Calculs concernant le PP 6V6 DYMO
Un duo de 6V6JJ a pour dissipation max 2x14w = 28w
En classe A on peut Biaser en théorie jusqu’a 100%.
I = P/U
0,112
mA
Pour 250V je pourrais sans forcer biaser pour un Ia (courant d’anode) de 95mA
Pa = Ia x Ua = 0.095 x 250 = 23,75W soit un BIAS à 85% sans risque pour les 6V6JJ.
Je prends donc ce point de repère pour calculer la consommation de mon étage de puissance.
Il faut tenir compte de la consommation des grilles G2 soit 13mA (voir Datasheet)
pour un PP en classe A sous 250V.
Ensuite j’ai un déphaseur fait d’une 12AT7 qui devrait consommer dans les 2mA, puis un
- un déphaseur fait d’une 12AT7 qui devrait consommer dans les 2mA.
- un préamp de une 12AX7, il faut compter aussi dans les 2mA
J’ai donc pour le secondaire de mon transfo une consommation totale de :
I1 = 95 + 13 + 2 + 2 =
112
mA
Il faut aussi que je vérifie la consommation sur le circuit de chauffage en 6,3V:
6L6JJ = 0,5A soit 1A pour le PP
12AT7 = 0,3A
12AX7 = 0.3A
Un total de 1,6A.
Après calcul sur Duncan amps
A 112mA de conso la tension en sortie de self donnée est de 302V.
Donc je sais déjà que j’aurai dans les 300V en A+.
Donc je sais déjà que j’aurai dans les 300V en A+.
Avec
300
volts et
95
mA, je serai biasé à :
28,5
W soit
Donc on diminue le bias
101,79%
(28w max pour 2x6v6)
300
volts et
85
mA, je serai biasé à :
25,5
w soit
91,07%
ce qui me parait être une valeur correcte
(28w max pour 2x6v6)
Calcul du reste des mes tensions d’alim.
A+
Ua = 300V
I1 = i11 + I8 + I3 =
102
mA
B+ (alim de G2)
I = 13 + 2 + 2 =
17
mA
pour une cellule RC avec une R = 220ohms
U = RI = 0.017 x 220 =
3,74
V (chute de tension)
+B = +A-U =
296,26
V (tension résultante)

C+ (alim des AX préamp et déphaseur)
I = 4mA pour une cellule RC avec R = 4,7k
U = RI = 0.004 x 4700 =
18,8
V (chute de tension)
UC+ = +B – u =
277,46
V (tension résultante)
Donc :
+A =
300
V
+B =
296,26
V
+C =
277,46
V
Nota : ces tensions sont confirmées par PSU2
Tracé de la droite de charge du duo de 6V6JJ
Calcul du point de conso nul:
Pour ce faire d’abord il faut calculer la résistance de charge Ra d’une lampe.
Ia0 =
0,0425
A
Ua =
300
V
Ra = Ua/Ia
7059
ohms
Ub = Ua + (Ia *Ra) =
600
V
Donc ce premier point se situe à consommation 0mA pour une tension de
600
V
Calcul du point de court circuit :
Ia = Ub/Ra =
0,085
A
Le second point se situe donc à la rencontre des axes 0V et
0,085
A

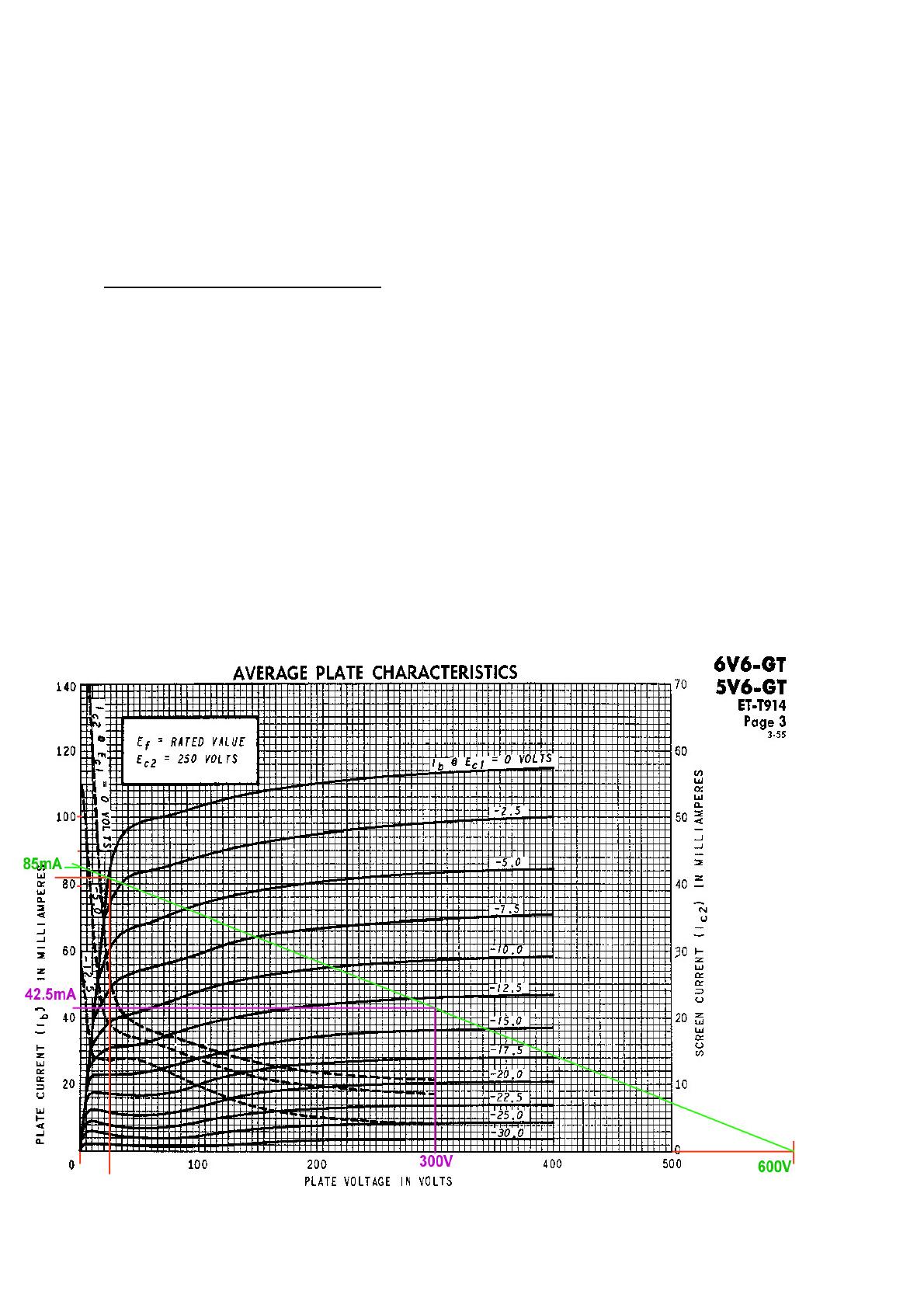

Voici la droite de charge, elle correspond à la ligne VERTE sur le graphique.
Pour 300V j’ai donc environ 42,5mA de consommation (ligne bleue), c’est mon point
de repos. Il correspond à une polarisation aux alentours de
13
V

Calcul de la résistance de cathode
Rk, la résistance de cathode va servir à polariser nos deux 6V6.
C’est ce qu’on appelle le cathode BIAS.
Ik =2 x Ia + Ig2 =
0,098
A
pour les 2 lampes
Rk = Ug / Ik =
133
ohms
Le valeur normalisée la plus proche est 120 ou 150 ohms
Calcul de la valeur de charge effective
1°/ tracé du point de cutoff.
voir graphique ci-dessus
Il s’agit du point de blocage de la lampe lorsque le signal atteint le point 0V à la grille.
C’est le tracé BLEU sur l’image ci-dessus. On en déduit Umin = 25V et Imax = 82mA.
2°/ Calcul de la variation de tension maximum URMS
URMS = (Ua-Umin) x 2/ 2 = (300 – 25) x 0.71 = 275 x 0.71 = 195V
3°/ Calcul de la variation d’intensité maximum IRMS
IRMS = (Imax – Ia ) x 2/ 2 = (82 – 46) x 0.71 = 28,4mA
4°/ Calcul de la puissance de sortie PRMS
PRMS = URMS x IRMS = 195 x 0.028,4 = 5,54W
Cette valeur est pour une lampe donc pour les deux lampes 5,54 x 2 = 11,07W
5°/ Calcul de la différence de tension relative entre les deux anodes DVa
DVa = PRMS / Ia = 11,07 / 0.046 = 240,6V
6°/ Calcul de la valeur de charge effective au primaire du transfo de sortie Zo
Zo = DVa / Ia = 240,6 / 0.046 = 5,23kOhms pour une lampe
Zo = DVa / Ia = 240,6 / 0.046 = 5,23kOhms pour une lampe
Soit pour notre push-pull de 6V6 => 5,23 x 2 = 10,46 kohms
Calcul du condensateur de découplage de cathode
Ck, le condensateur de découplage va agir sur le gain et la fréquence de coupure de notre
étage. Il agit avec Rk comme un filtre passe bas.
Ck = 1 / (2p f Rk)
Avec f en Hertz comme étant la fréquence de coupure.
Je choisis 50Hz.
Je connais Rk j= 133ohms
Ainsi :
Ck = 1 / (6.28 x 50 x 133) = 23,9 μF
Soit un condensateur de 25μF
Si je veux limiter les basse (ex : 100Hz)
Ck = 1 / (6.28 x 100 x 133) = 11,9 μF
soit un condensateur de 10μF
