PREMIERE PARTIE :CHIMIE ( 9 POINTS ) - Espace Educatif

EXAMEN : DIPLÔME NATIONAL DU
BREVET
SPECIALITE :
TOUTES SÉRIES
SESSION
2004 CORRIGE EPREUVE : PHYSIQUE CHIMIE ET SCIENCES PHYSIQUES
DURÉE : 45 MIN COEFFICIENT : 2 CODE SUJET : 04CS33 PAGE : 1/5

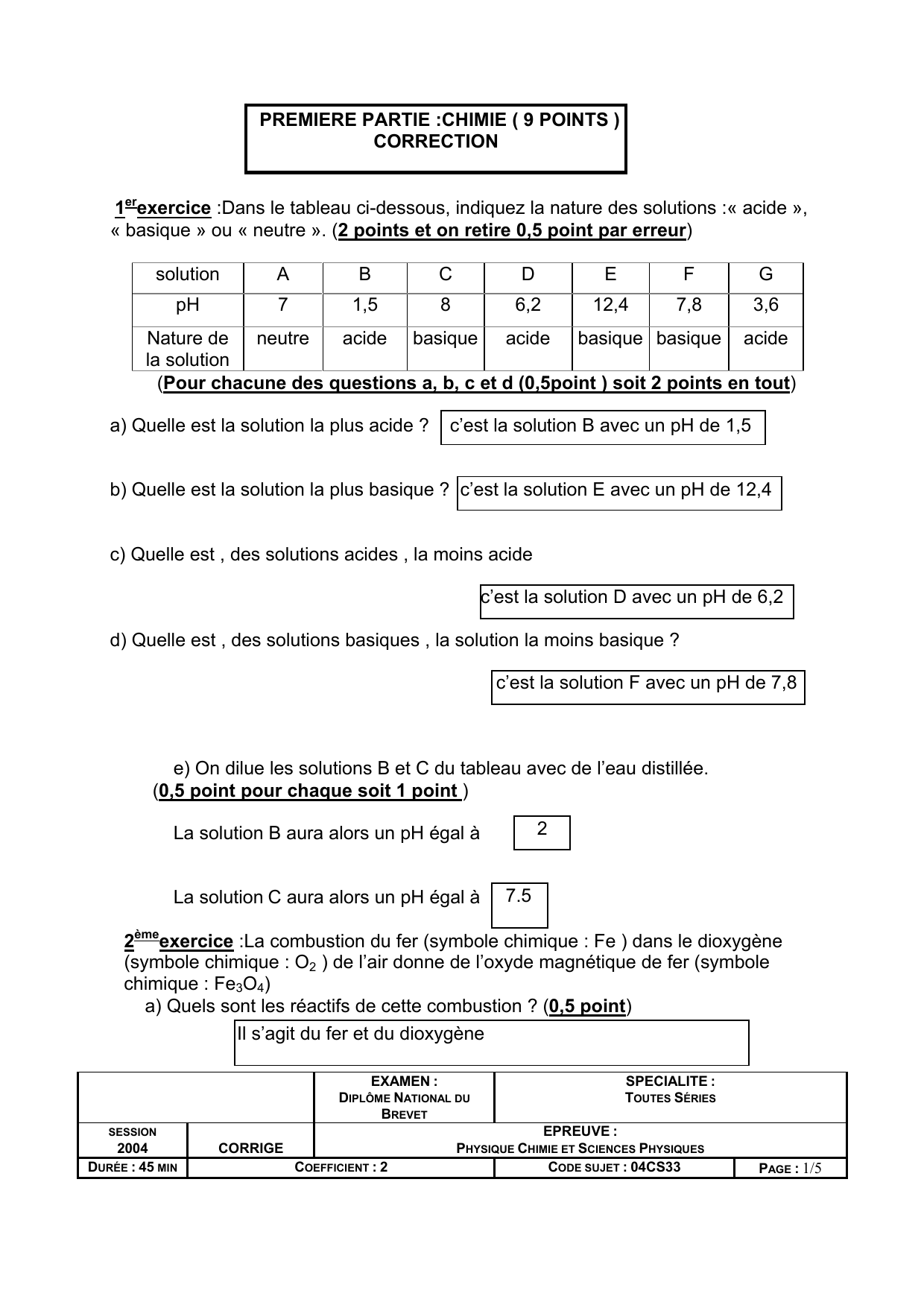

PREMIERE PARTIE :CHIMIE ( 9 POINTS )
CORRECTION
1erexercice :Dans le tableau ci-dessous, indiquez la nature des solutions :« acide »,
« basique » ou « neutre ». (2 points et on retire 0,5 point par erreur)
solution A B C D E F G
pH 7 1,5 8 6,2 12,4 7,8 3,6
Nature de
la solution neutre acide basique acide basique basique acide
(Pour chacune des questions a, b, c et d (0,5point ) soit 2 points en tout)
a) Quelle est la solution la plus acide ? c’est la solution B avec un pH de 1,5
b) Quelle est la solution la plus basique ? c’est la solution E avec un pH de 12,4
c) Quelle est , des solutions acides , la moins acide
c’est la solution D avec un pH de 6,2
d) Quelle est , des solutions basiques , la solution la moins basique ?
c’est la solution F avec un pH de 7,8
e) On dilue les solutions B et C du tableau avec de l’eau distillée.
(0,5 point pour chaque soit 1 point )
La solution B aura alors un pH égal à 2
La solution C aura alors un pH égal à
2èmeexercice :La combustion du fer (symbole chimique : Fe ) dans le dioxygène
(symbole chimique : O2 ) de l’air donne de l’oxyde magnétique de fer (symbole
chimique : Fe3O4)
7.5
a) Quels sont les réactifs de cette combustion ? (0,5 point)
Il s’agit du fer et du dioxygène

b) Quel est le nom du produit obtenu ? (0,5 point)
Il s’agit de l’oxyde magnétique de fer
c) Quel est le bilan de cette réaction ? (0,5 point)
D.N.B. – PHYSIQUE-CHIMIE ET SCIENCES PHYSIQUES -TOUTES SÉRIES - N° DE SUJET : 04CS33 – PAGE : 2/5
Fer + dioxygène →oxyde magnétique de fer ou
Fe + O2 → Fe3O4
d) Ecrivez l’équation-bilan de cette réaction. ( Pensez à l’équilibrer) (1 point)
3 Fe + 2 O2 → Fe3O4
d) Cette combustion est réalisée sur balance . Sachant que la masse initiale de fer
est de 3,1g. Quelle sera la masse finale du produit obtenu après la combustion ?
(0,5point) 3,8 g
Justifiez votre choix : (1point)
A la fin de la combustion , sur la balance , il y a des atomes de fer et des atomes
d’oxygène . Alors qu’au début il n’y avait que des atomes de fer : la masse est donc
plus importante.

DEUXIEME PARTIE : ELECTRICITE (5 POINTS)
CORRECTION
1erexercice :Ci-dessous , est représenté un circuit cmprenant une pile, une diode
et sa résistance de protection. L’intensité du courant qui traverse la diode doit être
inférieure à 120 mA .
R
6V
a) S’agit-il d’un montage en série ou en dérivation ? Il s’agit d’un montage en série
(0,25point)
D.N.B. – PHYSIQUE-CHIMIE ET SCIENCES PHYSIQUES -TOUTES SÉRIES - N° DE SUJET : 04CS33 – PAGE : 3/5
b) Quelle sera l’intensité maximale qui traversera la résistance ? Justifiez .
I= 0,12 A (0,5point) .
Dans un montage en série, l’intensité ne varie pas (0,5 point)
c) Sachant que la tension aux bornes de la diode est de 1,2 V , calculez la tension
aux bornes de la résistance.
La tension aux bornes de la résistance vaut : 6V - 1,2V = 4,8V (1 point)
d) Donnez la formule de la loi d’Ohm ainsi que les unités utilisées.
U = R x I ( 0,5point )
U en Volt , R en Ohm et I en Ampère (0,5point)
e) La valeur de la résistance utilisée est-elle de 40 Ω , 80 Ω ou 120 Ω. Justifiez votre
réponse par le calcul. ( 1,75 point décomposé comme ci après )
J’utilise la loi d’Ohm : U = R x I d’où R = U / I ( 0,5 point )
Je convertis en Ampère :120 mA = 0,12 A (0,25 point )
R = 4,8V / 0,12 A = 40 Ω . La résistance vaut 40 Ω . ( 1 point )
(mettre 0,25 point pour la valeur de la résistance mise au hasard )

TROISIEME PARTIE : MECANIQUE ( 4 POINTS )
CORRECTION
1erexercice : Ci-dessous , est décomposée la trajectoire d’une balle lancée en l’air
par un enfant. L’écart de temps entre chaque balle est de 0,4 s. La balle est lancée
depuis le point A et retombe en K.
E F G
D H
I C
B J
A K
a) La trajectoire de la balle peut être décomposée en 2 parties .( Entourez les mots
en italique qui conviennent )
De A à F , la vitesse de la balle – augmente – diminue -- reste la même –( 0,5 Pt)
De F à K , la vitesse de la balle -- augmente -- diminue -- reste la même --( 0,5 Pt)
b) Pour passer du point A au point B, la balle a mis 0,4 s et a parcouru 1,2 m.
Calculez la vitesse moyenne de la balle . ( données : v = d / t . La vitesse sera
exprimée en m/s ) ( 0,75 Pt et 0,25 Pt si résultat sans unité))
V = d / t
V = 1,2 m / 0,4 s = 3 m / s
La vitesse de la balle est de 3 m / s
D.N.B. – PHYSIQUE-CHIMIE ET SCIENCES PHYSIQUES -TOUTES SÉRIES - N° DE SUJET : 04CS33 – PAGE : 4/5

2èmeexercice : Une boule est suspendue à un fil : le vecteur ⎯⎯→ F1 représente la force
exercée par la boule sur le fil. Dans le tableau sont données les caractéristiques de
la force ⎯⎯→
F1 . Sur le schéma , représentez la force ⎯⎯→ F2 exercée par le fil sur la boule et
donnez les caractéristiques de cette force dans le tableau
Tracé de
⎯⎯→
F2 : (1 point et pour chacune des caractéristiques de
⎯⎯→
F2 : 0,25 point soit 1 point pour le tableau complet)
D.N.B. – PHYSIQUE-CHIMIE ET SCIENCES PHYSIQUES -TOUTES SÉRIES - N° DE SUJET : 04CS33 – PAGE : 5/5
⎯⎯→
F2
x A
⎯⎯→
F1
⎯⎯→
F1
⎯⎯→
F2
Point d’application A A
Direction Verticale Verticale
Sens Vers le bas Vers le haut
Intensité 5N 5N
Quel est le nom de l’unité correspondant à la lettre « N » : (0,25 point)
N est le symbole du NEWTON
