Agent de maîtrise - Mécanique - Cas pratique - 2005

CONCOURS EXTERNE
CONCOURS INTERNE
CONCOURS DE TROISIEME VOIE
D'AGENT DE MAITRISE TERRITORIAL
Mardi 22 mars 2005
Spécialité "Mécanique, électromécanique, électronique, électrotechnique"
Résolution d'un cas pratique exposé dans un dossier portant sur les problèmes susceptibles d'être
rencontrés par un agent de maîtrise territorial dans l'exercice de ses fonctions, au sein de la
spécialité au titre de laquelle le candidat concourt
(Durée : 2 heures – Coefficient 3)
Le sujet comprend 13 pages

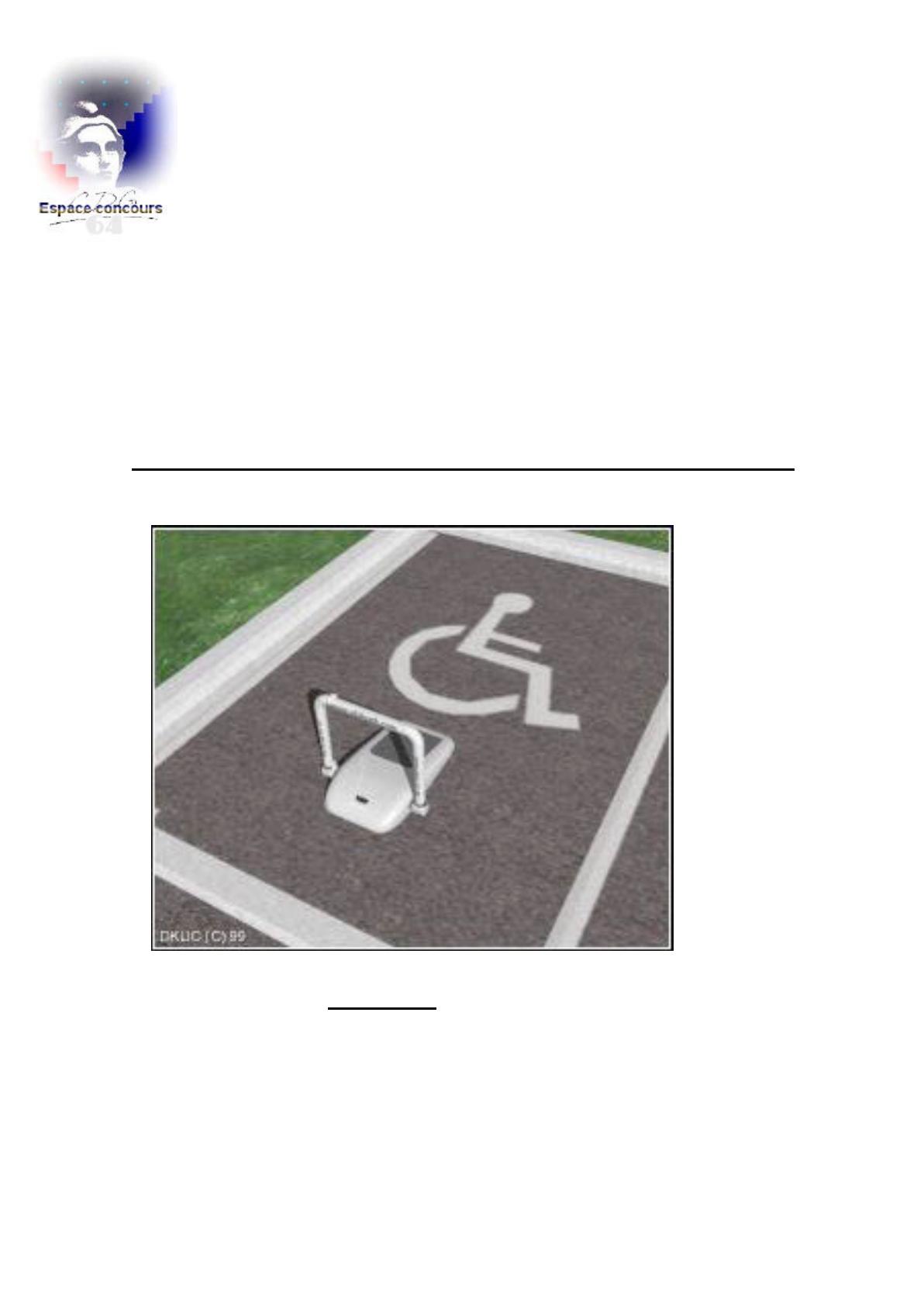

Support : appareil de gardiennage automatique de place de parking « VIGIPARK »
La mairie de X désire protéger un ensemble de place de stationnement dans divers parkings de la ville
(réserve technique, emplacements réservés). Pour cela elle installe un ensemble de 50 appareils
automatiques style « VIGIPARK » (ANNEXE 1).
Le groupe VIGIPARK est concepteur, fabricant et distributeur de produits et services innovants destinés
aux entreprises, aux élus et aux particuliers vivant en immeubles collectifs.
Spécialisé dans l’accessibilité et l’automatisme, VIGIPARK résout les difficultés du non-respect des
emplacements de stationnements publics, privés, de loisirs, professionnels, commerciaux et de ceux
réservés aux personnes handicapées.
Le groupe répond également aux problèmes liés à la gestion des accès.
1/13

Concours d’agent de maîtrise territorial 2005 Spécialité « Mécanique, électromécanique, électronique, électrotechnique »
2/13
1- Etude du fonctionnement de l’appareil
Avant d’installer ces appareils, on demande au technicien de maîtriser son fonctionnement ; dans
l’avenir il pourra par exemple en assurer la maintenance.

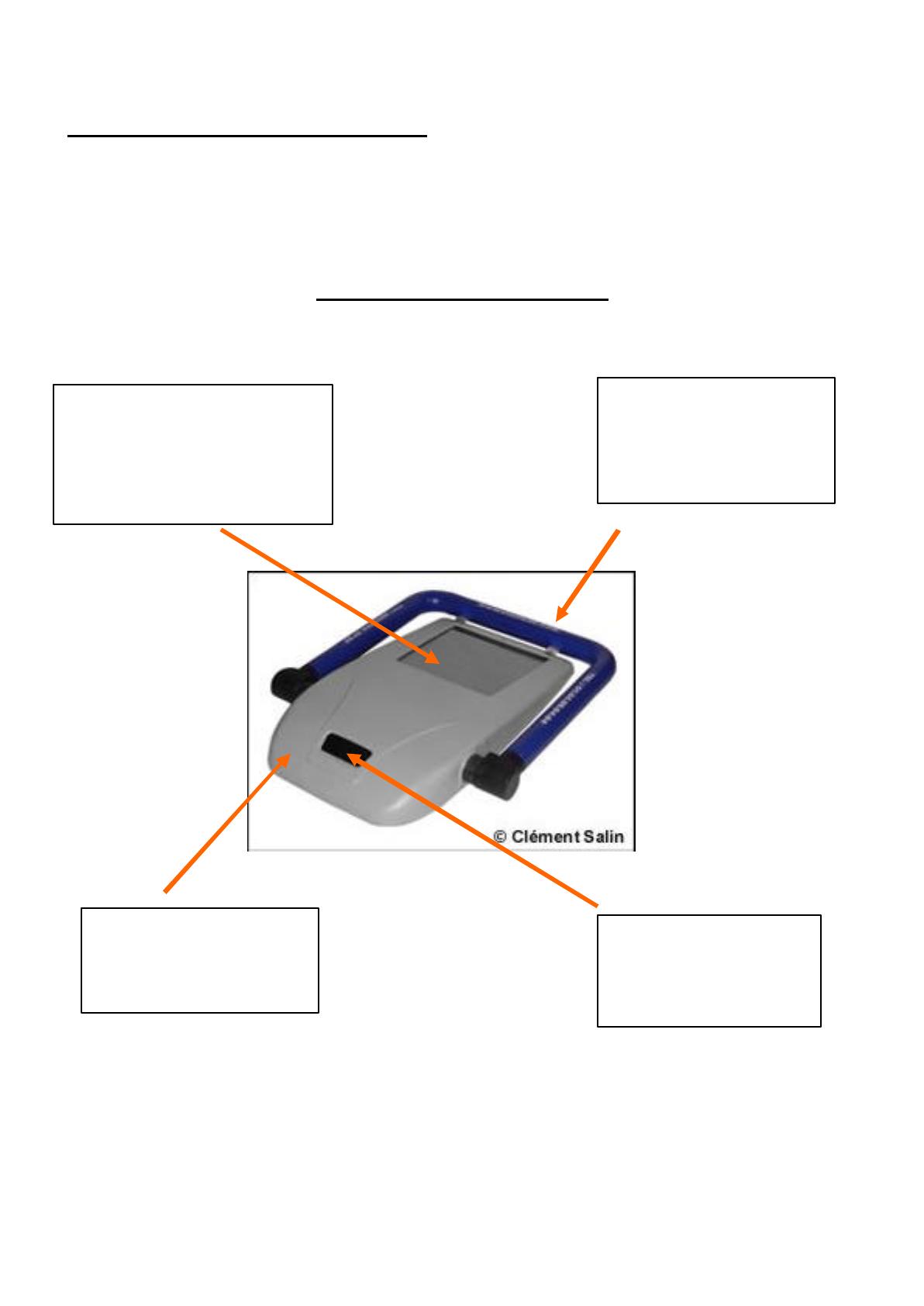

Description sommaire du VIGIPARK
Le panneau solaire donne à
l’appareil une totale
autonomie en extérieur.
L’arceau pivotant
permet l’autorisation ou
l’interdiction de la place
de parking.
La coque très
résistante protège le
système des chocs et
lourdes charges.
Le capteur infra
-
rouge
permet de détecter la
présence d’un
véhicule.

Concours d’agent de maîtrise territorial 2005 Spécialité « Mécanique, électromécanique, électronique, électrotechnique »
3/13
Questions sur la partie mécanique
Lors de l’installation, le constructeur impose, pour le serrage de chaque écrou, un couple minimum de
0,3mdaN.
On utilise pour cela une clé dynamométrique dont le levier est égal à 300 mm.
Q1- Quel est le rôle d’une telle clé ?
…………………………………………………………………………………..................................
…………………………………………………………………………………..................................
Les règles ergonomiques préconisent un effort sur un levier inférieur à 1,5 daN.
Q2- La clé utilisée est-elle bien choisie ? Justifiez votre choix.
……………………………………………………………………………….................................…
………………………………………………………………………….................................………
………………………………………………………………….................................………………

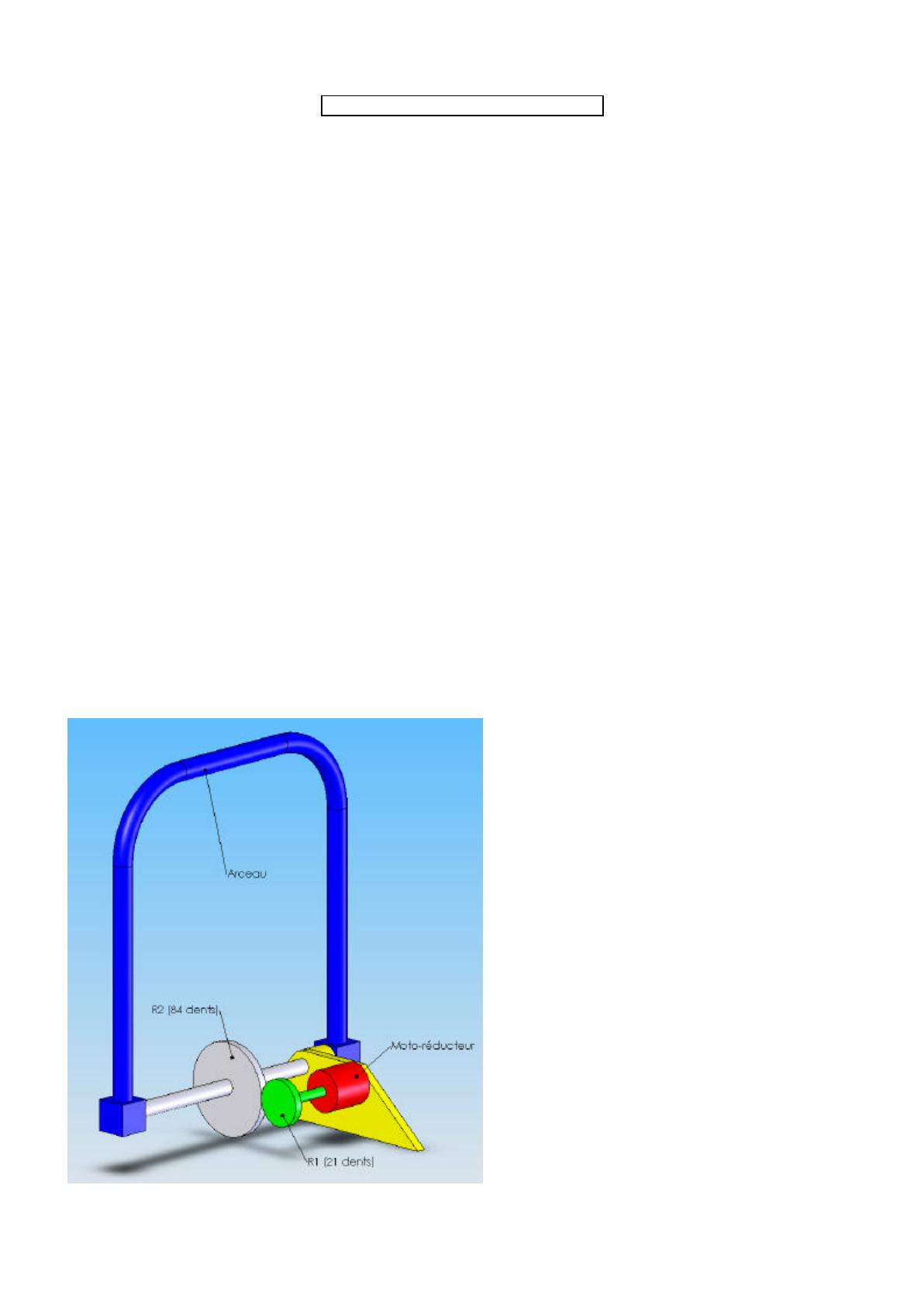

Le schéma mécanique ci-dessous montre le principe de motorisation du basculement de l’arceau.

Concours d’agent de maîtrise territorial 2005 Spécialité « Mécanique, électromécanique, électronique, électrotechnique »
4/13
Q3- Quel est le rapport de réduction de l’engrenage ?
………………………………………………………………………...................................………..
…………………………………………………………...................................……………………..
Le moto-réducteur tourne à sa sortie à la vitesse de 10 tr/mn.
Q4- calculer le temps de basculement de l’arceau.
……………………………………………………………….....................................……………….
……………………………………………………………...................................…………………..
Questions sur la partie électrique et électronique
On désire vérifier que cet appareil possède une autonomie de fonctionnement suffisante pendant une
nuit (10 basculements minimum). L’intensité du courant débité est égale à 1,2 A pendant le temps de
basculement.
Q5- Calculer le nombre de basculements réalisables par une batterie de 200 mAh (0,2 Ah)
chargée à 100%.
……………………………………………………………………........................…………………..
………………………………………………………………………........................………………..
………………………………………………………………........................………………………..
Q6- Que se passe-t-il dans le cas où la batterie n’est chargée que partiellement (par
exemple à cause d’un ensoleillement réduit ?
Quelles solutions pouvez-vous envisager ? Justifier vos choix.
……………………………………………………………………….....................…………………
…………………………………………………………………………......................………………
……………………………………………………......................……………………………………
………………………………………………......................…………………………………………
………………………………………………………......................…………………………………
…………………………………………………………......................………………………………

Concours d’agent de maîtrise territorial 2005 Spécialité « Mécanique, électromécanique, électronique, électrotechnique »
5/13
2- Organisation de tâches (management)
Il y a 50 arceaux proches les uns des autres (même ville) à installer.

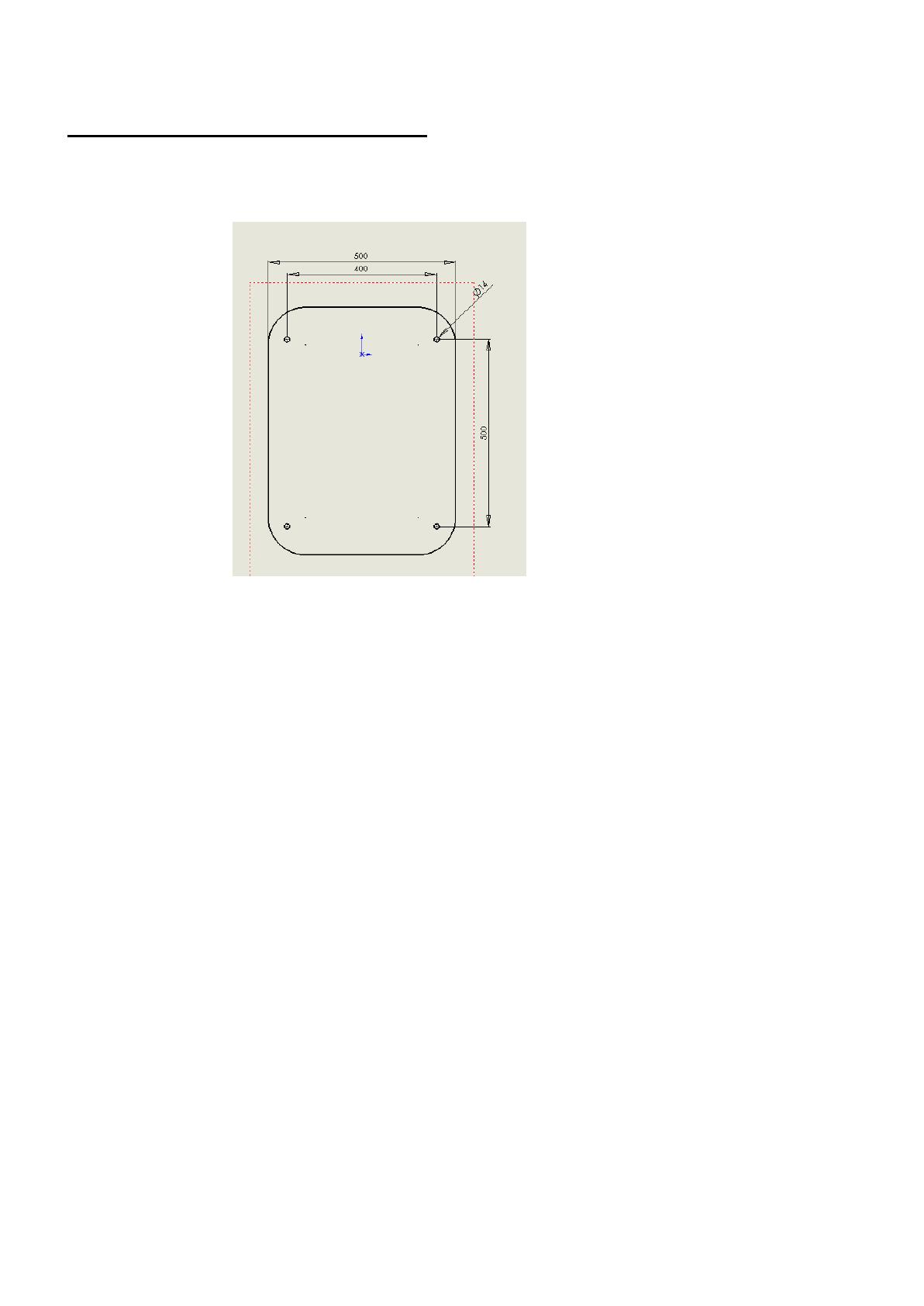

La pose consiste à percer 4 trous dans le sol selon le gabarit ci-dessus, pour y fixer ensuite l’appareil.
Le schéma d’installation précise que la fixation au sol nécessite :
- 4 points de fixation sous forme de goujons (Φ 12 mm longueur 150 mm)
- 4 écrous (dimension 21 mm à six pans)
- Perçage d’avant trou de Φ 16mm
- Un scellement à base de résine
- Un serrage mini de 0,3 mdaN pour chaque écrou
Les temps d’opération sont définis ci-dessous pour une personne et par tâche :
o Traçage avec gabarit des points de perçage (2 min)
o Perçage d’un trou : 1 min dans sol enrobé
o Introduction de la résine : 30 s (temps de séchage avant fixation 20 min)
o Introduction du goujon : 10 s
o Pose du socle : 1 min
o Fixation par écrou : 1 min
o Fermeture du boîtier : 1 min
o Fixation de l’arceau : 2 min
o Essai de fonctionnement : 3 min
Temps de passage d’un poste à un autre : 12 min
Q7- Proposer un tableau récapitulatif du temps passé à l’exécution des tâches pour un
agent technique selon les règles du code du travail.
Ce tableau devra montrer les temps cumulés après chaque opération.
