§ : 03 83 35 25 73
¬ : 03 83 35 10 07
¤ : Ce0540081@ac-nancy-
metz.fr
Dossier technique : CONCOURS GENERAL DES METIERS-Session 2002-
Baccalauréat professionnel "Equipements et Installations Electriques" Page 1 / 38
Sommaire
Sommaire Page 1
Présentation du système Page 2 et 3
Caractéristiques techniques Page 4
Description du système : partie opérative et commande Page 5 à 7
Description du pupitre de commande Page 8
Conditions initiales et mise en énergie Page 9 et 10
Description du fonctionnement en mode MAGELIS Page 11
Fonctionnement en automatique (MAGELIS) Page 12 à 15
Fonctionnement en manuel (MAGELIS) Page 16
Fontionnement mode « pas à pas » (MAGELIS) Page 17
Description du mode « définir une pièce » (MAGELIS) Page 18
Description du mode « étalonner machine » (MAGELIS) Page 19
Description du mode «identifier une pièce» (MAGELIS) Page 20
Description du mode « contrôle perceuse » (MAGELIS) Page 21
Procédure de dégagement des pièces Page 22
Description des alarmes Page23 à 24
Réglage de la colonne de perçage Page25 à 26
Opérations de mesure sur la machine et connexion d'un
P.C. pour utilisation de logiciel Page 27
Consignation Page 28
ANNEXES :
annexe 1 « capteur de profondeur de gorge » Page 30 à 33
annexe 2 « guide UTE C 15-105 » Page 34
annexe 3 « protection contre les contacts indirects » Page 35
annexe 4 «utilisation simplifiée du contôleur d’installation CA 6115» Page 36 à 38
dossier annexe :
Conduite de la machine avec les unités de commande et de signalisation boutons,
commutateur et voyants. (Fonctionnement en automatique, manuel, pas à pas et
description du mode «contrôle perceuse» en mode boutonneries)
Dossier technique : CONCOURS GENERAL DES METIERS-Session 2002-
Baccalauréat professionnel "Equipements et Installations Electriques" Page 2 / 38

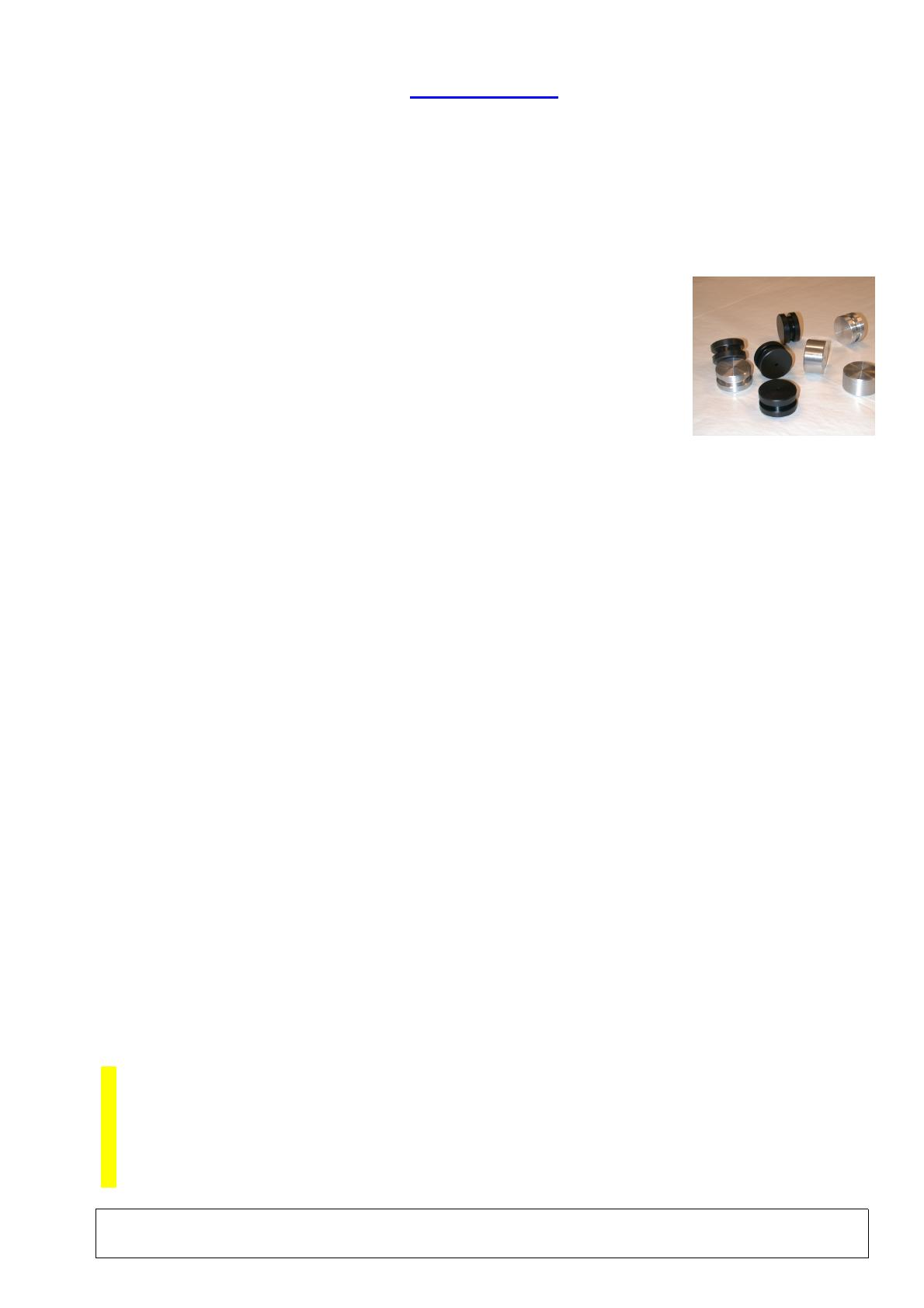

Présentation
Présentation de l’équipement.
Cet équipement représentatif d'une machine industrielle permet de réaliser le perçage
d'une roue de poulie. (association de deux poulies par goupille)
Le cycle de fabrication standard est le suivant :
- Gérer l'arrivée des produits sur le poste de contrôle.
- Assurer la mise en position de la pièce.
- Contrôler la présence du trou d'axe de poulie, présence
de la gorge et détecter le type de matière (alu, acier,
plastique).
- Contrôler la profondeur de la gorge de la poulie.
- Décider de la nécessité d'effectuer ou non l'opération de perçage
(perçage avec ou sans débourrage).
- Trier et évacuer en fonction de critères préalablement définis.
Le module est constitué d'un châssis mono bloc incluant :
- un tapis d'amenée pièce,
- un sas d'attente,
- un poste de contrôle de la pièce,
- une unité de perçage avec avance pneumo-hydraulique commandée par un
variateur alternatif,
- un poste de tri et évacuation,
- une armoire de commande intégrant les automatismes nécessaires au bon
fonctionnement de la machine;
Ce système comprend :
- différentes technologies de capteurs et détecteurs (présence, contrôle
dimensionnel et identification matière),
- les automatismes pneumatiques (gestion des pièces sur les différents postes,
évacuation et orientation des pièces dans les bacs de tri),
- un pupitre opérateur complet comprenant un poste classique (boutons,
sélecteurs, voyants) et un dialogue opérateur sur terminal Magelis (aide au choix,
message, paramétrage...).
Dossier technique : CONCOURS GENERAL DES METIERS-Session 2002-
Baccalauréat professionnel "Equipements et Installations Electriques" Page 3 / 38

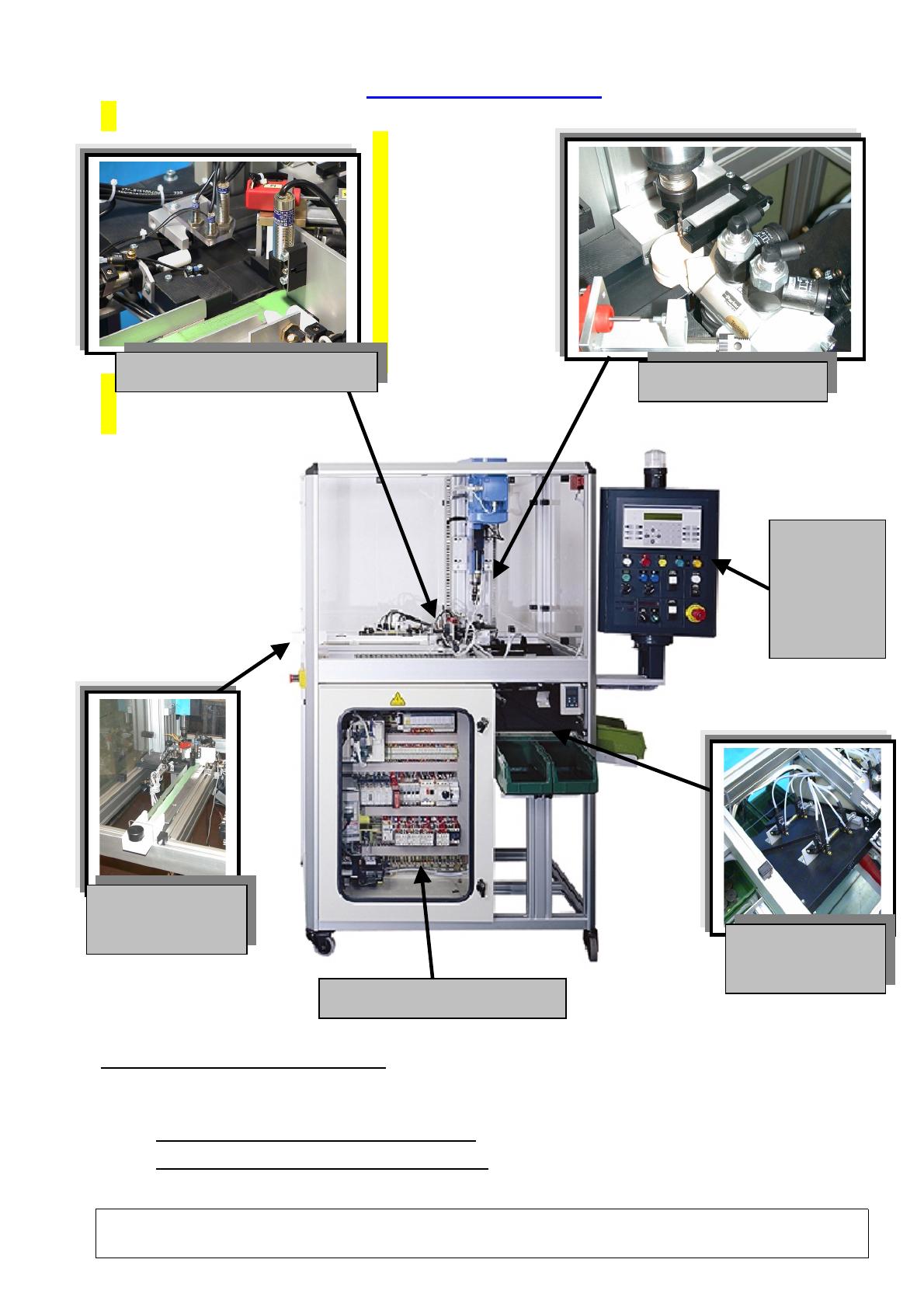

Présentation (suite)
Montage des bacs de rangement:
Il y a trois bacs vert de rangement des pièces et un bac rouge pièces non conformes.
- Bac rouge - pièces non conformes ; Ce bac est situe à l'arrière de la machine.
- Bac verts de rangement des pièces : Un bac se situe à droite sous le pupitre
dialogue opérateur et les deux autres bacs se situent en face avant.
Poste de perçage
Poste de côntrole pièces
Tapis
d’amenée pièce Poste tri de
pièces
Dialogue
opérateur
Magélis et
boutons/
vo
y
ants.
Armoire de commande
Dossier technique : CONCOURS GENERAL DES METIERS-Session 2002-
Baccalauréat professionnel "Equipements et Installations Electriques" Page 4 / 38
Caractéristiques techniques
Alimentation : - Electrique : 230V mono+PE.
- Pneumatique : 5 à 6 bars maximum.
Installation : - schéma TT (régime de neutre)
- Air comprimé : 5 à 6 bars
Puissance absorbée : 3kVA
Courant de court-circuit conventionnel : 3kA
Tension assignée de tenue aux chocs : 2.5kV
Classe de protection aux chocs électriques : I
Catégorie d’installation : II
