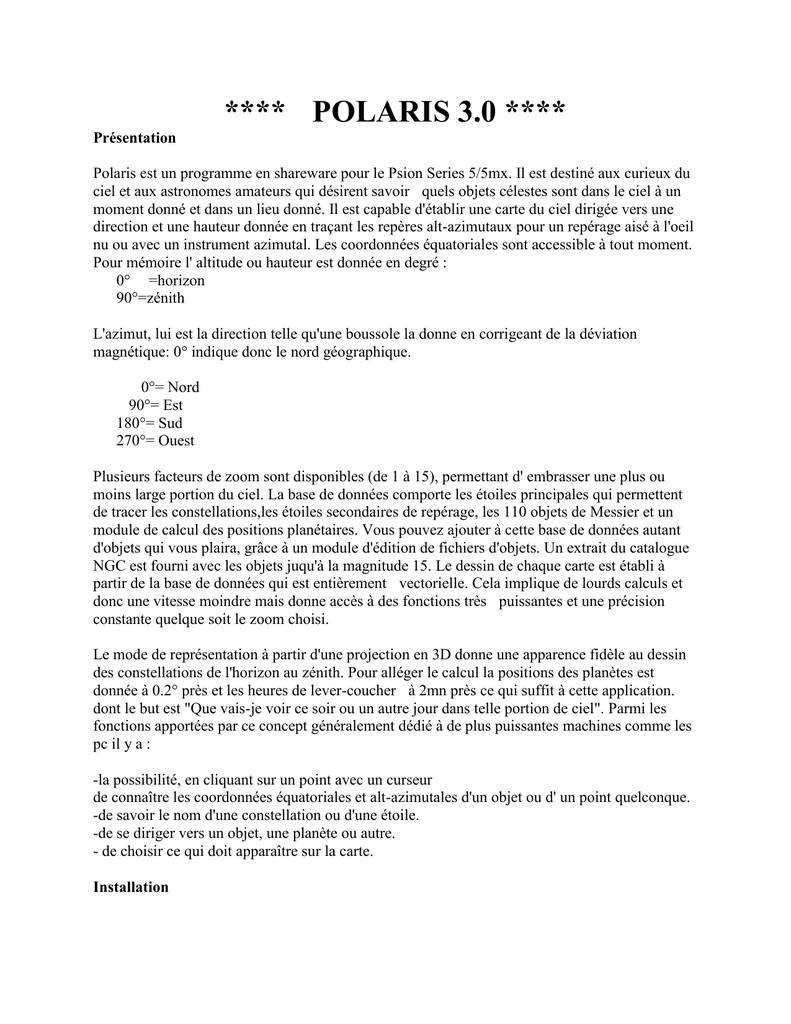

**** POLARIS 3.0 ****
Présentation
Polaris est un programme en shareware pour le Psion Series 5/5mx. Il est destiné aux curieux du
ciel et aux astronomes amateurs qui désirent savoir quels objets célestes sont dans le ciel à un
moment donné et dans un lieu donné. Il est capable d'établir une carte du ciel dirigée vers une
direction et une hauteur donnée en traçant les repères alt-azimutaux pour un repérage aisé à l'oeil
nu ou avec un instrument azimutal. Les coordonnées équatoriales sont accessible à tout moment.
Pour mémoire l' altitude ou hauteur est donnée en degré :
0° =horizon
90°=zénith
L'azimut, lui est la direction telle qu'une boussole la donne en corrigeant de la déviation
magnétique: 0° indique donc le nord géographique.
0°= Nord
90°= Est
180°= Sud
270°= Ouest
Plusieurs facteurs de zoom sont disponibles (de 1 à 15), permettant d' embrasser une plus ou
moins large portion du ciel. La base de données comporte les étoiles principales qui permettent
de tracer les constellations,les étoiles secondaires de repérage, les 110 objets de Messier et un
module de calcul des positions planétaires. Vous pouvez ajouter à cette base de données autant
d'objets qui vous plaira, grâce à un module d'édition de fichiers d'objets. Un extrait du catalogue
NGC est fourni avec les objets juqu'à la magnitude 15. Le dessin de chaque carte est établi à
partir de la base de données qui est entièrement vectorielle. Cela implique de lourds calculs et
donc une vitesse moindre mais donne accès à des fonctions très puissantes et une précision
constante quelque soit le zoom choisi.
Le mode de représentation à partir d'une projection en 3D donne une apparence fidèle au dessin
des constellations de l'horizon au zénith. Pour alléger le calcul la positions des planètes est
donnée à 0.2° près et les heures de lever-coucher à 2mn près ce qui suffit à cette application.
dont le but est "Que vais-je voir ce soir ou un autre jour dans telle portion de ciel". Parmi les
fonctions apportées par ce concept généralement dédié à de plus puissantes machines comme les
pc il y a :
-la possibilité, en cliquant sur un point avec un curseur
de connaître les coordonnées équatoriales et alt-azimutales d'un objet ou d' un point quelconque.
-de savoir le nom d'une constellation ou d'une étoile.
-de se diriger vers un objet, une planète ou autre.
- de choisir ce qui doit apparaître sur la carte.
Installation
Fichiers du pack :
POLARIS.SIS programe principal français/anglais
OPTION.SIS
fichiers optionnels supplémentaires (voir texte).
Lisezmoi.rtf ce fichier
Readme.rtf manuel anglais.
IMPORTANT: IL FAUT EFFACER TOUTES VERSIONS ANTERIEURES AVANT DE
PROCEDER A L'INSTALLATION
Il suffit de lancer le programme d'installation intégré POLARIS.SIS en cliquant deux fois
dessus depuis votre PC si vous avez PsiWin installé ou de le copier sur la Psion et de le lancer.
Les fichiers avec extension '.FIC' sont des catalogues d'objets éditables, l'installation par défaut
copie les fichiers:
• NGC_12.FIC un extrait du catalogue NGC des objets de magnitude inférieure à 12.0
contenant 1700 objets, galaxies, amas ouverts, globulaires et nébuleuses.
•CONSTELL.FIC ( de Eberhard Rompf) affiche le nom des constellations.
•STARNAME.FIC ( de Eberhard Rompf) affiche le nom des étoiles principale.
• DOUBLE.FIC c'est un catalogue d'étoiles doubles triées selon ces critères:
  l'étoile principlale est de magnitude<=6.0
  l'étoile secondaire est de magnitude <=13.0
  l'écart est >= 1 Arcsec.
  l'écart est <= 2 Arcmn.
Des commentaires ont été ajoutés pour permettre le tri avec le filtre de catalogue (voir le
paragrphe Abréviation dans le fichier d'aide).
Le fichier d'installation OPTION.SIS vous donne la possibilité de remplacer ce dernier par:
• NGC_15.FIC qui contient 7474 objets de magnitude inférieure à 15.0
Les fichiers de paramètres orbitaux pour les comètes et astéroïdes sont à extension '.ORB', ils
sont aussi éditables et vous pouvez ainsi ajouter une comète récemment découverte en
introduisant les paramètres orbitaux publiés dans les revues d'astronomie comme " Ciel &
Espace" en france ou la revue "Sky & Telescope" pour les anglo-saxons.L'installation par défaut
copie les fichiers:
•COMET.ORB qui contient quelque comètes récentes.
•ASTER100.ORB contient 239 astéroïdes de dimension supérieure à 100Km.
L'option fichiers supplémentaires du menu d'installation vous donne la possibilité de remplacer
ce dernier par:
•ASTER50.ORB contient 688 astéroïdes de dimension supérieure à 50Km.
Ou bien:
•ASTER10.ORB contient 1766 astéroïdes de dimension supérieure à 10Km.
•
Si vous vous intéressez particulièrement aux Comètes ou aux Astéroïdes je tiens une page web
dédiée à ce logiciel :
http://members.aol.com/achay/index.htm
Vous y trouverez des liens vers des bases de données d'éléments orbitaux et particulièrement
celui de TED BOWELL qui édite un fichier de milliers d'astéroïdes et actualisé journellement. Je
propose aussi des outils pour lire et transférer ces fichiers vers le Psion.
Description du Menu et des Commandes
Général
L'écran
Polaris trace une carte de 640x480 pixels, l'écran présente une zone de 640x240 pixels de cette
carte. Pour accéder au reste de la carte il faut utiliser les commande suivantes:
' Flèche Haut et Bas ': fait défiler la carte de 10 pixels.
' Pghaut et Pgbas ': fait accéder à la zone supérieure ou inférieure de la carte.
' Entrée ': affiche la zone centrale.
La barre de défilement et la touche Diamant
Sur la gauche de l'écran une barre noire indique la position de la zone affichée par rapport à la
zone tracée. La touche ' Diamant ' fait apparaître ou disparaître cette barre.
Le Curseur
Certaines commandes nécessitent de votre part d'indiquer un point sur l'écran, un curseur
clignotant apparaît alors. Il se déplace grâce aux touches fléchées trois commandes sont
disponibles:
' Entrée ' confirme le pointage
' Esc' abandonne la commande en le faisant disparaître, il cache aussi le curseur après l'option'
Montrer avec le Curseur' de la commande 'Vers Objet'.
Un autre moyen est de pointer directement l'écran avec le stylet.
A la suite de certaines fonctions il reste statiquement sur l'écran pour garder une trace du
pointage pour mémoire. Vous pouvez le faire disparaître en appuyant sur 'ESC'
Aide
Si vous avez copié le fichier FRAN.HLP une aide en ligne contextuelle est disponible à tout
moment par la touche ' Aide ' du Psion.
Menu Fichiers
Catalogue
Cette fonction vous permet de gérer un ou plusieurs fichiers d'objets quelconques de les
renommer, de changer de fichier d'affichage et surtout d'éditer vos propres objets. Vous pouvez
ainsi avoir des fichiers d'étoiles variables,d'étoiles doubles, de galaxies ou de nébuleuses
planétaires etc.. Les commandes de cette interface sont:
' > ' Fiche suivante.
' < ' Fiche précédente.
' Tab ' recherche d'une chaîne de caractères sur tout les champs.
' + ' Continue la recherche et va à l'occurrence suivante.
' Entrée ' Montre la fiche courante pour l'éditer.
' Esc ' Sort de ' Catalogue ' en sauvant le fichier en cours.
' N ' Crée une nouvelle fiche et la présente pour l'édition.
' E ' Efface la fiche courante. Attention ! Cette commande ne demande pas la confirmation afin
de pouvoir faire des effacements en série, alors soyez prudent.
' Menu ' permet la gestion des différents fichiers avec les options sauver qui permet de donner
un nouveau nom (copie de sauvegarde ), de fusionner le fichier en cours avec un autre fichier
et d'ouvrir un fichier qui devient le fichier courant utilisé pour l'affichage de la carte.
Comètes & Astéroïde
Permet d'éditer les fichiers de paramètres orbitaux des comètes et astéroïdes. L'éditeur de
paramètres s'adapte aux différents cas suivant les données disponibles:
•1) La date de passage au Périhélie est connue, deux cas se présentent alors:
a) elle est indiquée en jour julien et donc entrée tel quel.
b) elle est indiquée en Jour Mois Année et Heure et la valeur est laissée à 0, après avoir entré
les autres valeurs tapez 'Entrée' pour sauver, le programme affiche un dialogue qui permet
d'entrer cette date en clair ainsi que l'heure. Le champ 'Anomalie moyenne' est ignoré et reste
à 0.
•2) La date de passage au Périhélie n'est pas connue mais l'anomalie moyenne est indiquée ainsi
que la date pour laquelle elle a été calculée:
•Procéder comme en 1b) entrer cette date et renseigner le champ 'Anomalie' moyenne. Note:
dans ce cas le demi grand axe doit être connu et son champ renseigné préalablement.
•3) La distance au Périhélie est connue:
•Renseigner ce champ et laisser 'Demi grand Axe' à 0. Il sera calculé automatiquement.
•4) Le demi grand axe est connu:
•Renseigner ce champ et laisser 'Distance au Périhélie à 0'.
Vues
Permet de de sauvegarder l'environnement actuel en sauvant l'ensemble des paramètres. Vous
pouvez nommer des vues, effacer les anciennes ou les recharger. En chargeant une vue il vous
est demandé de choisir d'utiliser l'heure sauvegardée ou l'heure actuelle, par exemple, si vous
avez sauvé un point de vue sur un phénomène temporel tel qu'une éclipse ou une conjonction il
faut choisir ' Heure sauvegardée ', si votre vue concerne une zone du ciel que vous surveillez
fréquemment il faut choisir ' Heure actuelle '.
Inscription
C'est la procedure qui permet d'enter votre nom d'utilisateur et votre code d'inscription. Voir
Shareware .
A propos
La page de présentation de Polaris avec le numéro de version et votre nom d'utilisateurs vous
êtes inscrit.
Quitter
Quitte
Polaris et ferme tous les fichier
Menu Réglages
Démarrage
Au lancement Polaris dessine une vue horizontale du ciel pour une localité donnée et suivant
des paramètres tels que le facteur de Zoom ou la direction vers laquelle on regarde. Pour que
Polaris prenne en compte ces paramètres à chaque lancement il suffit de les définir comme
paramètres courant (Localité, zoom, vue standard ou vue quelconque, fichiers catalogue et
astéroïdes etc...) puis activer l'option 'Démarrage' du Menu 'Réglage, ou en pressant la touche
'W. Un dialogue vous demande si vous voulez sauver la vue actuelle et tout les réglages courants
comme paramètres de démarrage. Ce sera cette vue qui sera chargée à chaque lancement mais
actualisée à l'heure courante, pour sauver des vues avec une heure et date voyez la commande
'Vue'.
Date & heure
Permet d'entrer l'heure actuelle ou l'heure d'observation l'option ' Autom' permet une mise à jour
toutes les 6 minutes si le temps est 'Maintenant ' il est désactivé si une heure arbitraire est entrée.
Lieu
Permet de d'éditer ou créer un lieu d' observation,et de le recharger. La longitude et la latitude
sont entrés en degrés décimaux.
La longitude Est est positive.
La longitude Ouest est négative.
La latitude Nord est positive.
La latitude Sud est négative
' DTU ': Indique en heure le décalage avec l'heure 'GMT'.
'Heure d'été': Pour prendre en compte l' heure d'été il faut régler ce paramètre sur 'Actif'. On peut
ainsi avoir deux option pour une ville et créer ' Paris hiver ' et ' Paris été ce qui évite de le
modifier à chaque fois.
Dans le mode édition ' Tab ' importe les coordonnées d'une ville depuis la base de donnée de
l'application 'Monde ' du Psion, on peut aussi entrer manuellement les coordonnées d'un site
quelconque.
Montrer
Permet d'activer(Oui)/désactiver(Non) l'affichage des objets. Les éléments suivants offrent un
troisième choix:
• 'Constellations' + 'Etoiles' : Ne trace que les étoiles sans les dessins de constellation.
• 'Repères' + 'Horizon': Ne trace que la ligne d'horizon (en noir) sans les repères azimutaux.
• 'Catalogue' + 'Filtre' : applique le filtre. Celui-ci est éditable dans le dialogue qui suit la
commande ' SHOW ' lorsque cette option est activée. Le filtre trie les objets du catalogue
à partir de deux critères:
1) La magnitude limite qui permet d'afficher que les objets ayant une magnitude inférieure
(plus brillant) que le chiffre indiqué.
2) Une chaîne de caractère qui est recherché dans tout les champs de chaque objet.
Note: seuls les objets répondants au deux critères sont affichés.
Ex: Magn 12.5 et "Gx" => les galaxies ayant une magnitude entre 12.5 et 0 sont affichées.
Recentrage
Demande de pointer avec le curseur un point à l' écran et recentre l'affichage
sur ce point.
Zoom
Demande de pointer avec le curseur un point à l' écran et demande un facteur de zoom. L'
affichage est recentré sur le point indiqué. Il y a 15 niveau de zoom.
Status
Affiche l'état actuel: le temps défini pour les calculs (pas nécessairement le temps réel), le lieu
actuel, et les fichiers catalogue et comètes/astéroïdes.
Menu Orientation
Nord, Est, Sud, Ouest
Ces quatre orientations sont des vues standards vers ces directions à une hauteur
de 25° au dessus de l' horizon (la ligne noire) et un zoom de 1.
Zénith
Une vue du ciel a l'aplomb du lieu d'observation, comme si vous regardiez en haut à la verticale,
le Nord est en bas de l'écran.
Direction
Permet d' entrer une valeur d' azimut et hauteur vers lesquels se dirige le regard
et y place le centre de l'écran. Une nouvelle valeur de Zoom est demandée.
vers objet
Vous propose de centrer l'affichage sur cinq types d'objets. Le choix d'un type d'objet qui n'était
pas précédemment activé dans le menu ' Monter ' active automatiquement celui-ci. Si l'objet
voulu est déjà sur la carte actuelle mais pas au centre une option 'Monter avec le curseur' est
proposée, ceci afin d'éviter de retracer la carte.
Planète
Centre la carte sur une planète: 7 planètes + soleil + lune
Constellation
Centre la sur une constellation, la touche ' Tab ' permet de chercher un chaîne de caractères
parmi les noms en Latin et en Français des 88 Constellations du Catalogue. La première
occurrence est alors affichée et vous pouvez poursuivre la recherche avec la touche ' + '( Ex. '
ourse ' proposera ' Grande ourse' et '+' trouvera ' Petite ourse' ).Vous pouvez aussi parcourir les
noms en avant et en arrière par les touches fléchées. En pressant ' C ' l'affichage se centre sur la
constellation choisie. Les constellations sont classées dans l'ordre alphabétique de leurs noms
Latin.
Messier
Centre sur un des objets du catalogue MESSIER : M1 à M109
Catalogue
Vous présente l'interface qui navigue dans le fichier Objet courant, et centre sur l'objet
sélectionné. Si l'option 'Unique' est cochée dans la commande 'Montrer' seul cet objet est dessiné
et il le sera sur les affichages suivants. L'objet précédent n'est pas effacé.
Etoile
La même interface que ' Constellation ' est proposée. Les références indiquées sont Bayer en
premier s'il elle existe puis sinon Flamsteed et sinon SAO qui existe toujours. A noter que la
recherche s'effectue sur les noms propres des étoiles ou le nom et abréviation de constellation, et
que en pressant la touche ' Ctrl ' en même temps que les touches
fléchées vous progressez de constellations en constellations.
Menu Infos
Éphémérides
Donne l' éphéméride du jour avec les coordonnées équatoriales et les heures de lever et coucher
des astres. L' age de la Lune est indiqué. Pour mémoire :
le cycle lunaire (révolution synodique) dure 29.53 jours en moyenne durée qui sépare deux
nouvelles lune par exemple. Un age de 1 jour indique la lune nouvelle,7 jours le premier
quartier,15 jours la pleine lune etc...
La commande demande de choisir pour quel type d'objet on désire connaître l'éphéméride:
Les planètes
Le soleil et la Lune
La comète ou l'astéroïde courant, et dans ce cas le choix d'un autre objet est proposé.
Constellation
Demande de pointer avec le curseur un point à l' écran et donne le nom de la constellation a
laquelle l'étoile la plus proche du curseur, appartient. Il indique le nom de l' étoile sur laquelle le
curseur s'est collé, ses coordonnées sont indiquées pour l'époque courante en tenant compte de la
précession des équinoxes.
Coordonnée
Demande pointer avec le curseur un point à l' écran et donne les coordonnées célestes du point
ainsi que les heures de lever et coucher astronomiques et l'heure du transit ( heure du passage au
méridien local, à laquelle l'astre est au plus haut dans le ciel).
Azimut
Demande de pointer avec le curseur un point à l' écran et donne les coordonnées alt-azimutales
du point.
Différentiel
Cette commande réclame le pointage de deux objets sur l'écran puis indique la différence entre
leur coordonnées respectives. Ceci est une aide pour pointer des télescopes qui disposent de
cercles précis mais pas d'un ordinateur de pointage. Il suffit de pointer une étoile guide proche de
l'objet recherché puis d'effectuer le différentiel indiqué entre cette étoile et l'objet.
Satellites de Jupiter
Cette commande affiche une trois fenêtres. Dans 'Vue polaire' et 'vue terrestre' sont dessinés la
planète Jupiter au centre entourée de ses quatre principaux satellites. La vue polaire montre la
planète perpendiculairement au plan des orbites de ses lunes et permet d'apprécier la distance
relative des lunes sur leur orbites qui sont tracées à l'échelle par rapport à la planète. La vue
terrestre montre ces satellites comme on les verrait depuis la terre c'est à dire presque dans le
plan des orbites.
Plusieurs commandes sont disponibles:
I permet d'inverser la vue terrestre pour la faire correspondre à ce que l'on verrait dans un
instrument d'optique démuni de redresseur terrestre comme la plupart des lunettes et télescopes (
les jumelles conçues pour une utilisation terrestre redressent l'images).
D permet de changer la date courante qui est affichée dans la vue terrestre.
Les flèche droite et gauche augmentent ou diminuent la date courante de la valeur d'incrément
indiquée dans la petite fenêtre à coté des flèches haut et bas qui font défiler les différentes
valeurs disponibles : 30 mn, 1h, 6h, 1J, 4J.
Les boutons 'F' et 'B' lance une animation automatique basée sur l'incrément courant, il appuyer
sur une touche quelconque pour l'arrêter.
Symboles
Affiche la légende de la carte.
Spécifications
• Intervalle des dates de 01/01/1901 à 31/12/2079 (version non limitée).
• Positions des planètes : précision de 0.5° sur la position des planètes et de la Lune, et de
0.01°pour le Soleil.
• La position des planètes et du Soleil sont calculées à chaque changement de date, la position de
la Lune est calculée à chaque changement d'heure.
•Les heures de lever et coucher des planètes, Lune et Soleil sont données à 1-2 minutes près.
•Aucune itération n'est faite pour les heures de lever-coucher du Soleil, et une itération pour
celles de la Lune afin d'accélérer le calcul.
• Il y a 780 étoiles dans la base de donnée des constellations, plus 7000 étoiles secondaires
jusqu'à la magnitude 6.0. Leurs positions sont calculées en tenant compte de la précession et
de la nutation en longitude. Le mouvement propre des étoiles et la réfraction atmosphérique
ne sont pas pris en compte.
•Le temps d'affichage des objets du catalogues est de 1s pour 150 objets environ.
•La base de données d'objet accepte les coordonnées sous la forme:
Asc. Droite: 23.4567h ou 23h27.67m ou 23h 27 m24s (Les espaces inutiles sont éliminés)
Déclinaison: 23.25°ou 23°15' ou 23°15' 15" (Les espaces inutiles sont éliminés)
Shareware
Ce programme est un shareware vous pouvez le distribuer dans son format ZIP à condition de n'
enlever ni rajouter ou modifier des fichiers. Je décline toute responsabilité quand au
conséquences de l' utilisation de ce logiciel mais je pense que le plus grave qu' il puisse vous
arriver est de rater une photo de votre nébuleuse préférée! Il possède dans sa version distribuée
toute ses fonctionnalité et vous pouvez donc le tester autant que vous le voudrez sa seule limite
est que la date des calculs est limitée entre le 1er Janvier au 30 Mai 2000 , pour passer cette
limite vous devez m' envoyer un nom d' utilisateur de 5 lettres au moins accompagné de la
somme de 20 dollars US ou sont équivalent en Francs, Livres UK, en cash ou un Euro-chèque
d'une valeur de150 FF à l' adresse:
Achay Doan
2 Av Edouard Vaillant
92150 SURESNES
FRANCE
Je vous enverrais un code en retour par émail, vous pouvez aussi me laisser un message à
[email protected] .
N' hésitez pas à me faire toute les remarques et les suggestions qui vous viennent, et si vous avez
des besoins particuliers faites m'en part c'est comme cela que Polaris évolue.
Remerciements
A Didier Cabuzel qui s' est prêté au rôle de Beta-testeur sur la version 1.0 et 1.1 et qui par ses
critiques et ses suggestions a permis d'améliorer Polaris et de lui faire voir le jour.
A Eberhard Rompf qui a été le premier a s'inscrire et qui depuis m'a donné assidûment des idées
pour perfectionner ce logiciel, et m'a soutenu dans l'élaboration de la version 1.2, 1.3 et 2.0 et
qui a réalisé la version Allemande.
