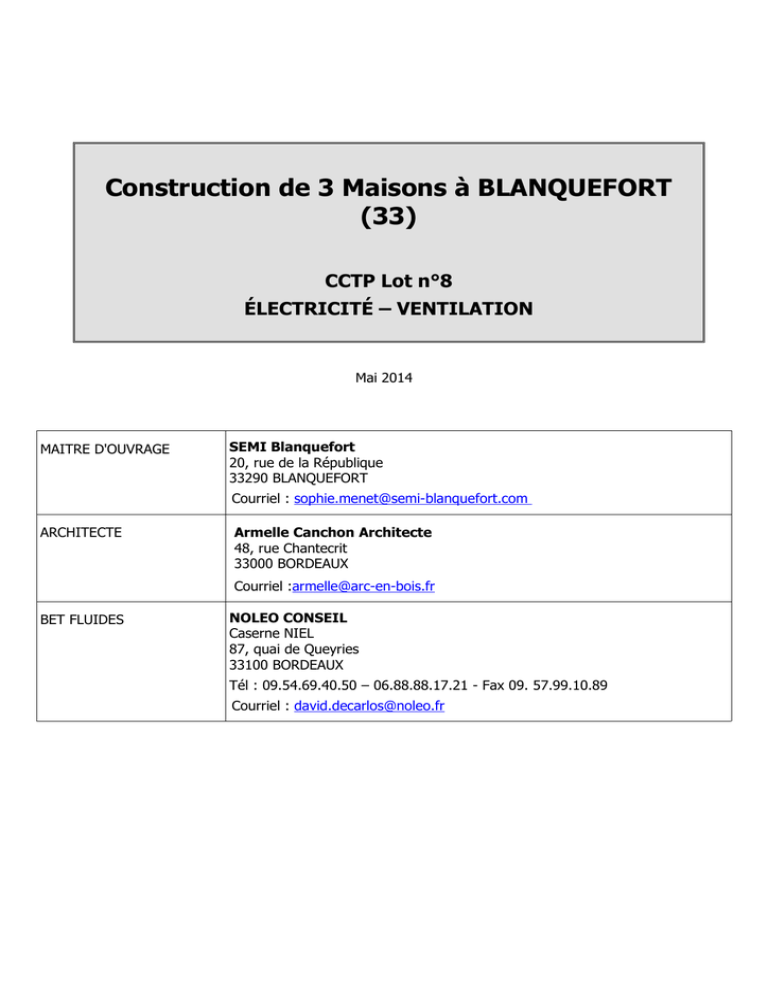

Construction de 3 Maisons à BLANQUEFORT (33)

Construction de 3 Maisons à BLANQUEFORT
(33)
CCTP Lot n°8
ÉLECTRICITÉ – VENTILATION
Mai 2014
MAITRE D'OUVRAGE SEMI Blanquefort
20, rue de la République
33290 BLANQUEFORT
Courriel : [e-mail]
ARCHITECTE Armelle Canchon Architecte
48, rue Chantecrit
33000 BORDEAUX
Courriel :[e-mail]
BET FLUIDES NOLEO CONSEIL
Caserne NIEL
87, quai de Queyries
33100 BORDEAUX
Tél : [phone] - Fax [phone]
Courriel : david[email protected]

SEMI Blanquefort – 3 Maisons à BLANQUEFORT – CCTP Lot n°8 Électricité Ventilation Mai 2014
SOMMAIRE
1. GÉNÉRALITÉ ................................................................................................................................ 4
1.1. Introduction ........................................................................................................................... 4
1.1.1. Consistance des travaux ......................................................................................................... 4
1.1.2. Déroulement des travaux ........................................................................................................ 4
1.1.3. Plans de l'appel d'offre ............................................................................................................ 4
1.1.4. Présentation des offres ........................................................................................................... 5
1.2. Normes et règlements .......................................................................................................... 5
1.2.1. Normes et règlements électricité ............................................................................................. 5
1.2.2. Normes et règlements ventilation ........................................................................................... 5
1.2.3. Normes et règlements généraux ............................................................................................. 6
1.3. Limites des prestations ......................................................................................................... 6
1.3.1. Prestations à la charge du présent lot ..................................................................................... 6
1.3.2. Travaux à la charge du présent lot vis-à-vis des autres lots .................................................... 7
1.3.3. Travaux à la charge du présent lot vis-à-vis des services publics ........................................... 7
1.3.4. Travaux exclus du présent lot, vis à vis des autres lots .......................................................... 7
1.4. Autres prestations à réaliser (hors travaux) .......................................................................... 8
1.4.1. Études d'exécution .................................................................................................................. 8
1.4.2. Coordination de chantier ......................................................................................................... 8
1.4.3. Tests de perméabilité à l'air .................................................................................................... 9
1.4.4. Mise en service, essais et réglages des installations .............................................................. 9
1.4.4.a. Électricité ................................................................................................................... 9
1.4.4.b. Ventilation .................................................................................................................. 10
1.4.5. Dossier des ouvrages exécutés – maintenance ...................................................................... 10
1.5. Compte prorata ..................................................................................................................... 10
2. BASES DE CONCEPTION ............................................................................................................ 11
2.1. Conditions extérieures .......................................................................................................... 11
2.2. Caractéristiques du Bâtiment ................................................................................................ 11
2.2.1. Généralités .............................................................................................................................. 11
2.2.2. Isolation thermique .................................................................................................................. 11
2.2.3. Résultats de l’étude thermique ................................................................................................ 11
2.2.4. Perméabilité ............................................................................................................................ 11
3. PRESCRIPTIONS TECHNIQUES PARTICULIÈRES .................................................................... 12
3.1. Électricité .............................................................................................................................. 12
3.1.1. Régime du neutre - protection des personnes ........................................................................ 12
3.1.2. Mise à la terre ......................................................................................................................... 12
3.1.2.a. Prise de terre ............................................................................................................. 12
3.1.2.b. Liaisons des appareils à la terre ................................................................................ 12
3.1.3. Sections des conducteurs ....................................................................................................... 12
3.1.4. Nature des canalisations ......................................................................................................... 13
3.1.5. Conduits et fourreaux .............................................................................................................. 13
3.1.5.a. Généralités ................................................................................................................. 13
3.1.5.b. Mise en œuvre ........................................................................................................... 13
3.1.6. Chute de tension ..................................................................................................................... 14
3.1.7. Éclairage ................................................................................................................................. 14
3.1.7.a. Niveau d'éclairement .................................................................................................. 14
3.1.7.b. Détection infrarouge ................................................................................................... 15
3.1.7.c. Luminaires .................................................................................................................. 15
3.1.8. Terminaux ............................................................................................................................... 15
3.1.8.a. Prises de courant ....................................................................................................... 15
3.1.8.b. Terminaux courant faible ............................................................................................ 15
3.1.8.c. Implantation de l’appareillage ..................................................................................... 15
3.1.9. Tableau électrique .................................................................................................................. 15
3.1.9.a. Conception générale .................................................................................................. 15
3.1.9.b. Parafoudre ................................................................................................................. 16
3.1.9.c. Dispositif différentiel résiduel ...................................................................................... 16
3.1.9.d. Dispositifs de protection ............................................................................................. 16
3.1.10. Téléphone ............................................................................................................................. 17
3.1.11. Télévision .............................................................................................................................. 17
3.1.12. Parafoudre ............................................................................................................................ 18
NOLEO Conseil Page 2 sur 24

SEMI Blanquefort – 3 Maisons à BLANQUEFORT – CCTP Lot n°8 Électricité Ventilation Mai 2014
3.1.13. Liaison équipotentielle .......................................................................................................... 18
3.2. Ventilation ............................................................................................................................. 19
3.2.1. Conduits de ventilation ............................................................................................................ 19
3.2.1.a. Conduits rigides ......................................................................................................... 19
3.2.1.b. Conduits souples ...................................................................................................... 19
4. DESCRIPTION DES TRAVAUX .................................................................................................... 20
4.1. Électricité – Téléphone – TV ................................................................................................. 20
4.1.1. Mise à la terre ......................................................................................................................... 20
4.1.2. Tableau électrique .................................................................................................................. 20
4.1.3. Équipements logements ......................................................................................................... 20
4.1.3.a. Séjour ......................................................................................................................... 20
4.1.3.b. Cuisine ....................................................................................................................... 20
4.1.3.c. Chambre .................................................................................................................... 21
4.1.3.d. Dégagement R+1 ...................................................................................................... 21
4.1.3.e. Salle d'eau ................................................................................................................. 21
4.1.3.f. WC .............................................................................................................................. 21
4.1.3.g. Entrée ........................................................................................................................ 21
4.1.3.h. Éclairage extérieur ..................................................................................................... 21
4.1.3.i. Liaison équipotentielles ............................................................................................... 21
4.1.3.j. Alimentation thermostat ............................................................................................... 22
4.1.3.k. Antennes télévision ................................................................................................... 22
4.1.4. Équipements techniques pour communs ................................................................................ 22
4.1.4.a. Éclairage autonome local vélo ................................................................................... 22
4.2. Ventilation ............................................................................................................................. 22
4.2.1. Caisson de ventilation ............................................................................................................ 22
4.2.2. Conduits verticaux et horizontaux ........................................................................................... 23
4.2.3. Bouches d'extraction ............................................................................................................... 23
4.2.4. Entrées d'air ............................................................................................................................ 24
4.2.5. Rejet d'air vicié en toiture ........................................................................................................ 24
NOLEO Conseil Page 3 sur 24

SEMI Blanquefort – 3 Maisons à BLANQUEFORT – CCTP Lot n°8 Électricité Ventilation Mai 2014
1. GÉNÉRALITÉ
1.1. INTRODUCTION
Le présent C.C.T.P. (Cahier des Clauses Techniques Particulières) a pour objet de fixer le marché du lot n°8
Électricité – Ventilation.
Le projet consiste en trois maisons individuelles, R+1, sis 44/46 avenue de l'Europe, à Blanquefort 33290.
En application de la RT 2012 , un test d'infiltrométrie final sera réalisé, ainsi qu'un test
d'infiltrométrie intermédiaire. Il sera indispensable de prendre toutes les dispositions
nécessaires, pendant toute la durée des travaux, pour que le bâtiment soit parfaitement étanche
à l’air. La perméabilité à l’air des bâtiments est mesurée selon la norme NF EN 13829 et son
guide d’application GA P50-784. Ces documents sont le support de référence et déterminent le
domaine d’application, le mode opératoire et garantissent la validité des résultats.
Le projet a été étudié afin d’optimiser au maximum les performances du bâtiment. L’étude thermique est jointe au
DCE. Les installations devront respecter les performances énergétiques décrites dans cette étude.
1.1.1. Consistance des travaux
Les travaux du présent lot comprennent notamment :
ÉLECTRICITÉ
–Le tableau d'alimentation et de protection électrique des logements ;
–Les terminaux électriques courant fort et faible dans les logements ;
–L'alimentation et protection des équipements des autres lots (génie climatique, etc) ;
–L'éclairage des locaux communs ;
–Les liaisons équipotentielles et la prise de terre.
VENTILATION
–Les entrées d'air en menuiseries, les bouches d'extraction ;
–Les réseaux d'extraction VMC et les groupes d'extraction individuels ;
–Les sorties de toiture pour rejet d'air vicié.
1.1.2. Déroulement des travaux
La présente opération est réalisée en une seule tranche. Le délai, le phasage et l'ordonnancement des travaux
sont décrits dans le CCAP auquel doit se référer l'entreprise du présent lot pour le chiffrage.
1.1.3. Plans de l'appel d'offre
Le présent CCTP est complété par une série de plans :
N° du Plan Titre
08-01 Plans d'électricité
08-02 Plans de ventilation
NOLEO Conseil Page 4 sur 24

SEMI Blanquefort – 3 Maisons à BLANQUEFORT – CCTP Lot n°8 Électricité Ventilation Mai 2014
Les cheminements, emplacements d'équipements, indications diverses des plans sont des propositions à
examiner par l'entrepreneur.
Il devra donc signaler au Maître d'œuvre les dispositions qui ne lui paraîtraient pas en rapport avec la solidité,
la conservation des ouvrages, l'usage auquel ils sont destinés ou l'inobservation des règles de l'art.
Il est précisé que l'offre de l'entreprise restera forfaitaire, quelles que soient les adaptations des parcours des
réseaux, suites aux demandes particulières du Maître d'ouvrage ou Maître d’œuvre, qui s'avéreraient
nécessaires lors de la mise au point des plans d'exécution, ou pour des raisons esthétiques ou de
fonctionnalité.
1.1.4. Présentation des offres
L'entrepreneur devra obligatoirement présenter son offre financière sur le DPGF fourni. Il indiquera
explicitement les marques et types de matériel employé, de manière qu'aucune confusion puisse être faite.
Il lui appartiendra de calculer les éléments tels que diamètres, longueurs, etc., et de reporter ces informations
sur le DPGF, dans les espaces prévus à cet effet.
Dans le cas où il présente des matériels différents de ceux du CCTP, il lui incombe de vérifier que ces
matériels soient conformes aux caractéristiques préconisés (CCTP et étude thermique).
En phase travaux, tout matériel prescrit non conforme sera refusé, et devra être remplacé par des matériels
conformes, sans que l'entrepreneur puisse faire valoir une incidence financière sur son offre.
1.2. NORMES ET RÈGLEMENTS
1.2.1. Normes et règlements électricité
Tous les travaux devront être exécutés suivant les règles de l’Art et conformément aux lois, arrêtés, décrets,
normes (dont UTE), Documents Techniques Unifiés (DTU) et règlements en vigueur au cours des travaux, en
particulier :
•Normes C 14.100
•Normes C 15/100 de l'UTE applicable le 5 avril 1991
•Cahier des charges D.T.U. spécialisé. Le matériel (prises, interrupteurs, conduits) doit être muni de la
marque Nationale NFUSE ou de marque de conformité USE et en outre de l'estampille confort pour les
socles des prises de courant 10/16 (normes NFC 61.303)
•Décrets relatifs à l’Équipement des logements construits avec l'aide de l’État
L'application de ces règles sera sanctionnée par le certificat CONSUEL à charge de l'électricien à remettre en
fin de travaux à EDF et mise sous tension.
1.2.2. Normes et règlements ventilation
Tous les travaux devront être exécutés suivant les règles de l’Art et conformément aux lois, arrêtés, décrets,
normes (dont UTE), Documents Techniques Unifiés (D.T.U.) et règlements en vigueur au cours des travaux,
en particulier :
•Normes NF et DTU 68,1 et 68,2
•Normes XP P 50 401 concernant les gaines de ventilation
•Normes XP P 50 411-1 et 50 410 concernant les installations de ventilation
•Arrêté du 05/02/75 (installation de générateur) et mise à jour
•Arrêté du 22/10/69 aération des logements et conduits de fumée, et mise à jour
•Arrêté du 06/10/78 et du 24/03/82
NOLEO Conseil Page 5 sur 24
