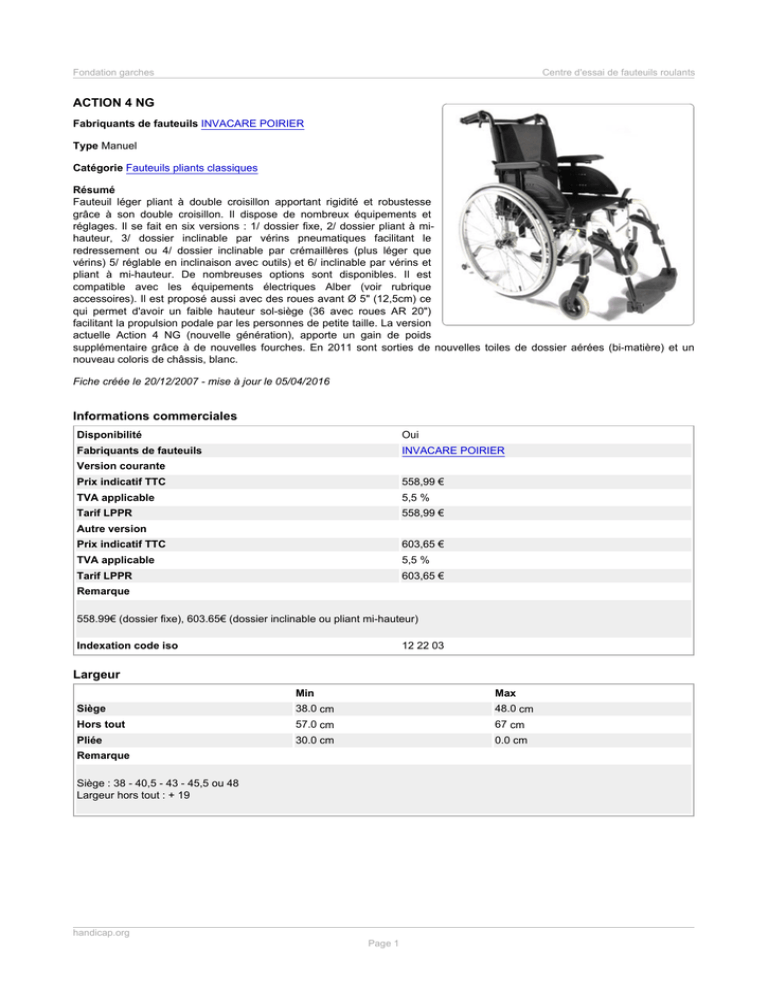

Imprimer en PDF - Fondation Garches

Fondation garches
Centre d'essai de fauteuils roulants
ACTION 4 NG
Fabriquants de fauteuils INVACARE POIRIER
Type Manuel
Catégorie Fauteuils pliants classiques
Résumé
Fauteuil léger pliant à double croisillon apportant rigidité et robustesse
grâce à son double croisillon. Il dispose de nombreux équipements et
réglages. Il se fait en six versions : 1/ dossier fixe, 2/ dossier pliant à mihauteur, 3/ dossier inclinable par vérins pneumatiques facilitant le
redressement ou 4/ dossier inclinable par crémaillères (plus léger que
vérins) 5/ réglable en inclinaison avec outils) et 6/ inclinable par vérins et
pliant à mi-hauteur. De nombreuses options sont disponibles. Il est
compatible avec les équipements électriques Alber (voir rubrique
accessoires). Il est proposé aussi avec des roues avant Ø 5" (12,5cm) ce
qui permet d'avoir un faible hauteur sol-siège (36 avec roues AR 20")
facilitant la propulsion podale par les personnes de petite taille. La version
actuelle Action 4 NG (nouvelle génération), apporte un gain de poids
supplémentaire grâce à de nouvelles fourches. En 2011 sont sorties de nouvelles toiles de dossier aérées (bi-matière) et un
nouveau coloris de châssis, blanc.
Fiche créée le 20/12/2007 - mise à jour le 05/04/2016
Informations commerciales
Disponibilité
Oui
Fabriquants de fauteuils
INVACARE POIRIER
Version courante
Prix indicatif TTC
558,99 €
TVA applicable
5,5 %
Tarif LPPR
558,99 €
Autre version
Prix indicatif TTC
603,65 €
TVA applicable
5,5 %
Tarif LPPR
603,65 €
Remarque
558.99€ (dossier fixe), 603.65€ (dossier inclinable ou pliant mi-hauteur)
Indexation code iso
12 22 03
Largeur
Min
Max
Siège
38.0 cm
48.0 cm
Hors tout
57.0 cm
67 cm
Pliée
30.0 cm
0.0 cm
Remarque
Siège : 38 - 40,5 - 43 - 45,5 ou 48
Largeur hors tout : + 19
handicap.org
Page 1
Fondation garches
Centre d'essai de fauteuils roulants
Profondeur
Profondeur de l'assise (de l'avant du dossier à l'avant de l'assise)
Min
Max
40.0 cm
50.0 cm
Remarque
40, 45 ou 50 ; option toile réglable de 40 à 45 (sur châssis de profondeur 45) ou de 45 à 50 (châssis 50)
Longueur
Min
Max
Totale sans repose pieds
76.0 cm
95.0 cm
Totale avec repose pieds
95.0 cm
122.0 cm
Remarque
Totale : 95 à 122 (95 mini en profondeur 40, roues arrière avancées, palette remontée, assise horizontale ; mais 122 maxi en
profondeur 50, roues arrière reculées, palette descendue, roue avant 8")
Sans repose-pied : 76 (avec RAV 6", prof siège 40, RAR avancées) à 95 (RAV8", RAR position reculée, châssis profondeur
50).Il faut ajouter + 5 ou + 10 cm avec profondeur 45 et 50 par rapport au châssis standard de profondeur 40 et encore + 3 cm
avec le dossier inclinable dont les poignées, plus inclinées en arrière rallongent le fauteuil
Hauteur
Min
Max
Avant du Siège (par rapport au sol)
36.0 cm
51.0 cm
Arrière du siège (par rapport au sol)
39.0 cm
48.5 cm
Dossier (par rapport au siège)
35.0 cm
51.0 cm
Accoudoirs (par rapport au siège)
17.0 cm
34.0 cm
Totale (par rapport au sol)
81.0 cm
104.0 cm
Remarque
Siège avant : 48,5 en standard (possibilité de réglages de 51 à 41 voire 36 avec RAV5" et AR20")
Siège arrière : de 39 (avec RAR22") à 48,5 (RAR24")
Dossier :
. Fixe (inclinaison fixée de 7°) : bas réglable à 35 ou 40, ou réglable de 38 à 46, ou 43 (toile "descendable" à 40) ou 51
. Inclinable : soit 40 (réglage avec outils), soit 43 (toile "descendable" à 39 ou 41), soit 51 (toile "descendable" à 47 ou 49 ; avec
supplément)
. Pliant à mi-hauteur : 43 (std) ou 51 (avec supplément)
Accoudoirs : soit réglable à 20, 23 ou 26 (option hémi de 21 à 31 ou 25 à 34 autre option réglage de 17 à 29.5)
Totale : 81 à 104 selon hauteur d’assise et du dossier
Poids
Données Constructeur
Données Fondation
Fauteuil complet :
15.2 Kg
0.0 Kg
Chassis (données constructeur)
0.0 Kg
Autre
Poids : 15.2 (LS 38) ; châssis nu 8,3
Poids max supporté
125.0 Kg
Contexte d'usage
Plutôt
Mixte
handicap.org
Page 2
Fondation garches
Centre d'essai de fauteuils roulants
Spécificités
Chassis
Pliant en aluminium. La pente d'assise peut être réglée à 0° (facilite la remise debout), 3° ou 6° vers l'arrière (meilleur confort).
Propulsion
Remarque
mains courantes alu ; en option : plastique antidérapant noir
Qualités d'usage (fauteuil manuel)
Légèreté
Non évalué
Qualité de roulement
***
Confort d'assise
Non évalué
Solidité
***
Facilité de pliage
***
Design
Non évalué
Médiocre * - Moyen ** - Bon *** - Très bon **** - Excellent *****
Chassis
Matériau
en aluminium renforcé
Pliage
Nouveau croisillon double profilé pour améliorer la rigidité
Type de chassis
classique en tubes soudés
Siège
Amplitude de l'inclinaison
de 0.0 ° à 6.0 °
Options
coussin FloTech Contour Visco (pris en charge complète sur prescription et sous conditions en tant que coussin classe II),
coussin Flotech Image
Sellerie
toile nylon noir ou toile (pour le seul dossier) rembourrée bi-matière avec pochette arrière réglable en tension (plusieurs choix
selon le nombre de sangles de réglage de tension par velcro)
handicap.org
Page 3
Fondation garches
Centre d'essai de fauteuils roulants
Dossier
Amplitude d'inclinaison
de 0.0 ° à 30.0 °
Réglage en tension
En standard
Options
Toiles :
. réglable en tension (7 sangles) avec tendeur de dossier (prise en charge partielle en tant que coussin de dossier),
. Toile de dossier rembourrée bi-matière avec pochette arrière réglable en tension (1 sangle) en nylon noir et tissu aéré gris
. Toile de dossier rembourrée bi-matière avec pochette arrière, réglable en tension (4 sangles), nylon noir et tissu aéré gris inclus un tendeur de dossier (34.90 €)
. Toile de dossier rembourrée bi-matière avec pochette arrière réglable en tension (7 sangles), nylon noir et tissu aéré gris inclus un tendeur de dossier (98 €),
appui-tête variés (std ou de la gamme des FR Confort Azaléa) monté sur tendeur de dossier, poignées de poussée réglables
en hauteur
Remarque
1/ Fixe (inclinaison fixe de 7°) mais réglable en hauteur de 38 à 46 ou hauteur 43 (toile "descendable" à 40) ou hauteur 51 non
réglable (avec supllt) ou enfin dossier bas hauteur 35 ou 40 (+24€).
2/ dossier pliant à mi-hauteur (hauteur 43 std ou 51 option avec supllt).
3/ dossier inclinable à 30° par vérins pneumatiques avec tendeur hauteur 43 (toile "descendable" à 40) ou option 23€ hauteur
51 (toile "descendable" à 47 ou 49)
4/ dossier inclinable à 30° par crémaillères avec tendeur hauteur 43 (toile "descendable" à 40) ou option 24€ hauteur 51 (toile
"descendable" à 47 ou 49).
5/ Dossier réglable en angle de - 6° à + 24° (214€)
6/ dossier inclinable par vérins de 0 à 30°,et pliant à mi-hauteur avec tendeur hauteur 43 (toile "descendable" à 40)
4 types de toiles : rembourrée ou réglables en tension par velcro 1, 4 ou 7 sangles - (4 et 7 avec supplément).
Accoudoirs
Accoudoir relevable et amovible avec poignée de maintien avant (dernière photo) ou accoudoir réglable en hauteur (3
positions) et amovibles, manchette courte (std) ou longue (option 17€).
Autre options : garde boue amovible réglable en hauteur ( 43€ l’unité), manchettes hémiplégiques forme gouttière avec rotation
latérale et réglage en hauteur de 21 à 31 (+119,39€)
Repose pieds
amovibles, escamotables, angulation de la potence 80°, palette réglable en hauteur (longueurs de jambe 35 à 48 ou 45 à 53).
Options : palettes réglables en angle (équin) et profondeur, repose-jambe, support moignon, palette monobloc réglable en
profondeur et en angle, palette montée haut (jambe courte)
Roues
Remarque
AV Ø 6" (15x2,8) à bandages souples ; en option : Ø 8" bandages ou pneus ou 6" pneus ou 5.1/2" souples (nouveaux), ou
RAV 5" pour hauteur sol-siège 36 ou 38 cm.
AR Ø 24" (60) jantes à rayons, à démontage rapide, pneus 24x1" ; en option bandages ou pneus 24x1.3/8 ou Ø 22"
(bandage ou pneu).
Options
Autres options : jantes en composite (bâtons) , jantes aux couleurs champagne (24") roues AR transit (12") en composite
handicap.org
Page 4
Fondation garches
Centre d'essai de fauteuils roulants
Couleurs et finitions
Gris ardoise, bleu Océan, Noir Brillant, Rouge rubis, Blanc Perle - autre coloris au choix sur devis "vert électrique"
Freins
A pousser avec poignées escamotable pour transfert (peu d’effort pour l’actionner) ; option : à tirer, tambour simple commande
(accompagnateur seul) ou double
Adjonctions et accessoires
Antibascule simple ou avec tube basculeur intégré, toile d’assise réglable en profondeur, repose-jambe, support moignon
amputé, tablette (sur manchettes d’accoudoirs longues obligatoirement) ; appui-tête (photo). Elargisseur de voie avant facilitant
la propulsion podale. Différents types de roues avant et arrière (22" assise surbaissée ...), d’accoudoirs (gouttière).
Equipements électriques Alber : motorisation E.Fix , asistance E.Motion et motorisation pour tierce personne Via mobil, monte
escalier Scalamobil.
Garantie
2 ans
handicap.org
Page 5
Fondation garches
Centre d'essai de fauteuils roulants
Galerie photos
Différents types de toile de dossier
une sangle réglable en tension au niveau lombaire ou une lombaire et trois
dorsale ou bien 7 sangles réparties sur toute la hauteur du dossier
Version dossier inclinable vue générale
Différents types d’accoudoirs proposés
vue générale avec une personne assise
Différents types de roues avant proposées
Différents types de repose-pieds proposés
handicap.org
Page 6
Fondation garches
Centre d'essai de fauteuils roulants
Gros plan sur l’option roulette antibascule simple
Option appui-tête
Fauteuil dossier plié à mi-hauteur
Option tablette
Action 4NG - Vue générale
