Prises FOP rénovation Prises FOP rénovation 1 ou 2

8740 / 14.01
Prises FOP rénovation
Prises FOP rénovationPrises FOP rénovation
Prises FOP rénovation
1 ou 2 RJ45 + 16A
1 ou 2 RJ45 + 16A1 ou 2 RJ45 + 16A
1 ou 2 RJ45 + 16A
Q807 + Q808
Q807 + Q808Q807 + Q808
Q807 + Q808
Q807
Prise FOP rénovation
1RJ45 + 16A
Q808
Prise FOP rénovation
2RJ45 + 16A

Les prises Fibre Optique Plastique (FOP) permettent de réaliser facilement un réseau
RJ45 dans les logements existants.
Elles peuvent être associées soit avec le kit de rénovation Q801 pour augmenter le
nombre de prise RJ45 de l’installation, soit avec le Switch FOP 5 ports Q814.
Les prises sont livrées avec :
Convertisseur optique / RJ45
Selon les versions, le convertisseur est équipé de 1 ou 2
prises RJ45.
Il est livré avec ses câbles d’alimentation à raccorder sur
la prise électrique.
Plaque de finition et enjoliveurs
Ils permettent de conserver l’esthétique du logement en habil-
lant la prise FOP rénovation.
Boite d’encastrement double
Avec un entraxe de 71 mm et une profondeur de 50 mm,
cette boite permet le montage du convertisseur et de la prise
électrique.
Présentation
Prise électrique de puissance 16A 2P+T
Elle permet le pontage de la puissance électrique pour alimenter le
convertisseur et éventuellement une autre prise électrique, le tout en
conservant un point d’accès au réseau électrique.
Recommandations
● Couper le courant avant toute intervention.
● Lire soigneusement et entièrement la notice avant de procéder à l’installation du matériel.
● Ce produit doit être installé dans les règles de l’art par du personnel qualifié et en tenant compte du
lieu d’implantation du produit.
● Ne pas ouvrir le produit. Le produit ne peut être ouvert et réparé que par du personnel formé et habilité.
Toute ouverture ou réparation non autorisée entraîne la perte de toutes les garanties.
● L’installation doit être protégée par un dispositif de protection électrique 230 V 16 A.
● Pour le recyclage du produit, se renseigner auprès des services compétents pour la conduite à tenir.
2
1 RJ45
2 RJ45

Démontage de la prise électrique existante
Préparation de la fibre
3
Fixation du support
1 - Identifier la prise électrique existante qui
sera remplacée par la prise FOP rénovation.
2 - Démonter la prise et retirer
la boite d’encastrement.
1
1 - Réaliser une ouverture double pour
installer la boite d’encastrement d’entraxe
71 mm.
2 - Monter la boite d’encastrement en intro-
duisant le conduit et les conducteurs.
Tirer la fibre (fournie dans le kit rénovation
Q801 ou seule Q806) dans le conduit reliant
la prise au tableau de répartition
Pour faciliter le tirage dans le conduit, tirer de
nouveaux conducteurs électriques en même
temps que la fibre plastique.
2
~ 30 mm
Conserver environ 250 mm de fibre dans la boite.
Préparer l’extrémité de la fibre en la coupant à l’aide de l’outil de
coupe (non fourni). Vérifier que la section soit bien droite et nette.
Avec précaution, séparer les deux câbles de la fibre optique sur
environ 30 mm.
71 mm
2
1
Tirage de la fibre optique plastique

Montage des enjoliveurs Finalisation de l’installation
Pour la connexion de
l’autre extrémité de
la fibre, se reporter
à la notice du kit
de rénovation Q801
et/ou à la notice du
Switch FOP 5 ports
Q814.

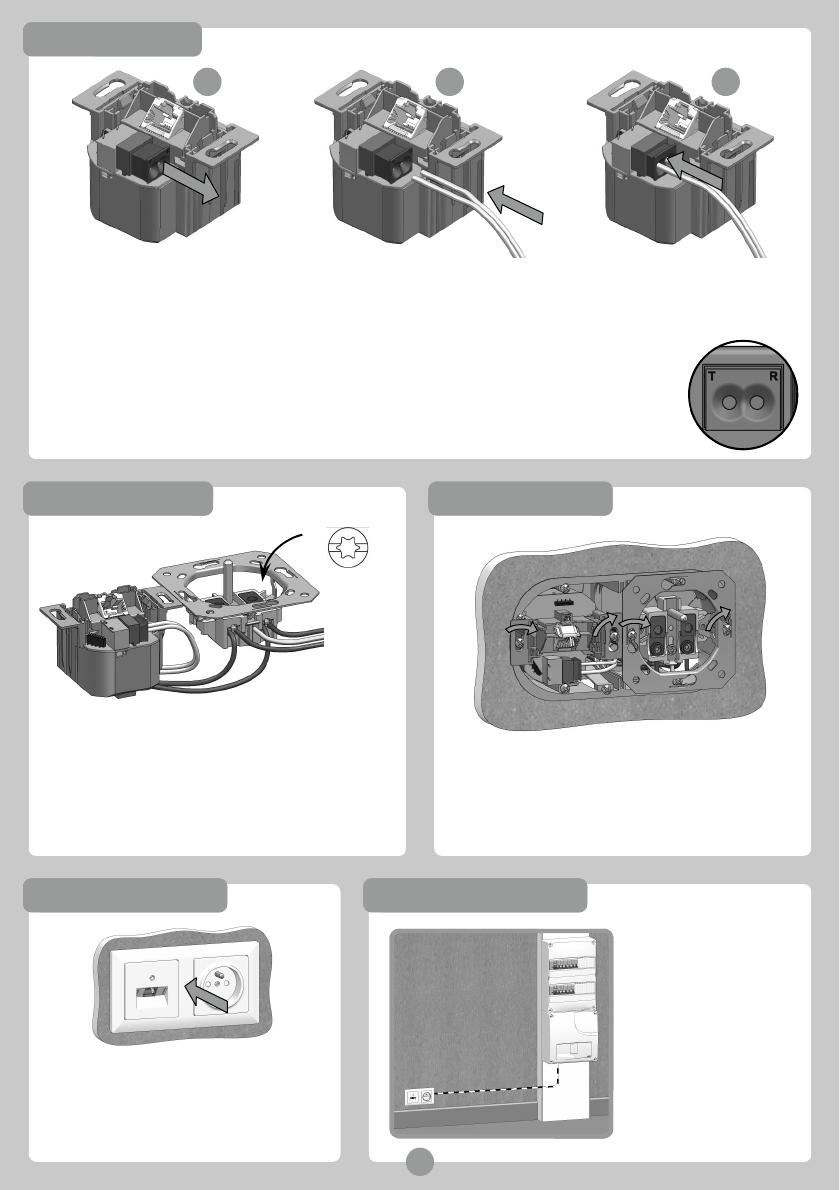

1 - Tirer le connecteur OptoLock
TM
et retirer le capuchon rouge de protection.
2 - Introduire la fibre optique plastique dans le connecteur OptoLock
TM
.
Pour avoir une bonne connexion, s’assurer que la fibre est en butée au fond du connecteur.
3 - Pousser le connecteur OptoLock
TM
.
Nota : la borne T du connecteur OptoLock
TM
de l’appareil devra être connectée sur la
borne R du Switch placé à l’autre extrémité de la fibre optique plastique et vice versa.
Connexion de la fibre
1 2 3
Terminer l’installation de la prise en
montant les enjoliveurs et la plaque de
finition.
Pour le convertisseur 2 RJ45, découper
l’ouverture de l’enjoliveur RJ45.
Alimentation électrique Fixation des appareils
Connecter les conducteurs du convertisseur
ainsi que ceux provenant du tableau de répar-
tition sur la prise électrique.
Pour un bon serrage, toujours équilibrer les
sections des conducteurs de chaque coté des
bornes de serrage (si besoin, plier l’âme du
conducteur sur elle-même).
Vers le
tableau de
répartition
Visser le convertisseur et la prise électrique
sur la boite d’encastrement.
Pour un montage aisé, il est préconisé de
visser le convertisseur du coté opposé à celui
où rentre le conduit électrique.
4
Empreinte
torx T10 / fendue
