NORMA
SYSTEME D’ALARME ET DE COMMANDE DE FEUX DE NAVIGATION
Le NORMA est un système d’alarmes de feux de navigation. Il permet la surveillance et la
commande de 48 feux de navigation 24VDC/230VAC et d’une puissance allant de 0.5W à
40W. Les feux de navigation peuvent être contrôlés par la face avant standard (NORMA_CP),
par un synoptique (SYN) ou par une supervision Marinelec (AFF).
PG 3
FICHE PRODUIT
Caractéristiques fonctionnelles
AFF
SYN
CP
Fonctions
•
Commutation manuelle alimentation principale / secours
avec alarme.
•
Séparation alimentations puissance / commande.
•
Détection de défaut d’alimentation.
•
Protection et commande bipolaire des feux (pas de
commun possible entre les feux).
•
Commande des feux par synoptique, face avant déportée ou
écran tactile.
•
Feux de navigation à filament (24VCC/24VAC/115VAC
230VAC – 40W max.) ou à LEDs (24VCC).
•
Comptage horaire et alarme de durée de vie pour les feux à
LEDs
•
Détection d’anomalies des feux de navigation : coupure
filament, court-circuit, coupure de câble, défaut fusible.
•
Alarme sonore acquittable par bouton poussoir
•
Atténuation d’intensité lumineuse du tableau
•
Entrée/sortie RS485 vers face avant déportée ou VDR ou
réseau.
•
Liaison bus pour assurer la communication entre les
différents NORMA
•
Jusqu’à 48 feux de navigation
•
Commandes de secours directement sur la carte
•
Choix
de
commande
des
feux
local/distant
(supervision/synoptique par ex) par interrupteur
NORMA_CPU
DESCRIPTION
Application
Le NORMA est un système qui permet la commande et la
surveillance des feux de navigation et de prévenir le bord en cas de
défaillance de l’un des feux.
Le NORMA est associé à un appareil de commande déporté, qui
peut-être décliné sous 3 formes, une face avant déportée
(NORMA_CP), un synoptique personnalisé ou bien via un système
de surveillance d’alarme (supervision) MARINELEC.
Rédigé par FP, XXX
Entrées
•
•
•
•
•
•
•
•
•
Approuvé par AL XXX
MARINELEC TECHNOLOGIES Tel :33 (0) 2 98 52 16 44 Fax : 33(0) 2 98 64 74 05
2 entrées d’alimentation (normale et secours ; 24VDC ou
230VAC) pour les feux de navigation.
1 entrée d’alimentation (24VDC) pour la partie commande
1 entrée d’acquittement (BP N.O.)
1 entrée d’atténuation lumineuse (BP N.O.)
1 entrée test voyants (BP N.O.)
1 entrée local/distant (interrupteur)
1 entrée ON/OFF (interrupteur)
1 entrée Normal/Secours (interrupteur)
8 entrées de commande de feux
NORMA FP FR REV 0.doc
Document non contractuel
[email protected]
www.marinelec.com
Page 1/3
Sorties
•
•
•
•
•
•
8 sorties vers feux de navigation.
8 sorties voyants de fonctionnement des feux
2 sorties relais (buzzer, défaut feux) (sorties N.O. 24VCC /
1A)
1 sortie relais défaut alimentation (sortie N.F. 24VCC/1A)
1 sortie relais défaut système (sortie N.F. 24VCC/1A)
4 sorties voyants (alimentations + défaut durée de vie)
Bus
•
•
•
Alimentation : 24VCC -25% +30%
Consommation : 0.5A
Normes et Approbations
Réglementation applicable :
•
MSC.253 (83) Adoption of the performance standards for
navigation lights, navigation light controllers and
associated equipments.
3 ports série RS485
o Sortie CP : Bus RS485 vers le NORMA_CP
(9600 bauds, 8 bits, 1 bit de stop ; protocole
Modbus RTU)
o Sortie VDR : Bus RS485 vers un VDR (Voyage
Data Recorder), (4800 bauds, 8 bits, 1 bit de
stop ; protocole NMEA0183 IEC61162-1)
o Sortie NET : Bus RS485 vers un NORMA_CPU
déporté/terminal

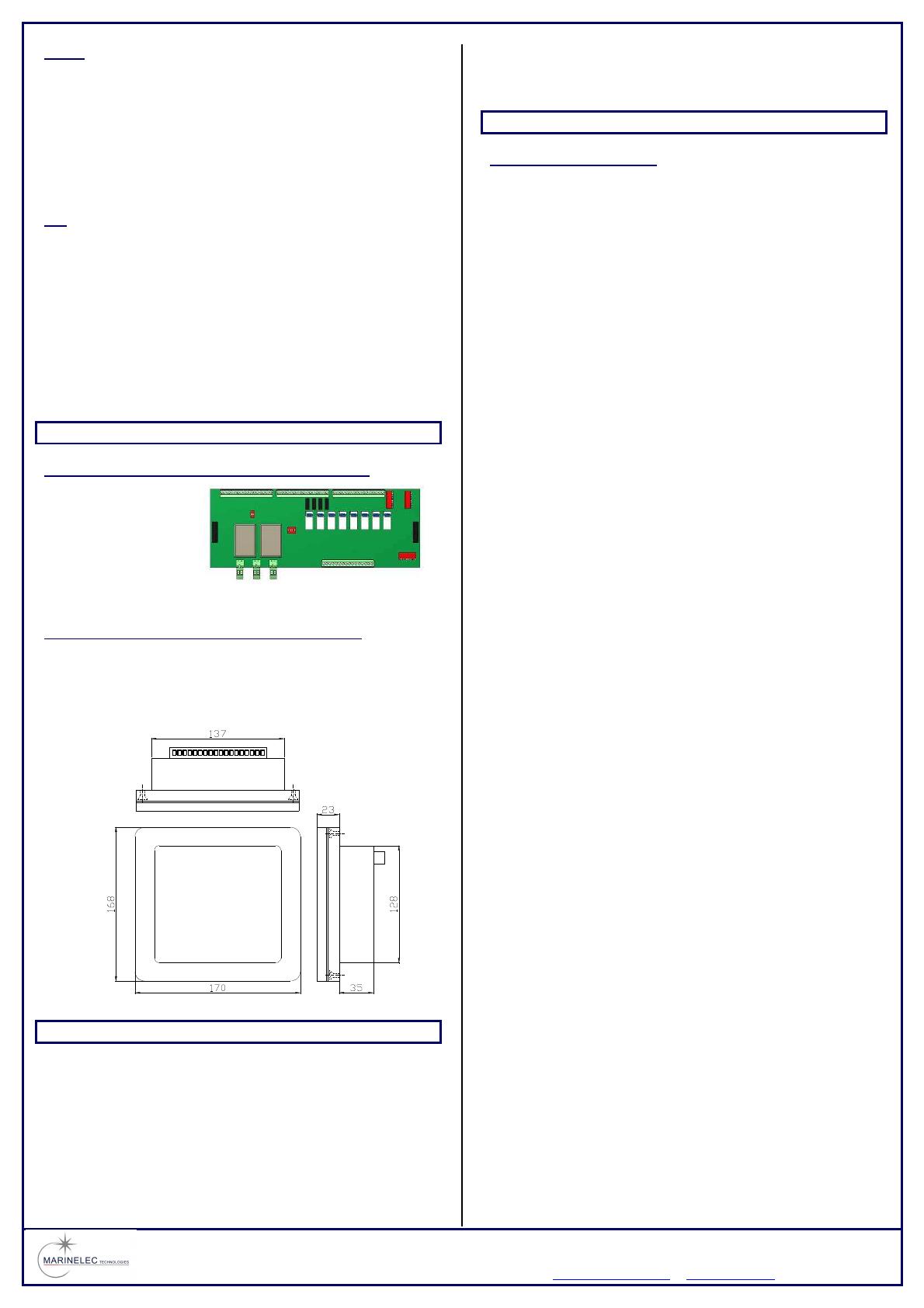

Caractéristiques mécaniques
Dimensions (LxlxH) de la carte CPU (NORMA_CPU):
•
Fixation sur rail DIN
•
Dimensions :
330x122mm
Dimensions (LxdxH) de la face avant (NORMA_CP):
•
•
•
Coffret :
170x168x58 mm
Plastron :
170x168x23 mm
Découpe d’encastrement 138x130 mm
Caractéristiques électriques
•
NORMA_CPU
•
•
•
•
•
Alimentation de la partie commande: 24VCC -25% +30%
Consommation de la partie commande : 1A/24VCC
Alimentation de la partie puissance : 24VCC -25% + 30% /
24VAC/115VAC/230VAC
Consommation de la partie puissance : jusqu’à
25A/24VCC
NORMA_CP
Rédigé par FP, XXX
Approuvé par AL XXX
MARINELEC TECHNOLOGIES Tel :33 (0) 2 98 52 16 44 Fax : 33(0) 2 98 64 74 05
NORMA FP FR REV 0.doc
Document non contractuel
[email protected]
www.marinelec.com
Page 2/3

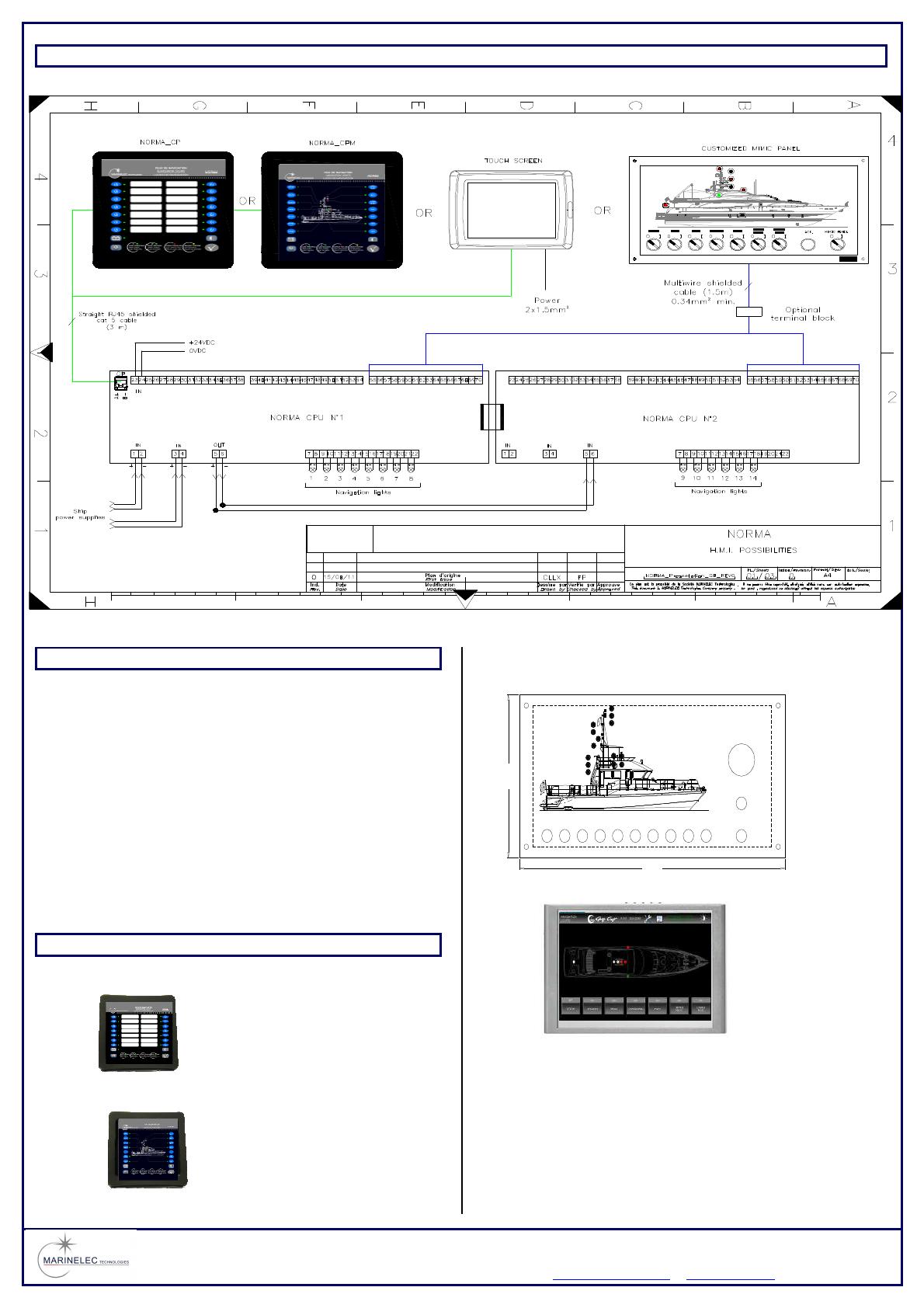

Principe de câblage
N AVIGAT ION LIGH TS
13 rue Alfred LE BARS 29000 QUIMPER
TEL : 02.98.52.16.44
FAX : 02. 98.64.74.05
E .MAI L : ma rine le c@ marinelec.com
Ref
Versions
Synoptique : SYN
FEUX DE NAVIGATION
ALIMENTATIONS
0
S
N
150.00
« NORMA»
racine de la référence.
« 8, 14, 16, 24, 32, 40, 48 » nombre de feux de navigation.
« SYN » avec synoptique (vue du navire)/ « CP» avec
NORMA_CP/ « CPM » avec NORMA_CP + synoptique/ « AFF »
avec afficheur tactile
« DC, AC »
tension des feux
éclairage
Exemple :
S
NORMA5SYNDC : Tableau pour 5 feux de navigation avec
synoptique
NORMA8CPAC : Tableau pour 8 feux de navigation avec face
avant déportée standard
imp. de manoeuvre
manoeuvre
poupe
tribord
babord
route remorquage mouillage superieur inferieur hélicoptère restreinte
0
0
0
0
0
0
0
0
0
0
NS
NS
NS
N
1
1
1
1
1
1
stop son
300.00
Supervision/afficheur tactile : AFF
Produits associés
Face avant déportée : NORMA_CP
Face avant déportée + synoptique personnalisé : NORMA_CPM
