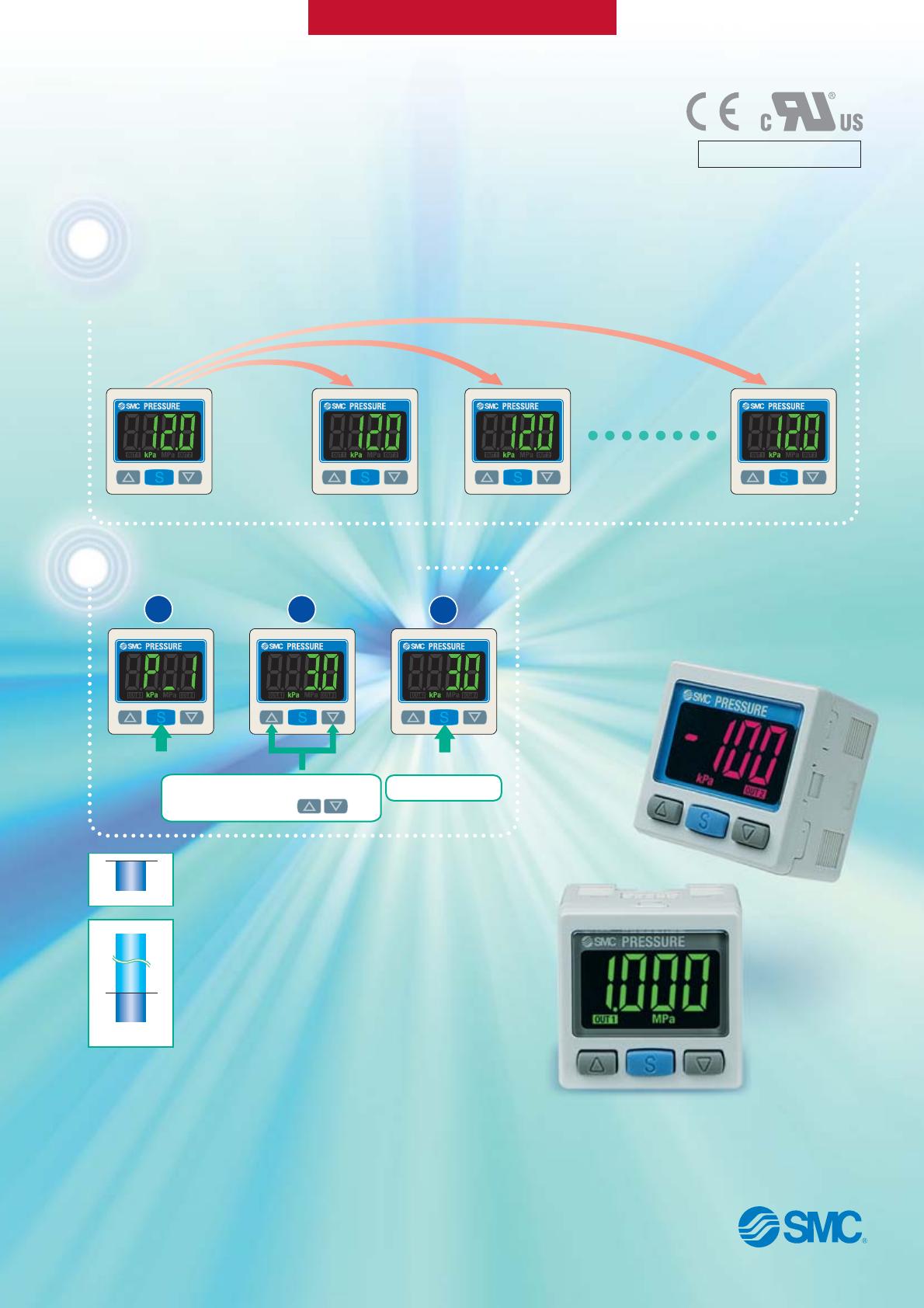

Pressostat numérique de haute précision à écran bicolore
publicité

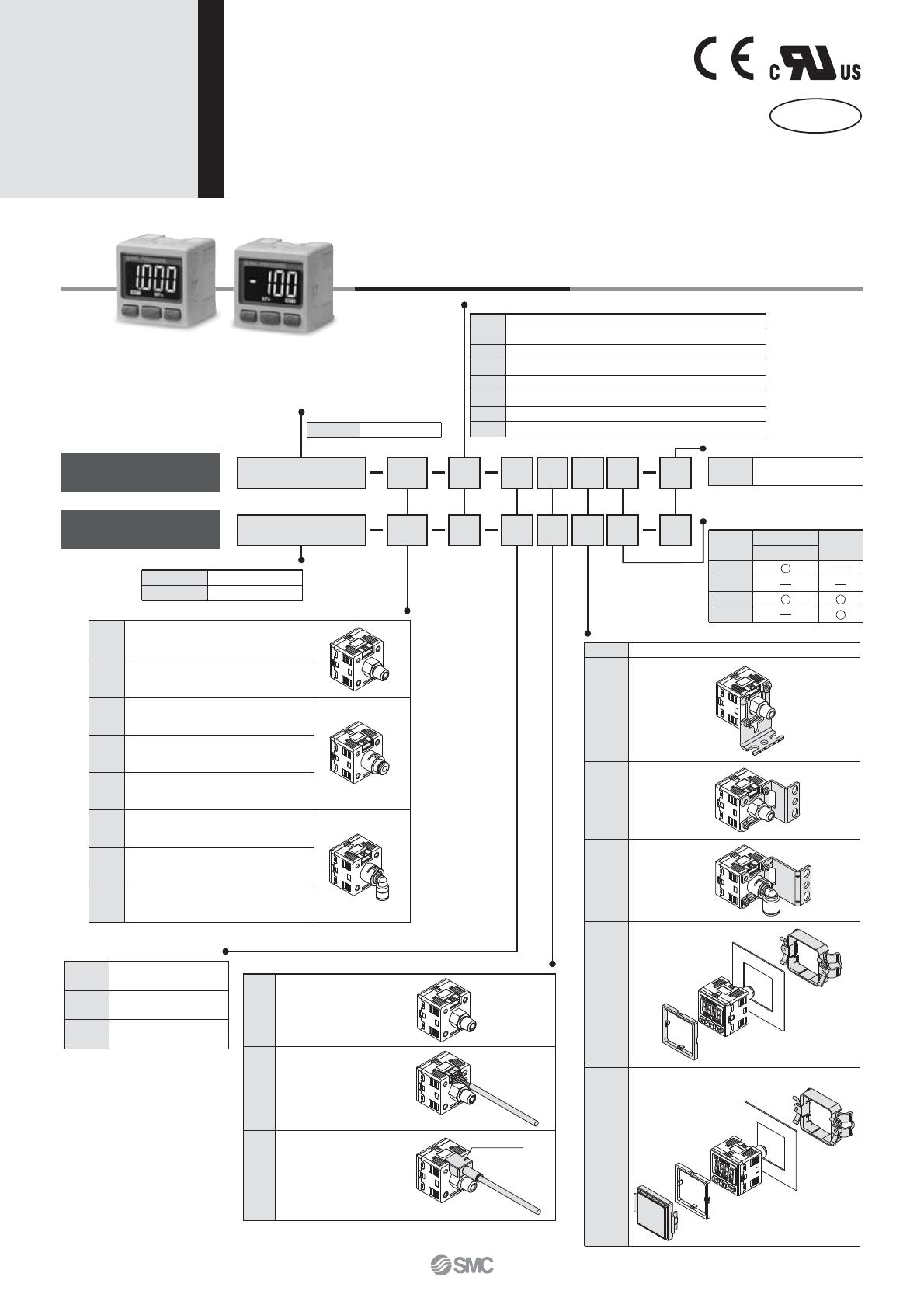

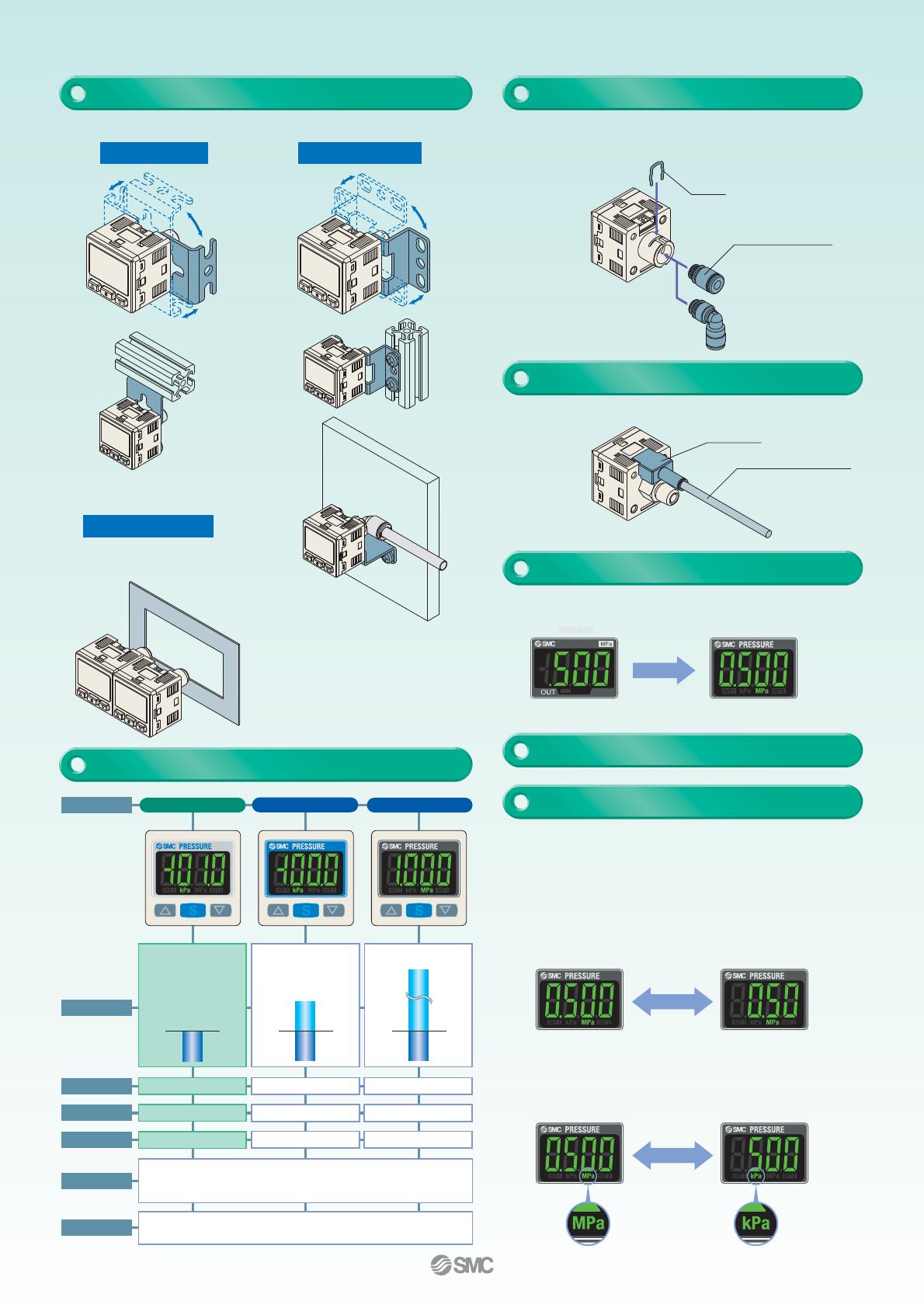

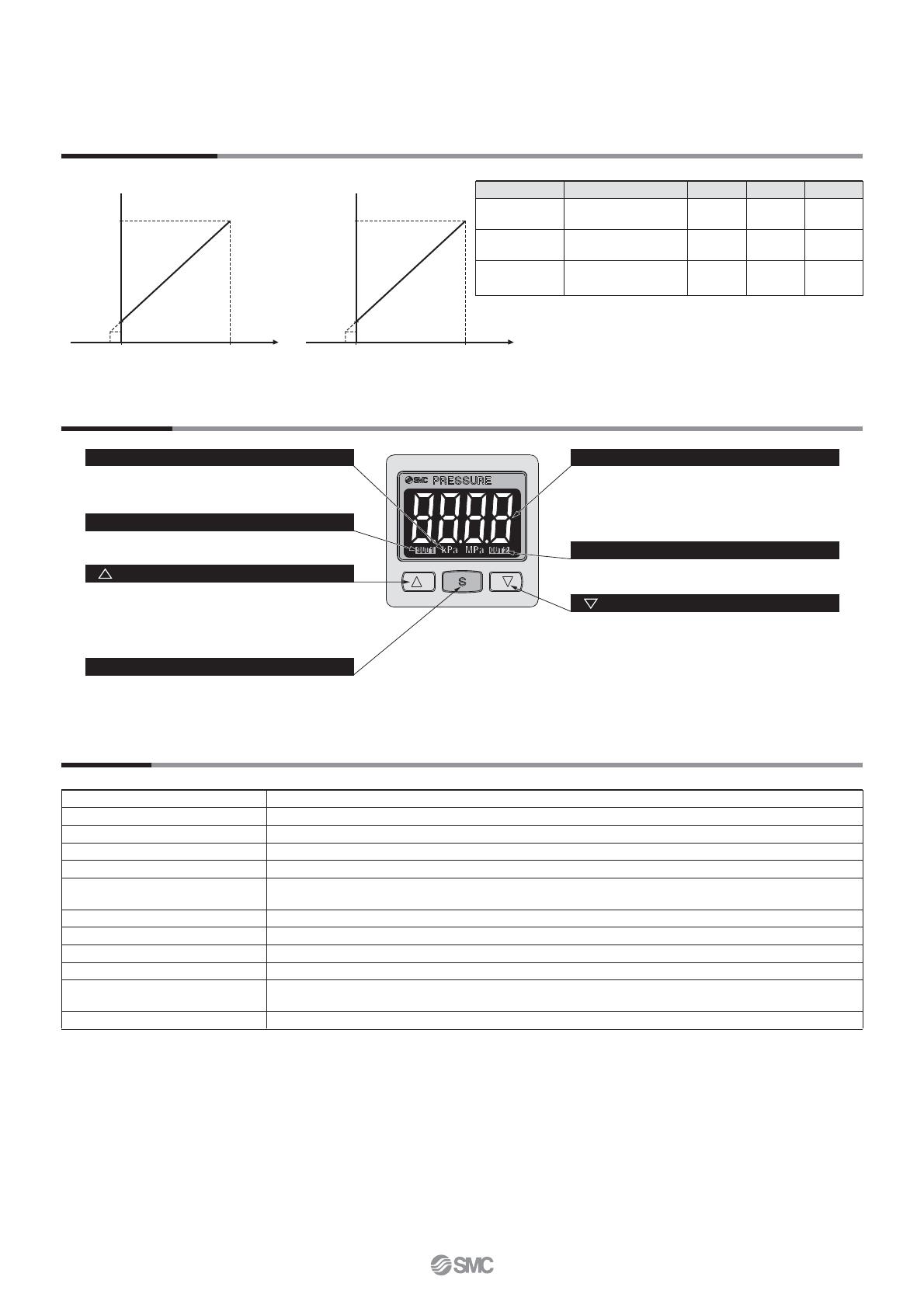

Pressostat numérique RoHS de haute précision à écran bicolore Les réglages peuvent être copiés jusqu'à 10 fois sur des capteurs esclaves. Conforme Les réglages du capteur maître peuvent être copiés sur les capteurs esclaves. Temps de réglage réduit Risque réduit d'erreur de saisie des valeurs de réglage Copier Esclave 씮 Maître Unité 1 Unité 2 Unité 10 Réglage en 3 étapes 2 1 3 Appuyer Afficher les réglages l'aide des boutons 0 Appuyer C'est réglé. . Plage de vide étendue: –101 kPa 1 MPa 0 –0.1 MPa Plage de pression nominale : 0.0 à –101.0 kPa Plage de pression étendue allant de la pression positive au vide: Plage de pression nominale : –0.1 à 1.0 MPa (–100 kPa) 2 sorties supplémentaires 2 sorties de collecteur ouvert NPN ou PNP 1 sortie de collecteur ouvert NPN ou PNP + sortie analogique (1 à 5 V ou 4 à 20 mA) Série ZSE30A(F)/ISE30A CAT.EUS100-70B-FR Montage Raccords instantanés remplaçables La configuration de la fixation autorise quatre sens de montage. Fixation A Fixation B/C Démontage facile du raccord grâce à l'agrafe. Le type et la taille du raccord peuvent être modifiés. Agrafe Raccord instantané Fixation B Exemple de montage Câble Avec capot de protection pour le connecteur. Protection Exemple de montage Câble avec connecteur (2 m) Fixation C Exemple de montage Montage panneau Montage contigu sans espacement Écran à 4 chiffres L'écran à 4 chiffres facilite la lecture des valeurs. Exemple : 0.5 MPa Une ouverture ! • Découpe du panneau réduite • Réduction de l'encombrement Série 30A (Nouveau) Possibilité de vérifier la valeur de réglage lorsque les touches sont verrouillées. Série Série Série 30 (Traditionnel) ZSE30A (vide) ZSE30AF (composée) ISE30A (relative) Fonctions complémentaires Verrouillage par code secret La fonction de verrouillage des touches empêche les personnes non habilitées de manipuler indûment les boutons. Fonction d'économie d'énergie La désactivation de l'écran permet de réduire la consommation d'énergie. (Réduction de jusqu'à 20% de la consommation d'énergie.) Choix de la résolution 0.0 à –101.0 kPa –100.0 à 100.0 kPa –0.100 à 1.000 MPa Elle réduit le scintillement du moniteur. 1 MPa 100 kPa Plage de pression nominale 0 0 0 –100 kPa –101 kPa –0.1 MPa (–100 kPa) Plage de pression de réglage 10.0 à –105.0 kPa –105.0 à 105.0 kPa –0.105 à 1.050 MPa Pression d'épreuve 500 kPa 500 kPa 1.5 MPa Réglage minimum de l'unité 0.1 kPa 0.1 kPa 0.001 MPa Sortie 1 sortie NPN ou PNP à collecteur ouvert 2 sorties NPN ou PNP à collecteur ouvert 1 sortie NPN ou PNP à collecteur ouvert + sortie analogique (tension ou courant) Raccordement R1/8, NPT1/8 (Taraudage M5) Raccords instantanés ø4, ø6, ø5/32, ø1/4 Caractéristiques 1 1/1000 1/100 (Seules les valeurs affichées changent, pas la précision.) Choix de l'unité MPa/kPa Le vide, la pression composée et/ou la pression relative peuvent être affichés en MPa ou kPa. ® Pressostat numérique de haute précision à écran bicolore RoHS Série ZSE30A(F)/ISE30A Pour passer commande Sortie Plage de pression nominale ISE30A –0.1 à 1 MPa N P A B C Note) D Note) E Note) F Note) 1 sortie NPN à collecteur ouvert 1 sortie PNP à collecteur ouvert 2 sorties NPN à collecteur ouvert 2 sorties PNP à collecteur ouvert 1 sortie NPN à collecteur ouvert + analogique tension 1 sortie NPN à collecteur ouvert + analogique courant 1 sortie PNP à collecteur ouvert + analogique tension 1 sortie PNP à collecteur ouvert + analogique courant Note) Exécutions spéciales Pour pression relative ISE30A Exécution spéciale (P.12) 01 N M X510 Pour câble avec connecteur M12 4 broches précâblé S'applique uniquement au sortie “A” ou “B”. Pour vide/pression composée Option 3 ZSE30A 01 N M Symbole Plage de pression nominale ZSE30A ZSE30AF — 0 à –101 kPa –100 à 100 kPa Y K T Raccordement 01 Option 2 R1/8 (Taraudage M5) — Note) N01 Manuel d'utilisation Certificat d'étalonnage Livret Sans Fixation A NPT1/8 (Taraudage M5) C4H Raccord instantané ø4 mm, ø5/32" Modèle droit A1 C6H Raccord instantané ø6 mm Fixation B N7H Raccord instantané ø1/4" A2 C4L Raccord instantané ø4 mm, ø5/32" C6L Raccord instantané ø6 mm N7L Raccord instantané ø1/4" Modèle coudé Fixation C A3 Adaptateur montage panneau Note) Exécutions spéciales Unités P — Avec choix de l'unité Note 2) M Unité SI fixe Note 3) Note 1) Avec choix de l'unité Note 2) Note 1) Exécutions spéciales Note 2) Conformément à la nouvelle Loi sur les Mesures, la vente de pressostat à choix de l'unité n'a pas été autorisée pour une utilisation au Japon. Note 3) Unité fixe kPa, MPa Option 1 Sans câble B — Connecteur câblé (câble de 2m de long) Note) Adaptateur pour montage panneau + Carter de protection avant L G Connecteur câblé (câble de 2m de long) Note) avec protection Protection D Note) Pour les types de sortie N et P, le nombre de fils centraux est de 3, alors qu'il sera de 4 pour les autres types de sortie. 1 Série ZSE30A(F)/ISE30A Caractéristiques Modèle Plage de pression nominale Plage de pression de réglage Pression d'épreuve Réglage de l'unité minimum Fluides compatibles Tension d'alimentation Consommation électrique Sortie commutée Courant de charge maxi. Tension maxi appliquée Tension résiduelle Temps de réponse Protection contre les courts-circuits Répétitivité Hystérésis Mode d'hystérésis Mode fenêtre Note 2) Sortie analogique ZSE30A (Pression du vide) ISE30A (Pression relative) –100.0 à 100.0 kPa –0.100 à 1.000 MPa –105.0 à 105.0 kPa –0.105 à 1.050 MPa 500 kPa 1.5 MPa 0.1 kPa 0.001 MPa Air, gaz inerte, gaz non inflammable De 12 à 24 VCC Ondulation (p-p) ±10% maxi. (avec protection de polarité de tension d'alimentation) 40 mA maxi. 1 sortie NPN ou PNP à collecteur ouvert, 2 sorties NPN ou PNP à collecteur ouvert (sélectionnable) 80 mA 28 V (à sortie NPN) 1 V maxi. (avec courant de charge de 80 mA) 2.5 ms maxi. (avec fonction anti-vibration: 20, 100, 500, 1000, 2000 ms) Oui ±0,2% E.M. ±1 caractère Variable (0 ou plus) Note 1) ±1% E.M. maxi. Environ 1 k 4 à 20 mA ±2.5% E.M. Courant de sortie (Plage de pression nominale) Sortie de Linéarité courant Impédance de charge Affichage Précision d'affichage Voyant lumineux Indice de protection Plage de température d'utilisation Résistance Plage d'humidité d'utilisation au milieu Surtension admissible Résistance d'isolation Résistance aux vibrations Résistance aux chocs Caractéristiques de température 2.4 à 20 mA ±2.5% E.M. ±1% E.M. maxi. Impédance de charge maxi. : Tension d'alimentation 12 V : 300 Ω, Tension d'alimentation 24 V: 600 Ω Impédance de charge mini. : 50 Ω LCD 4 chiffres, 7 segments, bicolore (Rouge/Vert) ±2% E.M. ±1 chiffre (Température ambiante de 25 ±3°C) S'allume lorsque la sortie commutée est activée. Sortie 1: Vert, Sortie 2: Rouge IP40 Utilisation : de 0 à 50°C, Stocké : de –10 à 60°C (Sans gel ni condensation) Utilisation/Stockage: 35 à 85% HR (sans condensation) 1000 Vca durant 1 minute entre les câbles et le boîtier 50 MΩ mini. entre les câbles et le boîtier (à 500 Vcc Megohmmeter) 10 à 150 Hz pour une amplitude de 1.5 mm ou une accélération de 20 m/s2 sur les axes X, Y, Z , 2 heures chacun (désactivé) 100 m/s2 sur les axes X, Y, Z , 3 heures chacun (désactivé) ±2% E.M. (Sur une base de 25°C) Câble vinyle robuste résistant aux hydrocarbures : Câble 0.6 à 5 V ±2.5% E.M. 1 à 5 V ±2.5% E.M. Tension de sortie (Plage de pression nominale) Sortie de Linéarité tension Impédance de sortie Note 3) ZSE30AF (Pression composée) 0.0 à –101.0 kPa 10.0 à –105.0 kPa 500 kPa 0.1 kPa Normes 3 fils 4 fils ø3.5, 2 m Surface de conducteur : 0.15 mm2 (AWG26), D.E. de l'isolation: 1.0 mm Marquage CE, UL/CSA et conformité RoHS Note 1) Si la pression appliquée fluctue autour de la valeur de réglage, réglez l'hystérésis au-dessus de la plage de fluctuation pour éviter les vibrations. Note 2) Lorsque la sortie analogique tension est sélectionnée, il est impossible d'utiliser conjointement la sortie analogique courant. Note 3) Lorsque la sortie analogique courant est sélectionnée, il est impossible d'utiliser conjointement la sortie analogique tension. Caractéristiques de raccordement Modèle Raccordement Raccord instantané, modèle droit Raccord instantané, Modèle coudé Matière au Zone capteur de pression contact du Orifice fluide Avec connecteur câblé (3 fils, 2 m) Masse Avec connecteur câblé (4 fils, 2 m) Sans connecteur câblé 01 N01 C4H C6H N7H C4L C6L N7L R1/8 M5 x 0.8 NPT1/8 M5 x 0.8 — — — — — — — ø4 mm ø5/32 pouce ø6 mm ø1/4 pouce — — — ø6 mm ø1/4 pouce — — — C3602 (nickelé) Joint torique : HNBR 81 g 85 g 43 g — ø4 mm — — ø5/32 pouce Zone capteur de pression: Silicium PBT, POM, acier inox , C3604 (nickelé) Joint torique : NBR 71 g 73 g 75 g 73 g 75 g 77 g 79 g 77 g 33 g 35 g 37 g 35 g 70 g 74 g 32 g 75 g 79 g 37 g Référence en option Pour commander des pièces en option séparément, utilisez les références suivantes. Réf. ZS-38-A1 ZS-38-A2 ZS-38-A3 ZS-27-C ZS-27-D ZS-27-01 ZS-38-3L ZS-38-4L ZS-38-3G 2 Option Fixation A Fixation B Fixation C Adaptateur pour montage panneau Adaptateur pour montage panneau + Carter de protection avant Carter de protection avant Connecteur câblé Connecteur câblé Connecteur câblé (avec protection) Note Réf. Vis de fixation (avec 2 pcs. de M3 x 5L) ZS-38-4G ZS-38-5L ZS-38-U ZS-38-C4H ZS-38-C6H ZS-38-N7H ZS-38-C4L ZS-38-C6L ZS-38-N7L Vis de fixation (avec 2 pcs. de M3 x 5L) Vis de fixation (avec 2 pcs. de M3 x 5L) Vis de fixation (avec 2 pcs. de M3 x 8L) Vis de fixation (avec 2 pcs. de M3 x 8L) 3 fils, pour 1 sortie, 2 m 4 fils, pour 2 sorties, 2 m 3 fils, pour 1 sortie, 2 m Option Connecteur câblé (avec protection) Connecteur câblé pour copie Connecteur câblé pour 10 copies Raccords instantanés ø4 mm droits Raccords instantanés ø6 mm droits Raccords instantanés ø1/4" droits Raccords instantanés ø4 mm coudés Raccords instantanés ø6 mm coudés Raccords instantanés ø1/4" coudés Note 4 fils, pour 2 sorties, 2 m 3 fils, fonction copie, 1 m Fonction copie (jusqu'à 10 esclaves) Joint torique, clip instantané inclus Joint torique, clip instantané inclus Joint torique, clip instantané inclus Joint torique, clip instantané inclus Joint torique, clip instantané inclus Joint torique, clip instantané inclus Pressostat numérique de haute précision à écran bicolore Série ZSE30A(F)/ISE30A Sortie analogique Sortie de tension Sortie de courant Plage de pression nominale A B C 0.0 à –101.0 kPa — 0 –101 kPa Pour pression composée –100.0 à 100.0 kPa — –100 kPa 100 kPa Pour pression relative –0.100 à 1.000 MPa –0.1 MPa 0 1 MPa Sortie analogique [mA] Sortie analogique [V] Plage 5 1 0.6 AB C Pour vide 20 4 2.4 AB pression C pression Descriptions LCD Affichage des unités Indique la pression actuelle, le mode de réglage et le code d'erreur. Employez toujours un affichage rouge ou vert, ou bien utilisez le vert et le rouge pour distinguer les sorties. Quatre réglages d'affichage différents sont disponibles. Indique l'unité actuelle (uniquement pour les unités kPa et MPa). Affichage de sortie (Sortie 1) (vert) S'allume lorsque la sortie commutée (Sortie 1) est activée. Affichage de sortie (Sortie 2) (Rouge) S'allume lorsque la sortie commutée (Sortie 2) est activée. Bouton (UP) Appuyez sur cette touche pour sélectionner le mode ou augmenter la valeur de réglage ON/OFF. Elle est également employée pour passer en mode d'affichage de valeur de crête. Bouton (DOWN) Appuyez sur ce bouton pour modifier le mode ou réduire la valeur de réglage ON/OFF. Il est également employé pour passer en mode d'affichage de valeur minimale. Bouton S (SET) Appuyez sur ce bouton pour changer le mode ou confirmer la valeur de réglage. Fonctions (Reportez-vous aux pages 10 et 11 pour plus d'informations). Copie Programmation automatique Réglage de l'indicateur de précision Copie les réglages du capteur maître sur les capteurs esclaves. Calcule et entre automatiquement les valeurs de réglage à partir des conditions d'utilisation actuelles. Égalise les écarts dans la valeur affichée. Affichage de crête Retient la valeur de pression maxi. affichée lors de la mesure. Affichage des minimales Retient la valeur de pression mini. affichée lors de la mesure. Verrouillage du clavier (La saisie du code de sécurité peut être sélectionnée.) Remise à zéro Filtre Choix de l'unité Mode d'économie d'énergie Choix de la résolution de l'affichage kPa⟺Commutation en MPa Le clavier peut être verrouillé afin d'éviter des manipulations incorrectes. L'affichage de la pression peut être remis sur zéro lorsque la pression est évacuée dans l'atmosphère. Évite les éventuels dysfonctionnements dus à des variations brusques de la pression d'alimentation en ajustant le temps de réponse. Convertit la valeur d'affichage. Réduit la consommation électrique. Convertit la résolution d'affichage de la valeur normale de 1/1000 à 1/100. Elle réduit le scintillement du moniteur. Convertit l'unité soit en kPa soit en MPa. 3 Série ZSE30A(F)/ISE30A Exemples de circuits internes et de câblage Z/ISE30A(F) Sortie N P NPN (1sortie) PNP (1 sortie) Marron CC (+) Marron CC (+) + Noir SORTIE Circuit principal Circuit principal Charge 12 à 24 Vcc – 12 à 24 Vcc FONC. FONC. Bleu CC (–) Bleu CC (–) maxi.. 28 V, 80 mA Tension résiduelle 1 V maxi. – Charge 80 mA maxi. Tension résiduelle 1 V maxi. A B NPN (2 sorties) PNP (2 sorties) Marron CC (+) Charge Noir sortie 1 Charge + Blanc sortie 2 – FONC. Bleu CC (–) maxi. 28 V, 80 mA Tension résiduelle 1 V maxi. 12 à 24 Vcc Circuit principal Marron CC (+) Circuit principal + Noir SORTIE Noir sortie 1 Charge + Blanc sortie 2 – FONC. Charge Bleu CC (–) 80 mA maxi. Tension résiduelle 1 V maxi. Note) La borne FONC est raccordée avec un câble dédié (ZS-38-5L ou ZS-38-U) lorsque la fonction de copie est utilisée. (Voir ”Fonction de copie“ page 10.) 4 12 à 24 Vcc Pressostat numérique de haute précision à écran bicolore C Série ZSE30A(F)/ISE30A E NPN (1 sortie) + Sortie de tension analogique PNP (1 sortie) + Sortie de tension analogique Marron CC (+) Marron CC (+) Noir sortie 1 Circuit principal Circuit principal Charge Noir sortie 1 Blanc sortie 2 + – 12 à 24 Vcc Charge Blanc sortie 2 Charge FONC. FONC. + – 12 à 24 Vcc Charge Bleu CC (–) Bleu CC (–) maxi. 28 V, 80 mA Tension résiduelle 1 V maxi. 80 mA maxi. Tension résiduelle 1 V maxi. Sortie de tension analogique Impédance de sortie : Environ 1 kΩ Sortie de tension analogique Impédance de sortie : Environ 1 kΩ D F NPN (1 sortie) + Sortie de courant analogique PNP (1 sortie) + Sortie de courant analogique Marron CC (+) Marron CC (+) Noir sortie 1 Blanc sortie 2 + – Charge 12 à 24 Vcc Noir sortie 1 Circuit principal Circuit principal Charge Blanc sortie 2 Charge FONC. FONC. + – 12 à 24 Vcc Charge Bleu CC (–) Bleu CC (–) maxi. 28 V, 80 mA Tension résiduelle 1 V maxi. 80 mA maxi. Tension résiduelle 1 V maxi. Sortie de courant analogique Impédance de charge maxi. : Tension d'alimentation 12 V : 300 Ω Tension d'alimentation 24 V : 600 Ω Impédance de charge mini. : 50 Ω Sortie de courant analogique Impédance de charge maxi. : Tension d'alimentation 12 V : 300 Ω Tension d'alimentation 24 V : 600 Ω Impédance de charge mini. : 50 Ω Note) La borne FONC est raccordée avec un câble dédié (ZS-38-5L ou ZS-38-U) lorsque la fonction de copie est utilisée. (Voir ”Fonction de copie“ page 10.) 5 Série ZSE30A(F)/ISE30A Dimensions Z/ISE30A(F) Raccordement 01 / N01 25 20±0.1 8 30 9.5 2 x M3 x 0.5 Prof. taraudage 4 Câble avec connecteur 10 30 20±0.1 M5 x 0.8 01 : R1/8 N01 : NPT1/8 Co te pla s sur ts 1 2 1.5 C6H Raccord instantané ø6 mm droit Raccord instantané ø1/4" droit 17.95 10.85 10.85 C4L C6L Raccord instantané ø4 mm, ø5/32" coudé N7L Raccord instantané ø6 mm coudé Raccord instantané ø1/4" coudé 22.85 ø9.3 10.85 23.45 16.1 15.6 20.7 6 ø14 ø10 10.85 ø10.3 21.75 ø14 ø9.8 17.55 ø11.6 10.85 ø12 10.85 ø14 Raccord instantané ø4 mm, ø5/32" droit N7H 16.1 C4H Pressostat numérique de haute précision à écran bicolore Série ZSE30A(F)/ISE30A Avec fixation Z/ISE30A(F) Option 2 A1 30 42.5 25 20 2 30 45 20 Fixation A (Référence unité en option : ZS-38-A1) 30 34.6 19 14.7 5.2 9.6 5.2 ∗ La configuration de la fixation autorise quatre sens de montage. A2 42.5 (A) Fixation B (Référence unité en option : ZS-38-A2) A3 Fixation C (Référence unité en option : ZS-38-A3) ∗ La configuration de la fixation autorise quatre sens de montage. 30 25 20 B 41.4 16.4 Fixation C 53 28 16.4 7.5 5.2 13.6 A Fixation B 5.2 9.1 5.5 30 45 20 1.6 7.2 20 7 Série ZSE30A(F)/ISE30A Dimensions Montage panneau Z/ISE30A(F) Option 2 B Adaptateur pour montage panneau (Référence unité en option : ZS-27-C) 7.2 47.8 17.8 8 9.5 .5 R4.5 21 R4 34.5 34.5 8.5 Épaisseur du panneau de 0.5 à 6 D Adaptateur pour montage panneau + Carter de protection avant (Référence unité en option : ZS-27-D) 42.4 11 17.8 8 9.5 33.5 33.5 Épaisseur du panneau de 0.5 à 6 8 Pressostat numérique de haute précision à écran bicolore Série ZSE30A(F)/ISE30A Dimensions du panneau pour découpage Montage 1 pc. Montage horizontal de plusieurs pièces (2 pcs. mini.) 0 31 –0.4 0 31 –0.4 0 31 –0.4 31 x n pcs. + 3.5 x (n pcs. – 1) x R2 R2 m xi. ma ax i. Montage vertical de plusieurs pièces (2 pcs. mini.) 0 31 –0.4 24 mini 31 x n pcs. + 3.5 x (n pcs. – 1) 4x 24 ou plus 4 4 x R2 m ax i. 9 Série ZSE30A(F)/ISE30A Détails des fonctions A Copie (F97) Les réglages du capteur maître peuvent être copiés sur les capteurs esclaves. Cela réduit le temps de réglage et permet d'éviter les erreurs de saisie. Les réglages peuvent être copiés sur jusqu'à 10 capteurs esclaves à la fois. (Distance de transmission maxi.: 4 m) Unité 1 Unité 2 Maître Unité 10 Esclave (Max. 10 unités) Capteur côté esclave CC (+) Sortie 1 Sortie 2 FONC. CC (–) CC (+) Sortie 1 Sortie 2 FONC. CC (–) CC (+) Sortie 1 Sortie 2 FONC. CC (–) CC (+) Sortie 1 Sortie 2 FONC. CC (–) Gris (Ligne pour copie) Bleu Gris (Ligne pour copie) Bleu Gris (Ligne pour copie) Bleu Gris (Ligne pour copie) Bleu Marron Unité n (Max. 10 unités) Marron Unité 2 Marron Unité 1 Marron Capteur côté maître 1) Les capteurs sont raccordés par un câble dédié (ZS-38-5L (pour le maître et un esclave) ou ZS-38-U (pour le maître et jusqu'à 10 esclaves)). La copie s'effectue sur une ligne de communication dédiée. 2) Sélectionnez le pressostat esclave qui va devenir maître et faites-le basculer en pressostat maître avec les boutons. (Dans le réglage par défaut, tous les pressostats sont esclaves.) 3) Appuyez sur le bouton sur le capteur maître pour lancer la copie. ZS-38-5L (n + 1 pc.) ou ZS-38-U Consommation B Programmation automatique (F5) La fonction de programmation automatique, lorsqu'elle est sélectionnée lors du réglage, stocke la valeur de réglage calculée à partir de la pression mesurée. La valeur de réglage optimale est déterminée automatiquement en répétant plusieurs fois le vide et la coupure à l'aide de la pièce cible. Vérification de l'aspiration Haute Vide Aspiration Charge 1 Charge 2 Charge n Maxi. A Formule pour obtenir la valeur de réglage P-1 H-1 n-1 P_1 ou P_2 H_1 ou H_2 P_1 (P_2) = A – (A-B)/4 n_1 (n_2) = B + (A-B)/4 H_1 (H_2) = (A-B)/2 Mini. B Débloqué Atmosphère Charge 1 Charge 2 Charge n C Réglage de l'indicateur de précision (F6) Valeur de pression affichée Un réglage précis de la valeur indiquée du capteur de pression est obtenu dans la plage de ±5% de la valeur indiquée. La diffusion de la valeur indiquée peut être éliminée. E Fonction de verrouillage du clavier ±5% R.D. Cette fonction évite les manipulations incorrectes, par exemple, la modification non souhaitée de la valeur de réglage. 0 + Pression appliquée Valeur affichée d'origine Plage de réglage de la fonction de paramétrage de l'affichage Note) Lorsque la fonction d'indication de précision est utilisée, la pression de réglage peut varier ± d'un chiffre. 10 D Fonction d'affichage des valeurs de crête et minimales Cette fonction détecte et met à jour en permanence les valeurs maxi. mini. et permet de maintenir la valeur de pression maxi. mini.. En maintenant les boutons enfoncés simultanément pendant au moins 1 seconde, la valeur de maintien sera réinitialisée. F Fonction de remise à zéro Cette fonction efface et remet à zéro la valeur affichée de la pression mesurée. Pour le pressostat avec sortie analogique, la sortie analogique change selon l'indication.Une valeur affichée peut être réglée jusqu'à ±7% E.M. de la pression à la sortie d'usine. (±3.5% E.M. pour ZSE30AF (pression composée)) Pressostat numérique de haute précision à écran bicolore Série ZSE30A(F)/ISE30A Les codes de fonction F sont indiqués entre parenthèses. Reportez-vous au manuel d'utilisation pour obtenir des instructions d'utilisation et des codes de fonction détaillés. G Codes erreurs Nom de l'erreur Code d'erreur Description Détection de surtension Remède Le courant de charge de la sortie du détecteur (Sortie 1) excède 80 mA. Le courant de charge de la sortie du détecteur (Sortie 2) excède 80 mA. Une pression de ±7% de la pression atmosphérique est appliquée dans la fonction de remise à zéro. (±3.5% E.M. mini. pour ZSE30AF (pression composée)) Cependant, le détecteur reviendra automatiquement en mode mesure sous 1 seconde. En raison des différences entre produits, la plage de réglage de la fonction de remise à zéro varie de 1% E.M. Erreur pression résiduelle Erreur pression appliquée La pression d'alimentation excède la pression de réglage maximum. Erreur système Erreur de donnée interne La pression d'alimentation se trouve en dessous de la pression de réglage maximum. Coupez la tension d'alimentation. Après avoir éliminé le facteur de sortie causant l'excès de courant, rétablissez l'alimentation. Ramenez à la pression atmosphérique et essayez d'utiliser la fonction de remise à zéro. Ramener la pression dans la plage de pression de réglage. Coupez la tension d'alimentation. Alimentez à nouveau. Consultez SMC si le pressostat ne revient pas à la normale. Contactez SMC si le pressostat ne revient pas à la normale même après que toutes les solutions susmentionnées ont été appliquées. H Filtre (F3) En fonctionnement, un vérin ou un éjecteur de grand diamètre consomme un grand volume d'air, ce qui peut entraîner une chute temporaire de la pression d'alimentation. Cette fonction empêche que ces chutes temporaires soient détectées comme des erreurs. Réglages du temps de réponse disponibles 20 ms, 100 ms, 500 ms, 1000 ms, 2000 ms) Principe Cette fonction calcule la valeur de pression moyenne mesurée durant le temps de réponse réglé par l'utilisateur, puis elle compare cette valeur moyenne à la valeur de réglage avant d'indiquer le résultat sur l'écran. pression 앖 Changement momentané Plage de pression P-1 Fonctionnement de la sortie du pressostat dans les conditions normales H-1 t (ms) t (ms) Moyenne Moyenne MARCHE ARRÊT Fonctionnement de la sortie du MARCHE pressostat lorsque la fonction de filtrage ARRÊT est activée. Temps 씮 Temps 씮 I Choix de l'unité (F0) J Mode d'économie d'énergie (F7) Cette fonction permet de changer d'unité. Unité d'affichage PA GF mmH bAr PSi inH bar psi inHg mm Hg 0.001 0.001 0.01 0.1 1 0.001 0.001 0.001 0.01 0.1 1 0.001 0.01 0.01 0.1 kPa MPa∗ kgf/cm2 0.1 0.001 ZSE30AF (Pression composée) 0.1 ISE30A (Pression relative) 1 Réglage de l'unité mini ZSE30A (Vide) Temps 씮 ∗ Pour le ZSE30A (vide) et le ZSE30AF (pression composée), le réglage et les résolutions d'affichage sont modifiés lorsque l'unité d'affichage est le MPa. Le mode économie d'énergie peut être sélectionné. Il repasse en mode d'économie d'énergie si la touche n'est pas utilisée pendant plus de 30 secondes. À la sortie d'usine, le produit est réglé en mode normal (le mode d'économie d'énergie est désactivé). (Les points décimaux et la lumière d'indication de fonctionnement (uniquement lorsque la sortie statique est allumée) clignotent en mode économie d'énergie). K Définition du code secret (F8) Il est possible de programmer ou non la demande d'un code lorsque le verrouillage est activé. À la sortie de l'usine, l'absence de demande de code est programmée. 11 Série ZSE30A(F)/ISE30A Exécutions spéciales Veuillez contacter SMC pour les dimensions, caractéristiques et délais. 1 Câble avec connecteur M12 4 broches précâblé (Longueur de câble 100 mm) Pour Passer Commande ZSE30A(F) / ISE30A X510 Caractéristiques de sortie A: Collecteur ouvert NPN, 2 sorties B: Collecteur ouvert PNP, 2 sorties 100 +30 0 9.4 ø15 42.5 Connecteur M12 4 broches Option: câble ZS-38-4GM12 15.2 14 ø15 29.6 15.2 100 +30 0 42.5 Disposition broches 2 Blanc 3 Bleu 12 1 Marron 2 1 3 4 4 Noir Nº broche 1 2 3 4 Désignation DC (+) OUT (2) DC (–) OUT (1) X510 13 Série ZSE30A(F)/ISE30A Précautions spécifiques au produit 1 Lire ces consignes avant l'utilisation. Reportez-vous en annexe pour connaître les consignes de sécurité et les "Précautions de manipulation des dispositifs pneumatiques" (M-03 E3A) pour les précautions d'utilisation des pressostats. Manipulation Attention Précaution 1. Evitez toute chute ou choc ainsi que les impacts excessifs (100 m/s2) pendant la manipulation. Bien que le capteur puisse ne pas être endommagé, son intérieur pourrait l'être ou présenter des dysfonctionnements. 2. La force de traction du câble est de 35 N. Toute application d'un effort de traction supérieur à celui spécifié peut provoquer un dysfonctionnement. Lors de la manipulation, saisissez le capteur par le corps ; ne le suspendez pas par le câble. 3. Ne dépassez pas le couple de serrage de 7 à 9 N·m lors du raccordement du tuyau au pressostat. Le dépassement de ces valeurs provoquera un dysfonctionnement du détecteur. 4. N'utilisez pas de pressostats avec des gaz ou des liquides inflammables ou corrosifs. 5. Prévoyez une marge suffisante lors de la sélection de la longueur du tube afin d'éviter d'appliquer des charges de torsion, de traction ou de rotation sur les tubes ou sur les raccords. 6. En cas d'utilisation d'une marque de tube autre que SMC, assurez-vous que les tolérances du diam. ext. du tube répondent aux caractéristiques suivantes. 1) Tube en nylon : ±0.1 mm maxi. 2) Tube en polyamide : ±0.1 mm maxi. 3) Tube en polyuréthane : +0.15 mm maxi., -0.2 mm maxi. 7. Le fluide compatible est l'air. Contacter SMC pour l'utilisation avec tout autre fluide. Raccord Attention 1. Un câblage incorrect peut endommager le pressostat et entraîner des dysfonctionnements ou des sorties commutées incorrectes. Effectuez les connexions avec l'appareil hors tension. 2. N'essayez pas d'insérer ou de tirer sur le pressostat ou son connecteur lorsqu'il est sous tension. Une erreur de la sortie commutée pourrait survenir. Précaution 1. Évitez le câblage à proximité de lignes électriques et de haute tension. Des dysfonctionnements peuvent se produire en raison du bruit provenant de ces lignes. 2. Si un régulateur de commutation traditionnel est utilisé, assurez-vous que le terminal F.G. est mis à la masse. Milieu de fonctionnement Attention 1. Le pressostat porte le marquage CE ; néanmoins, il n'est pas équipé de protection contre les surtensions atmosphériques. Les mesures de sécurité contre les surtensions atmosphériques doivent être appliquées directement aux composants. 2. Le pressostat ne dispose pas de protection anti-déflagrante. Ne les utilisez jamais dans des milieux exposés à des gaz explosifs au risque de provoquer de graves explosions. 3. N'utilisez pas ce produit dans un milieu où l'électricité statique peut poser des problèmes sous peine d'entraîner des dysfonctionnements. Annexe 1 Montage 1. Montage et démontage avec adaptateur pour panneau Panneau Adaptateur montage panneau Adaptateur montage panneau Pour démonter poussez les griffes vers l'extérieur (voir figure ci-contre) et tirez vers vous. Griffe 2. Montage avec fixation • Montez une fixation en utilisant deux vis de fixation M3 x 5L et installez le raccordement. Le pressostat peut être installé horizontalement, selon l'emplacement. Vis de fixation M3 x 5L Vis de fixation M3 x 5L Fixation A Le couple de serrage doit être compris entre 0.5 et 0.7 N·m. Fixation B • Avec la fixation B, prenez les dimensions de la tuyauterie en considération pour l'installation. Connexion/retrait du connecteur • Pour brancher le connecteur, insérez-le tandis que vous pressez le levier, et ensuite insérez le levier dans le boîtier et bloquez-le. • Pour retirer le connecteur, tirez tout en appuyant sur le levier et décrochez-le. Levier Câble (Marron) Câble (Bleu) • N'essayez pas d'insérer ou de tirer sur le pressostat ou son connecteur lorsqu'il est sous tension. Une erreur de la sortie commutée peut survenir. Raccordement • Coupez le tube verticalement. • Introduisez prudemment le tube dans le raccord instantané jusqu'au fond. Obturateur Raccord instantané Série ZSE30A(F)/ISE30A Précautions spécifiques au produit 2 Lire ces consignes avant l'utilisation. Reportez-vous en annexe pour connaître les consignes de sécurité et les "Précautions de manipulation des dispositifs pneumatiques" (M-03 E3A) pour les précautions d'utilisation des pressostats. Plage de pression de réglage et plage de pression nominale. Précaution Réglez la pression conformément à la plage de pression nominale. La plage de pression de réglage est la plage possible lors du réglage. La plage de pression nominale est la plage de pression qui respecte les caractéristiques (précision, linéarité, etc.) sur le pressostat. Bien qu'il soit possible de régler une valeur en dehors de la plage de pression nominale, les caractéristiques ne sont pas garanties même si la valeur est comprise dans la plage de pression de réglage. Pressostat –100 kPa Pour pression ZSE30A de vide –105 kPa Pour pression ZSE30AF composée –105 kPa Pour pression ISE30A positive –101 kPa –100 kPa –100 kPa –105 kPa (–0.105 MPa) 0 Plage de pression 100 kPa 500 kPa 1 MPa 0 10 kPa 100 kPa 105 kPa 1 MPa 1.05 MPa Plage de pression nominale du pressostat Plage de pression de réglage du pressostat Annexe 2 Consignes de sécurité Ces consignes de sécurité ont été rédigées pour prévenir des situations dangereuses pour les personnes et/ou les équipements. Ces instructions indiquent le niveau de risque potentiel à l'aide d'étiquettes "Précaution", "Attention" ou "Danger". Elles sont toutes importantes pour la sécurité et doivent être appliquées, en plus des Normes Internationales (ISO/IEC)∗1), à tous les textes en vigueur à ce jour. Précaution: Précaution indique un risque potentiel de faible Attention: Attention indique un risque potentiel de niveau Danger : niveau qui, s'il est ignoré, pourrait entraîner des blessures mineures ou peu graves. moyen qui, s'il est ignoré, pourrait entraîner la mort ou des blessures graves. ∗1) ISO 4414 : Fluides pneumatiques – Règles générales relatives aux systèmes. ISO 4413 : Fluides hydrauliques – Règles générales relatives aux systèmes. IEC 60204-1 : Sécurité des machines – Matériel électrique des machines. (1ère partie : recommandations générales) ISO 10218-1 : Manipulation de robots industriels - Sécurité. etc. Danger indique un risque potentiel de niveau fort qui, s'il est ignoré, pourrait entraîner la mort ou des blessures graves. Précaution Attention 1. La compatibilité du produit est sous la responsabilité de la personne qui a conçu le système et qui a défini ses caractéristiques. Etant donné que les produits mentionnés sont utilisés dans certaines conditions, c'est la personne qui a conçu le système ou qui en a déterminé les caractéristiques (après avoir fait les analyses et tests requis) qui décide de la compatibilité de ces produits avec l'installation. Les performances et la sécurité exigées par l'équipement seront de la responsabilité de la personne qui a déterminé la compatibilité du système. Cette personne devra réviser en permanence le caractère approprié de tous les éléments spécifiés en se reportant aux informations du dernier catalogue et en tenant compte de toute éventualité de défaillance de l'équipement pour la configuration d'un système. 2. Seules les personnes formées convenablement pourront intervenir sur les équipements ou machines. Le produit présenté ici peut être dangereux s'il fait l'objet d'une mauvaise manipulation. Le montage, le fonctionnement et l'entretien des machines ou de l'équipement, y compris de nos produits, ne doivent être réalisés que par des personnes formées convenablement et expérimentées. 3. Ne jamais tenter de retirer ou intervenir sur le produit ou des machines ou équipements sans s'être assuré que tous les dispositifs de sécurité ont été mis en place. 1. L'inspection et l'entretien des équipements ou machines ne devront être effectués qu'une fois que les mesures de prévention de chute et de mouvement non maîtrisé des objets manipulés ont été confirmées. 2. Si un équipement doit être déplacé, assurez-vous que toutes les mesures de sécurité indiquées ci-dessus ont été prises, que le courant a été coupé à la source et que les précautions spécifiques du produit ont été soigneusement lues et comprises. 3. Avant de redémarrer la machine, prenez des mesures de prévention pour éviter les dysfonctionnements malencontreux. 4. Contactez SMC et prenez les mesures de sécurité nécessaires si les produits doivent être utilisés dans une des conditions suivantes : 1. Conditions et plages de fonctionnement en dehors de celles données dans les catalogues, ou utilisation du produit en extérieur ou dans un endroit où le produit est exposé aux rayons du soleil. 2. Installation en milieu nucléaire, matériel embarqué (train, navigation aérienne, véhicules, espace, navigation maritime), équipement militaire, médical, combustion et récréation, équipement en contact avec les aliments et les boissons, circuits d'arrêt d'urgence, circuits d'embrayage et de freinage dans les applications de presse, équipement de sécurité ou toute autre application qui ne correspond pas aux caractéristiques standard décrites dans le catalogue du produit. 3. Equipement pouvant avoir des effets néfastes sur l'homme, les biens matériels ou les animaux, exigeant une analyse de sécurité spécifique. 4. Lorsque les produits sont utilisés en système de vérrouillage, préparez un circuit de style double vérrouillage avec une protection mécanique afin d'eviter toute panne. Vérifiez périodiquement le bon fonctionnement des dispositifs. Consignes de sécurité Lisez les "Précautions d'utilisation des Produits SMC" (M-E03-3) avant toute utilisation. 1. Ce produit est prévu pour une utilisation dans les industries de fabrication. Le produit, décrit ici, est conçu en principe pour une utilisation inoffensive dans les industries de fabrication. Si vous avez l'intention d'utiliser ce produit dans d'autres industries, veuillez consulter SMC au préalable et remplacer certaines spécifications ou échanger un contrat au besoin. Si quelque chose semble confus, veuillez contacter votre succursale commerciale la plus proche. Garantie limitée et clause limitative de responsabilité/clauses de conformité Le produit utilisé est soumis à la "Garantie limitée et clause limitative de responsabilité" et aux "Clauses de conformité". Veuillez les lire attentivement et les accepter avant d'utiliser le produit. Garantie limitée et clause limitative de responsabilité 1. La période de garantie du produit est d'un an de service ou d'un an et demi après livraison du produit, selon la première échéance.∗2) Le produit peut également tenir une durabilité spéciale, une exécution à distance ou des pièces de rechange. Veuillez demander l'avis de votre succursale commerciale la plus proche. 2. En cas de panne ou de dommage signalé pendant la période de garantie, période durant laquelle nous nous portons entièrement responsable, votre produit sera remplacé ou les pièces détachées nécessaires seront fournies. Cette limitation de garantie s'applique uniquement à notre produit, indépendamment de tout autre dommage encouru, causé par un dysfonctionnement de l'appareil. 3. Avant d'utiliser les produits SMC, veuillez lire et comprendre les termes de la garantie, ainsi que les clauses limitatives de responsabilité figurant dans le catalogue pour tous les produits particuliers. ∗2) Les ventouses sont exclues de la garantie d'un an. Une ventouse étant une pièce consommable, elle est donc garantie pendant un an à compter de sa date de livraison. Ainsi, même pendant sa période de validité, la limitation de garantie ne prend pas en charge l'usure du produit causée par l'utilisation de la ventouse ou un dysfonctionnement provenant d'une détérioration d'un caoutchouc. Clauses de conformité 1. L'utilisations des produits SMC avec l'équipement de production pour la fabrication des armes de destruction massive (ADM) ou d'autre type d'arme est strictement interdite . 2. Les exportations des produits ou de la technologie SMC d'un pays à un autre sont déterminées par les directives de sécurité et les normes des pays impliqués dans la transaction. Avant de livrer les produits SMC à un autre pays, assurez-vous que toutes les normes locales d'exportation sont connues et respectées. SMC Corporation (Europe) Austria Belgium Bulgaria Croatia Czech Republic Denmark Estonia Finland France Germany Greece Hungary Ireland Italy Latvia +43 (0)2262622800 +32 (0)33551464 +359 (0)2807670 +385 (0)13707288 +420 541424611 +45 70252900 +372 6510370 +358 207513513 +33 (0)164761000 +49 (0)61034020 +30 210 2717265 +36 23511390 +353 (0)14039000 +39 0292711 +371 67817700 SMC CORPORATION www.smc.at www.smcpneumatics.be www.smc.bg www.smc.hr www.smc.cz www.smcdk.com www.smcpneumatics.ee www.smc.fi www.smc-france.fr www.smc.de www.smchellas.gr www.smc.hu www.smcpneumatics.ie www.smcitalia.it www.smclv.lv [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] Lithuania Netherlands Norway Poland Portugal Romania Russia Slovakia Slovenia Spain Sweden Switzerland Turkey UK +370 5 2308118 +31 (0)205318888 +47 67129020 +48 (0)222119616 +351 226166570 +40 213205111 +7 8127185445 +421 (0)413213212 +386 (0)73885412 +34 902184100 +46 (0)86031200 +41 (0)523963131 +90 212 489 0 440 +44 (0)845 121 5122 www.smclt.lt www.smcpneumatics.nl www.smc-norge.no www.smc.pl www.smc.eu www.smcromania.ro www.smc-pneumatik.ru www.smc.sk www.smc.si www.smc.eu www.smc.nu www.smc.ch www.smcpnomatik.com.tr www.smcpneumatics.co.uk [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] Akihabara UDX 15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, JAPAN Phone: 03-5207-8249 FAX: 03-5298-5362 1st printing RW printing RW 00 Printed in Spain Specifications are subject to change without prior notice and any obligation on the part of the manufacturer.
