ER-signaux et composants

Fonctions
et composants élémentaires
de l’électronique
ER/EN1- IUT GEII
Juan Bravo
1
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Généralités
Signaux électriques
Représentations fréquentielles
Généralités
Dispositifs électroniques

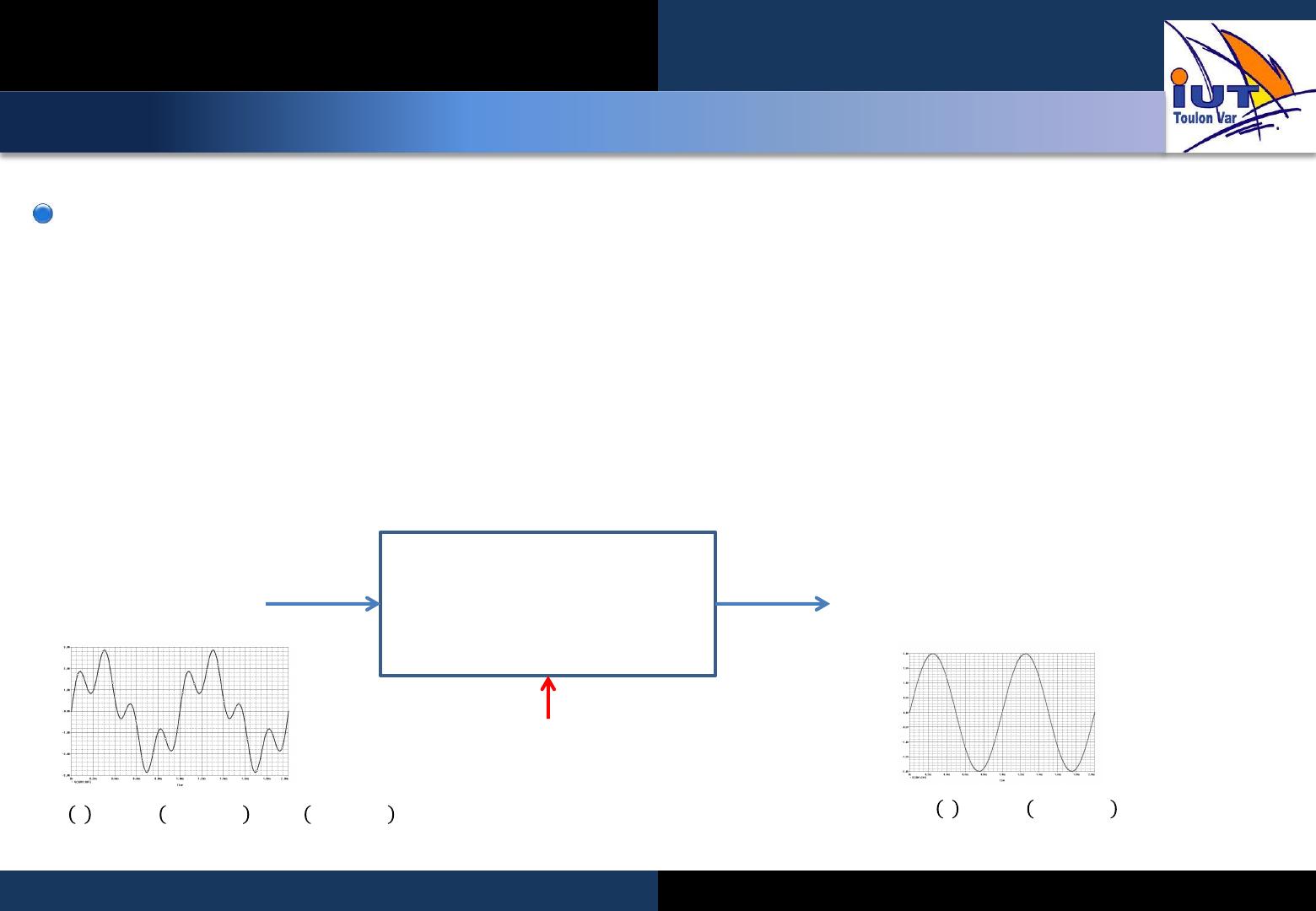

 Objectifs: traiter , distribuer de l’information sous différentes formes
 Les protagonistes
–
–
–
–
Signaux d’entrées: stimule le système
Source d’énergie : nécessaire au bon fonctionnement des composants constituants le système
Le dispositif: traite les signaux d’entrée et fournit des résultats en sortie
Signaux de sorties: résultat attendu de la fonction réalisée par le système
Signaux Entrées
Dispositif
électronique
Signaux Sortie
Source d’ énergie
𝑉𝑠 𝑡 = 2𝑠𝑖𝑛 2𝜋1000𝑡
𝑉𝑒 𝑡 = 2𝑠𝑖𝑛 2𝜋1000𝑡 + 𝑠𝑖𝑛 2𝜋4000𝑡
ER/EN1- IUT GEII
Juan Bravo
2
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Généralités
Signaux électriques
Représentations fréquentielles
Signaux: potentiels et de différence de potentiels

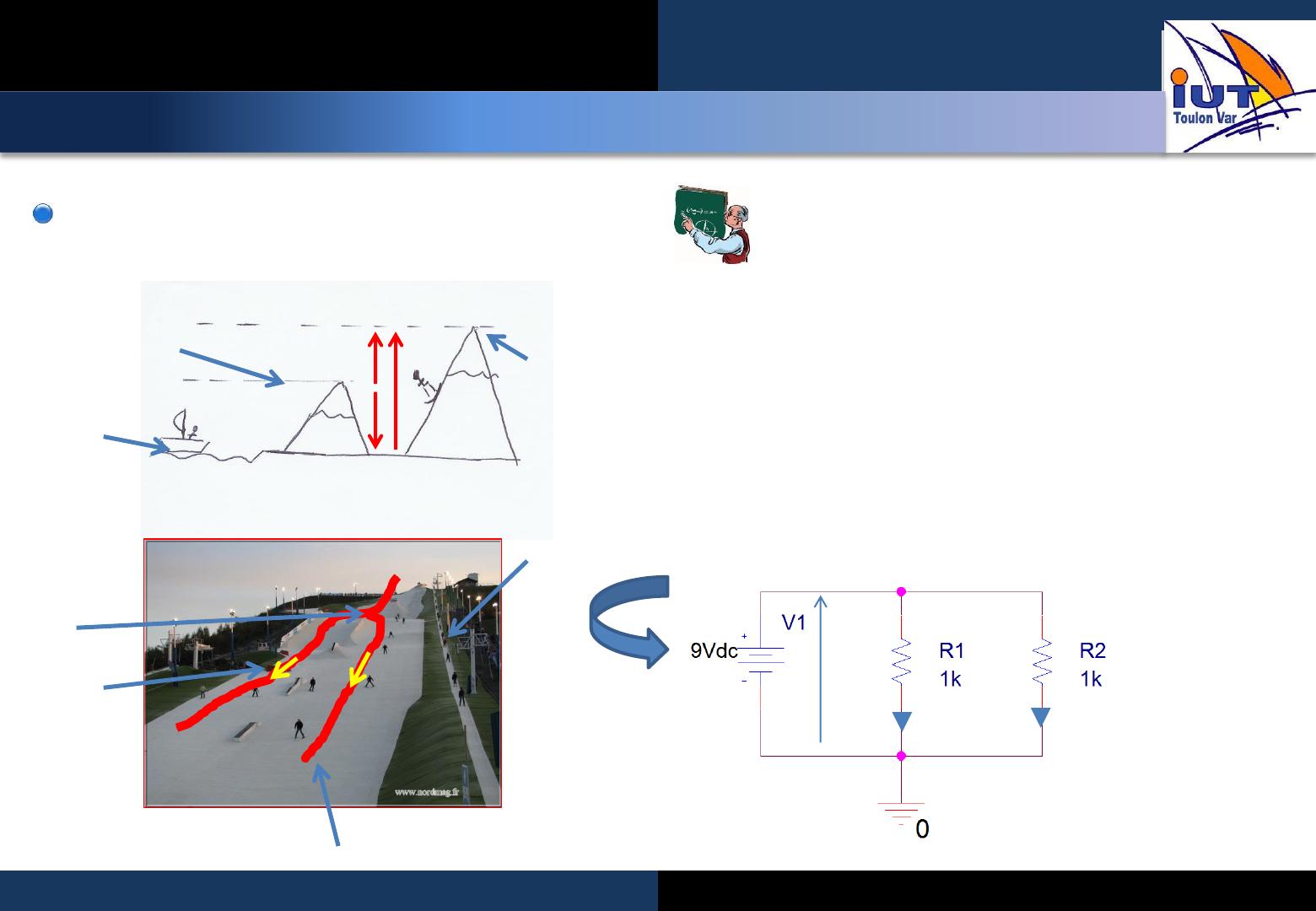

Analogie 1
La différence de potentiels ne dépend pas de
la référence choisie
 potentiel = altitude
Je choisis une référence
des altitudes
+3000m
Mon 0m
-3000m
Le téléski: c’est la pile
A
dérivation
𝑈𝐴𝑀
=
9𝑉
Fléchage des 2
parcours:
Courant des
skieurs
I1 et I2
Intensité du courant I1 =débit des skieurs
parcours 1
ER/EN1- IUT GEII
I1
I2
M
Juan Bravo
3
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Généralités
Signaux électriques
Représentations fréquentielles
Signaux: potentiels et de différence de potentiels

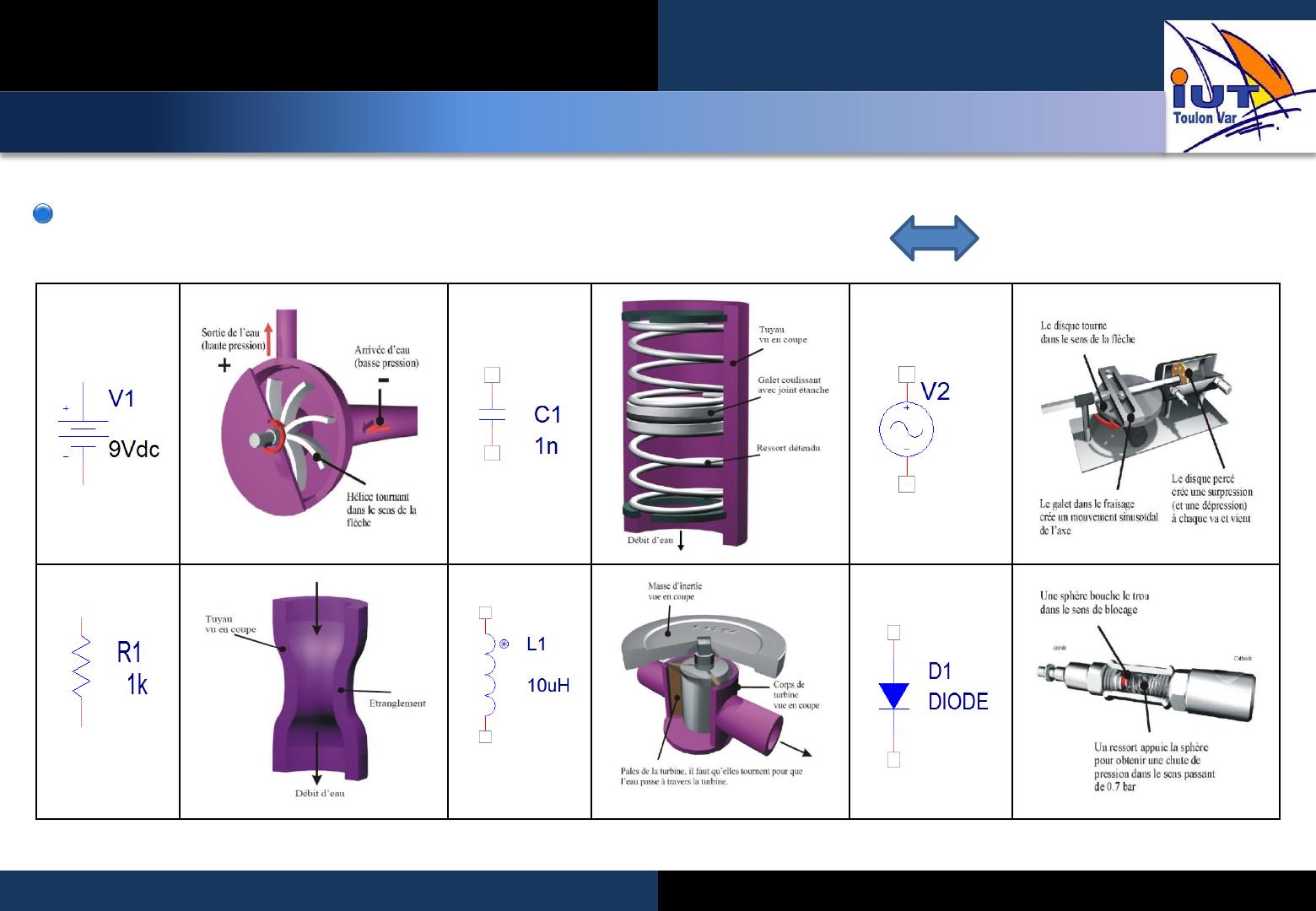

Analogie 2
 hydraulique (Jean-François Pochon)
ER/EN1- IUT GEII
Différence de potentiel
Intensité du courant
Juan Bravo
Différence de pression
Débit hydraulique
4
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Généralités
Signaux électriques
Représentations fréquentielles
Signaux: potentiels et de différence de potentiels

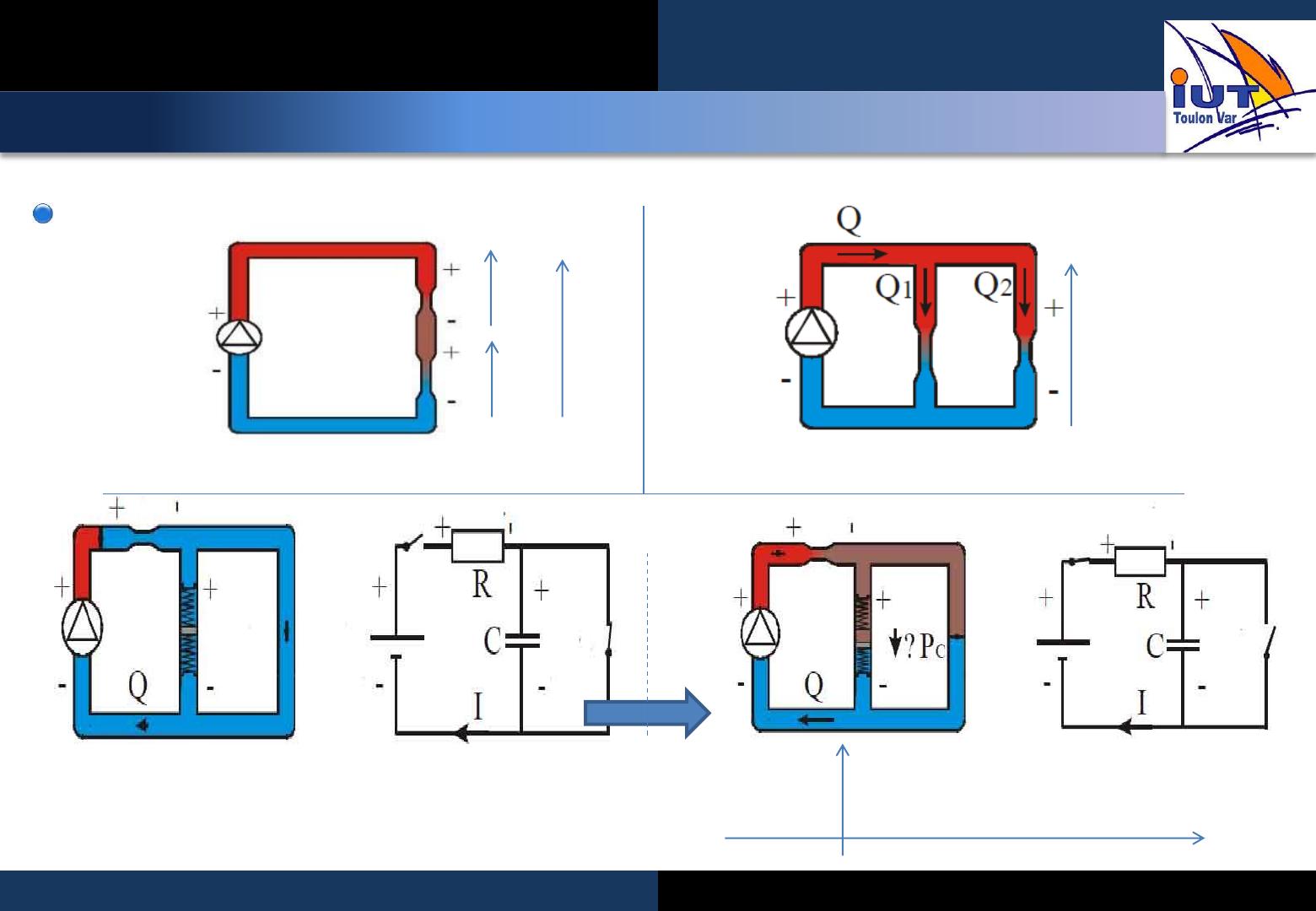

Exemples de dispositifs hydrauliques
débit
PAB
PBM
PAM
PAM=PA-PM
Mise en // d’éléments résistifs
Mise en série d’éléments résistifs
Stockage d’énergie
PAM
t
ER/EN1- IUT GEII
Juan Bravo
5
Généralités
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Signaux électriques
Représentations fréquentielles
Signaux électriques usuels
Sinus
 𝑉 𝑡 = 𝑉𝑚𝑎𝑥 sin 𝑤𝑡 + 𝜑0
400
Vs
Influence amplitude
400
v1(t)
200
200
0
v2(t)
t
0.04
0
0.02
0
0
-200
-200
-400
-400
0.01
0.02
0.03
0.04
Influence fréquence
400
400
300 v1(t)
200
100
v1(t)
v2(t)
200
0
0
0.01
-200
0.02
Influence phase à l’origine
0.03
0.04
0
-100 0
-200
v2(t)
0.01
0.02
0.03
0.04
-300
-400
ER/EN1- IUT GEII
-400
Juan Bravo
6
Généralités
Dispositifs électroniques
Signaux électriques
Fonctions Electroniques
Composants Electroniques
Représentations fréquentielles
Signaux électriques usuels
Rectangle
𝑉 𝑡 = 𝑉𝑚𝑎𝑥 𝑝𝑜𝑢𝑟 𝑡 ∈ [0;α𝑇]
𝑉 𝑡 = 𝑉𝑚𝑖𝑛 𝑝𝑜𝑢𝑟 𝑡 ∈ [α𝑇; 𝑇]

[V]
6
6
5
5
4
4
3
V 3
2
2
1
1
t
0
0
0.00005
ER/EN1- IUT GEII
0.0001
0.00015
0.0002
0
0.0E+0
v1
v2
5.0E-5
Juan Bravo
1.0E-4
1.5E-4
2.0E-4
t [s]
2.5E-4
7
Généralités
Dispositifs électroniques
Signaux électriques
Fonctions Electroniques
Composants Electroniques
Représentations fréquentielles
Signaux électriques usuels
10
Echelon de tension
V1 [V]
8
6

𝑉 𝑡 = 0 𝑝𝑜𝑢𝑟 𝑡 < 0
𝑉 𝑡 = 𝑉𝑚𝑎𝑥 𝑝𝑜𝑢𝑟 𝑡 ≥ 0
4
2
0
-4
-2
0
2
4
6
8
10
t [s]
Triangle symétrique
8V
6
𝑉 𝑡

𝑉 𝑡
𝑇
= −𝑎𝑡 + 𝑏 𝑝𝑜𝑢𝑟 𝑡 ∈ [0; 2]
𝑇
= 𝑎𝑡 + 𝑐 𝑝𝑜𝑢𝑟 𝑡 ∈ [ 2 ; 𝑇]
v2(t)
4
2
0
0.0E+00
-2
t
5.0E-05
-4
1.5E-04
2.0E-04
v1(t)
-6
ER/EN1- IUT GEII
1.0E-04
Juan Bravo
8
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Généralités
Signaux électriques
Représentations fréquentielles
Représentation fréquentielle
Une même information et différentes représentations
Information: je joue une note
Représentation fréquentielle
LA= 440 Hz
Représentation temporelle de
la vibration de la corde
Diagramme de Bode ( cours GE11)
 La réponse à une excitation sinusoïdale reste sinusoïdale ( système SLTI)
20
Système linéaire
v1(t)
10
𝑉1 𝑡 = 𝑉𝑚𝑎𝑥 sin 𝑤𝑡
𝑉2 𝑡 = 𝑨(𝒘). 𝑉𝑚𝑎𝑥 sin 𝑤𝑡 + 𝝋(𝒘)
v2(t)
0
-10
0
0.01
t
0.02
0.03
0.04
-20
ER/EN1- IUT GEII
Juan Bravo
9
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Généralités
Signaux électriques
Représentations fréquentielles
Représentation fréquentielle: Bode
 Pour différent 𝒘 (ou f) on mesure A et 𝝋
f 100Hz
200Hz
500Hz
A
1
0,9
0,8
𝝋
0o
5o
12o
……..
 On trace la représentation fréquentielle
𝐴𝑑𝐵 = 20𝑙𝑜𝑔𝐴 = 20
𝑙𝑛𝐴
𝑙𝑛10
Échelle logarithmique
afin de pouvoir tracer
de grande plage de
fréquence
ER/EN1- IUT GEII
Juan Bravo
10
Généralités
Dispositifs électroniques
Signaux électriques
Fonctions Electroniques
Composants Electroniques
Représentations fréquentielles
Représentation fréquentielle: analyse spectrale
Spectres de fréquences (cours En5- Math 32)
 Série de Fourier: tout signal périodique peut-être décomposé en une somme de sinus
o
𝑓 𝑡 = 𝑎0 +
∞
𝑛=1 𝑏𝑛
sin 𝑛𝑤𝑡 + 𝜑𝑛
 Transformée de Fourier: extension des séries aux signaux non périodes
1ms
 Représentation spectrales
Amplitude
1Khz
3Khz
5Khz
f
Sinus pur
1kHz
Decoupage
Amplitude
f
Mélangeur
1kHz
4kHz
100kHz
Modulation d’amplitude
90kHz
ER/EN1- IUT GEII
Juan Bravo
110kHz
11
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Découpage fonctionnel
Décomposition en fonctions élémentaires
 Découpage d ’un problème complexe en problèmes plus simples
 Approche TOP-DOWN
On part des fonctionnalités attendus puis on scinde le système en blocs fonctionnels
o Les blocs fonctionnels sont à leur tour décrit sous forme plus détaillés
o
Avantages
 Travail collaboratif
 Test unitaires des fonctions
 Réutilisation de blocs
Achat ou création d’IP (Intellectual Property) cores réutilisables.
o Réduction du Time To Market.
o
ER/EN1- IUT GEII
Juan Bravo
12
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Découpage fonctionnel
Un exemple: alarme d’accessoires
 Le contexte
Diagramme avec les différents acteurs
o Etablissement des liens entre les protagonistes
o
– matière : transferts physiques
– énergie : échanges de puissance
– information : contrôles, commandes, ordres,...
 La fonction globale
o
« L´alarme vérifie en permanence la présence des accessoires à protéger. Si elle a été placée en position "on",
elle devra envoyer un ordre de commande du klaxon à l´automobile quand les conditions d´effractions sont
réunies»
 Architectures
Niveau 2
Niveau 1
ER/EN1- IUT GEII
Juan Bravo
13
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Amplifier filtrer
Amplifier
 Objectif: amplifier la tension ou le courant d’entrée d’un capteur par exemple
o
Le rapport de la grandeur de sortie sur grandeur d’entrée à une fréquence donnée définit le
coefficient d’amplification
– Valide si pas de distorsion ( exemple saturation)
o
Lorsque cette amplification varie en fonction de la fréquence on parle plutôt de fonction de
20
transfert
vs(t)
– Forme complexe de l’amplification: gain, phase
Ve(t)
Filtrer
Vs(t)
A
v1
10
ve(t)
0
0
0.01
0.02
0.03
0.04
-10
-20
 Objectif: supprimer ou conserver que certaines fréquences du signal d’entrée
 On distingue 4 grandes familles de filtrage
PASSE-HAUT
ER/EN1- IUT GEII
PASSE-BAS
PASSE-BANDE
Juan Bravo
REJECTEUR DE BANDE
14
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Amplifier filtrer
Exemple d’un filtrage passe-bas
1kHz
Représentation temporelle
Représentation fréquentielle
1kHz
ER/EN1- IUT GEII
1kHz
4kHz
Juan Bravo
4kHz
15
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Alimenter en énergie
Objectifs:
DC
 Utiliser et transformer la source d’énergie du système
 Obtenir une tension CONTINUE nécessaire :
15
à la réalisation de certaines fonctions
o à l’alimentation des circuits intégrés
o
– Tensions : 1.8, 3.3, 5 ,9, 12, 24 𝑉𝑑𝑐
e
DC
10
10
s
5
5
0
0
0
0.02
0.04
0.06
Deux grandes familles de conversions
0
t
0.02
0.04
0.06
t
 Conversion DC-DC
AC
On part du continu pour obtenir du continu mais avec des
caractéristiques différentes
o Convertisseur linéaires(1ème année)
o Convertisseur à découpages (2ème année)
400
e
o
 Conversion AC-DC
On part du secteur pour obtenir du continu
o Nécessite un assemblage de sous-fonctions
o
DC
10
200
s
0
0
-200
0.02
t
0.04
5
0
0
0.02
0.04
0.06
t
-400
ER/EN1- IUT GEII
Juan Bravo
16
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Conversion DC-DC
Réguler
 Objectif: maintenir la tension de sortie constante ∀𝑉𝑒 et ∀𝐼𝑠
 Bouclage de la sortie et comparaison à une tension de référence
 Composants intégrés appelé régulateur de tension
o
Régulateur linéaire
Régulateur à découpage
14
ve
12
10
8
vs
6
4
2
0
0
0.02
0.04
0.06
0.08
Stabiliser tension
 même objectif que précédemment
 Pas de bouclage (boucle ouverte)
 Utilisation de composants discrets
o
Diode zéner + filtrage éventuels
ER/EN1- IUT GEII
Juan Bravo
17
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Conversion AC-DC: fonctions secondaires
Adapter niveau secteur
Adapter
tension
 Objectif: abaisser (en général) le niveau de tension du secteur
 Un composant privilégié
o
400
Le transformateur de tension
100
ve(t)
200
symbole
vs(t)
0
composant
-200
50
0
t 0
0.04
-50
0.02
-400
-100
Redresser tension
 Objectif: obtenir une tension à valeur moyenne non nulle
o
Ve
Vs
Vac -> Vdc
 Un composant privilégié
o
Vs
La diode
Ve
ER/EN1- IUT GEII
Juan Bravo
18
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Conversion AC-DC: fonctions secondaires
Filtrer
Interprétation temporelle
 Objectifs:
atténuer les ondulations du redressement
o Obtenir la tension la « plus lisse » possible
o
Filtrer
Interprétation fréquentielle
Stabiliser ou réguler
 Déjà vu
ER/EN1- IUT GEII
Juan Bravo
19
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Générer
6
4
V
2
0
Fonction astable
 Objectifs: créer signal périodique à 2 états
o
0
Notion haut/bas , vrai/faux
0.0001
0.0002
t
Fonction oscillateur
 Objectifs: créer signal périodique sinusoïdal
Fonction temporiser (thème 1)
𝑡 = 𝑥𝑥𝑥 𝑠𝑒𝑐
 Objectifs: générer une impulsion calibrée en temps
déclenchement
Périodique ou non
o Nécessite une entrée de déclenchement (trigger)
o
Fonction comparer
 Objectifs: comparer deux tensions entre elles
Résultat du type haut/bas , vrai/faux
o Signaux fixes ou variables
o
ER/EN1- IUT GEII
Juan Bravo
20
Dispositifs électroniques
Fonctions Electroniques
Méthodologie
Fonctions usuelles
Composants Electroniques
Interfacer ( Coupler)
Interface
 Objectif: terme générique pour désigner une adaptation des grandeurs électriques entre 2
blocs
 Notions connexes: coupleur, driver
Drivers
 Drivers de ligne de communication
o
Usb, CAN, RS232
 Drivers de composant
o
Transistor de puissance
Interface de puissance
 Interrupteur commandé
o
Relais, transistor
 Convertisseurs commandés
o
AC/DC, DC/DC, DC/AC ( variateur de vitesse pour moteur)
ER/EN1- IUT GEII
Juan Bravo
21
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Résistor
Le composant
Effet Résistif
 résistance au passage des électrons
 Cette résistance se traduit par un échauffement: effet Joule
𝑝 𝑡 = 𝑈 𝑡 . 𝐼(𝑡)
1 𝑇
𝑃 = 0 𝑈 𝑡 𝐼 𝑡 𝑑𝑡
𝑇
[VA]
[𝑊]
Symboles
R=résistance du résistor
Modèles
 Résistor idéalisé
i
A
B
𝑈𝐴𝐵 t = 𝑅. 𝐼(t)
𝒈𝒓𝒂𝒏𝒅𝒆𝒖𝒓𝒔 𝒄𝒐𝒏𝒕𝒊𝒏𝒖𝒆𝒔
𝑈2
𝑃 = 𝑈𝐼 =
= 𝑅𝐼 2
𝑅
𝑈𝐴𝐵
ER/EN1- IUT GEII
Juan Bravo
22
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Résistor
 Modèle hautes fréquences
A
b
𝑈𝐴𝐵 t = 𝑅. 𝐼(t)
Paramètre du résistor
 Sa résistance nominale normalisé
o
marquage
Ne Manger Rien
Ou Je Vous Bats
Violemment
Gros Bêta
ER/EN1- IUT GEII
Juan Bravo
23
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Résistor
 Tolérance
o
Série normalisée par tolérances associées
 Puissance nominale
grandeurs continues
grandeurs sinusoïdales
𝑃=
P
Autres
𝑃=
1
𝑇
𝑈2
= 𝑅𝐼 2
𝑅
U eff2
R
 RI eff2
𝑇
𝑈 𝑡 𝑖 𝑡 𝑑𝑡
0
Puissance normalisées [W]
 Technologie
–
Couche carbone
•
•
•
•
–
Couche métallique
•
•
•
•
–
Prix faible
1/4W -> 2W
1  -> 2M
5% à 0.05%
Bobinées
•
•
–
Usage courant en E12 et 24
1/8W -> 3W
-> 10M
Fréquence ->10Mhz
Moulées série E24 ->2W
Vitrifiées: 13 à 320W
CMS
•
•
•
ER/EN1- IUT GEII
Prix faible
1/4W -> 2W
1  -> 10M
Juan Bravo
24
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Résistor
Autres composants
 Potentiomètre
composant
principe
symbole
modèle
 Réseaux de résistances
ER/EN1- IUT GEII
Juan Bravo
25
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Condensateur
Le composant
structure céramique
structure électrolytique
Effet capacitif
 Accumulation de charges électriques sur les armatures
 Relation entre la charge stockée et la tension aux bornes du condensateur
t  t1 Q1  C.U1
 Q  C U  U   C V

1
2
[C]
[F]
[V]
t  t2 Q2  CU 2
Q  C.U
Symbole

U
Charge d’un électron
e≈ - 1,602 ×10-19 C
ER/EN1- IUT GEII
Juan Bravo
26
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Condensateur
Modèles
A
B
i
 Condensateur idéal
Il ne peut y avoir de
discontinuité de
tension aux bornes
d’un condensateur
dU AB
iC
dt
U AB
U AB
 Modèle hautes fréquences
iC
t
dU AB
dt
Paramètre du condensateur
 Sa capacité normalisé ( utilisation des série E6 à E24 en ER)
o
marquage
Marquage direct
Marquage type exposant
Marquage autre
Marquage couleur
en pF
Du bon sens
Utiliser la techno du condensateur
La taille du condo donne une indication
1.0
Unité par défaut: picofarad
(pF=𝟏𝟎−𝟏𝟐 )
ER/EN1- IUT GEII
Juan Bravo
27
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Condensateur
 Tolérance
o
Piège
100k≠100.103
Code Lettre
 Tension nominale
o
Tension max à ne pas dépasser sous peine de claquage du diélectrique
 Technologie
o
Plastique
–
–
Polyester
polycarbonates..
Céramique
o Tantale
o Electrolytique ….
o
MKS, réalisée avec un isolant en
polystyrène
(polysulfone métallisé,
styroflex, ...)
tantale
céramique multi-couches
MKP polypropylène
ER/EN1- IUT GEII
CMS
Juan Bravo
.
Électrolytiques polarisés
28
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Condensateur
Choisir la technologie
ER/EN1- IUT GEII
Juan Bravo
29
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Condensateur de découplage
Des fils pas si parfaits
 Comportement inductif parasite problématique lors des transitoires de fonctionnement
des circuits
ou
modélisation
 Une solution
o
Mise en // d’un ou plusieurs condensateurs de découplage
– Si utilisation d’un C>qquF
» mise en // de condo plastique ou céramique afin de diminuer la résistance série équivalente
– Pour les grands bruiteurs utilisation de tantales (plus chers) + céramique en //
Stratégie de découplage
Au plus près
du
composant
ER/EN1- IUT GEII
Juan Bravo
30
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Condensateur: application
Ne pas confondre la tension
aux bornes du condensateur
et la tension de sortie
Charge d’un condensateur
 réponse à un échelon de tension
Circuit intégrateur ( passe-bas)
Circuit dérivateur( passe-haut)
ER/EN1- IUT GEII
Juan Bravo
31
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Bobine
Le composant
Effet inductif
 Un courant dans un conducteur crée un champ magnétique
 Le flux représente la quantité d’induction magnétique au travers d’une surface
𝝓 𝒕 = 𝑵𝝋 = 𝑳𝒊 𝒕
Symboles
Modèle
 Bobine parfaite
𝑈𝐴𝐵
ER/EN1- IUT GEII
i
𝑈𝐴𝐵
𝑑𝑖
=𝐿
𝑑𝑡
𝜙 𝑡 = 𝑁𝜑 = 𝐿𝑖 𝑡 ⇒ 𝑈 =
Juan Bravo
𝑑𝜙
𝑑𝑡
=𝑁
𝑑𝜑
𝑑𝑡
=𝐿
𝑑𝑖
𝑑𝑡
32
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Bobine
 Modèle HF
Paramètres d’une bobine (self)
 Son inductance L
Unité: [H]
o Tolérance
o
 Courant efficace ou courant continu
 Fréquence de travail
o
Notion de bande passante
o
Facteur de qualité: 𝑄 =
ER/EN1- IUT GEII
𝐿𝑤
𝑟
Juan Bravo
33
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Pile et accumulateurs
Composants
Objectif
 Alimenter en énergie des dispositifs électronique
 Stockage d’énergie sous forme électrochimique
o
accumulateur: stockage réversible / pile: non réversible
 Mise en série de cellules élémentaires pour former des batteries (d’accumulateurs)
Symboles
Modèle
 Source de tension parfaite
i
𝑈𝐴𝐵 = 𝑐𝑠𝑡𝑒 ∀𝑖
𝑈𝐴𝐵
𝑈𝐴𝐵
i
Différents symboles
ER/EN1- IUT GEII
Juan Bravo
34
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Pile et accumulateurs
i
 Source de tension imparfaite
A
𝑈𝐴𝐵
𝑈𝐴𝐵 = 𝑈𝑔 − 𝑅𝑖
𝑈𝐴𝐵
𝑈𝑔
i
B
Point de fonctionnement
 Interprétation graphique
o
Intersection entre les courbes générateur U=f(i) et récepteur U=g(i)
I
Hyperbole de
dissipation
maximale
U
u
Le point de fonctionnement est
défini par la solution (U0,I0)
Pmax
i
 Résolution analytique
o
Système de 2 équations à 2 inconnues
𝑈 = 𝑓 𝑖 = é𝑞𝑢𝑎𝑡𝑖𝑜𝑛 𝑔é𝑛é𝑟𝑎𝑡𝑒𝑢𝑟
𝑈 = 𝑔 𝑖 = é𝑞𝑢𝑎𝑡𝑖𝑜𝑛 𝑐ℎ𝑎𝑟𝑔𝑒
ER/EN1- IUT GEII
Juan Bravo
35
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Pile et accumulateurs: point de fonctionnement
 Stabilité du point de fonctionnement
o
Étude des variations lors d’une perturbation d’une des grandeurs électriques
– Outils et étude en cours d’automatique 2ème année
– Possibilité d’interprétation graphique pour conclure sur la stabilité
Exemple de perturbations en courant
u
u
Récepteur
UG>UR
i augmente
P
P
UG<UR
i diminue
U
Récepteur
U
Générateur
Générateur
i
i
I”
I
ER/EN1- IUT GEII
I
I’
Etude rapide: on passe de I à I’ =>
Ug<Ur=> i va diminuer => OK
UG<UR
i diminue
Etude plus fine: on peut faire
apparaître la trajectoire de U et I
Même résultat OK
Juan Bravo
36
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Pile et accumulateurs
 Exemple 2: point NON STABLE
On remarque ici que nous
allons converger vers un
nouveau
point
de
fonctionnement non désiré
Etude rapide: on passe de I à I’ =>
Ug<Ur=> i va diminuer => KO
Trajectoire: KO
Le point de fonctionnement est stable si la pente de la
caractéristique du générateur est inférieure à celle du
récepteur
ER/EN1- IUT GEII
Juan Bravo
37
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Semi-conducteurs discret
Famille des diodes
 Redressement, source de tension, capacité contrôlée, source lumineuse
Famille des transistors
 Interrupteurs commandés, source de courant contrôlée
canal N
canal P
Transistors JFET
Transistors bipolaires
ER/EN1- IUT GEII
Transistors MOS
Transistors à effet de champs
Juan Bravo
38
Dispositifs électroniques
Fonctions Electroniques
Composants Electroniques
Semi-conducteurs composants
Les fonctions logiques
Divers
Régulateur de tension
Maintenir tension
constante en sortie
ER/EN1- IUT GEII
Amplificateur opérationnel
555
Microcontrôleur
Amplifier les signaux d’entrées
Fonction astable et
monostable
Fonction de commande
numérique
Juan Bravo
39
