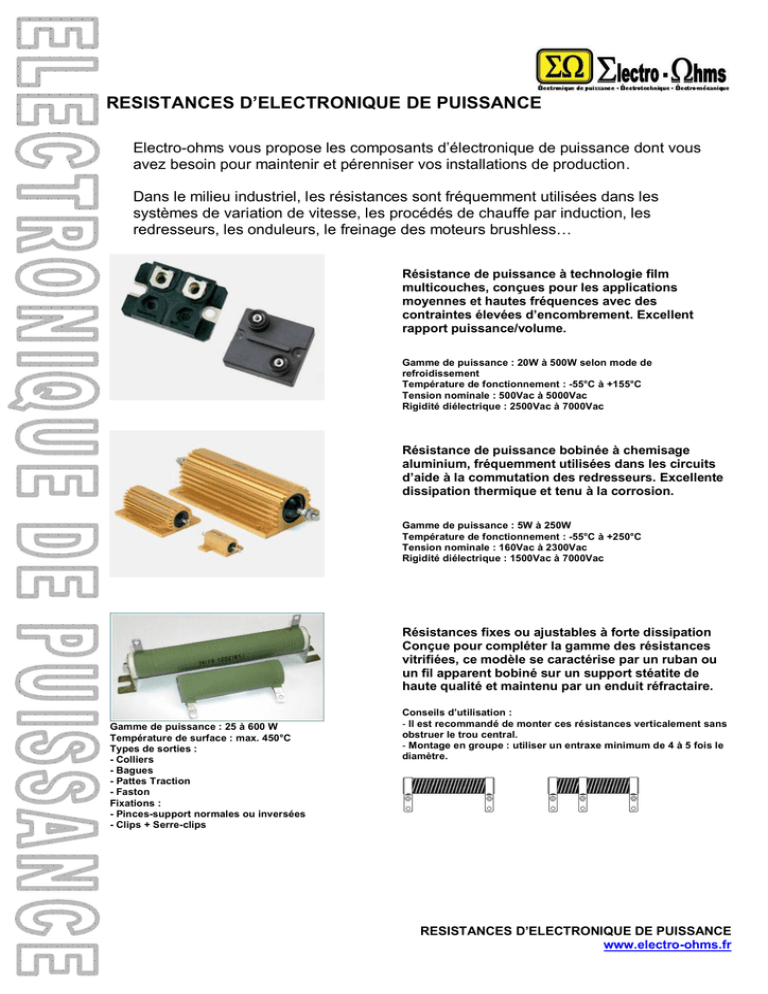

RESISTANCES D’ELECTRONIQUE DE PUISSANCE
www.electro-ohms.fr
RESISTANCES D’ELECTRONIQUE DE PUISSANCE
Electro-ohms vous propose les composants d’électronique de puissance dont vous
avez besoin pour maintenir et pérenniser vos installations de production.
Dans le milieu industriel, les résistances sont fréquemment utilisées dans les
systèmes de variation de vitesse, les procédés de chauffe par induction, les
redresseurs, les onduleurs, le freinage des moteurs brushless…
Résistance de puissance à technologie film
multicouches, conçues pour les applications
moyennes et hautes fréquences avec des
contraintes élevées d’encombrement. Excellent
rapport puissance/volume.
Gamme de puissance : 20W à 500W selon mode de
refroidissement
Température de fonctionnement : -55°C à +155°C
Tension nominale : 500Vac à 5000Vac
Rigidité diélectrique : 2500Vac à 7000Vac
Résistance de puissance bobinée à chemisage
aluminium, fréquemment utilisées dans les circuits
d’aide à la commutation des redresseurs. Excellente
dissipation thermique et tenu à la corrosion.
Gamme de puissance : 5W à 250W
Température de fonctionnement : -55°C à +250°C
Tension nominale : 160Vac à 2300Vac
Rigidité diélectrique : 1500Vac à 7000Vac
Gamme de puissance : 25 à 600 W
Température de surface : max. 450°C
Types de sorties :
- Colliers
- Bagues
- Pattes Traction
- Faston
Fixations :
- Pinces-support normales ou inversées
- Clips + Serre-clips
Résistances fixes ou ajustables à forte dissipation
Conçue pour compléter la gamme des résistances
vitrifiées, ce modèle se caractérise par un ruban ou
un fil apparent bobiné sur un support stéatite de
haute qualité et maintenu par un enduit réfractaire.
Conseils d’utilisation :
- Il est recommandé de monter ces résistances verticalement sans
obstruer le trou central.
- Montage en groupe : utiliser un entraxe minimum de 4 à 5 fois le
diamètre.

RESISTANCES D’ELECTRONIQUE DE PUISSANCE
www.electro-ohms.fr
Température de surface : max. 300°C
Types de sorties :
- Colliers
- Bagues
- Faston
Fixations :
- Pinces-support normales ou inversées
- Clips + Serre-clips
Résistances siliconées fixes et ajustables
Ce type de résistance, d'un usage courant dans
l'industrie, tant en matériel «professionnel» que
«grand public», est caractérisé par une gamme de
valeurs très large et une adaptation facile sur circuit
imprimé ou en montage conventionnel.
Conseils d’utilisation :
- Il est recommandé de monter ces résistances verticalement sans
obstruer le trou central.
- Montage en groupe : utiliser un entraxe minimum de 4 à 5 fois le
diamètre.
Gamme de puissance : 160 à 1000 W
Température de surface : 450°C max.
Types de sorties :
- Colliers
- Pattes Traction
- Faston
Fixation :
Pinces- support normales ou inversées
Résistances ondulées sur champ
Très forte dissipation, excellente tenue aux
surcharges de courte durée, définissent ce modèle
conçu pour les utilisations de haute fiabilité.
Conseils d’utilisation :
- Il est recommandé de monter ces résistances
verticalement sans obstruer le trou central.
- Montage en groupe : utiliser un entraxe minimum de 4 à 5
fois le diamètre.
sorties : pattes traction
Gamme de puissance : 20 à 800 W
Types de sorties :
- Colliers
- Pattes Traction
- Bagues
- Faston
Fixations :
- Pinces-support normales ou inversées
- Clips + Serre-clips
Conseils d’utilisation :
- Il est recommandé de monter ces résistances
verticalement sans obstruer le trou central.
- Montage en groupe : utiliser un entraxe
minimum de 4 à 5 fois le diamètre.
Résistances vitrifiées
Ces résistances sont conçues selon les normes NFC
93214. Elles sont revêtues d'un émail vitrifié haute
température qui leur confère une grande robustesse
et une dissipation élevée. De plus, pour tenir compte
des surcharges fréquemment rencontrées dans les
domaines difficiles comme la traction ferroviaire, le
support est constitué d'une céramique spéciale,
revêtue d'un émail à caractéristiques très élevées,
selon un processus de fabrication particulier. Cela
permet de dépasser très largement les exigences
des spécifications applicables. En particulier ces
modèles sont conformes à la spécification : SNCF
CF 62 – 101.

RESISTANCES D’ELECTRONIQUE DE PUISSANCE
www.electro-ohms.fr
Selon les gammes de valeurs ohmiques, leur
présentation
diffère par la forme :
- Tubes,
- Bâtonnets,
- Disques et anneaux,
- Spécial
Résistances carbone
Les résistances fixes au carbone sont des
résistances en céramique conductrice dans la
masse.
Elles sont élaborées à partir de silico-aluminates et
de carbone, et cuites à haute température. Ce
procédé de type céramique rend la self-inductance
du matériau négligeable.
Elles ont une grande capacité d'absorption d'énergie
transitoire et sont donc capables de supporter des
puissances très importantes pendant des temps très
courts.
Clips
Serre-clips
Pinces-support
Gamme de puissance : 25W à 2500 W
Température de surface : 350°C max.
Types de sorties :
- bornes à visser
- Faston
Fixations :
- écrou axial
- étrier de fixations
Potentiomètres bobinés avec revêtement en émail
vitrifiée haute température. De conception robuste,
elles sont particulièrement efficaces en milieu
industriel.
Voir également : Résistances de chauffe industrielle
Résistances de fours
