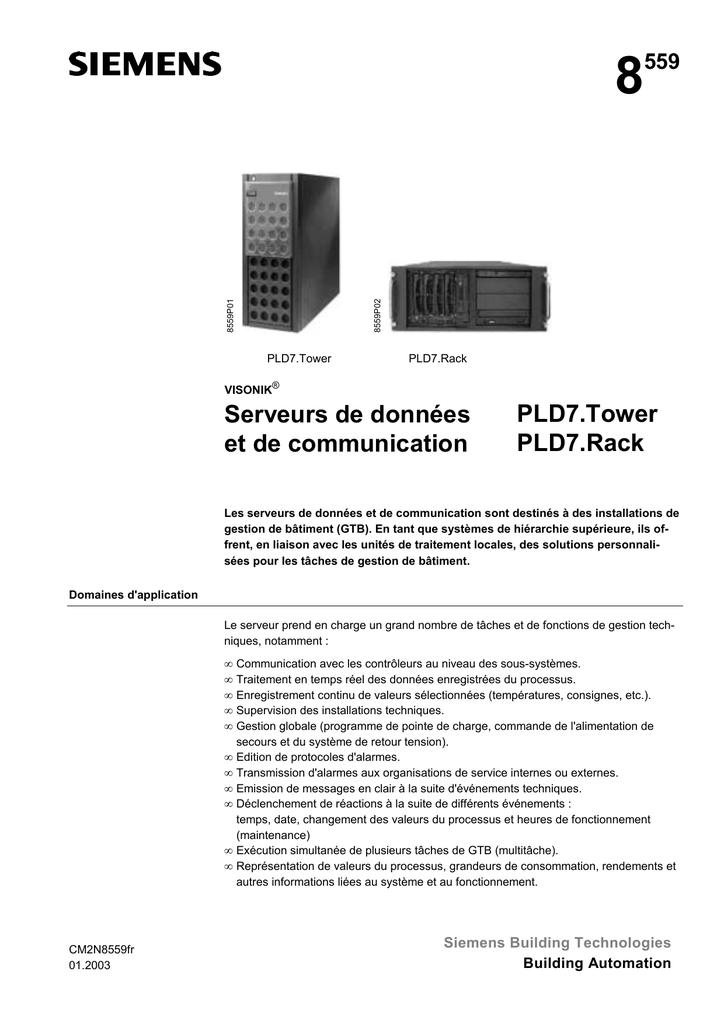

Serveurs de données et de communication PLD7.Tower PLD7.Rack

CM2N8559fr
01.2003
Siemens Building Technologies
Building Automation
8
559

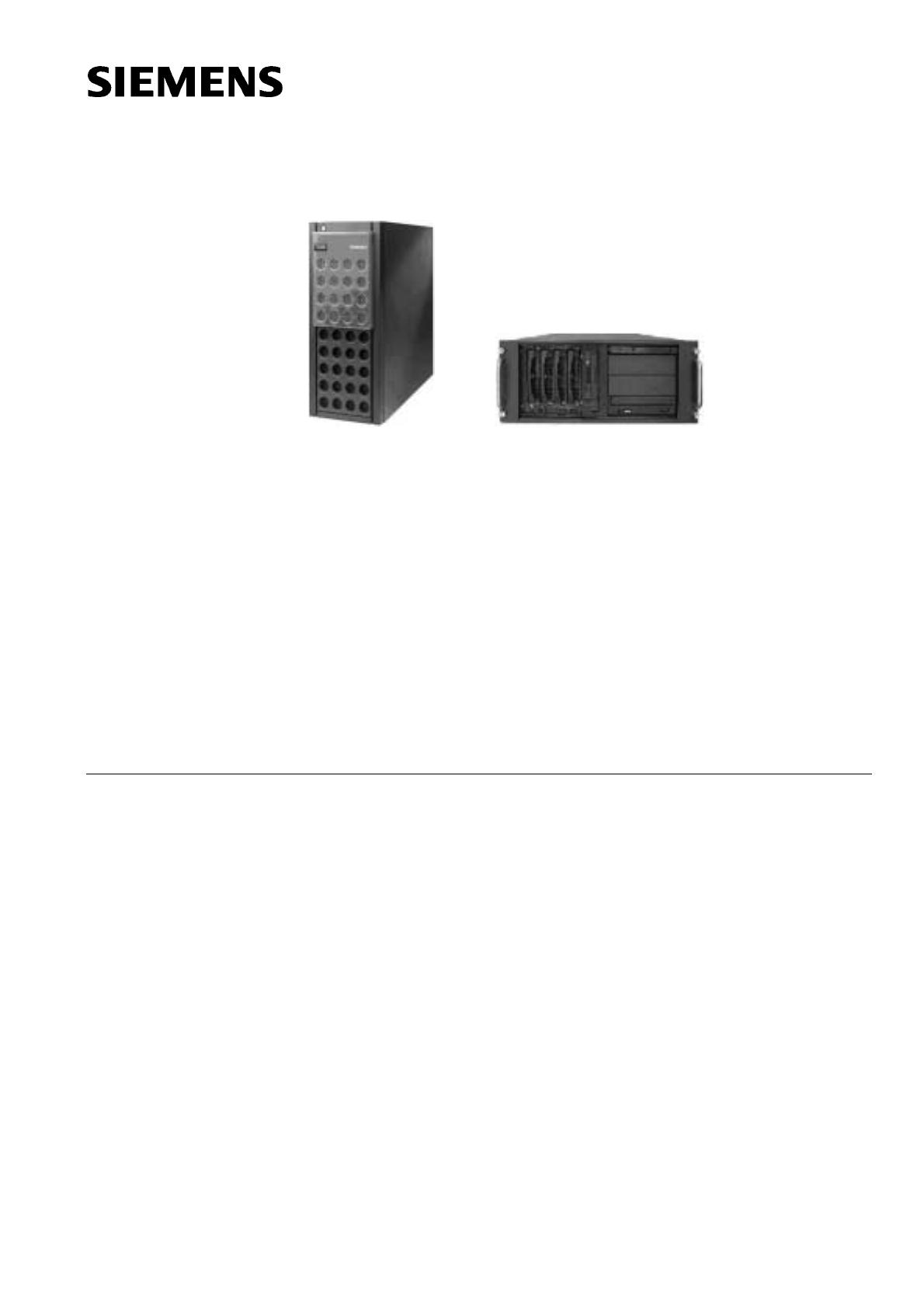

PLD7.Towe
r
PLD7.Rack
VISONIK
®
Serveurs de données
et de communication PLD7.Tower
PLD7.Rack
Les serveurs de données et de communication sont destinés à des installations de
gestion de bâtiment (GTB). En tant que systèmes de hiérarchie supérieure, ils of-
frent, en liaison avec les unités de traitement locales, des solutions personnali-
sées pour les tâches de gestion de bâtiment.
Domaines d'application
Le serveur prend en charge un grand nombre de tâches et de fonctions de gestion tech-
niques, notamment :
• Communication avec les contrôleurs au niveau des sous-systèmes.
• Traitement en temps réel des données enregistrées du processus.
• Enregistrement continu de valeurs sélectionnées (températures, consignes, etc.).
• Supervision des installations techniques.
• Gestion globale (programme de pointe de charge, commande de l'alimentation de
secours et du système de retour tension).
• Edition de protocoles d'alarmes.
• Transmission d'alarmes aux organisations de service internes ou externes.
• Emission de messages en clair à la suite d'événements techniques.
• Déclenchement de réactions à la suite de différents événements :
temps, date, changement des valeurs du processus et heures de fonctionnement
(maintenance)
• Exécution simultanée de plusieurs tâches de GTB (multitâche).
• Représentation de valeurs du processus, grandeurs de consommation, rendements et
autres informations liées au système et au fonctionnement.
8559P01 8559P02

2/6
Siemens Building Technologies Serveurs de données et de communication PLD7… CM2N8559fr
Building Automation 01.2003
• Exploitation des fonctions GTB via des interfaces entièrement graphiques.
• Connexion de systèmes couplés et de systèmes tiers.
• Exploitation de systèmes de GTB en réseau.
Références et désignations
Le serveur PLD7 existe en deux modèles avec des licences de logiciels évolutifs et des
options :
Boîtier tour : Boîtier rack 19”:
PLD7.TOWER PLD7.RACK
Options :
nombre de sous-systèmes : 5, 10, 15, 25, 50, 75, 100, 150, 200
nombre de postes de gestion Insight (licences)
serveurs redondants

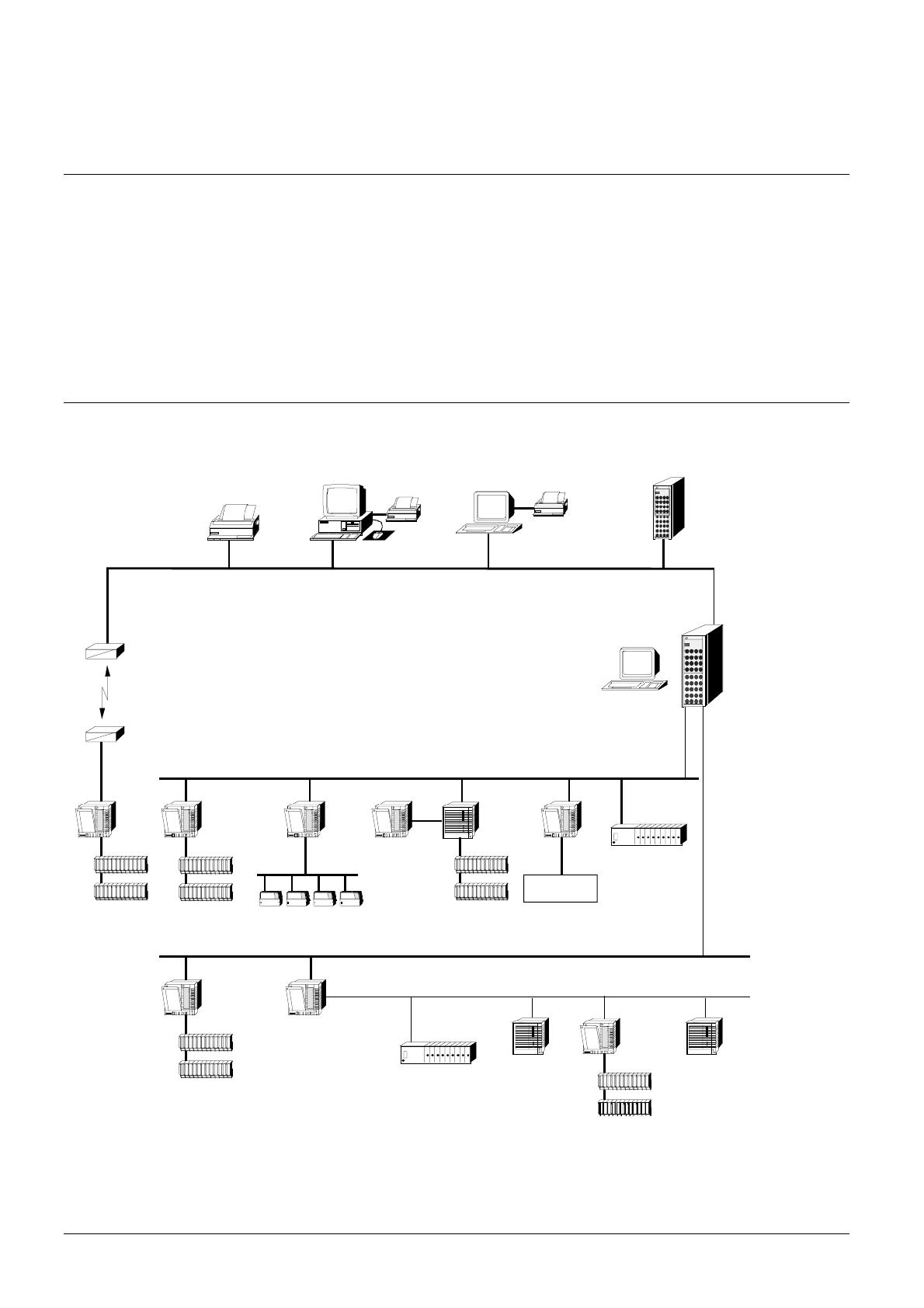

Configuration de système
Exemple d'une configuration système VISONIK :
DCS
PLD7...
BPS EKL-X
CFEBPS BPS PRV1PVS
EKL-X
EcuBPSNetBPS
PRV1 BPS CFE
Niveau automation (Building Level Network (SDLC) )
Niveau automation (Building Level Network (Ethernet))
Insight
Niveau de commande (Management Level Network)
Régulateurs TEC
Interconnexion v
boucle SDLC,
interface V.24
ou réseau
Système tiers
intégré
.
Imprimante
Niveau terrain
(FLN)
8
558Z01fr
Imprimante Imprimante
Insight
intégré

3/6
Siemens Building Technologies Serveurs de données et de communication PLD7… CM2N8559fr
Building Automation 01.2003
Configuration minimale matériel
Les éléments suivants du matériel sont installés en usine dans le serveur :
Sous réserve de modifications de l'équipement de base des calculateurs.
Tour et rack Référence
PC de base
Attention : le clavier et l'écran sont à commander à part !
– Boîtier (Tour ou Rack 19”) 1
– Souris 1
CPU Carte mère unité centrale supporte le bus graphique AGP, Bus PCI
- 1 souris (PS/2)
- 1 clavier (PS/2)
- 1 réseau LAN, fast IDE Controller
- 2 interfaces Com V.24 (9 broches)
- 1 interface parallèle Centronics (25 broches )
- 4 interfaces USB (2 x externes; 2 x internes)
1 ALD7.MB-FSC
– Pentium / Mémoire (SDRAM)
1,8 GHz / 512 Moctets mémoire 1
– Carte PC-M multifonction avec :
- Watchdog
- Horloge radio
- Reset automatique
1 ALD7.M/KIT
– Carte graphique PC-G AGP, 16 Moctets, 1024x768 pixels 1 ALD7.G1600/16
– Carte son Creative Labs SB PCI, résolution 128 Bits 1 ALD7.AUDIO
– Carte réseau sur la carte mère 1
Mémoires de masse :
– Lecteur de disquette 3.5”, 1.44 Moctets 1
– Lecteur / graveur de CD 5.25”, 24x12x40 IDE 1 ALD7.CDRW
– Disque dur hot plug 36 Goctets (Ultra2wide) (SCSI) 1 ALD7.F
– Contrôleur RAID Mylex U160 SCSI int. / extension 16 Moctets 1 ALD7.RAID
Equipement de base logiciel
Les programmes suivants sont installés en usine dans le serveur et prêts à fonctionner :
– Système d'exploitation Windows 2000 Professional A commander. Référence : ALD7.W2KP/XX
où XX correspond au code de la langue, soit FR pour français
– Logiciel VISONIK PPE1.005 (fonctionnalités selon le tableau ci-dessous)
– VISONIK INSIGHT PPV08.005
– Emulateur VT100 pour le raccordement de terminaux dans une fenêtre sur $T1

4/6
Siemens Building Technologies Serveurs de données et de communication PLD7… CM2N8559fr
Building Automation 01.2003
Options
Les logiciels et composants supplémentaires suivants peuvent être ajoutés à l'équipe-
ment de base.
Sous réserve de modifications des composants optionnels des ordinateurs.
Nombre
maximal Référence
– VISONIK INSIGHT sur PLD
– Carte graphique PC-G AGP, 64 Moctets, 1024x768 pixels 1
1PPV08.010 ... 200 ALD7.G1600/64
– Onduleur (USV) A1000 1 kVA 1 ALD7.USV
Equipement pour le raccordement au réseau Automation :
– Kit SDLC/FSK pour l'exploitation de boucles SDLC, comprenant
- Carte PC-S
- Câble de raccordement au panneau SDLC
- Panneau de raccordement SDLC 6x25 D-Sub
1 ALD7.S6/KIT
LVR1.4401-E
– Unités de raccordement aux boucles SDLC (non fournies) 6 LVR2.4321
– Câble pour les unités de raccordement (longueur 6 m ou 12 m, non
fournis) 6
6LVR1.4401-E
LVR1.4402-E
Equipements pour interfaces supplémentaires :
– Serveur de terminaux (4 x V.24 interfaces), comprenant
- Câble d'alimentation 230 V~
- 1câble de configuration V.24
- 1 câble de réseau 12 m croisé
– Serveur de terminaux (8 x V.24 interfaces), comprenant
- Câble d'alimentation 230 V~
- 8 câbles de raccordement V.24
- 1 câble de configuration V.24
- 1 câble de réseau 12 m croisé
– Serveur de terminaux (16 x 9 V.24 interface), comprenant
- Câble d'alimentation 230 V~
- 16 câbles de raccordement V.24
- 1 câble de configuration V.24
- 1 câble de réseau 12 m croisé
4
2
1
ALD7.TS4
ALD7.TS8
ALD7.TS16
Mémoires de masse :
– Lecteur de disque optique amovible, Fujitsu 2,3 Goctets pour mise à
jour et sauvegarde des données, avec
- 3 disques 2,3 Goctets
1 ALD7.MO
– Tape Streamer Sony DAT SDII 7000 avec
- Kit de montage
- 3 bandes
1 ALD7.TAPE
– Disque dur hot plug 36 Goctets (Ultra2wide) pour
– RAID1
– RAID5 2
3ALD7.F ALD7.F

5/6
Siemens Building Technologies Serveurs de données et de communication PLD7… CM2N8559fr
Building Automation 01.2003
Critères de performance ordinateur
Les critères de performance qui ne sont pas liés directement à la liste précédente des
composants et accessoires figurent dans le tableau ci-dessous. Il contient aussi des
valeurs système importantes pour VISONIK. Les options figurent entre parenthèses.
Versions de calculateur PLD... Tour et
rack
Caractéristiques de base:
– Possibilités d'extension vers un modèle PLD supérieur et options oui
– Chien de garde oui
– RAID1 ou 5 (Redundant Array of Independent Disks) oui
Interfaces :
– Interfaces parallèles 1
– Interfaces USB (externe) 2
– Interfaces série standard
- Serveur de terminaux 4 x Interfaces V.24 (RS232)
- Serveur de terminaux 8 x Interfaces V.24 (RS232)
- Serveur de terminaux 16 x Interfaces V.24 (RS232) maximum
2
6
10
18
Exploitation:
– Nombre total terminaux, imprimantes et modems standard
maximum*2
(15)
– VISONIK INSIGHT intégré non
– Nombre maximal INSIGHTs** 4
– Nombre maximal modems numéroteurs 6
– Nombre de langues utilisateur 1 (3)
– Nombre de niveaux d'accès 5
– Nombre maximal d'opérateurs connectés simultanément 15
Taille du système :
– Nombre maximal de raccordements pour boucles SDLC 6
– Nombre maximal de contrôleurs
(EKL-X, PRV1, BPS, CFE) sur BLN, Modem, Ethernet 200
– adressage (adresses utilisateur alphanumériques), nombre de caractères 26
Systèmes interconnectés :
– Nombre d'ordinateurs VISONIK en réseau 20
– Possibilité d'éditer sur l'imprimante de chaque système les messages
d'alarme provenant des différents systèmes oui
Sécurité :
– Ordinateur VISONIK comme serveur redondant via réseau possible en option. oui
* Le nombre maximal de 15 ou 18 canaux de messages par serveur de données et de communication ne peut pas être dépassé. Les chiffres
standard indiqués sont une recommandation.
** Nombre maximal de Insight recommandé (intégré ou sur PC séparés). Le nombre maximal de canaux actualisés pour des images et les tendances
est de 1400.
Sous réserve de modifications de configuration des ordinateurs.
Documentation
Pour d'autres informations relatives à VISONIK INSIGHT et aux autres sous-systèmes
VISONIK, veuillez vous reporter aux fiches suivantes :
VISONIK INSIGHT, version 8 N8570fr
Contrôleur, PRV1... N8341F
Building Process Station, BPS/NetBPS N8305fr
Contrôleur CFE, PLC1.00 N8941F
EcuBPS N8307fr
Pour d'autres informations concernant les serveurs de données et de communication,
voir la documentation du DCS L8558fr
