description technique sources et équipement

ZENIT

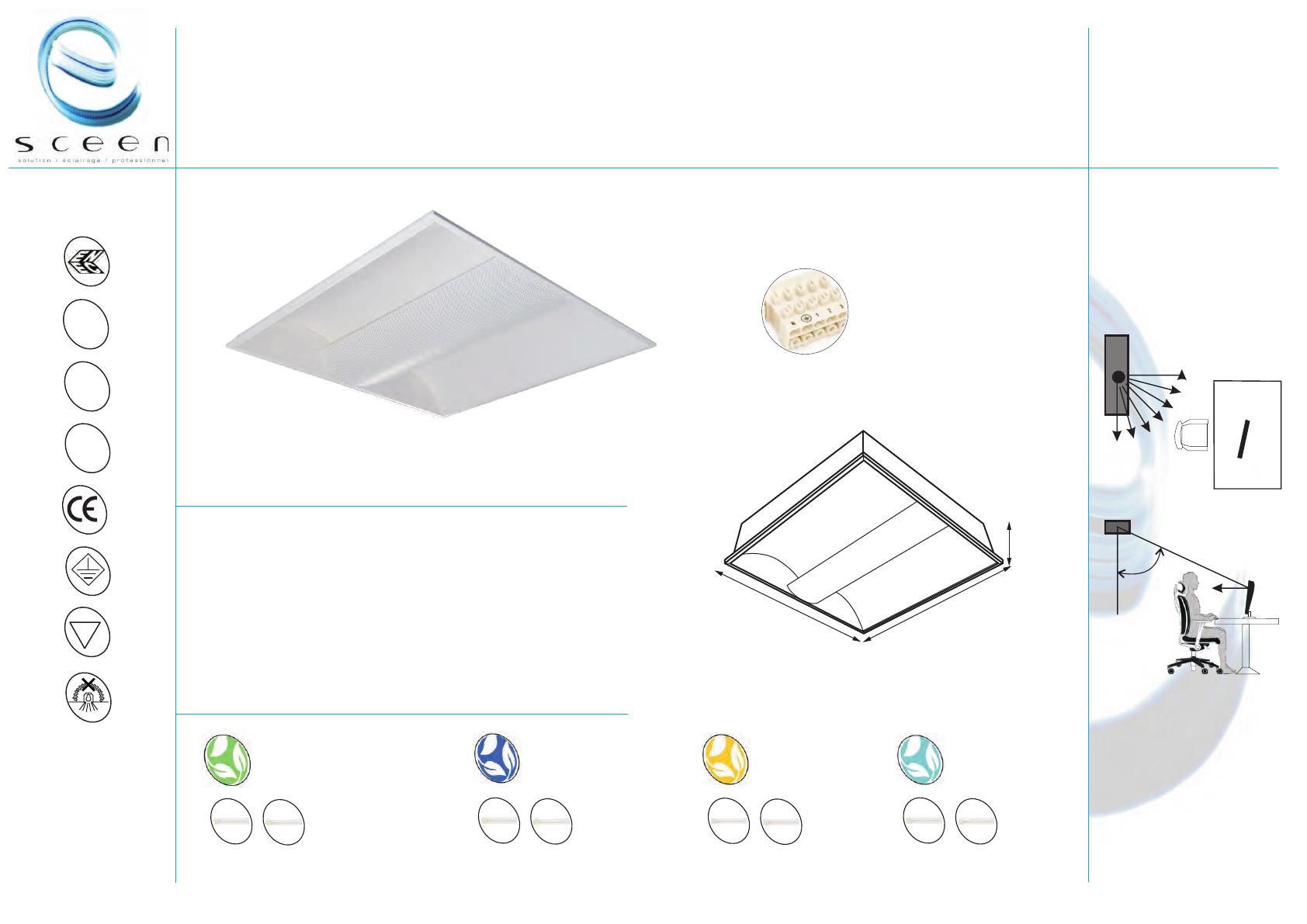

Corps en acier, réflecteur microperforé
•
•
•
•
•
•
Luminaire encastré
réflecteur microperforé.
Rendement 2x36 : 0.37F - 2x55 : 0.39F.
Conforme aux normes CEI 60598-1
CEI EN 60598-2-2 ( NF C710xx)..
fluorescent
Tension 230-240V 50Hz.
.
DESCRIPTION TECHNIQUE
SOURCES ET ÉQUIPEMENT
- Bornier type BJB
Fluorescents
Encastrés
IK07
960°
F
IP 20
UGR (Unified Glare Rating)
évaluation unifiée de
l'éblouissement selon CIE 117
X=4H Y=8H S=0.25H
F de Réflexion 70/50/20
UGR C0 = 21,0
UGR C90 = 19,5
65°
C90 C60
C0
SCEEN SAS au capital de 796 552€ Code NAF :4647Z Siret : 331 734 087 00082. CEE FR24331734087 Registre du commerce :ROUEN 331734087
Siège Social: Rue du Pré-aux-Boeufs. 76800 St Etienne du Rouvray - Siret 331 734 087 00074
597597
111
Version CHANTIER avec Tubes 840 et bornier rapide BJB.
2x
Ballast électronique.
HF
Ballast DIM ECO.
Ballast DIM DALI.
DALI
DALI
ECO
36 W
TC-L
55 W
TC-L 2x
36 W
TC-L
55 W
TC-L
BFP
Ballast Ferro-magnétique.
2x
36 W
TC-L
55 W
TC-L 2x
36 W
TC-L
55 W
TC-L

DIM ECO

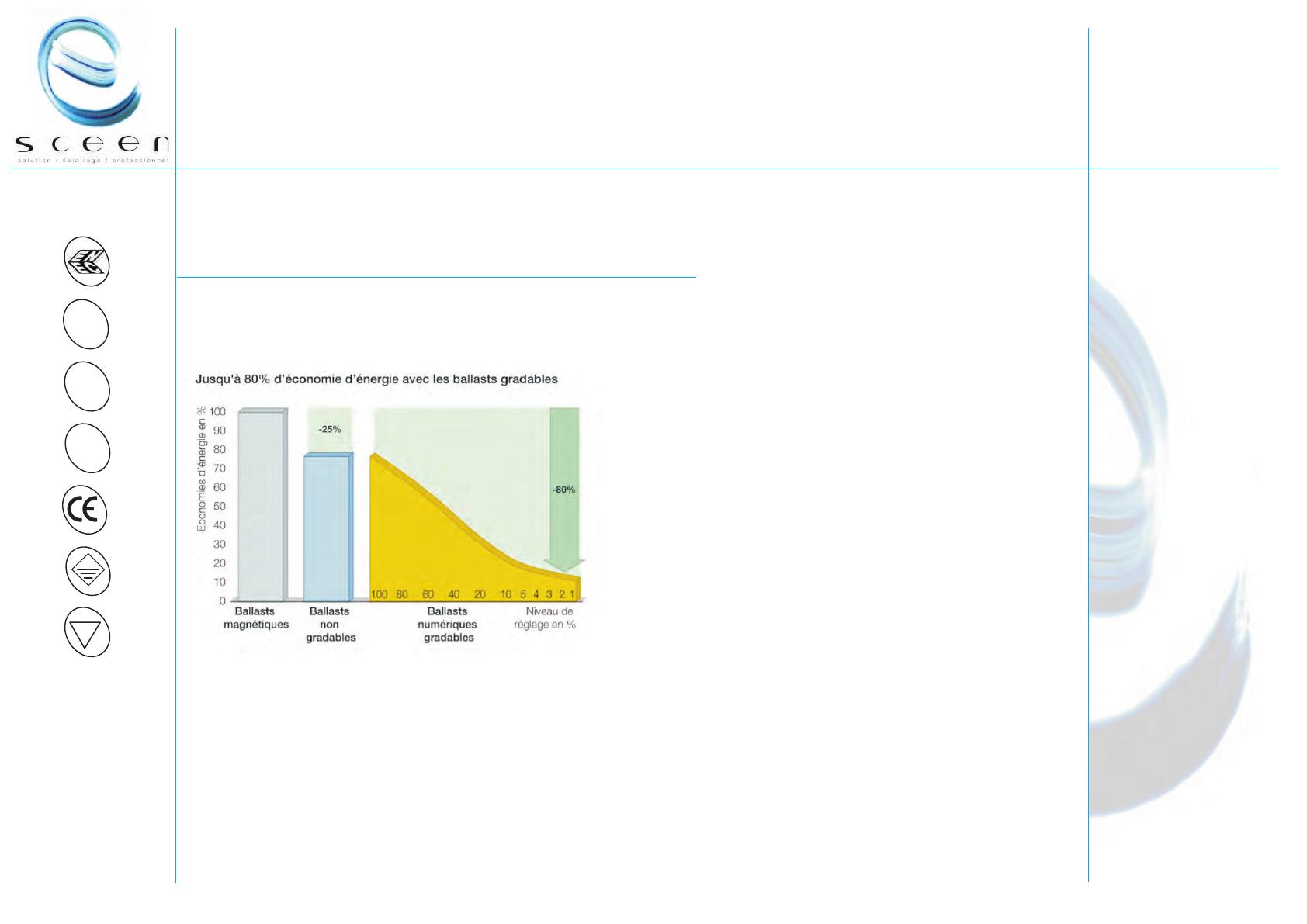

• Dimmable ECO :
Gradation et allumage/extinction par tension de réseau simple,
Vous disposez ainsi d'un système très économique à commande manuelle.
• Commande possible à partir de plusieurs boutons poussoir.
• Allumage sans puissance par l'interface de commande
• Câblage simple sans polarité
• Courbe caractéristique de gradation adaptée à la sensibilité oculaire
• Réallumage au dernier niveau d'éclairement, soit par le bouton-poussoir,
soit après coupure secteur.
PRINCIPE DE FONCTIONNEMENT
Fluorescents
Encastrés
IK07
960°
F
IP 20
SCEEN SAS au capital de 796 552€ Code NAF :4647Z Siret : 331 734 087 00082. CEE FR24331734087 Registre du commerce :ROUEN 331734087
Siège Social: Rue du Pré-aux-Boeufs. 76800 St Etienne du Rouvray - Siret 331 734 087 00074
ZENIT

DIM ECO
• Dimmable ECO :
Protocole de codage numérique Manchester à 8 bits. Une technologie TridonicAtco, précise,
sans défaillances et qui a fait ses preuves. Le taux de transfert des données de 1200 Bauds
permet de n'utiliser qu'un câble à deux conducteurs standard.

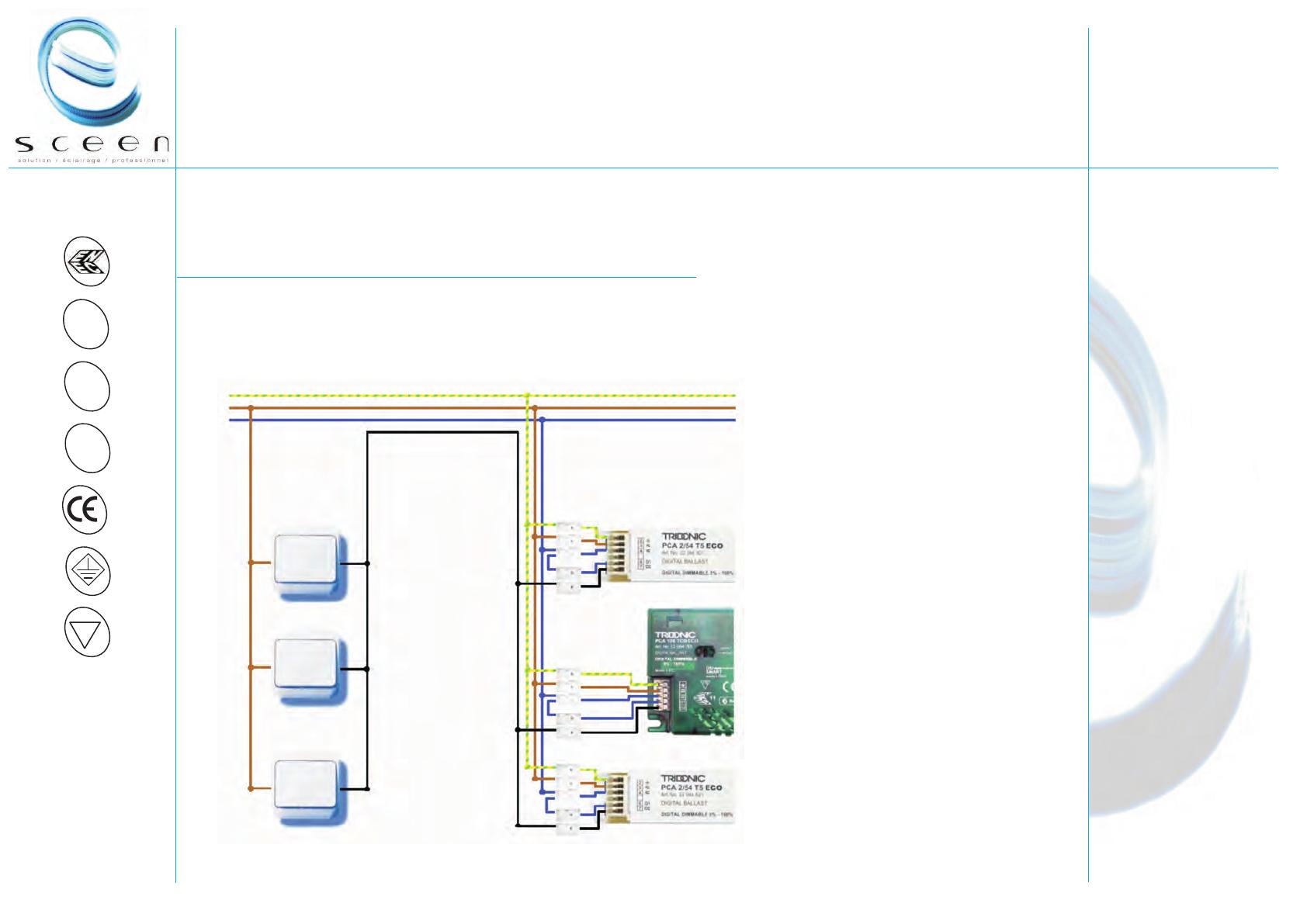

PRINCIPE DE CABLAGE
Fluorescents
Encastrés
• 25 Ballasts MAXI
IK07
960°
F
IP 20
SCEEN SAS au capital de 796 552€ Code NAF :4647Z Siret : 331 734 087 00082. CEE FR24331734087 Registre du commerce :ROUEN 331734087
Siège Social: Rue du Pré-aux-Boeufs. 76800 St Etienne du Rouvray - Siret 331 734 087 00074
ZENIT

DIM DALI

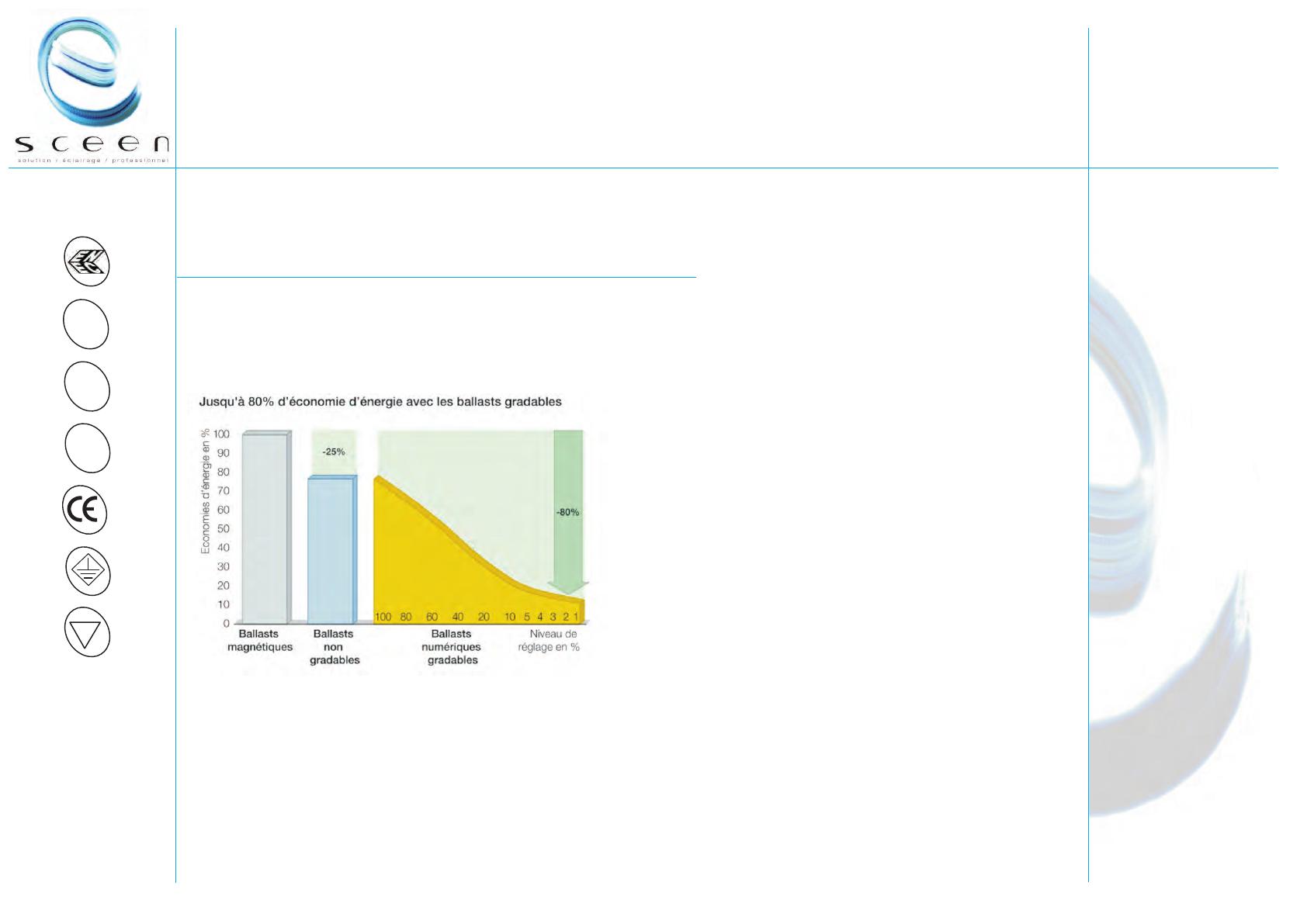

• Dimmable DALI :
Ces ballasts intelligents se distinguent aussi bien pour l'allumage/ extinction
et la gradation que dans des systèmes de commande centralisés où les fonctions
d'adressage et de retour d'erreurs font jouer tous leurs avantages.
• Tension DALI 9,5 V – 22,4 V CC (courant continu)
• Courant de système DALI maximum 250 mA
• Taux de transfert des données 1200 Bauds
• Longueur de circuit simple jusqu'à 300 m (pour 1,5 mm²)
• Possibilité de pose simultanée des câbles d'alimentation et
des câbles de commande
• Diverses possibilités de câblage (réseau en étoile, en série et mixte).
PRINCIPE DE FONCTIONNEMENT
Fluorescents
Encastrés
IK07
960°
F
IP 20
SCEEN SAS au capital de 796 552€ Code NAF :4647Z Siret : 331 734 087 00082. CEE FR24331734087 Registre du commerce :ROUEN 331734087
Siège Social: Rue du Pré-aux-Boeufs. 76800 St Etienne du Rouvray - Siret 331 734 087 00074
ZENIT

• Dimmable DALI :
Protocole de codage Manchester à 19 bits avec une plage d'adressage
de 64 adresses, basé sur la technologie numérique DSI. Prend en charge
la communication bidirectionnelle, en particulier pour la confirmation de statut.
PRINCIPE DE CABLAGE
SCEEN SAS au capital de 796 552€ Code NAF :4647Z Siret : 331 734 087 00082. CEE FR24331734087 Registre du commerce :ROUEN 331734087
Siège Social: Rue du Pré-aux-Boeufs. 76800 St Etienne du Rouvray - Siret 331 734 087 00074
Fluorescents
Encastrés
IK07
960°
F
IP 20
OPTION OccuPlus:
Système de contrôle basé sur le protocole DALI qui comprend un
détecteur et un régulateur. Le capteur comporte trois parties:
un détecteur de présence, un capteur de lumière du jour et un
récepteur IR pour l’ utilisation d’ une télécommande. OccuPlus peut
contrôler 15 autres luminaires. OccuPlus gère 2 groupes de luminaires
A et B en gradation et un autre groupe en ON/OFF.
B a un décalage de 30% de base par rapport à A (Modifiable par
télécommande).
Lorsque le groupe A est ajusté à 40%, le déport du groupe B
est alors régulé à 10%.
Eclairage naturel
DIM DALI
ZENIT
Groupe A
Groupe B
