Niveaux d`utilisation et de réglage

Honeywell
Page 1 sur 36

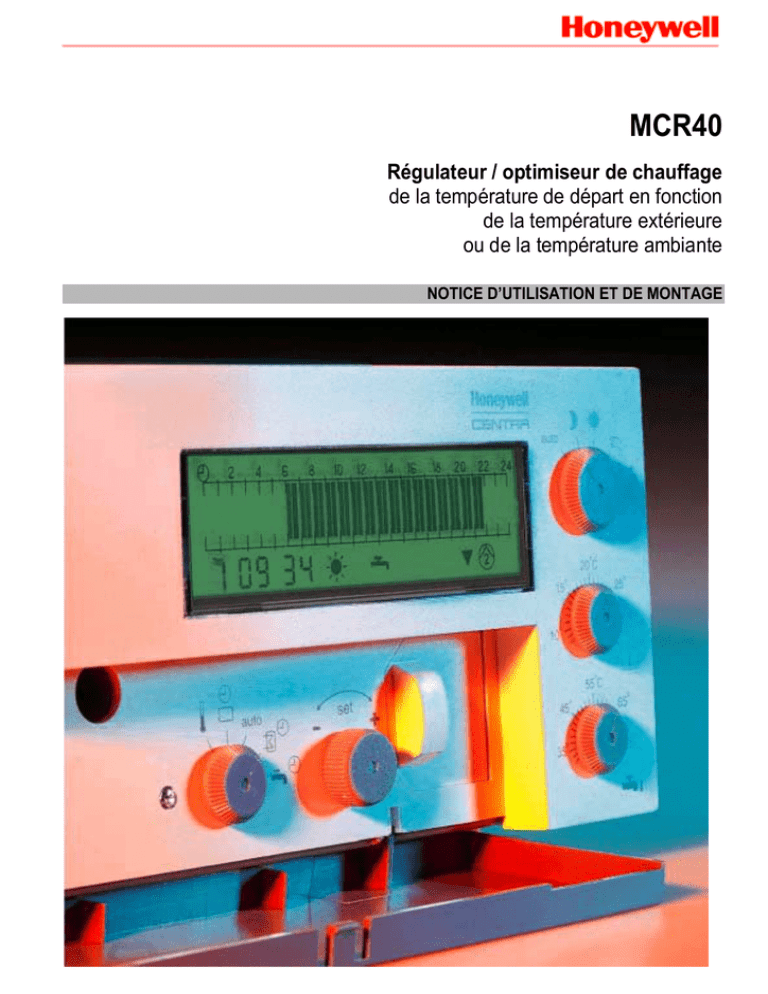

MCR40
Régulateur / optimiseur de chauffage
de la température de départ en fonction
de la température extérieure
ou de la température ambiante
NOTICE D’UTILISATION ET DE MONTAGE

Honeywell
Page 2 sur 36

Honeywell
Page 3 sur 36
Table des matières
Niveaux d’utilisation et de réglage................................................................................................... 4
Niveau 1 : Réglages réservés à l’utilisateur...............................................................................................................................................4
Niveau 2 : Programmation horaire par l’utilisateur.....................................................................................................................................4
Niveau 3 : Réservé à l’installateur..............................................................................................................................................................4
Introduction ........................................................................................................................................ 5
Fonctions essentielles................................................................................................................................................................................5
Fonctions intégrées au MCR40..................................................................................................................................................................6
Conseils relatifs à la sécurité............................................................................................................ 7
Température de l’eau chaude sanitaire supérieure à 60ºC........................................................................................................................7
Ne pas couper l’alimentation du MCR40....................................................................................................................................................7
Ne pas modifier le réglage des thermostats de la chaudière.....................................................................................................................7
Conditions préalables pour la mise en service...........................................................................................................................................7
Réglages réservés à l’utilisateur...................................................................................................... 8
Réglage du mode de fonctionnement........................................................................................................................................................8
Réglage des températures.........................................................................................................................................................................9
Affichage..................................................................................................................................................................................................10
Symboles.................................................................................................................................................................................................10
Programmation par l’utilisateur...................................................................................................... 11
Sélecteur de programme..........................................................................................................................................................................11
Bouton rotatif / bouton poussoir...............................................................................................................................................................11
Modification des heures de commutation.................................................................................................................................................12
Réglages réservés à l’installateur................................................................................................. 13
Description des paramètres de fonctionnement.......................................................................................................................................13
Valeurs des paramètres de fonctionnement............................................................................................................................................15
Comment régler les paramètres?.............................................................................................................................................................16
Identification automatique des sondes.....................................................................................................................................................17
Rétablissement du programme de base..................................................................................................................................................17
Modification de l’heure actuelle................................................................................................................................................................17
Remplacement de la pile..........................................................................................................................................................................18
Maintenance.............................................................................................................................................................................................18
Analyse des fumées.................................................................................................................................................................................18
Montage du MCR40.......................................................................................................................... 19
Montage mural.........................................................................................................................................................................................19
Montage en armoire électrique................................................................................................................................................................20
Raccordement électrique................................................................................................................ 21
Conditions de raccordement....................................................................................................................................................................21
Schémas de raccordement électrique du MCR40 ...................................................................................................................................21
Accessoires et autres branchements ............................................................................................ 26
Commande à distance TF22....................................................................................................................................................................26
Commande à distance digitale TFU22.....................................................................................................................................................27
Raccordement du brûleur.........................................................................................................................................................................28
Dérogation à distance entre le régime Confort et Economie ...................................................................................................................29
Interconnection de plusieurs MCR 40......................................................................................................................................................29
Branchement d’une sonde d’ambiance....................................................................................................................................................30
Prise en compte d’une température ambiante moyenne.........................................................................................................................30
Recherche de défaut........................................................................................................................ 31
Que faire en cas de température insuffisante?........................................................................................................................................31
Que faire en cas de température excessive?...........................................................................................................................................32
Vérification du raccordement électrique...................................................................................................................................................32
Signalisation des défauts par le MCR40..................................................................................................................................................32
Caractéristiques techniques........................................................................................................... 33

Honeywell
Page 4 sur 36

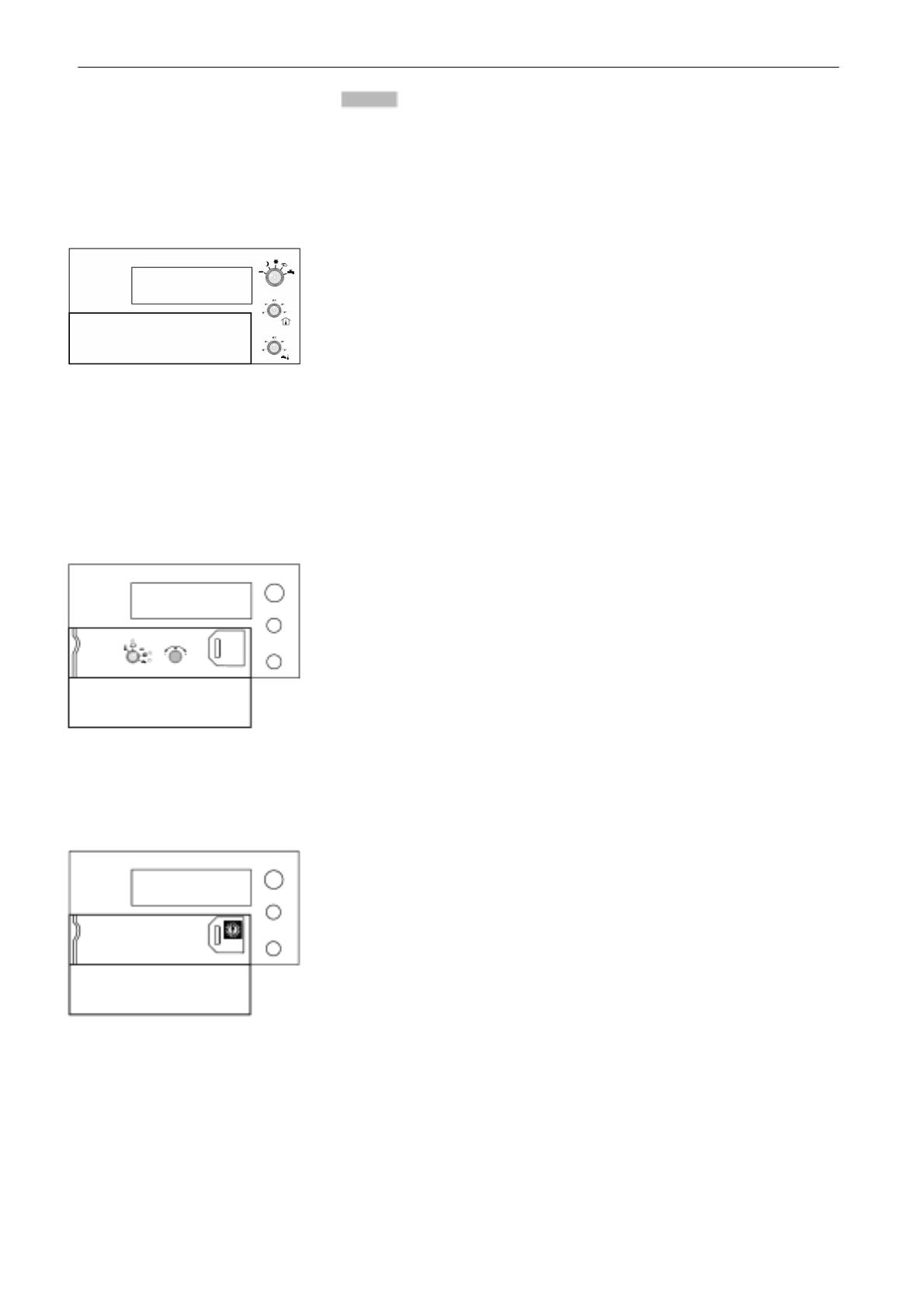

Niveaux d’utilisation et de réglage
L’utilisation du régulateur MCR40 se fait sur 3 niveaux :
Niveau 1 : Réglages réservés à l’utilisateur
Au niveau 1, l’utilisateur règle toutes le fonctions essentielles grâce aux
boutons disponibles en façade.
Sélecteur de fonction Permet de choisir le mode de fonctionnement
du MCR40
Bouton de réglage de la Permet le réglage de la température ambiante
température ambiante
Bouton de réglage de la Permet le réglage de la température de l’eau
température ECS chaude sanitaire (ECS).
Pour plus de détails, se reporter au chapitre “Réglages réservés à
l’utilisateur”, en page 8.
Niveau 2 : Programmation horaire par l’utilisateur
Ce niveau permet à l’utilisateur de modifier la programmation par
rapport aux réglages d’usine. Après ouverture du volet du MCR40, on
accède aux éléments suivants :
Sélecteur de programme Pour accéder aux modifications des
programmes chauffage et ECS
Bouton de réglage des Pour afficher les heures de commutation
heures de commutation chauffage et ECS
Pour plus de détails, se reporter au chapitre “Programmation par
l’utilisateur”, en page 11.
Niveau 3 : Réservé à l’installateur Ce niveau permet à l’installateur d’accéder aux paramètres de
régulation.
Commutateur tournant Permet de contrôler et de modifier les
paramètres du MCR40
Pour plus de détails, se reporter au chapitre “Réglages réservés à
l’installateur”, en page 13.

Honeywell
Page 5 sur 36
Introduction
Fonctions essentielles Le MCR40 est un régulateur universel. En effet, en fonction des sondes
qui lui sont raccordées, il se comporte comme :
• un régulateur en fonction de la température extérieure,
• un régulateur en fonction de la température extérieure avec sonde
d’ambiance pour auto-adaptation de la courbe de chauffe et
optimisation des périodes d’enclenchement et d’arrêt,
• ou un régulateur en fonction de la température ambiante.
De part cette reconnaissance automatique des sondes, le MCR40
peut couvrir les applications suivantes :
• Commande d’un brûleur 1 ou 2 allures (suivant application),
• Commande d’une vanne 3 ou 4 voies motorisée,
• Commande de la pompe chauffage,
• Commande de la pompe de production ECS,
• Commande d’une pompe de bouclage ECS (suivant application),
• Commande d’une pompe pour circuit direct « radiateurs » (suivant
application)
Remarque importante : si la chaudière comporte un brûleur 1 allure, le
relais disponible pourra servir soit à la commande horaire d’une pompe
de bouclage ECS, soit à la commande d’une pompe de circuit direct, le
tout selon un programme distinct.

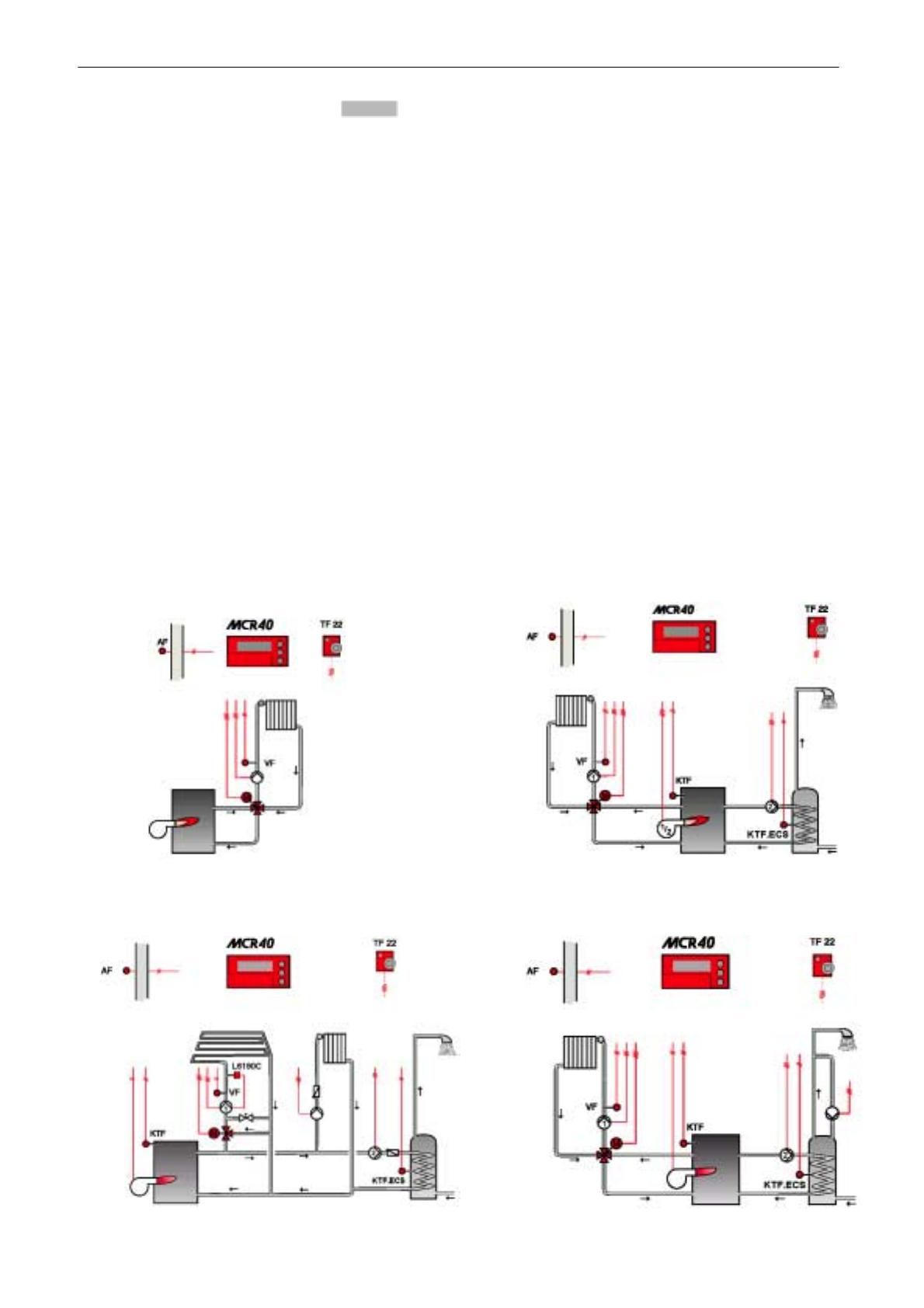

Les schémas suivants résument les applications les plus courantes :
Fig.1
Fig.3 Fig.4
Fig.2
