3. Les Réseaux Locaux Industriels dans l`application

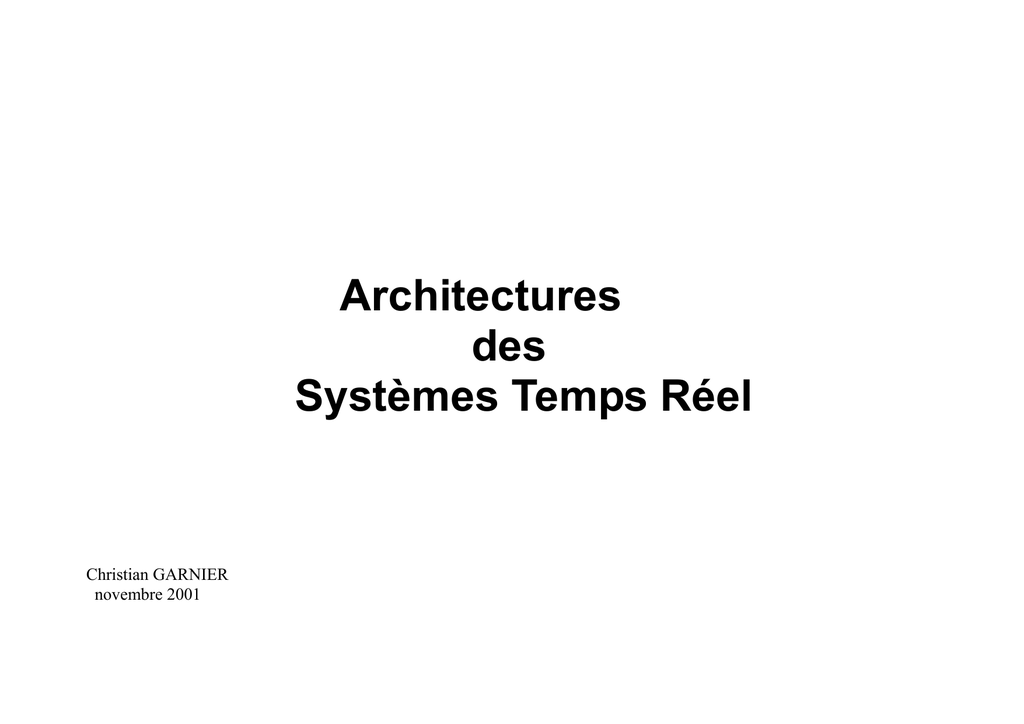

Architectures
des
Systèmes Temps Réel
Christian GARNIER
novembre 2001
1. Sommaire
Christian GARNIER
Architectures
des
Systèmes Temps Réel
Page 3 sur 146
Sommaire
Présentation du contexte (Part1)
Les Réseaux Locaux Industriels dans les applications (Part1)
Les Réseaux Locaux Industriels : approche par le modèle OSI (Part1)
Les Réseaux Locaux Industriels : approche par les services (Part1)
Les Réseaux Locaux Industriels : commentaires (Part1)
Exemple : Les Automates Programmables Industriels et les Réseaux Locaux Industriels (Part2)
Les différents Réseaux Locaux Industriels (Part2)
2. Présentation du contexte
Christian GARNIER
Architectures
des
Systèmes Temps Réel
Page 4 sur 146
1. Sommaire
Sommaire
Les Réseaux Locaux Industriels et les Réseaux Locaux
Positionnement des réseaux dans les applications : le CIM
Le modèle OSI
Les différents acteurs
Le marché des RLI : les différents réseaux
2. Présentation du contexte
Christian GARNIER
Architectures
des
Systèmes Temps Réel
Page 5 sur 146
2. Les Réseaux Locaux Industriels et les Réseaux Locaux
2.1. Définitions
Réseau : un ensemble de moyens qui assurent la communication entre processus distants
Un support de transmission : un câble électrique (paire torsadée, coaxial), une fibre optique, un réseau radio
Un type de transmission : un réseau en bande de base
Une méthode d’accès au médium : multimaître, monomaître
Un protocole de gestion du moyen de communication : maître/esclave, client/serveur, PC, PDC
Un protocole de niveau réseau : IP
Un protocole de niveau transport : TCP, UDP
Un profil : une pile composée d’un ensemble de services et de protocoles organisés en couches selon le modèle
OSI de façon à satisfaire les besoins de communication
Réseau local : un réseau circonscrit à une aire (par opposition aux réseaux publics)
Réseau local industriel : un réseau local utilisé comme moyen de communication dans une
application industrielle pour réaliser l’interconnexion des processus d’application
Réseau local d’entreprise : un réseau utilisé par des personnes pour des travaux de type bureautique
Réseau temps réel : un réseau capable d’assurer des services contraints par le temps
Jean-Pierre Thomesse : « La communication étant un phénomène indéterminé il est utopique de penser créer un
réseau temps réel à comportement purement déterministe. On ne pourra au mieux que garantir que les
contraintes de temps seront respectées avec une certaine probabilité »
