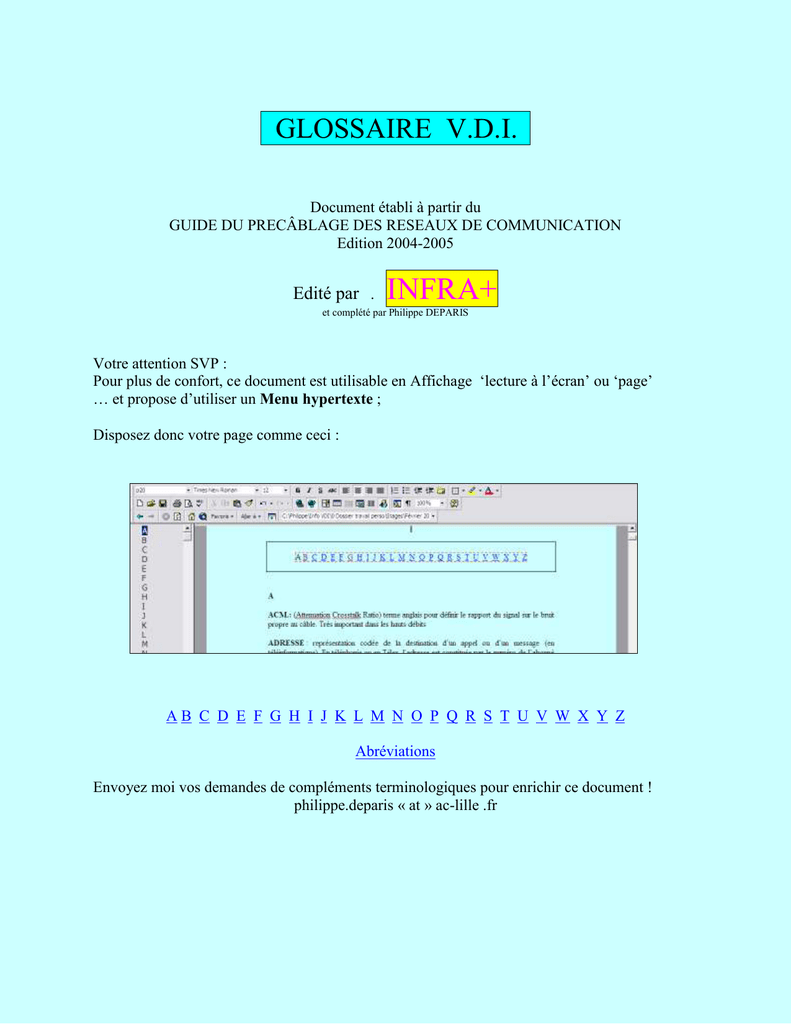

GLOSSAIRE V.D.I. .
Document établi à partir du
GUIDE DU PRECÂBLAGE DES RESEAUX DE COMMUNICATION
Edition 2004-2005
Edité par . INFRA+
et complété par Philippe DEPARIS
Votre attention SVP :
Pour plus de confort, ce document est utilisable en Affichage ‘lecture à l’écran’ ou ‘page’
… et propose d’utiliser un Menu hypertexte ;
Disposez donc votre page comme ceci :
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Abréviations
Envoyez moi vos demandes de compléments terminologiques pour enrichir ce document !
philippe.deparis « at » ac-lille .fr

A
(cliquer pour revenir au menu)
ACM.: (Attenuation Crosstalk Ratio) terme anglais pour définir le rapport du signal sur le bruit
propre au câble. Très important dans les hauts débits
ADRESSE : représentation codée de la destination d’un appel ou d’un message (en
téléinformatique). En téléphonie ou en Télex, l’adresse est constituée par le numéro de l’abonné
demandé.
ADMINISTRATION méthodologie qui définit les prescriptions en matière de documentation
pour un système de câblage et les éléments qui le constituent, l’étiquetage des éléments
fonctionnels et le processus selon lequel les déplacements, les ajouts et es modifications sont
répertoriés.
AFFAIBLISSEMENT LINÉIQUE: affaiblissement électrique par unité de longueur du câble
considéré.
AFFAIBLISSEMENT PARADIAPHONIQUE (NEXT) mesure du niveau de perturbation
entre deux paires d’un même câble, l’émetteur et le récepteur étant connectés à une même
extrémité.
AFFAIBLISSEMENT TÈLÉDIAPHONIQUE (FEXT) mesure du niveau de perturbation
entre deux paires d’un même câble (1 émetteur et 1 récepteur) fait à une extrémité opposée.
AFNOR (Association Française de Normalisation) elle représente la France à l’ISO.
ANALOGIQUE se dit d’un mode de transmission où l’information est représentée par la
variation continue d’une grandeur électrique telle que l’amplitude, la fréquence, la phase, etc.
ANALYSEUR: appareil de contrôle et de mesure du signal ou des informations échangées sur
un canal de transmission.
ANNEAU (Ring) topologie de réseau en boucle fermée. Principe de réseau où chacune des
stations est connectée aux deux voisines, l’une en entée, l’autre en sortie, et l’ensemble forme un
anneau (boucle fermée). L’information se propage d’un poste à l’autre en faisant le tour du
réseau.
ANNEAU A JETON (Token ring) un réseau en anneau sur lequel un paquet est présenté
séquentiellement à chaque station l’une après l’autre; un bit d’en tête indique s’il contient un
message (auquel cas les adresses, d’origine et de destinataire sont présentes) voir IEEE 802.5.
APPLICATION: système avec sa méthode de transmission associée qui est supporté par un
câblage de télécommunication.

ARCHITECTURE DE RÉSEAU ; ensemble de principes à la base de la conception et de
l’implantation d’un réseau comprenant l’organisation des fonctions et la description des formats
et procédures.
ARMOIRE DE RÉPARTITION (Système de câblage) armoire pour répartiteurs (mécanique
19” ou châssis de répartition et habillage).
A.S.I. (Alimentation Sans Interruption) : peut être tournante (groupe mécanique} ou statique
(onduleur)
ASYNCHRONE: se dit d’un mode de transmission où l’information est transmise, caractère par
caractère, sans référence à une unité de temps.
A.T.M (Asynchronous Transfer Mode) commutation et transmission de cellules de longueur
fixe de 53 octets mémorisées puis transmises dans l’ordre de la pile (asynchronisme par rapport à
la séquence du message transmis).
ATTÉNUATION: affaiblissement de la puissance d’un signal.
AUTOCOMMUTATEUR: commutateur automatique des lignes téléphoniques d’un
établissement, appelé généralement central téléphonique. également connu sous le nom de
« PABX ».
AWG ; voir Diamètre des conducteurs
B
(cliquer pour revenir au menu)
100 BASE : méthodes de transmission utilisées sur réseaux locaux Ethernet. Le 1er nombre
indique le débit en mégabits/s, la dernière partie précise le media. Exemple 100 BASE T;
transmission à 100 Mbits/s sur paires.
BACKBONE: (colonne vertébrale, épine dorsale) voir câblage vertical ou rocade .
BALUN (Balanced-unbalanced) adaptateur symétrique-asymétrique pour raccorder des lignes à
impédances caractéristiques différentes ; il est souvent employé pour les connexions des câbles
coaxiaux (asymétriques) aux paires symétriques.
BANDE - BANDE DE BASE (Transmission en) transmission sans modification du spectre de
fréquence du signal, et donc sans utilisation de courants porteurs, ni de transposition dans une
autre bande de fréquences. Le codage utilisé est généralement le Manchester qui permet une
combinaison de l’horloge et des données. La transmission en bande de base implique le fait qu’il
n’y ait qu’une communication sur le câble à un instant donné.
BANDE PASSANTE: ensemble des fréquences qui peuvent être transportées sur un réseau, sans
altération du signal. Le support est une paire symétrique acceptant la topologie en bus,
arborescente, en étoile, en anneau, ou une combinaison quelconque des quatre. (Voir LARGE

BANDE)
BIDIRECTIONNEL (ou duplex) : transmission simultanée (full duplex) ou non simultanée
permettant, sur un même canal, le transfert d’informations dans les deux sens.
BINAIRE ; représentation par des zéros et des uns des signaux électriques.
BIT: représentation d’un signal, d’une onde ou d’un état sous forme binaire 0 ou 1
BITS/S (ou Bps), Bit (binary digit) par seconde unité de vitesse de transmission de données.
BLINDAGE; revêtement métallique protecteur destiné à imiter les parasites électromagnétiques
et radioélectriques.
BLOC DE PRISES: équipement terminal d’un système de câblage comprenant par exemple : 2
prises courants faibles, 2 prises téléphoniques, 2 prises courants forts avec “détrompeur » -(prises
réservées à l’alimentation électrique des matériels desservis par le câblage informatique).
BOITE À EPISSURE: boîte protégeant une épissure, en général dans un environnement
difficile (en chambre souterraine, inondable ou non, en pleine terre, en cave). On utilise souvent
la boite dans le cas de contenant où il est possible de ré intervenir, par opposition au manchon
qui ne permet pas de ré intervention.
BOITE DE DISTRIBUTION: boîte qui permet de raccorder un ou plusieurs câbles à des câbles
plus petits dans un immeuble. Une boite de distribution ne sert pas à gérer les terminaux. Elle
sert à répartir géographiquement les accès aux terminaux ; elle permet d’utiliser en amont un
câble de n paires moins coûteux (achat et pose) que n petits câbles (voir boite pour la
distribution).
BOITE DE DIVISION: boite à épissure permettant à un endroit donné de faire continuer un ou
plusieurs câbles sous forme de n câbles plus petits et partant éventuellement dans des directions
différentes.
BOITIER DE SOL: boite de raccordement ou prise, située dans le sol souvent avec couvercle.
BOUCHON: voir terminateur.
BOUCLE DE MASSE : surface entre un câble de données et le conducteur de protection de
l’alimentation des postes de travail. C’est une antenne involontaire. Il est favorable d’en réduire
la taille.
BRASSAGE: action d’interconnecter, par des cordons spécialisés, les lignes arrivant sur les
modules d’une terme ou d’un coffret.
BRUIT: toute perturbation indésirable introduite sur une voie ou un équipement de transmission,
qui peut dégrader l’information contenue dans le signal utile.
BRUIT IMPULSIF: bruit caractérisé par la présence de perturbations brusques, courtes et
distinctes. Un tel bruit est particulièrement gênant pour les transmissions de données.

BUREAUTIQUE: ensemble des techniques et des moyens tendant à automatiser les activités de
bureau et principalement le traitement et la communication de la parole, de l’écrit et de l’image.
BUS: principe de distribution et d’interconnexion où toutes les stations sont connectées en
parallèle sur un même câble. (origine: bit unitary system).
BUS A JETON: utilisé principalement pour les réseaux locaux industriels (RLI). Le réseau
fonctionnant sur un bus, les nœuds forment un anneau logique. Chaque nœud doit connaître les
adresses des stations précédentes et suivantes pour déterminer à qui sont destinées les trames à
émettre (ex M.A.P.).
