Appel d`offres pour l`achat d`une station de mesures sous pointes 40

Appel d’offres Système de caractérisation I/V statique et arbitraire. Mars 2013
IEMN UMR 8520 du CNRS
Page 1 sur 4 Avenue Poincaré BP 60069 59652 Villeneuve d’Ascq Cedex
Appel d’offres pour l’achat d’un système de caractérisations
paramétriques modulaire I(V) fonctionnant en régime
statique et arbitraire.
Détails de la demande
Cet équipement est destiné à intégrer le laboratoire de mesures électriques du groupe
NCM a l’IEMN. Il sera utilisé sur des stations sous micropointes destinés à la caractérisation de
composant électroniques (DUT), plus particulièrement dans le domaine de la mesure I(V) en
régime statique et en fonctions d’ondes arbitraires. Pour cela, cet équipement doit avoir les
spécifications minimales suivantes :
Performances requises.
Cet équipement devra comporter 4 SMUs (Source Monitoring Unit), 4 générateurs de fonction
d’onde arbitraire pouvant également permettre la mesure de courant.
Pour les mesures I(V) en régime statique, cet équipement doit être équipé de 4 SMUs ayant les
caractéristiques techniques suivantes:
1 module puissance fonctionnant dans une gamme de tension allant de +/200Volts et dans
une large gamme de courant jusque +/ 1A (puissance max de 20W). La résolution et la
précision de mesure en courant et en tension devront être spécifiées.
3 modules faible puissance et haute résolution fonctionnant dans une gamme de tension allant
de +/100Volts et dans une large gamme de courant jusque +/ 100mA (puissance max de
2W) et pouvant permettre une résolution en courant de 1fA. La résolution et la précision de
mesure en courant et en tension devront être spécifiées.
Appel d’offres Système de caractérisation I/V statique et arbitraire. Mars 2013
IEMN UMR 8520 du CNRS
Page 2 sur 4 Avenue Poincaré BP 60069 59652 Villeneuve d’Ascq Cedex

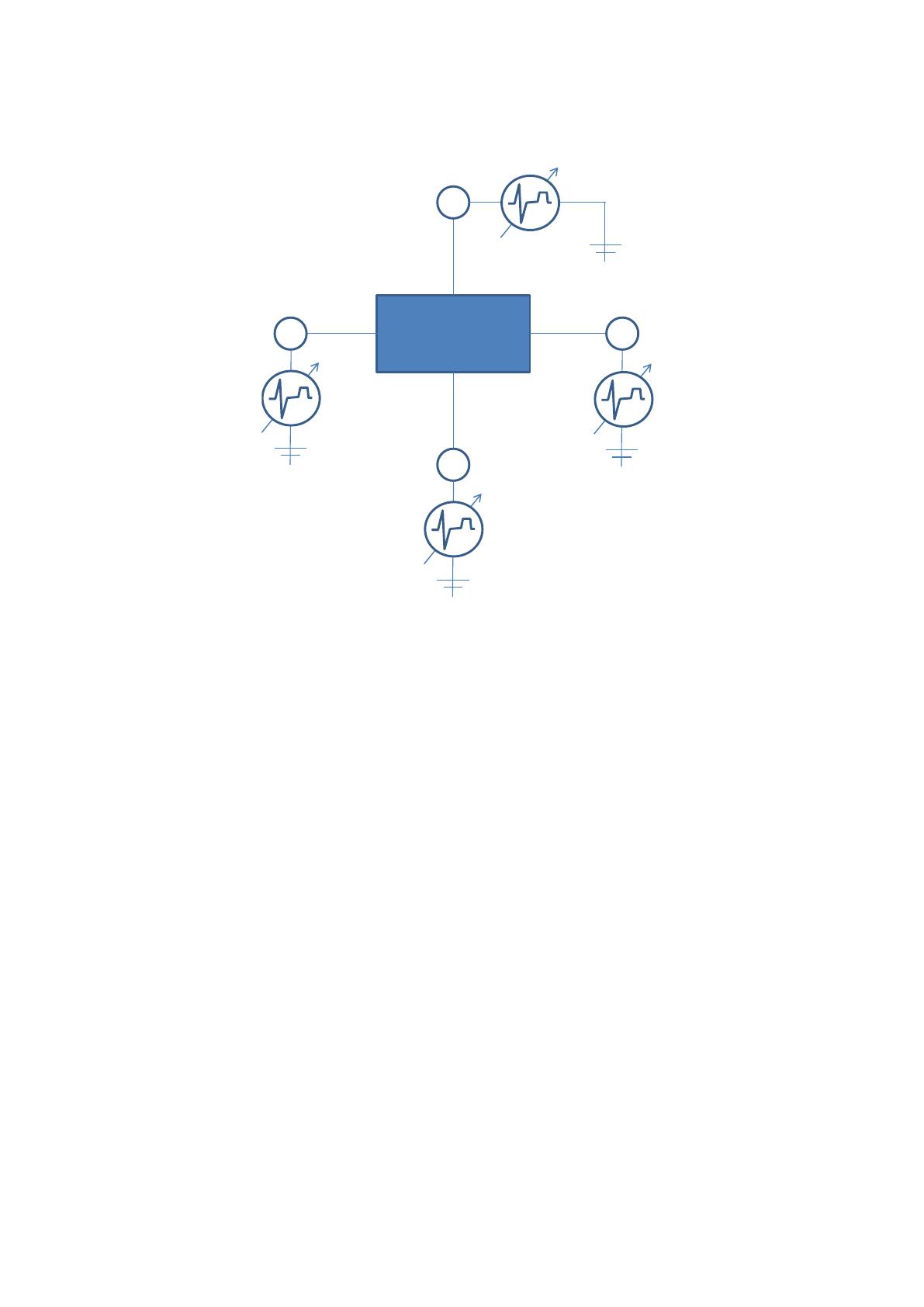

Pour les mesures I(V) en régime arbitraire, lensemble du matériel doit avoir les spécifications
techniques suivantes :
DUTA A
A
A
Le système de caractérisation doit être capable de générer des formes d’ondes arbitraires à
l’entrée et en sortie du dispositif sous test que l’on appellera « DUT ». L’équipement contrôlera
les différentes tensions envoyées au DUT. Les 4 signaux à l’entrée et en sortie du DUT doivent
être parfaitement synchrones. Cet équipement devra aussi réaliser la mesure des courants sur
chaque accès du DUT à des instants spécifiés par l’utilisateur.
Les spécifications techniques en mode arbitraire sont les suivantes :
Resolution minimale entre deux points de la fonction d’onde : 10ns (sous 1V)
Resolution maximale entre deux points de la fonction d’onde : 10000ns
Tension maximale de l’amplitude instantanée et du point de repos de l’impulsion sur
l’entrée du DUT : 10Volts (sous 50ohms).
Mesure de courant sur une gamme de 1uA à 10mA.
Résolution minimale du courant à l’entrée et en sortie du DUT : 10nA.
Intervalles de mesures de courant min : 5ns avec possibilité d’intégration du signal sur une
durée de 10ns a 20ms.
Appel d’offres Système de caractérisation I/V statique et arbitraire. Mars 2013
IEMN UMR 8520 du CNRS
Page 3 sur 4 Avenue Poincaré BP 60069 59652 Villeneuve d’Ascq Cedex
Le système devra posséder une interface logicielle interactive pour permettre la caractérisation de
dispositifs nanoelectroniques. La simplicité et la convivialité d’utilisation de cette interface
utilisateur seront des points très appréciés.
Cet équipement doit être compatible avec des logiciels tels Labview, MathLab, VisualBasic. Le
logiciel de cet équipement doit permettre le contrôle d’autres instruments de mesure, tels qu’un
analyseur de parametre de type 4156C (Agilent) et une matrice de commutation de type E5250A
(Agilent). Toutes les performances de cet équipement doivent être garanties dans la gamme de
température comprise entre 18 et 28°C. L’alimentation de l’équipement doit respecter les normes
françaises et européennes. (220 Volts/50Hz).
Toute amélioration de ces différentes spécifications techniques sera fortement appréciée.
Livraison Garantie
Dès sa disponibilité, le matériel sera livré et installé dans le laboratoire de l’equipe NCM de
l’IEMN située Avenue Poincaré à Villeneuve d’Ascq. Il sera alors procédé à un premier contrôle
de la présence de la totalité des éléments commandés et du bon fonctionnement qualitatif de
l’ensemble.
Celui-ci sera laissé en fonctionnement au minimum 4 heures. On pourra alors procéder aux
contrôles quantitatifs des performances annoncées par le constructeur dans sa proposition de prix.
Le matériel sera garanti au minimum 1 an (pièces et main d'œuvre). Toute garantie allant
au-delà de cette obligation légale sera portée au crédit de la performance technologique de
l’appareil proposé. Ce point devra donc être très précisément détaillé dans l’offre.
Offres de prix
Loffre la plus avantageuse sera sélectionnée en fonction des critères pondérés suivants :
Performance technique de l’offre, notamment la compatibilite avec les equipements
mentionnes pour 40 %;
Performance économique de l’offre, pour 40 %;
Délai de livraison, pour 20 %.
Tout renseignement technique supplémentaire pourra être demandé à :
Appel d’offres Système de caractérisation I/V statique et arbitraire. Mars 2013
IEMN UMR 8520 du CNRS
Page 4 sur 4 Avenue Poincaré BP 60069 59652 Villeneuve d’Ascq Cedex
Fabien ALIBART Téléphone 03 20 19 79 32
Pour tout renseignement administratif on pourra contacter :
Véronique LABBE Téléphone 03 20 19 78 08 Email : [email protected]
