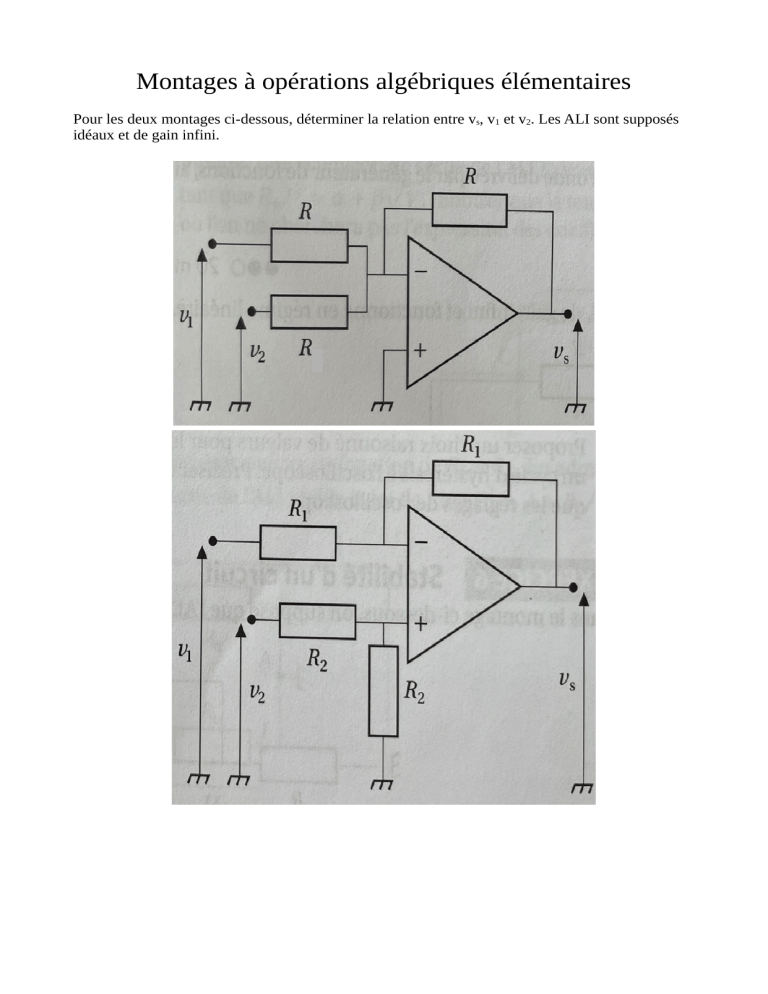

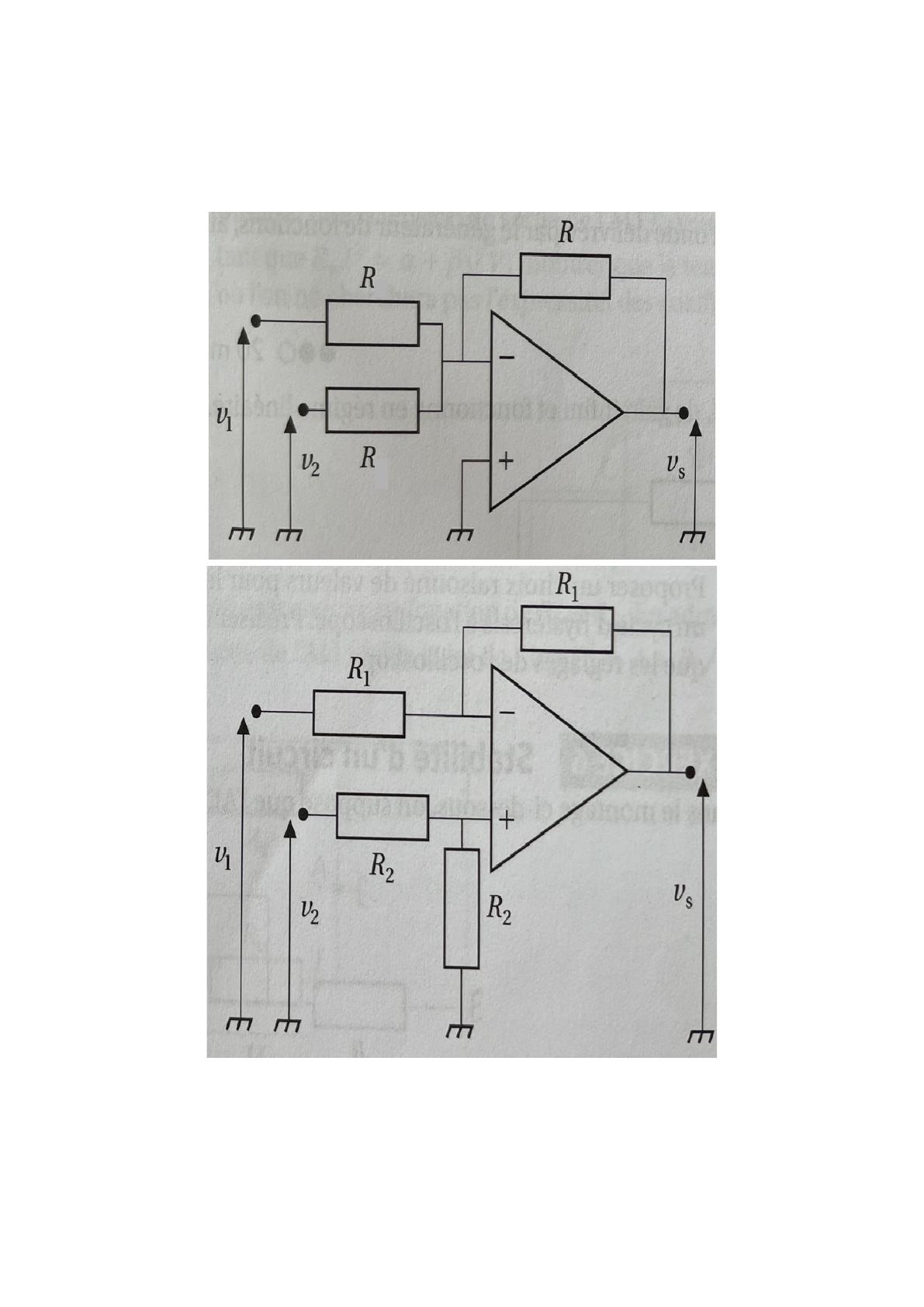

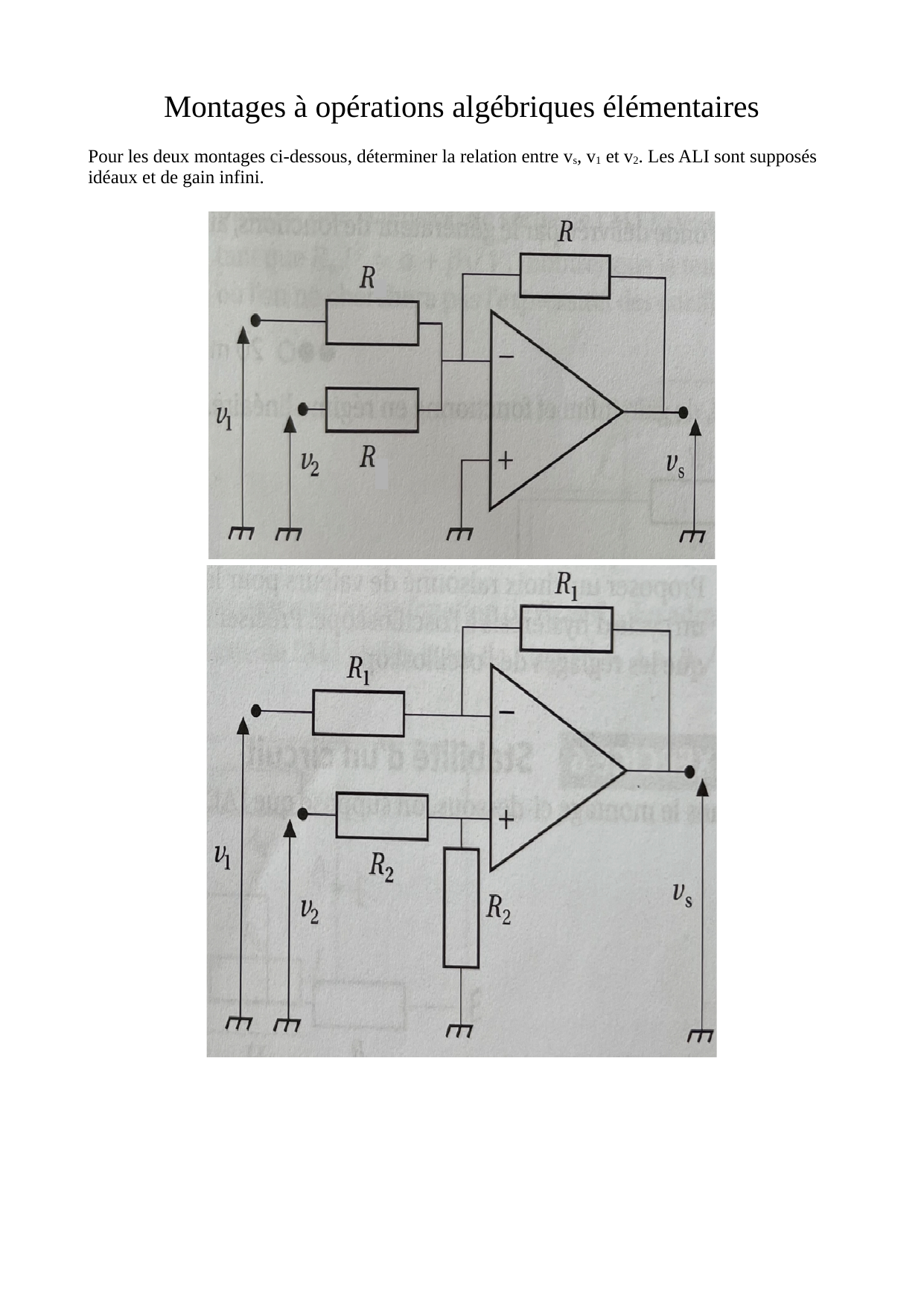

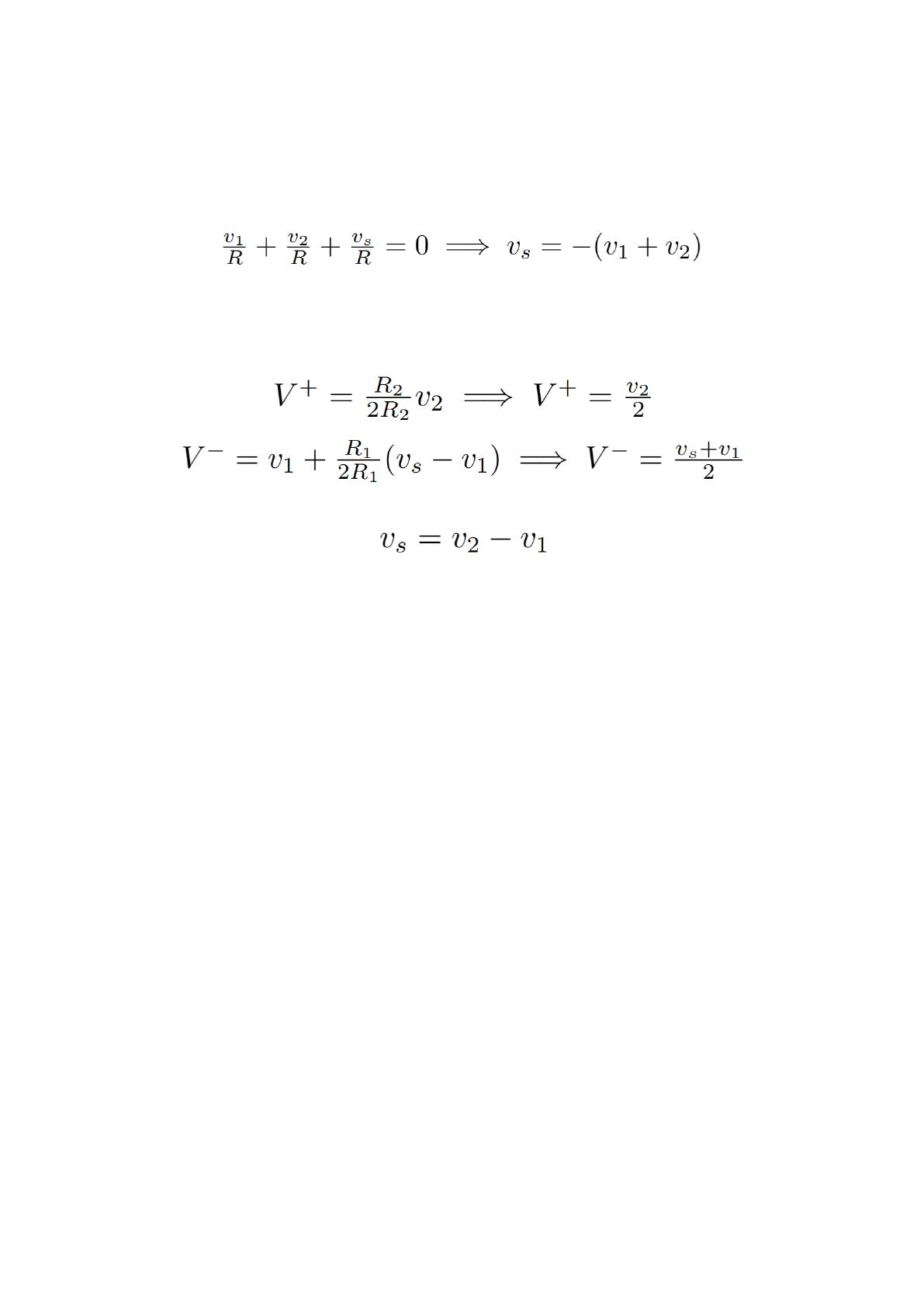

Montages à opérations algébriques élémentaires Pour les deux montages ci-dessous, déterminer la relation entre vs, v1 et v2. Les ALI sont supposés idéaux et de gain infini. Corrigé Dans les deux circuits, il y a une rétroaction négative unique qui assure le fonctionnement linéaire. 1) V+ = V- = 0. On applique la loi des nœuds en terme de potentiels : Il s’agit d’un montage additionneur, il suffit ensuite d’un montage inverseur de signe pour avoir directement l’addition. 2) En faisant un pont diviseur de tension : Le fonctionnement de l’ALI étant linéaire, ε = V+ - V- = 0. Cela donne : Il s’agit cette fois-ci d’un montage soustracteur.
