Manuel de stage Partie VI : Efficacité énergétique

Manuel de stage — Partie VI : Efficacité énergétique
1

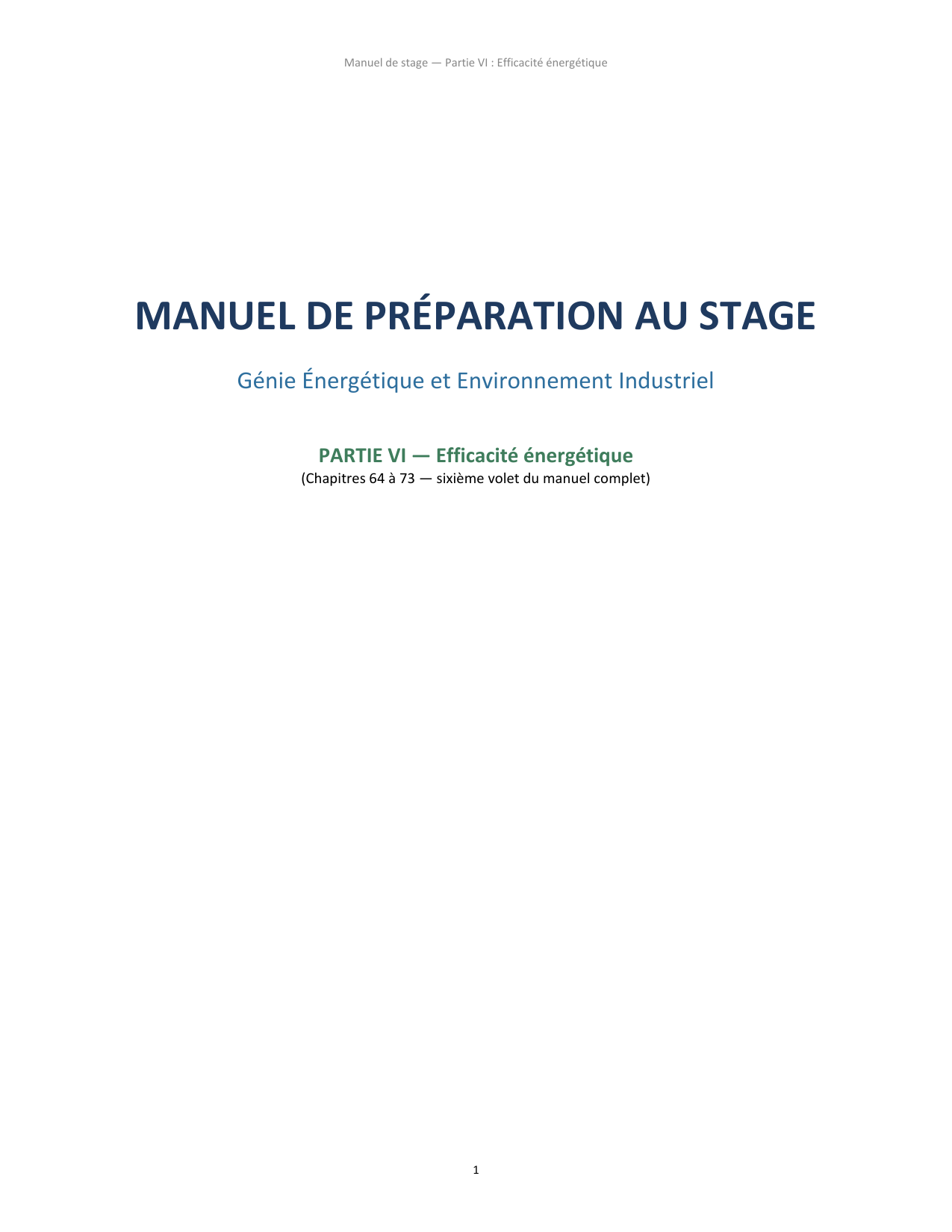

MANUEL DE PRÉPARATION AU STAGE
Génie Énergétique et Environnement Industriel
PARTIE VI — Efficacité énergétique
(Chapitres 64 à 73 — sixième volet du manuel complet)

Manuel de stage — Partie VI : Efficacité énergétique
2
Introduction à la Partie VI
Avant d'investir dans de nouvelles capacités de production (renouvelable ou non), la meilleure pratique
industrielle consiste toujours à d'abord réduire les besoins et les pertes existantes : c'est souvent le
levier le plus rapide à mettre en œuvre et le moins coûteux, avec un retour sur investissement rapide.
Cette partie passe en revue les principaux postes de consommation d'un site industriel et les leviers
d'efficacité associés.
Le réflexe à adopter
Avant de proposer d'installer une nouvelle capacité de production d'énergie, demande-toi toujours :
« a-t-on déjà réduit les pertes évitables sur ce poste ? » Un kWh économisé est souvent moins cher
qu'un kWh produit.

Manuel de stage — Partie VI : Efficacité énergétique
3
Chapitre 64 — Les moteurs électriques
Les moteurs électriques équipent la quasi-totalité des équipements tournants d'un site industriel
(pompes, ventilateurs, convoyeurs, compresseurs). Leur rendement varie selon leur classe d'efficacité
(les classes IE, du moins efficace IE1 au plus efficace IE4 et au-delà) : remplacer un vieux moteur
standard par un moteur à haut rendement est souvent rentabilisé en quelques années grâce aux
économies d'électricité, surtout sur un moteur qui fonctionne de nombreuses heures par an.
● Un moteur surdimensionné par rapport au besoin réel fonctionne à un rendement plus faible
qu'un moteur bien dimensionné.
● Un mauvais alignement moteur-charge ou des roulements usés augmentent les pertes
mécaniques et le risque de panne.

Manuel de stage — Partie VI : Efficacité énergétique
4
Chapitres 65 et 66 — Pompes et compresseurs
Chapitre 65 — Les pompes
Une pompe transporte un fluide en lui apportant de l'énergie (pression, débit). Une part significative de

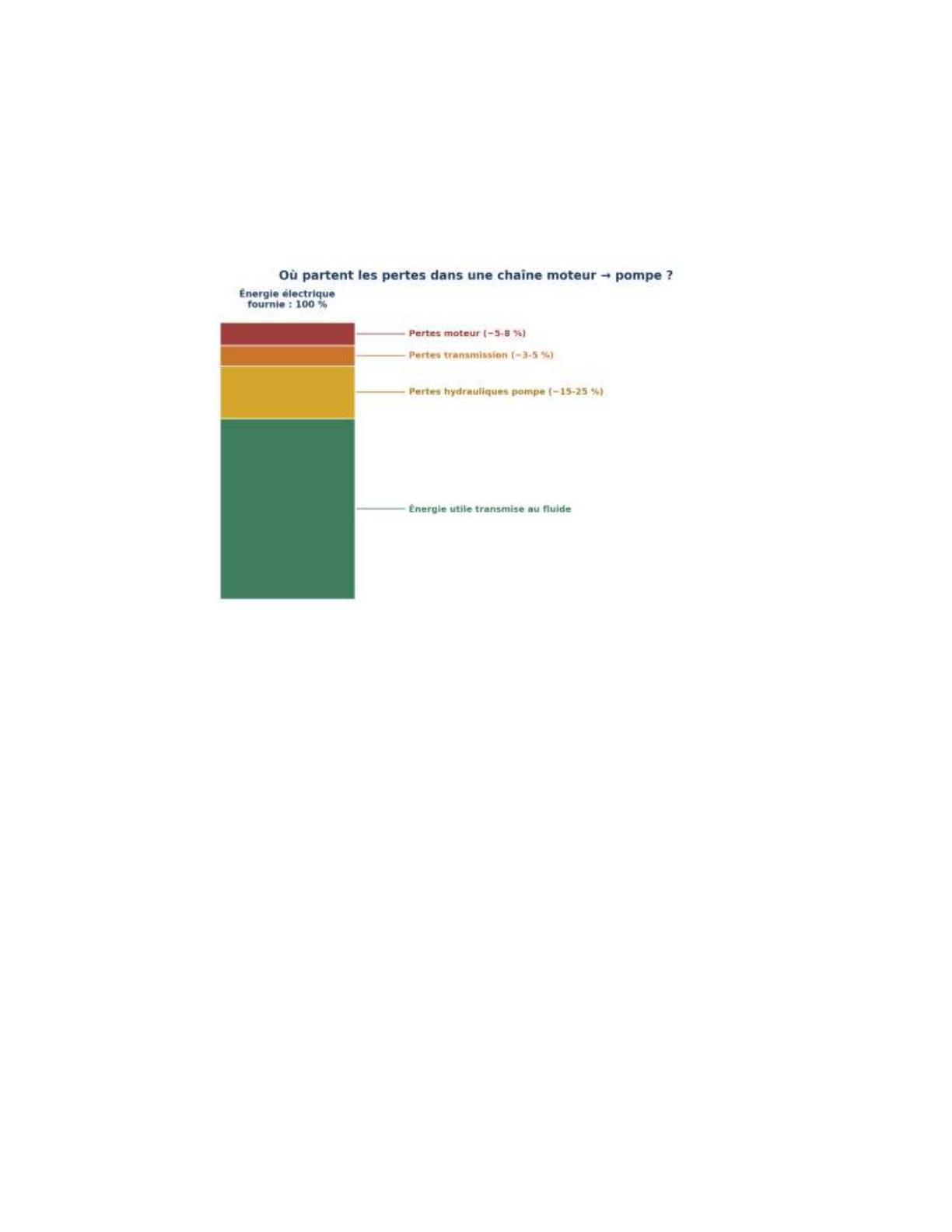

l'énergie fournie au moteur se perd avant d'atteindre le fluide, comme le montre le schéma ci-dessous.
Le principal gisement d'économie sur les pompes est souvent d'éviter le fonctionnement à débit
constant avec une vanne partiellement fermée pour réguler (ce qui gaspille de l'énergie en frottement),
en installant à la place un variateur de vitesse qui adapte directement la vitesse du moteur au besoin
réel.
Chapitre 66 — Les compresseurs
Les compresseurs produisent de l'air comprimé, une énergie très utilisée en industrie (outils
pneumatiques, vannes, instrumentation) mais aussi l'une des moins efficaces énergétiquement :
convertir l'électricité en air comprimé, puis l'air comprimé en travail utile, entraîne des pertes cumulées
importantes à chaque étape.

Manuel de stage — Partie VI : Efficacité énergétique
5

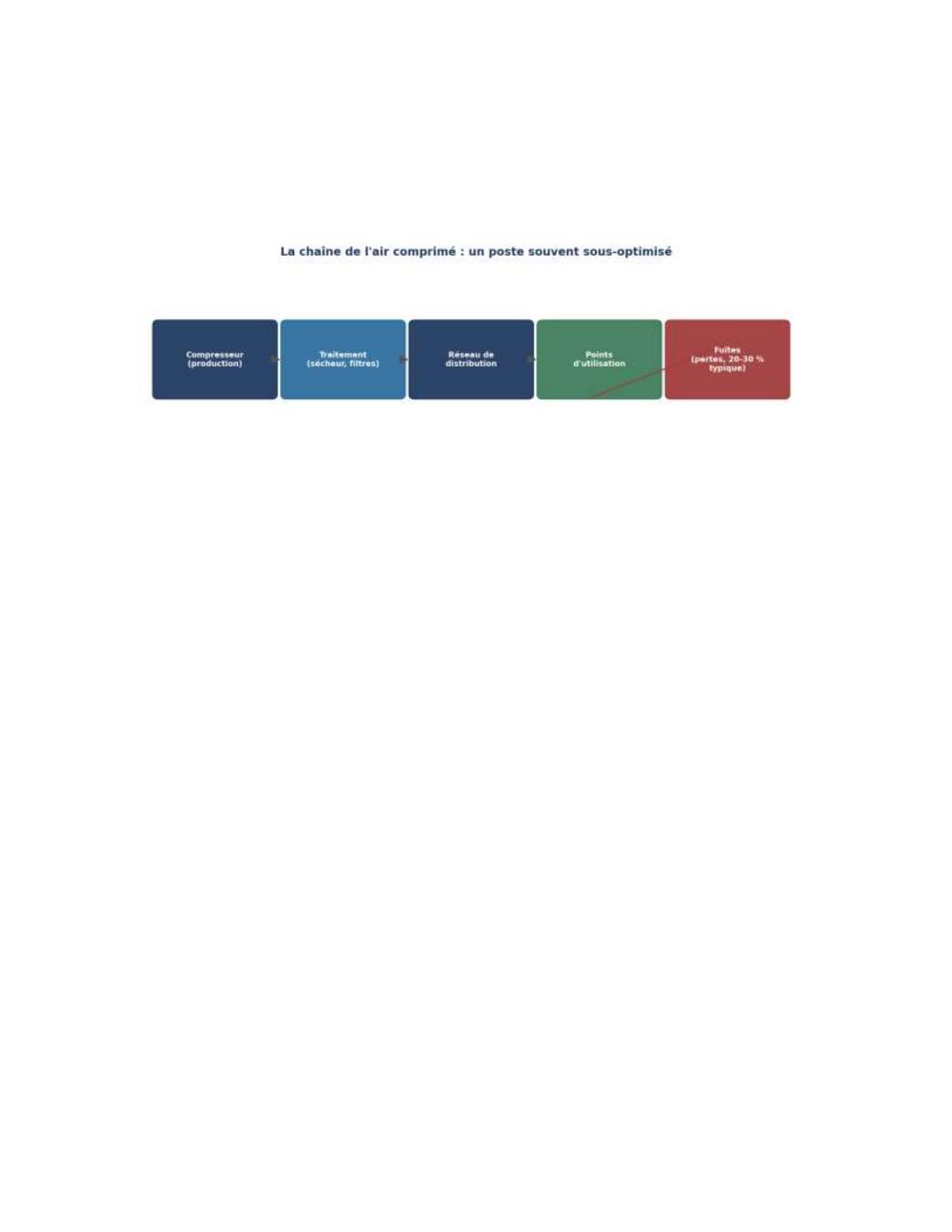

Chapitre 67 — L'air comprimé
En raison de son faible rendement global, l'air comprimé est souvent qualifié d'« énergie chère » :
produire un kWh d'énergie utile sous forme d'air comprimé consomme généralement plusieurs fois plus
d'électricité qu'un entraînement électrique direct. Cela justifie une attention particulière à ce poste.
67.1 La chasse aux fuites : le levier numéro un
Les fuites sur un réseau d'air comprimé mal entretenu peuvent représenter une part très importante de
la production totale. Une campagne régulière de détection (souvent réalisée aux ultrasons, en période
d'arrêt de production pour mieux les entendre) et de réparation des fuites est l'une des actions
d'efficacité énergétique au meilleur rapport coût/bénéfice sur un site industriel.
67.2 Autres leviers
● Réduire la pression de consigne au minimum nécessaire (chaque bar de pression en moins
réduit la consommation du compresseur).
● Récupérer la chaleur de compression, qui peut servir à préchauffer de l'eau ou de l'air ailleurs
sur le site.
● Ne jamais utiliser l'air comprimé pour des usages qui pourraient être couverts par un ventilateur
ou une soufflante, beaucoup moins coûteux en énergie.
