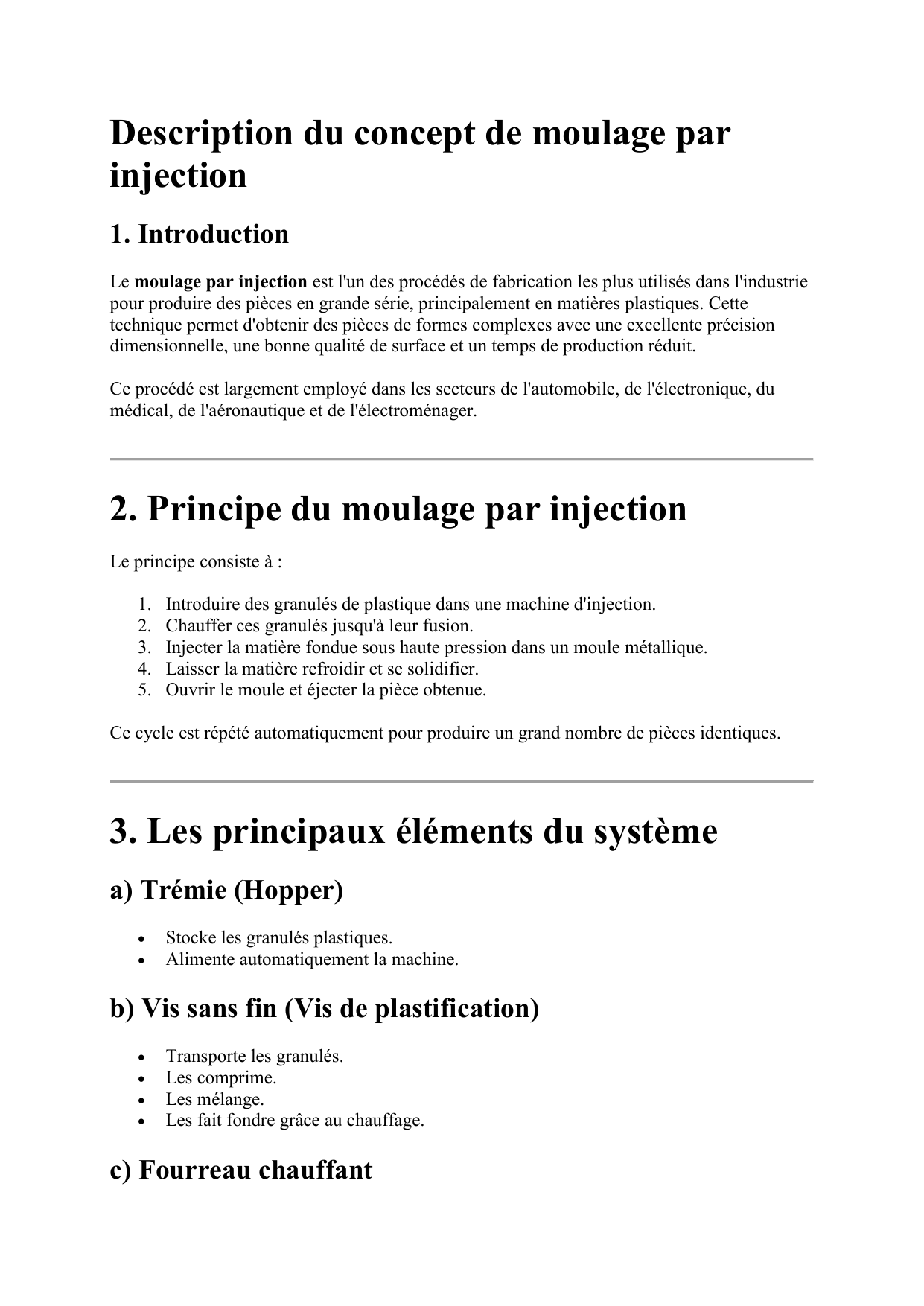

Description du concept de moulage par
injection
1. Introduction
Le moulage par injection est l'un des procédés de fabrication les plus utilisés dans l'industrie
pour produire des pièces en grande série, principalement en matières plastiques. Cette
technique permet d'obtenir des pièces de formes complexes avec une excellente précision
dimensionnelle, une bonne qualité de surface et un temps de production réduit.
Ce procédé est largement employé dans les secteurs de l'automobile, de l'électronique, du
médical, de l'aéronautique et de l'électroménager.
2. Principe du moulage par injection
Le principe consiste à :
1. Introduire des granulés de plastique dans une machine d'injection.
2. Chauffer ces granulés jusqu'à leur fusion.
3. Injecter la matière fondue sous haute pression dans un moule métallique.
4. Laisser la matière refroidir et se solidifier.
5. Ouvrir le moule et éjecter la pièce obtenue.
Ce cycle est répété automatiquement pour produire un grand nombre de pièces identiques.
3. Les principaux éléments du système
a) Trémie (Hopper)
Stocke les granulés plastiques.
Alimente automatiquement la machine.
b) Vis sans fin (Vis de plastification)
Transporte les granulés.
Les comprime.
Les mélange.
Les fait fondre grâce au chauffage.
c) Fourreau chauffant
Le fourreau contient plusieurs zones de chauffage permettant de faire fondre progressivement
la matière plastique.
d) Buse d'injection
Elle assure le passage de la matière fondue vers le moule.
e) Moule
Le moule est constitué de deux parties :
Partie fixe
Partie mobile
Il contient la forme exacte de la pièce à fabriquer.
f) Système d'éjection
Après refroidissement, les éjecteurs poussent la pièce hors du moule.
4. Cycle de moulage par injection
Le procédé se déroule selon les étapes suivantes :
Étape 1 : Fermeture du moule
Les deux parties du moule se ferment sous une forte pression.
↓
Étape 2 : Plastification
Les granulés sont chauffés et transformés en matière fondue.
↓
Étape 3 : Injection
La vis pousse la matière fondue dans les empreintes du moule.
↓
Étape 4 : Maintien en pression
Une pression est maintenue pour compenser le retrait de la matière lors du refroidissement.
↓
Étape 5 : Refroidissement
La matière se solidifie à l'intérieur du moule.
↓
Étape 6 : Ouverture du moule
Le moule s'ouvre automatiquement.
↓
Étape 7 : Éjection
Les broches d'éjection expulsent la pièce.
↓
Étape 8 : Fermeture et nouveau cycle
Le cycle recommence.
5. Paramètres de réglage
Les principaux paramètres influençant la qualité des pièces sont :
Température de fusion
Pression d'injection
Vitesse d'injection
Temps de maintien
Temps de refroidissement
Force de fermeture du moule
Un bon réglage de ces paramètres permet d'obtenir des pièces conformes et de limiter les
défauts.
6. Avantages du moulage par injection
Production rapide
Haute précision dimensionnelle
Répétabilité élevée
Fabrication de formes complexes
Faible taux de déchets
Possibilité d'automatisation complète
Coût unitaire faible pour les grandes séries
7. Inconvénients
Coût élevé du moule
Temps de conception important
Peu rentable pour les petites séries
Nécessite une maintenance régulière
Réglages parfois complexes
8. Domaines d'application
Le moulage par injection est utilisé dans de nombreux secteurs industriels :
Automobile (connecteurs, tableaux de bord, clips, boîtiers)
Électronique (prises, connecteurs, boîtiers)
Médical (seringues, dispositifs médicaux)
Électroménager
Emballage
Jouets
Industrie aéronautique
9. Défauts courants
Les principaux défauts pouvant apparaître sont :
Défaut
Cause principale
Bavures
Pression trop élevée ou fermeture insuffisante du moule
Retassures
Refroidissement insuffisant ou maintien trop faible
Bulles d'air
Air emprisonné dans le moule
Manque de matière
Pression ou vitesse d'injection insuffisante
Déformation (gauchissement)
Refroidissement non uniforme
Lignes de soudure
Rencontre de deux fronts de matière fondue
10. Conclusion
Le moulage par injection est un procédé de fabrication essentiel dans l'industrie moderne. Il
permet de produire rapidement des pièces plastiques de haute qualité, avec une excellente
répétabilité et une grande précision. Malgré un investissement initial élevé pour la fabrication
du moule, cette technique reste la solution la plus économique pour la production en grande
série. Grâce à son automatisation et à sa fiabilité, elle est aujourd'hui indispensable dans de
nombreux secteurs industriels, notamment l'automobile, l'électronique et le médical.
