Présentation :

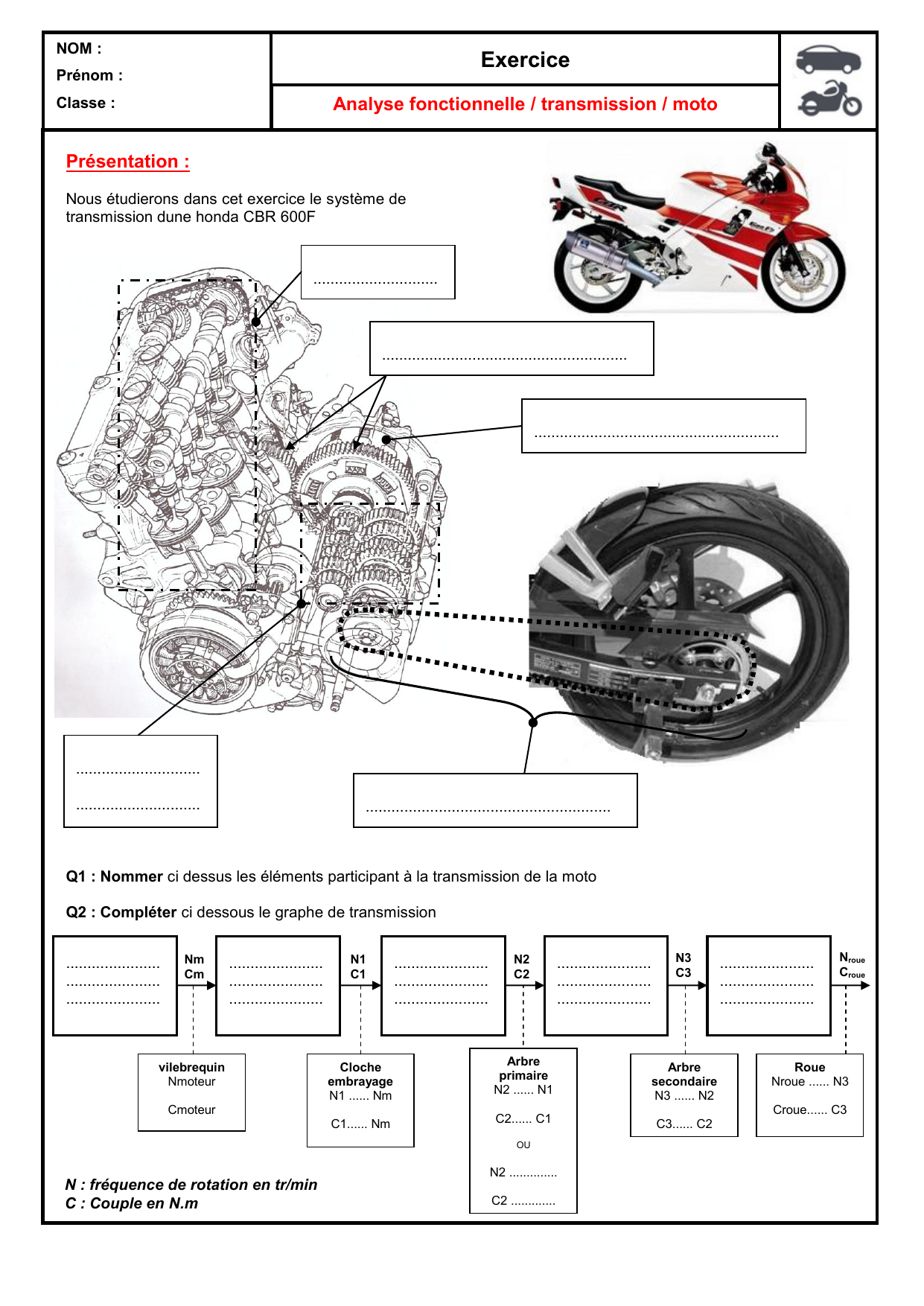

Nous étudierons dans cet exercice le système de

transmission dune honda CBR 600F

Q1 : Nommer ci dessus les éléments participant à la transmission de la moto

Q2 : Compléter ci dessous le graphe de transmission

NOM :

Prénom :

Classe :

Analyse fonctionnelle / transmission / moto

Exercice

.............................

.........................................................

.............................

.........................................................

......................

vilebrequin

Nmoteur

Cmoteur

Cloche

embrayage

N1 ...... Nm

C1...... Nm

Arbre

primaire

N2 ...... N1

C2...... C1

OU

N2 ..............

C2 .............

Arbre

secondaire

N3 ...... N2

C3...... C2

Roue

Nroue ...... N3

Croue...... C3

Nm

Cm

N1

C1

N2

C2

N3

C3

Nroue

Croue

N : fréquence de rotation en tr/min

C : Couple en N.m

Q3 : Déterminer la fonction des éléments ci dessous

MOTEUR

Fonction Moteur : .......................................................................................................................................

.......................................................................................................................................................................

Compléter le SADT du moteur :

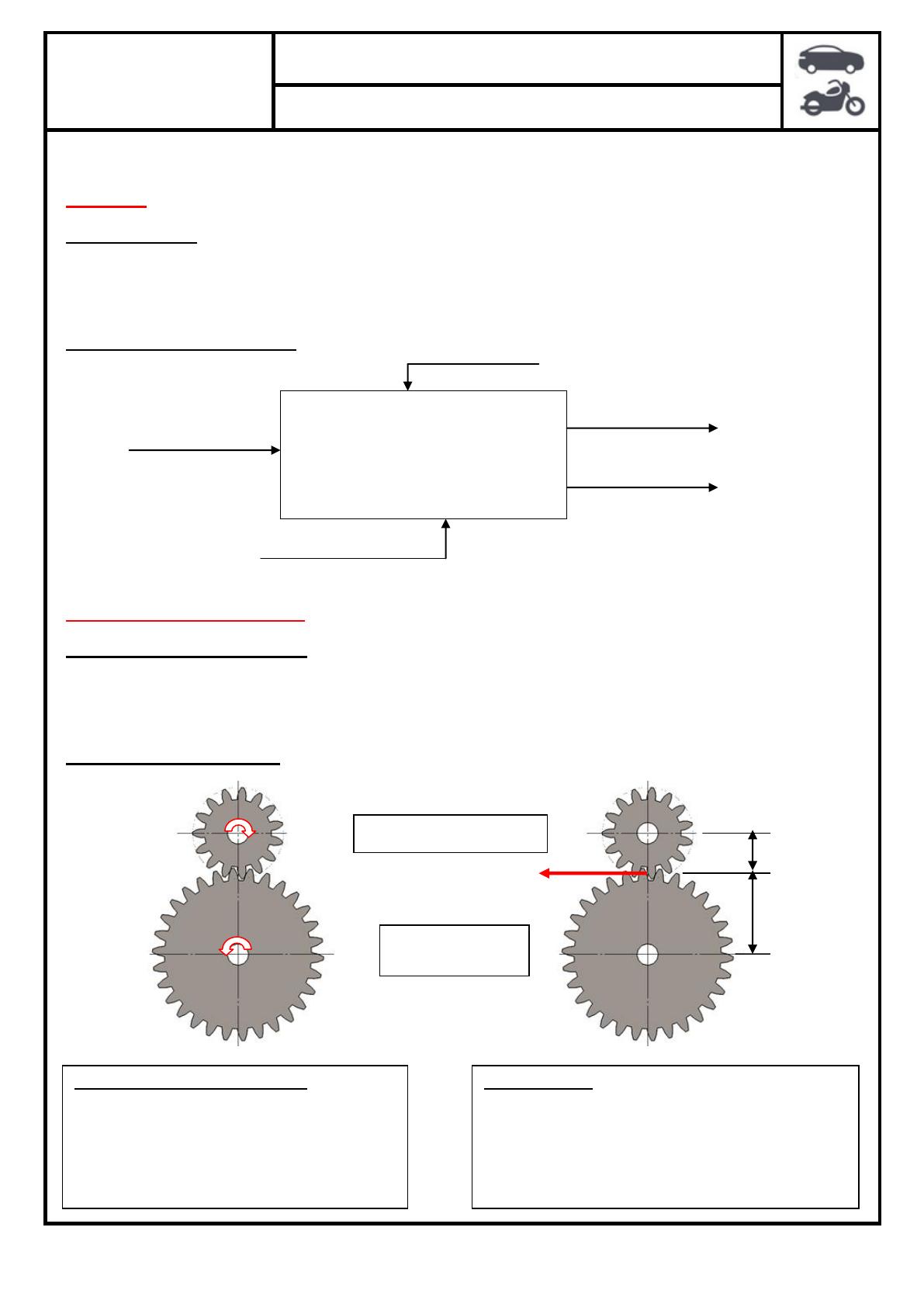

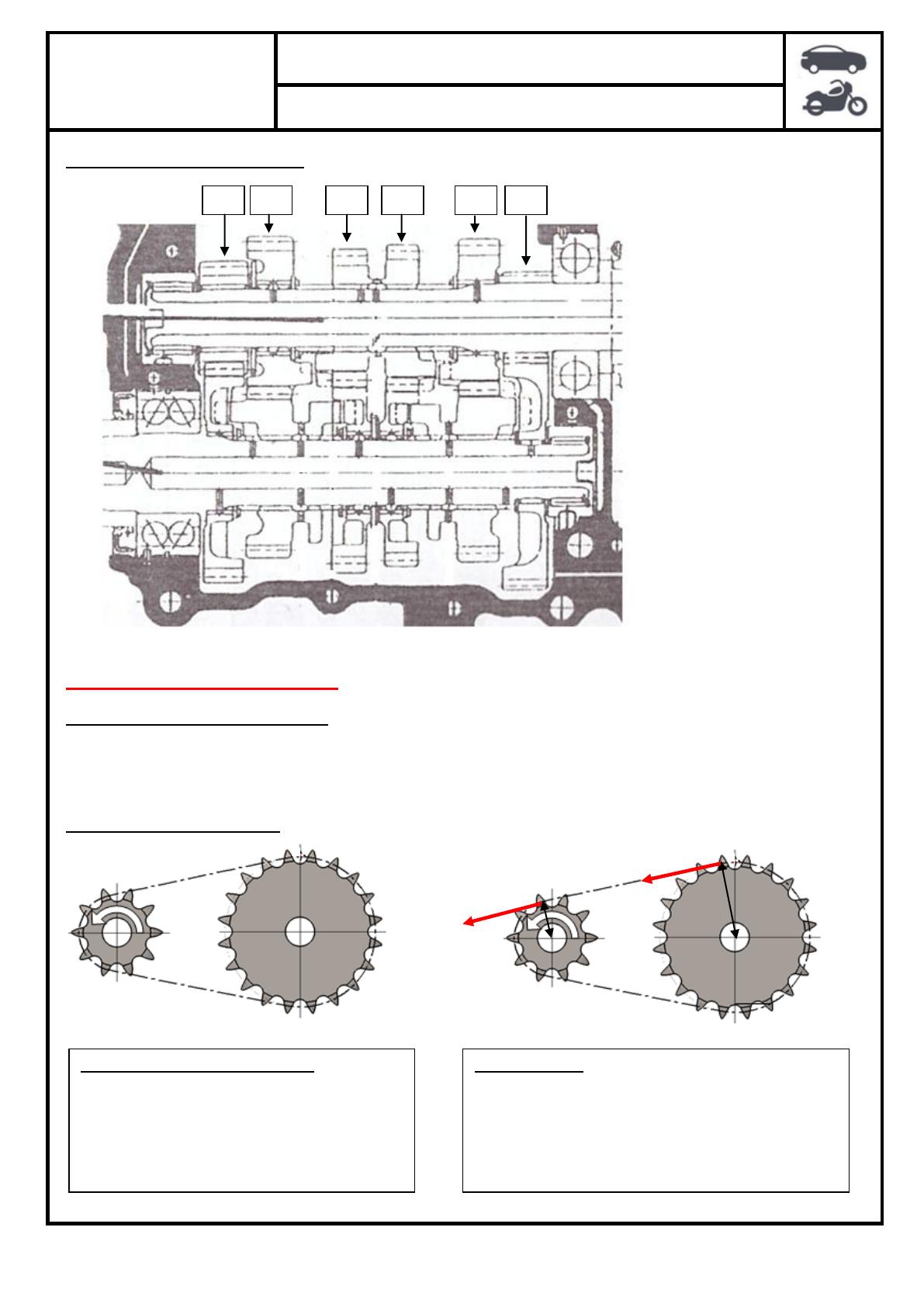

TRANSMISSION PRIMAIRE

Fonction transmission primaire : ..............................................................................................................

.......................................................................................................................................................................

Principe de fonctionnement :

NOM :

Prénom :

Classe :

Analyse fonctionnelle / transmission / moto

Exercice

...........................................................

.........................................................

.....................................

action conducteur

Pignon vilebrequin

Couronne cloche

embrayage

Fréquence de rotation en tr/min

..........................................................................

Couple en N.m

....................................................................................

Force

rayon pignon

rayon couronne

Npignon

Ncouronne

Z pignon

Z couronne

Z : nb

de

dents

EMBRAYAGE

Fonction embrayage : ................................................................................................................................

.......................................................................................................................................................................

Compléter le SADT de l'embrayage :

Principe de fonctionnement :

NOM :

Prénom :

Classe :

Analyse fonctionnelle / transmission / moto

Exercice

...........................................................

.........................................................

.....................................

action conducteur

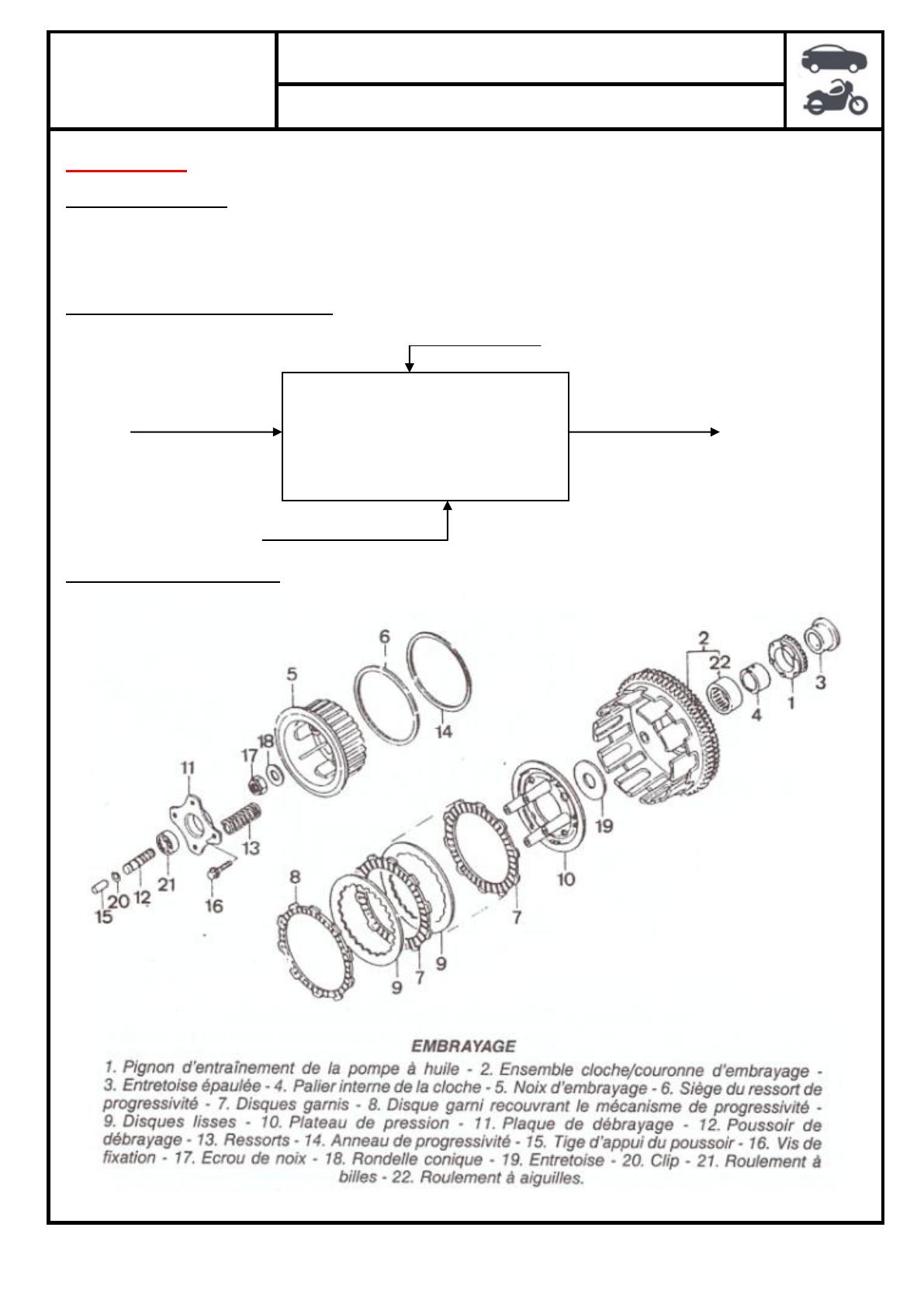

Colorier les pièces de l'éclaté

avec le même code de couleur

que le schéma cinématique en

page ci après.

Schéma simplifié de l'embrayage :

BOITE DE VITESSES

Fonction boite de vitesses : ..........................................................................................................................

.......................................................................................................................................................................

NOM :

Prénom :

Classe :

Analyse fonctionnelle / transmission / moto

Exercice

arbre

primaire

cloche

couronne

noix

d'embrayage

plateau

presseur

carter

...........................................................

.........................................................

.....................................

action conducteur

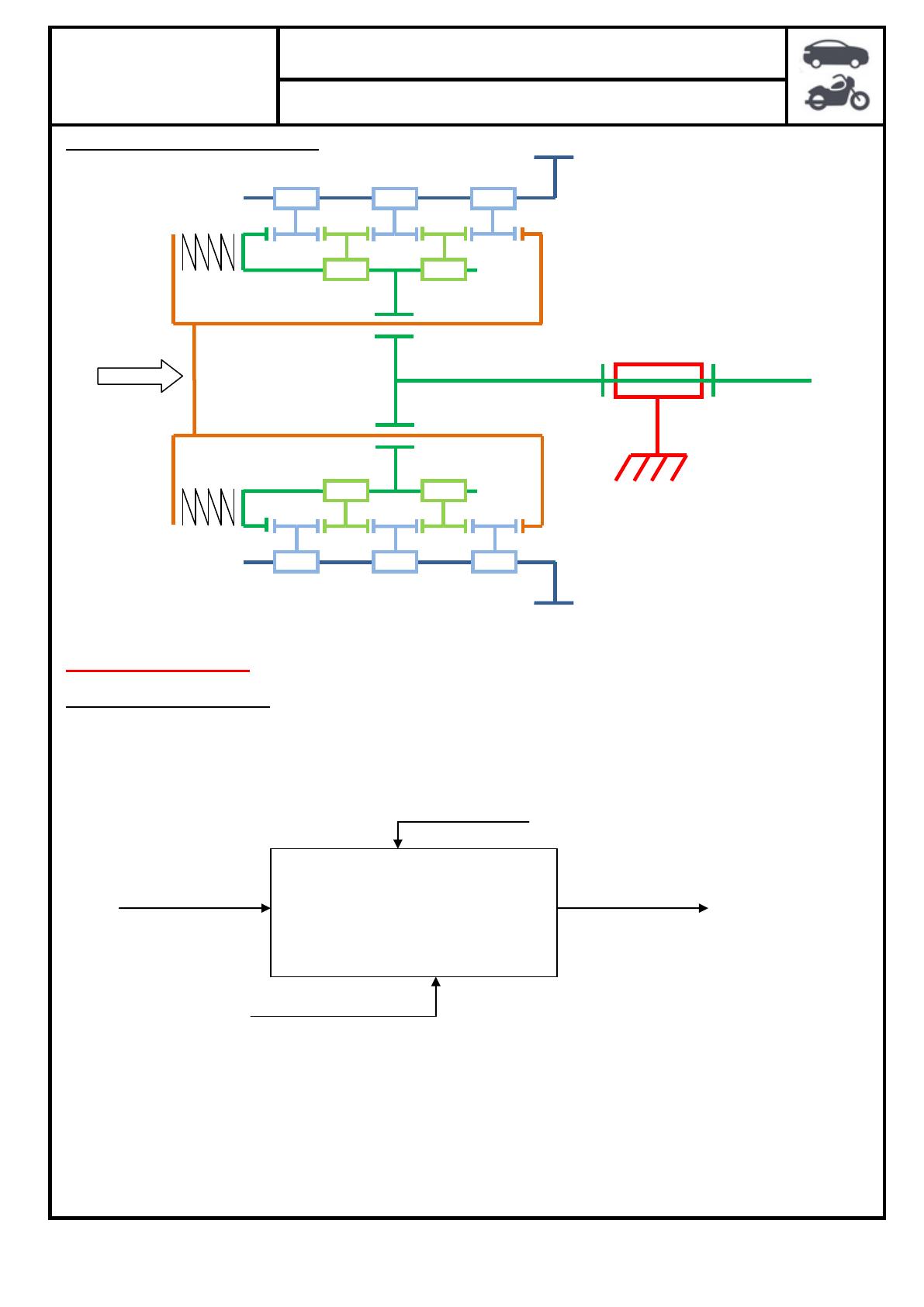

Schéma de la boite de vitesses :

TRANSMISSION SECONDAIRE

Fonction transmission secondaire : ..............................................................................................................

.......................................................................................................................................................................

Principe de fonctionnement :
