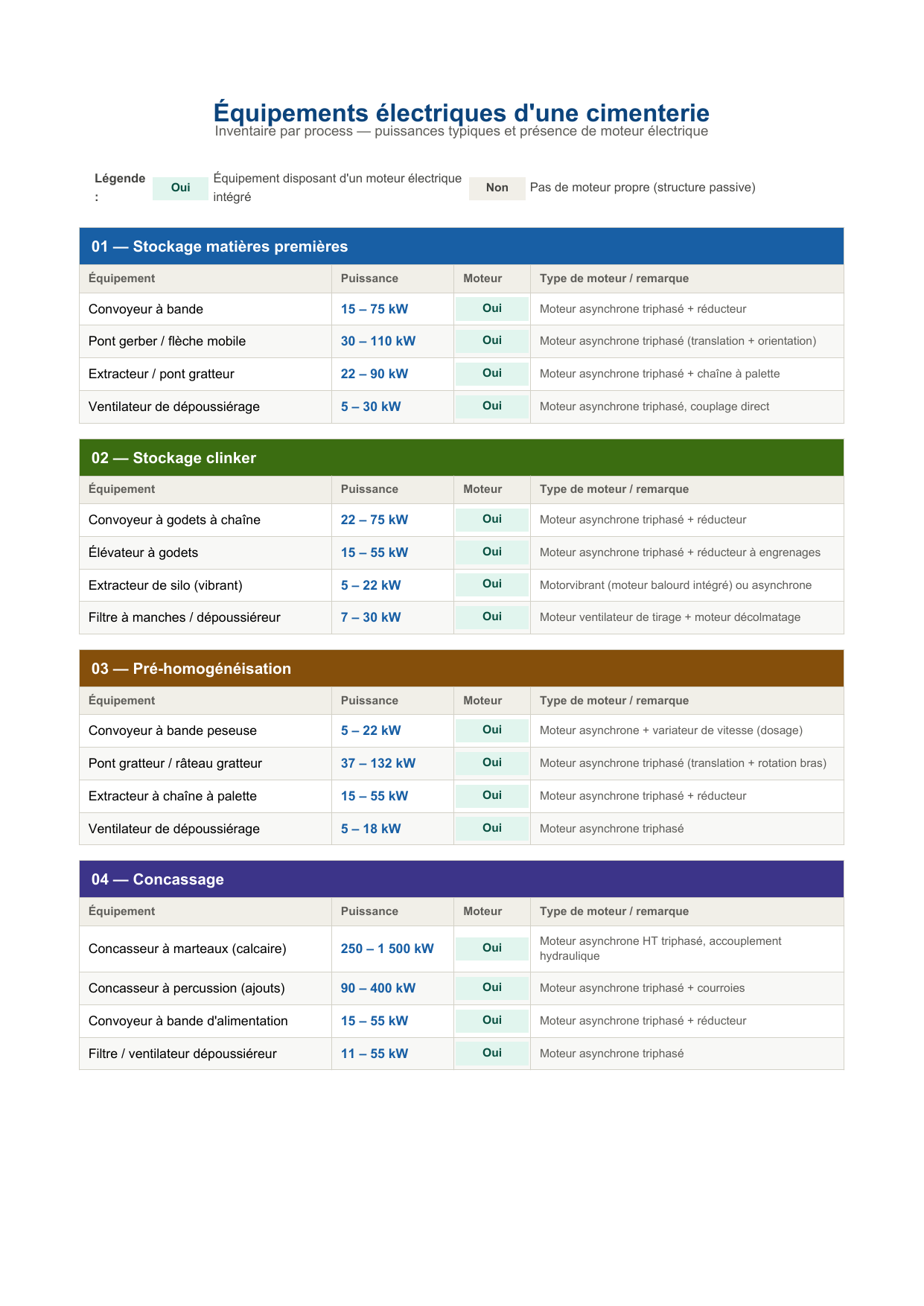

Équipements électriques d'une cimenterie : Inventaire & Puissances

Équipements électriques d'une cimenterie
Inventaire par process — puissances typiques et présence de moteur électrique
Légende
:Oui Équipement disposant d'un moteur électrique intégré Non Pas de moteur propre (structure passive)
01 — Stockage matières premières
Équipement Puissance Moteur Type de moteur / remarque
Convoyeur à bande 15 – 75 kW Oui Moteur asynchrone triphasé + réducteur
Pont gerber / flèche mobile 30 – 110 kW Oui Moteur asynchrone triphasé (translation + orientation)
Extracteur / pont gratteur 22 – 90 kW Oui Moteur asynchrone triphasé + chaîne à palette
Ventilateur de dépoussiérage 5 – 30 kW Oui Moteur asynchrone triphasé, couplage direct
02 — Stockage clinker
Équipement Puissance Moteur Type de moteur / remarque
Convoyeur à godets à chaîne 22 – 75 kW Oui Moteur asynchrone triphasé + réducteur
Élévateur à godets 15 – 55 kW Oui Moteur asynchrone triphasé + réducteur à engrenages
Extracteur de silo (vibrant) 5 – 22 kW Oui Motorvibrant (moteur balourd intégré) ou asynchrone
Filtre à manches / dépoussiéreur 7 – 30 kW Oui Moteur ventilateur de tirage + moteur décolmatage
03 — Pré-homogénéisation
Équipement Puissance Moteur Type de moteur / remarque
Convoyeur à bande peseuse 5 – 22 kW Oui Moteur asynchrone + variateur de vitesse (dosage)
Pont gratteur / râteau gratteur 37 – 132 kW Oui Moteur asynchrone triphasé (translation + rotation bras)
Extracteur à chaîne à palette 15 – 55 kW Oui Moteur asynchrone triphasé + réducteur
Ventilateur de dépoussiérage 5 – 18 kW Oui Moteur asynchrone triphasé
04 — Concassage
Équipement Puissance Moteur Type de moteur / remarque
Concasseur à marteaux (calcaire) 250 – 1 500 kW Oui Moteur asynchrone HT triphasé, accouplement
hydraulique
Concasseur à percussion (ajouts) 90 – 400 kW Oui Moteur asynchrone triphasé + courroies
Convoyeur à bande d'alimentation 15 – 55 kW Oui Moteur asynchrone triphasé + réducteur
Filtre / ventilateur dépoussiéreur 11 – 55 kW Oui Moteur asynchrone triphasé

05 — Broyage matières crues
Équipement Puissance Moteur Type de moteur / remarque
Broyeur vertical à rouleaux (VRM) 800 – 5 000 kW Oui Moteur asynchrone HT (6,5 kV / 12 kV) + réducteur
planétaire
Broyeur à boulets cru 1 000 – 4 000 kW Oui Moteur asynchrone HT à bague ou synchrone
Séparateur dynamique 30 – 200 kW Oui Moteur asynchrone + variateur de vitesse
Élévateur à godets (farine) 22 – 90 kW Oui Moteur asynchrone triphasé + réducteur
Ventilateur principal broyeur 200 – 1 200 kW Oui Moteur asynchrone HT + variateur de fréquence
Filtre à manches / électrofiltre 15 – 75 kW Oui Moteur ventilateur + alimentation HT (électrofiltre)
06 — Four rotatif (cuisson clinker)
Équipement Puissance Moteur Type de moteur / remarque
Four rotatif — moteur principal 55 – 630 kW Oui Moteur asynchrone ou à fréquence variable, IP54 —
pignon/couronne
Moteur auxiliaire (vireur) 5,5 – 15 kW Oui Moteur asynchrone + réducteur à vis sans fin
(autobloquant)
Ventilateur préchauffeur à cyclones 400 – 2 000 kW Oui Moteur asynchrone HT + variateur de fréquence
Ventilateurs refroidisseur à grilles 200 – 800 kW Oui Moteurs asynchrones (plusieurs ventilateurs
indépendants)
Tour de préchauffage (structure) —Non Structure passive — échange thermique par gravité +
gaz chauds
Élévateur à godets farine 22 – 75 kW Oui Moteur asynchrone triphasé + réducteur
Filtre électrostatique / manches 30 – 150 kW Oui Moteur ventilateur + alimentation HT (électrofiltre)
07 — Broyage clinker (ciment)
Équipement Puissance Moteur Type de moteur / remarque
Broyeur à boulets ciment 1 000 – 5 000 kW Oui Moteur asynchrone HT à bague (68 % conso. atelier)
Broyeur vertical à rouleaux (VRM) 800 – 4 200 kW Oui Moteur HT (6,5/12 kV) ou synchrone à aimants
permanents
Séparateur dynamique 3e génération 45 – 250 kW Oui Moteur asynchrone + variateur de vitesse
Élévateur à godets ciment 22 – 90 kW Oui Moteur asynchrone triphasé + réducteur
Compresseur à vis (transport
pneumatique) 55 – 200 kW Oui Moteur asynchrone triphasé — circuit 6 bars
Ventilateur broyeur ciment 150 – 800 kW Oui Moteur asynchrone HT + variateur de fréquence
Filtre à manches sortie broyeur 15 – 75 kW Oui Moteur ventilateur de tirage + décolmatage
Sources : cementl.com — Lignes de production de ciment & Broyeur vertical à rouleaux (VRM) | Scribd — Étapes de fabrication du ciment |
pierrealainmillet.fr — Diagnostic énergétique d'une cimenterie (PRISME) | cement-plants.fr (SINOMALY) — Broyeur clinker | cementl.com —
Types d'entraînement four rotatif
