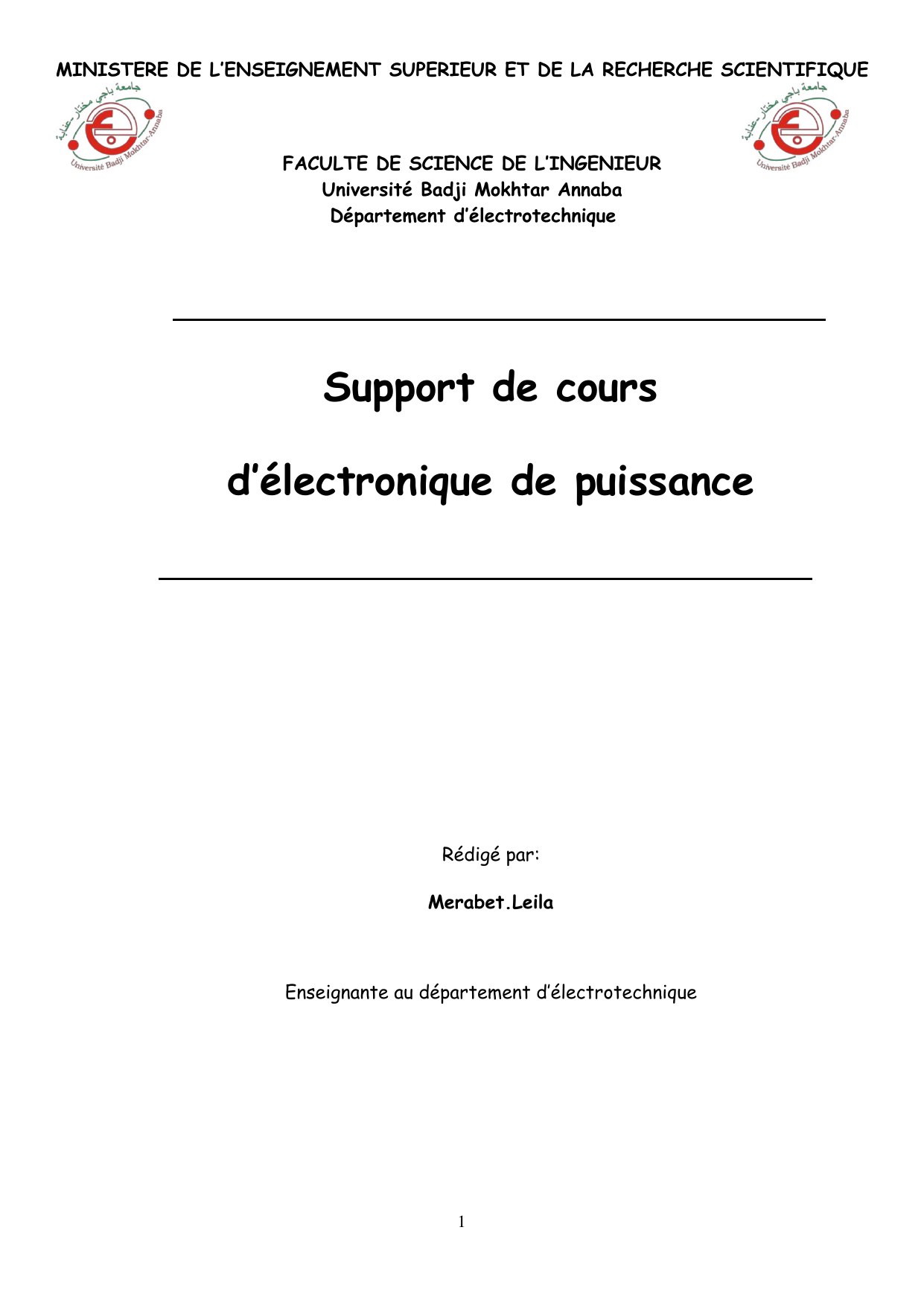

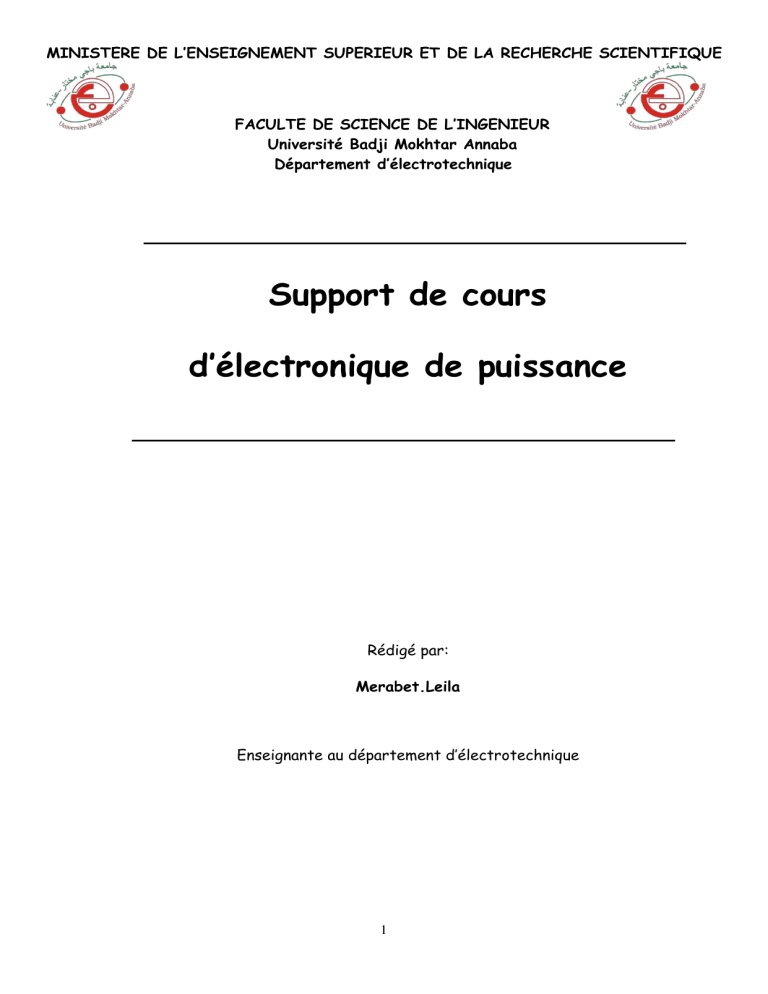

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE
FACULTE DE SCIENCE DE L’INGENIEUR
Université Badji Mokhtar Annaba
Département d’électrotechnique
Support de cours
d’électronique de puissance
Rédigé par:
Merabet.Leila
Enseignante au département d’électrotechnique

2
Avant-propos
Ce document est un support de cours d’électronique de puissance destiné essentiellement aux étudiants
de master en d’électrotechnique. Il est destiné à accompagner le travail personnel de l’étudiant avec
l’aide précieuse de l’enseignant.
Après un chapitre de rappel, sur les composants d’électroniques de puissance, les grandeurs périodiques
non sinusoïdales et le régime transitoire ; nous avons consacré deux chapitres pour l’étude détaillée des
montages redresseurs. Le deuxième chapitre est consacré à l’étude des montages redresseurs monophasés.
Le troisième chapitre étudie les montages redresseurs triphasés. Le quatrième chapitre est consacré à la
conversion alternatif -alternatif (les gradateurs). La conversion DC – DC est détaillée dans le chapitre cinq.
Le dernier chapitre évoque les onduleurs.
La lecture de ce cours nécessite des connaissances préalables, en électronique général, mathématiques et
en physique générale. Nous espérons que, ce travail sera utile à tous ceux qui ont à apprendre, à enseigner ou
à utiliser l’électronique de puissance.
Je tiens à remercier Mr Omeiri .A (Professeur au département d’électrotechnique, à l’université Badji
Mokhtar, Annaba) ainsi que Mr SAAD .S, Mme Soltani. F et Mme Bensiali. N d’avoir examiné ce travail.

3
SOMMAIRE
CHAPITRE 1 : RAPPELS SUR LES SEMICONDUCTEURS DE PUISSANCE, REGIME
TRANSITOIRES ET LES GRANDEURS PÉRIODIQUES NON-SINUSOÏDALES
I.1 Introduction
I.2 Les semi-conducteurs de puissance
I.3 Rappels sur les régimes transitoires
I.4 Rappel sur les grandeurs périodiques non sinusoidales
CHAPITRE II : LES MONTAGES REDRESSEURS MONOPHASES
II.1 Généralités
II.2 Commutation de redresseur
II.3 Hypothèse simplificatrices pour l’étude
II.4 Indice de commutation q du montage
II.5 Indice de pulsation p de la tension redressée
II.6 Nomenclature des montages redresseurs usuels
II.7 Redresseurs monophasés
II.8 Les montages redresseurs monophasés en pont
CHAPITRE III : LES MONTAGES REDRESSEURS TRIPHASES
III. 1 Redresseur non commandé à point neutre triphasé P3
III. 2 Redresseur commandé à point neutre triphasé P3
III. 3 Redresseur non commandé en pont triphasé PD3
III. 4 Redresseur commandé en pont triphasé PD3
III. 5 Redresseur triphasé mixte
III. 6 Grandeurs caractéristiques des montages parallèle et parallèle double
CHAPITRE IV : LES GRADATEURS CONVERTISSEUR AC- AC
IV.1 Définition
IV.2 Gradateur monophasé
IV.2.1 Débit sur charge résistive
IV.2.2 Débit sur charge résistive inductive
IV.3 Gradateur triphasés
IV.4 Gradateur triphasé tout thyristors
IV. Variantes
IV.6 Groupement de trois gradateurs monophasés
IV.7 Gradateur triphasé mixte
IV.8 gradateur commandé par train d’alternances
CHAPITRE V : LES HACHEURS CONVERTISSEURS DC- DC
V. 1 Introduction
V.2 hacheur dévolteur
V.2.1 Débit sur charge résistive

4
V.2.2 Débit sur charge résistive et inductive
V.2.3 Débit sur charge RLE
V.3 Hacheur survolteur
V.4 Hacheur réversible en courant
V.5 Hacheur réversible en tension
V.6 Hacheur réversible en courant et en tension
CHAPITRE VI : LES ONDULEURS AUTONOMES CONVERTISSEURS DC- AC
VI. 1 Introduction
VI. 2 Domaine d’utilisation des onduleurs
VI. 3 Principe de l’onduleur monophasé en demi- pont
VI. 4 Etude de l’onduleur de tension monophasé en pont
VI. 4.1 Commande réunie
VI. 4.2 Commande décalée
VI. 5 Les onduleurs triphasés
VI. 5. 1 Principe de l’onduleur triphasé
VI. 5.2 Commande 120°
VI. 5.3 Commande 180°
VI. 6. Commande à MLI
Annexe
A. 1 Facteur de puissance et THD
A. 2 Redresseur dodécaphasé
A. 3 Problèmes réels posés par les redresseurs lors d’un fonctionnement normal
BIBLIOGRAPHIE

5
CHAPITRE 1
RAPPELS SUR LES SEMICONDUCTEURS DE
PUISSANCE, REGIME TRANSITOIRES ET LES
GRANDEURS PÉRIODIQUES NON-SINUSOÏDALES
