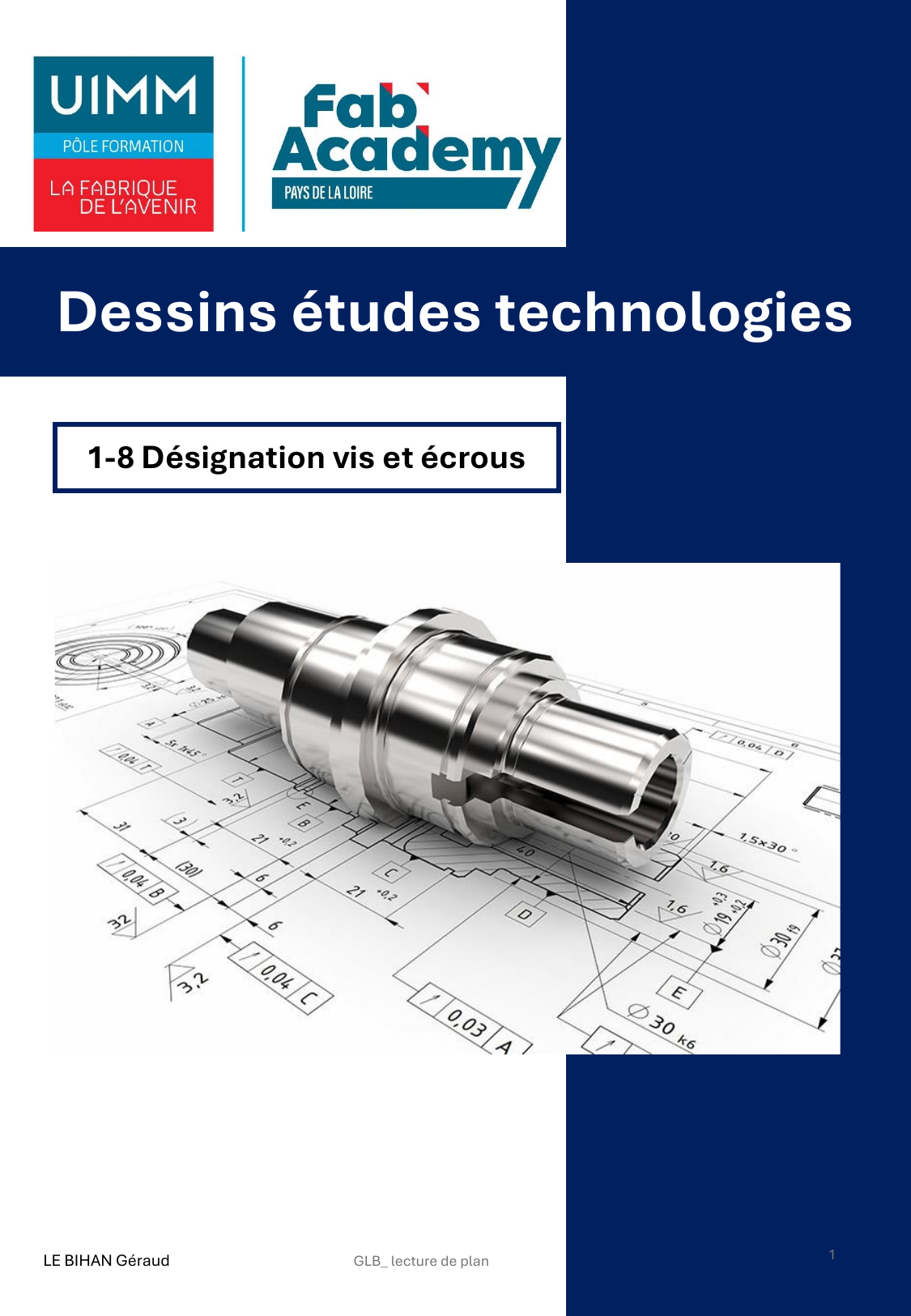

Dessins études technologies : Désignation vis et écrous

Dessins études technologies
1-8 Désignation vis et écrous
LE BIHAN Géraud 1
GLB_ lecture de plan

2

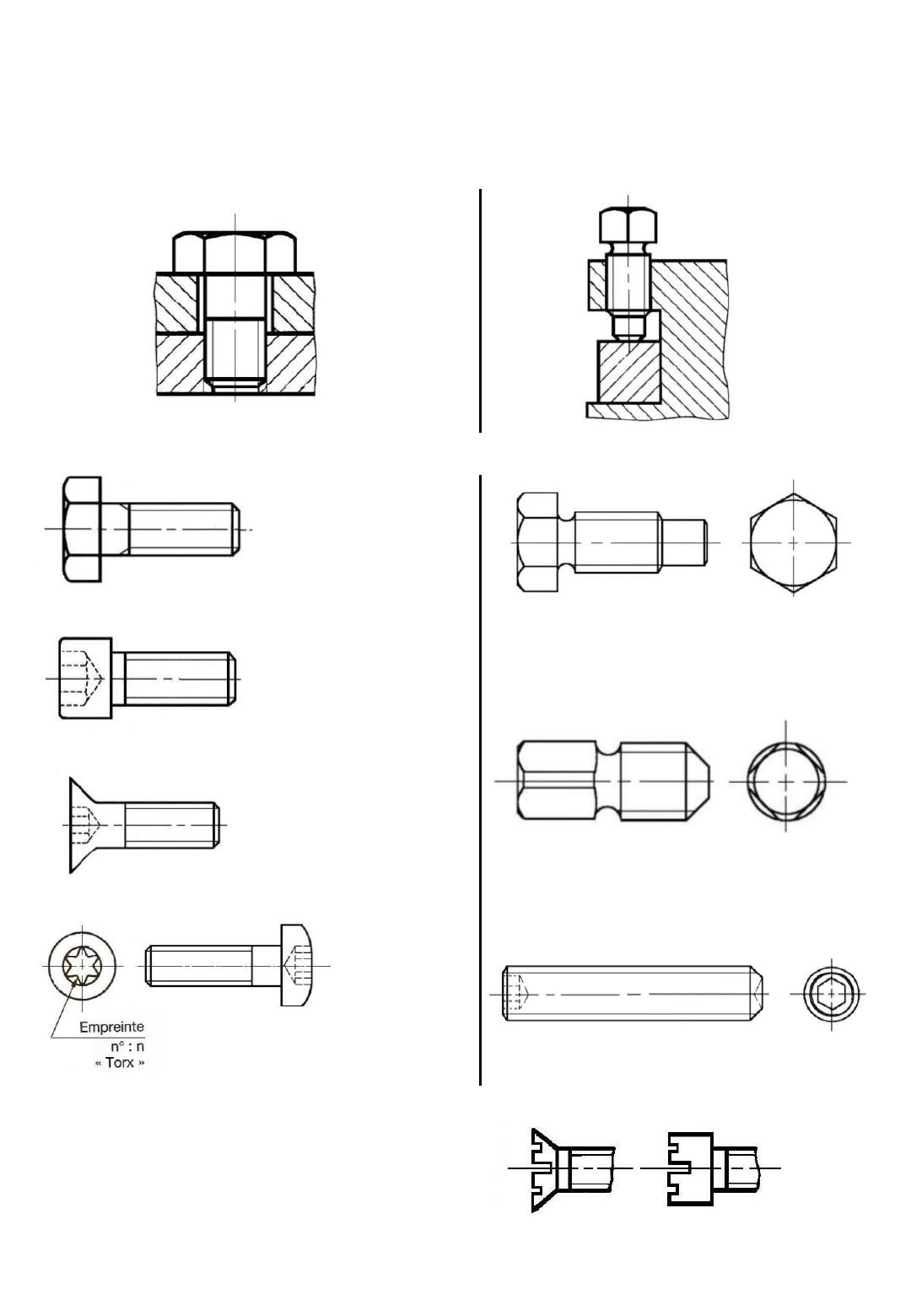

1) VIS DE FIXATION
Les vis de fixation servent à réunir plusieurs pièces par pression des unes sur les autres. Deux
modes d’action sont utilisés :
La pression est exercée par la tête:
Vis d’assemblage
La pression est exercée par l’extrémité:
Vis de pression
Donner les désignations normalisées des vis ci-dessous.
Type d’entraînement le plus utilisé, bonne
transmission du couple de serrage
Capacité de transmission du couple plus faible
qu’une tête hexagonale ou carrée.
Outil utilisé : clé …………
Amélioration du couple de serrage par
rapport aux six pans creux.
Repérage des pièces avec filetage à gauche:

3

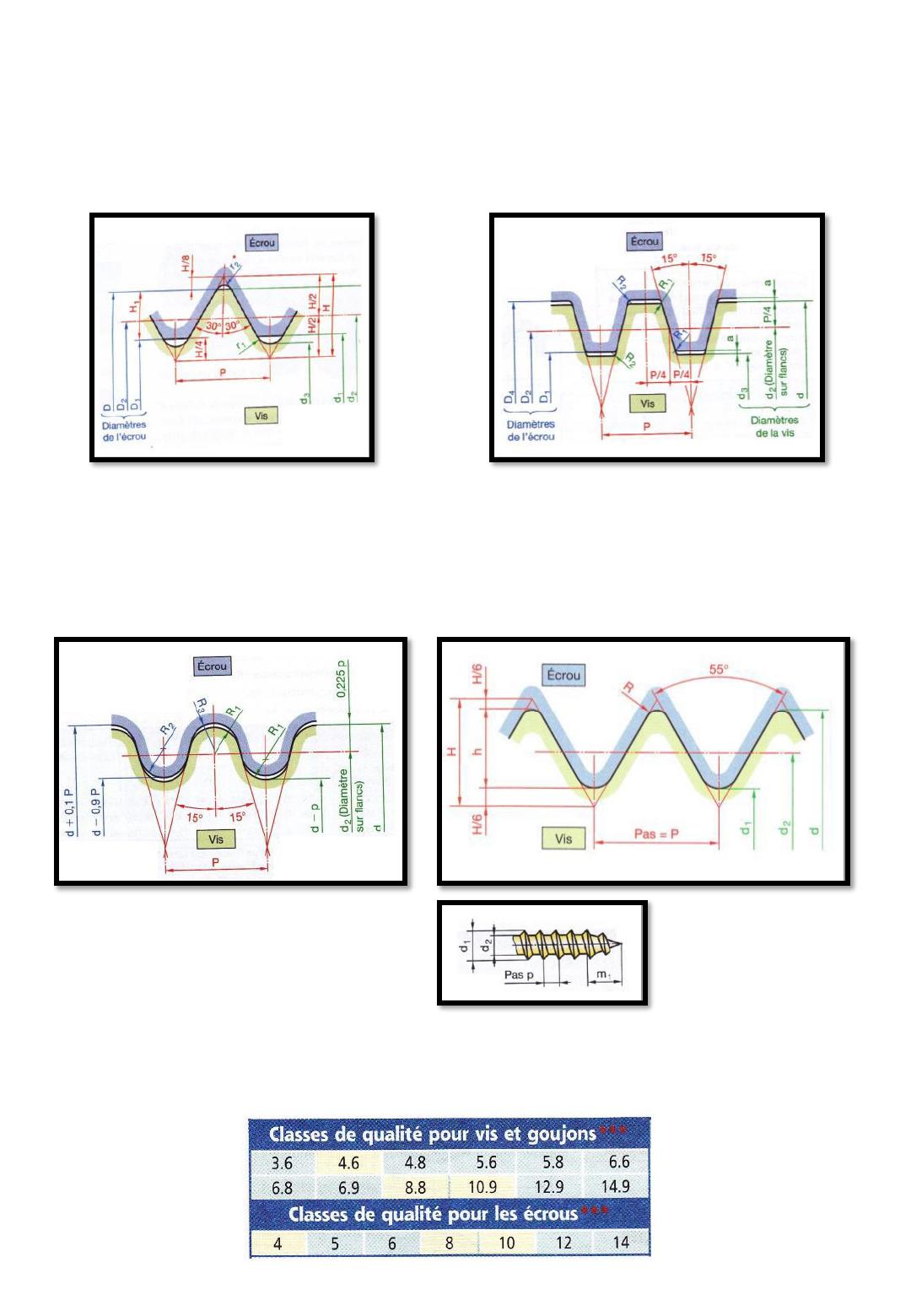

Symboles des profils de filetage :
Profil Métrique ISO : symbole M
utilisé pour la majorité des
pièces filetées.
Profil trapézoïdal : symbole
Tr
Utilisé pour des efforts
importants, beaucoup plus
cher que le métrique.
Profil rond : symbole Rd
Réduit au maximum les
concentrations de
Contrainte, résiste aux
efforts importants
et aux chocs, coût élevé
Profil gaz : symbole G
Utilisé dans les installations
utilisant des fluides
gazeux, peut être étanche,
coût élevé. Unité le
pouce (1 pouce = 25,4 mm).
Vis à tôle autotaraudeuse : symbole ST
Classes de qualité : Les classes de qualité définissent les caractéristiques mécaniques pour
la visserie, le choix du matériau et les traitements thermiques sont laissés à l’initiative du
fabricant. Un écrou assemblé avec une vis de qualité identique ( 8 pour 8.8) résiste jusqu’à
rupture de la vis.

4

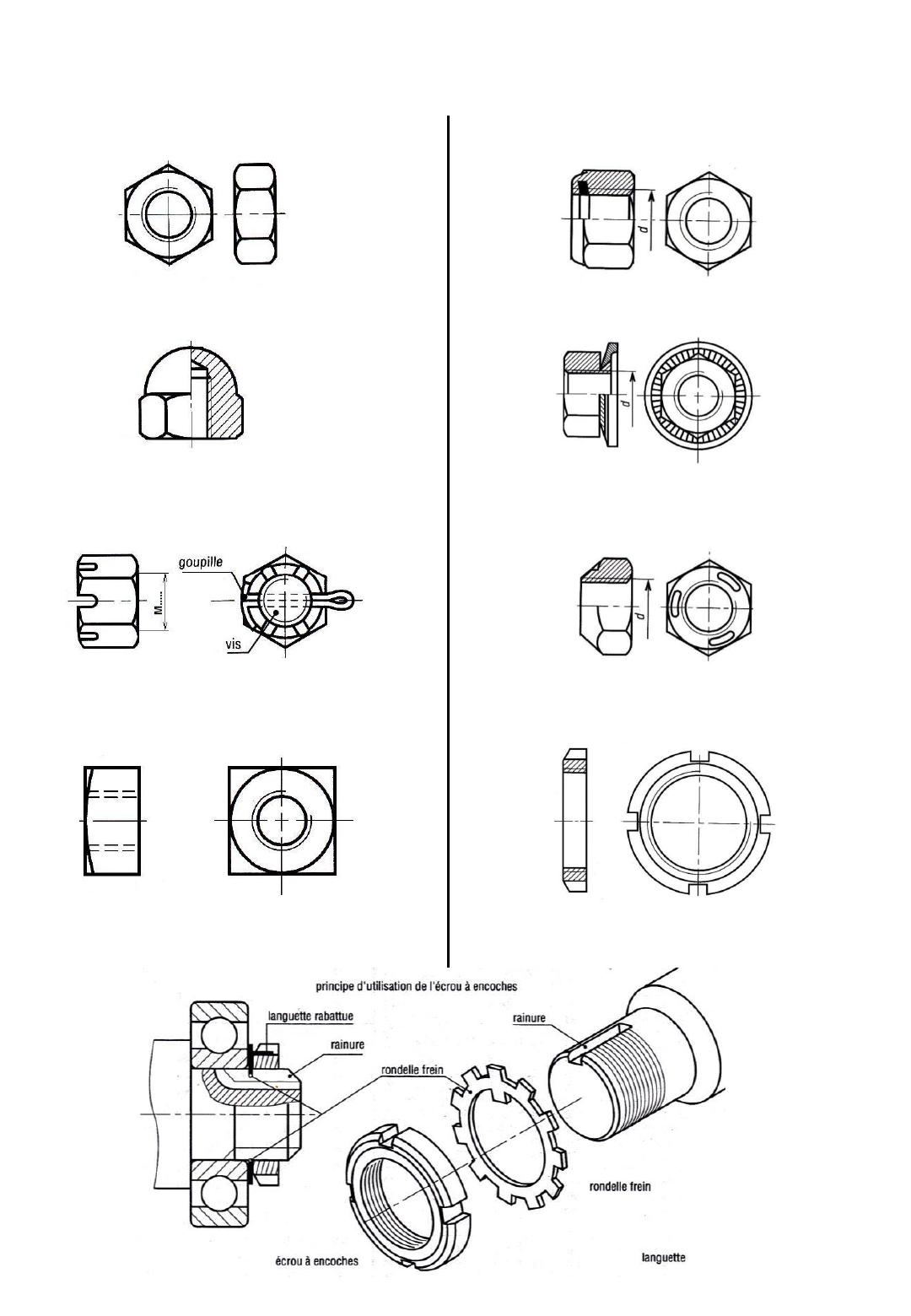

2) Ecrous
Donner les désignations normalisées des écrous ci-dessous.
Non freinés Freinés

5

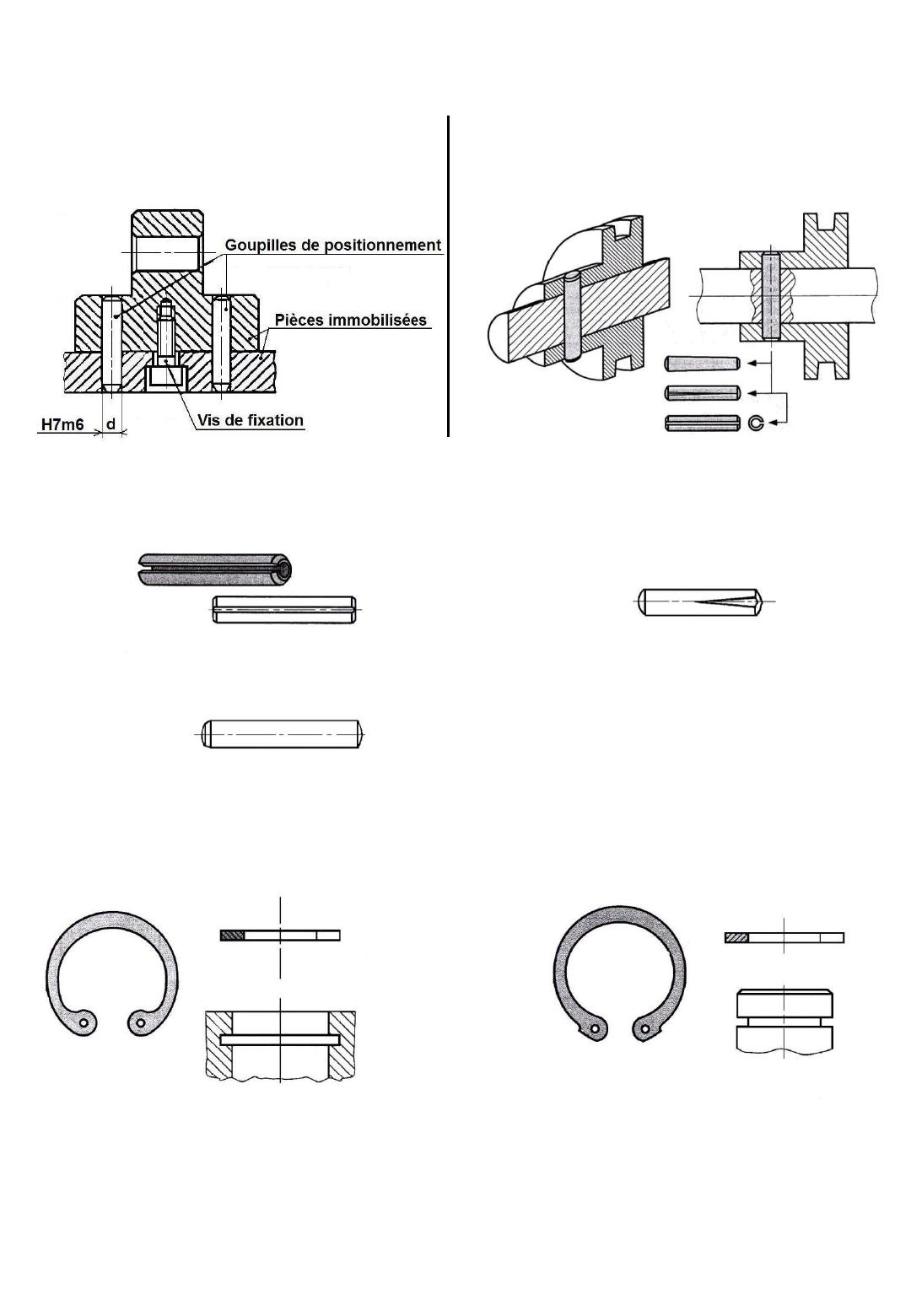

3) Goupilles:
De positionnement D’arrêt
Donner les désignations normalisées des goupilles ci-dessous.
4) Anneau élastiques (circlips):
Donner les désignations normalisées des anneaux élastiques ci-dessous.
