Examen de Diagraphie: Questions d'examen de diagraphie

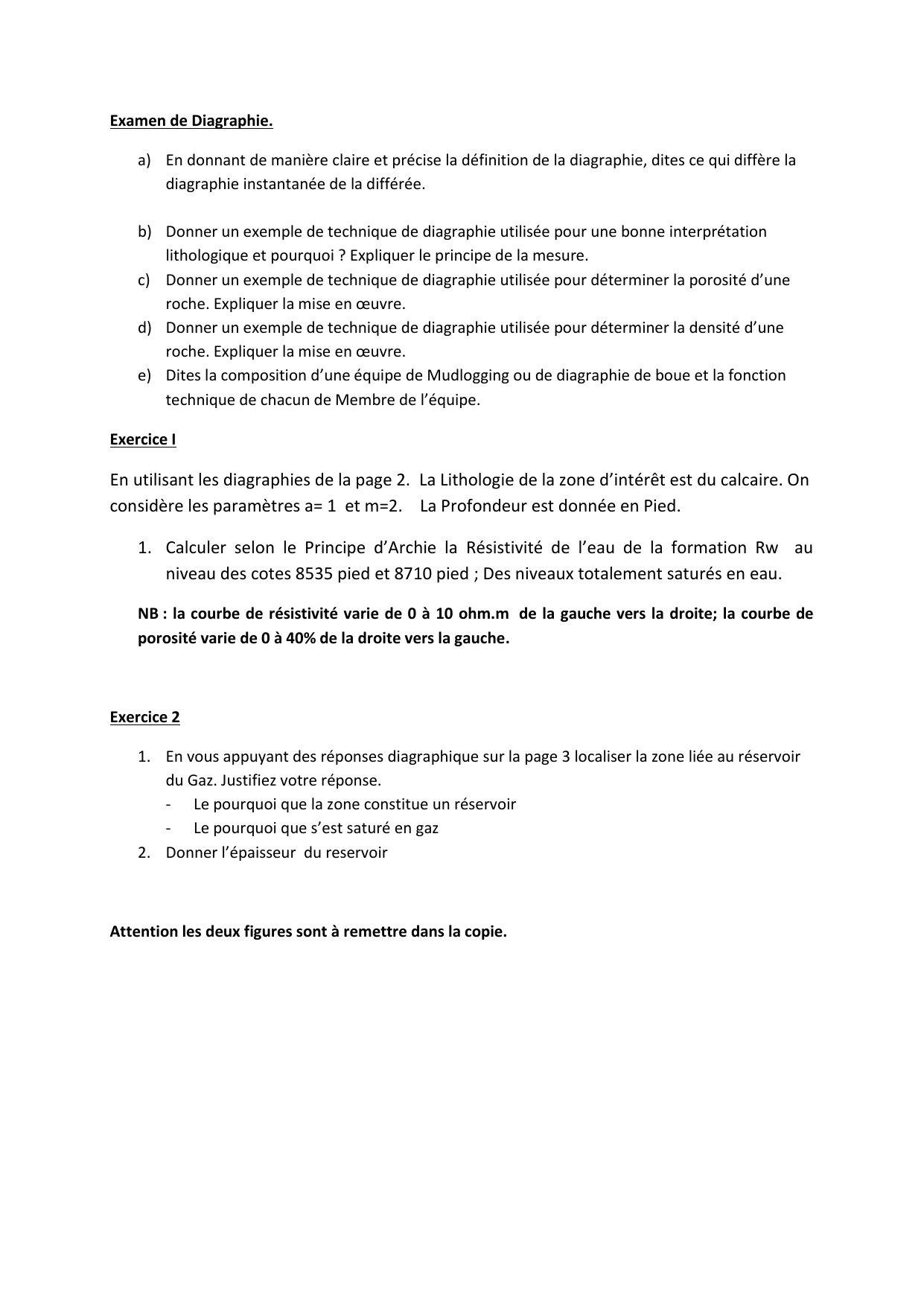

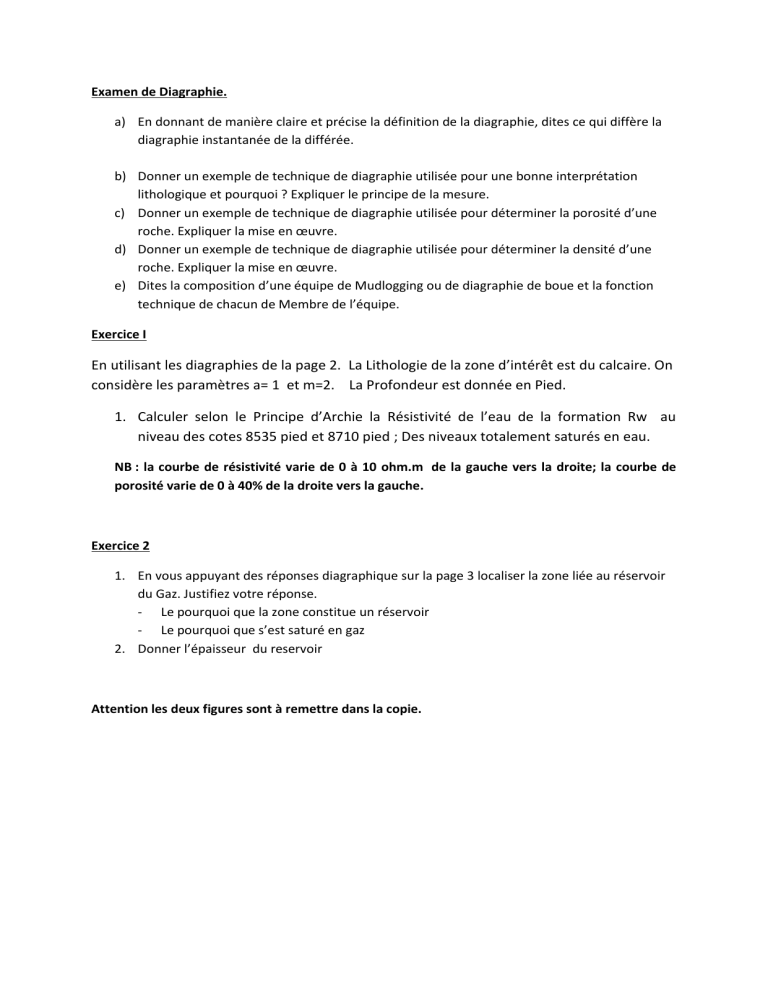

Examen de Diagraphie.
a) En donnant de manière claire et précise la définition de la diagraphie, dites ce qui diffère la
diagraphie instantanée de la différée.
b) Donner un exemple de technique de diagraphie utilisée pour une bonne interprétation
lithologique et pourquoi ? Expliquer le principe de la mesure.
c) Donner un exemple de technique de diagraphie utilisée pour déterminer la porosité d’une
roche. Expliquer la mise en œuvre.
d) Donner un exemple de technique de diagraphie utilisée pour déterminer la densité d’une
roche. Expliquer la mise en œuvre.
e) Dites la composition d’une équipe de Mudlogging ou de diagraphie de boue et la fonction
technique de chacun de Membre de l’équipe.
Exercice I

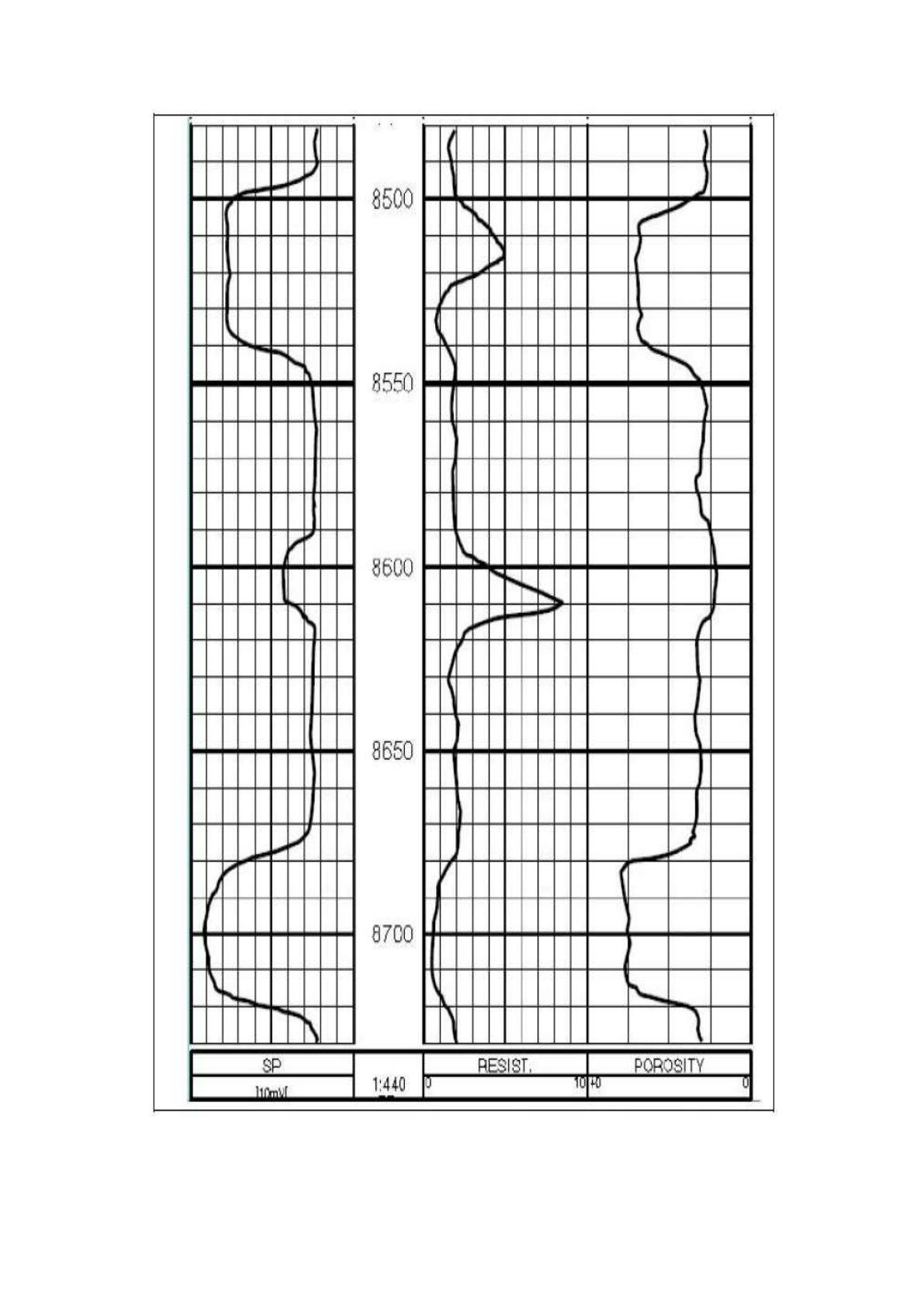

En utilisant les diagraphies de la page 2. La Lithologie de la zone d’intérêt est du calcaire. On
considère les paramètres a= 1 et m=2. La Profondeur est donnée en Pied.
1. Calculer selon le Principe d’Archie la Résistivité de l’eau de la formation Rw au
niveau des cotes 8535 pied et 8710 pied ; Des niveaux totalement saturés en eau.
NB : la courbe de résistivité varie de 0 à 10 ohm.m de la gauche vers la droite; la courbe de
porosité varie de 0 à 40% de la droite vers la gauche.
Exercice 2

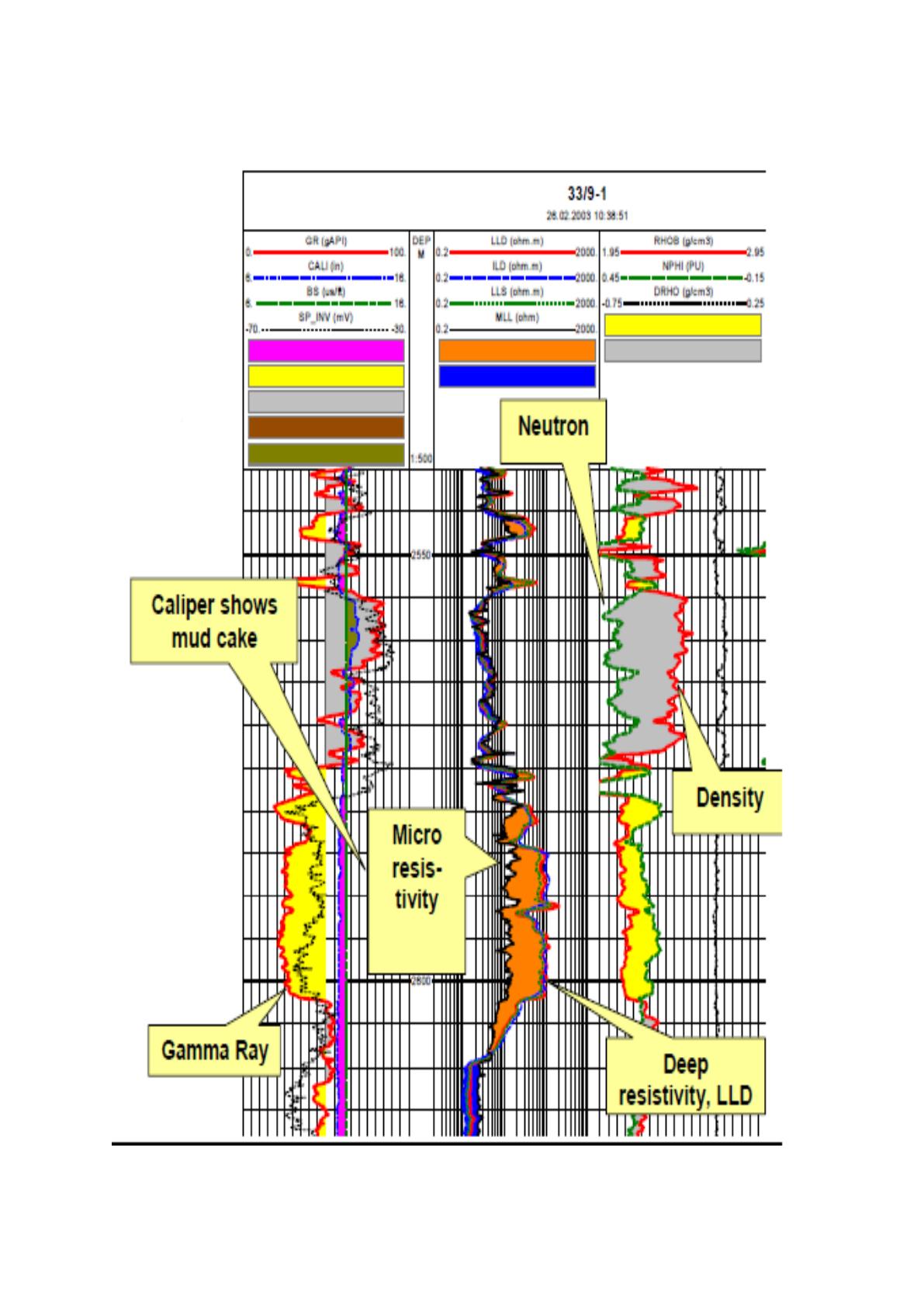

1. En vous appuyant des réponses diagraphique sur la page 3 localiser la zone liée au réservoir
du Gaz. Justifiez votre réponse.
- Le pourquoi que la zone constitue un réservoir
- Le pourquoi que s’est saturé en gaz
2. Donner l’épaisseur du reservoir
Attention les deux figures sont à remettre dans la copie.
