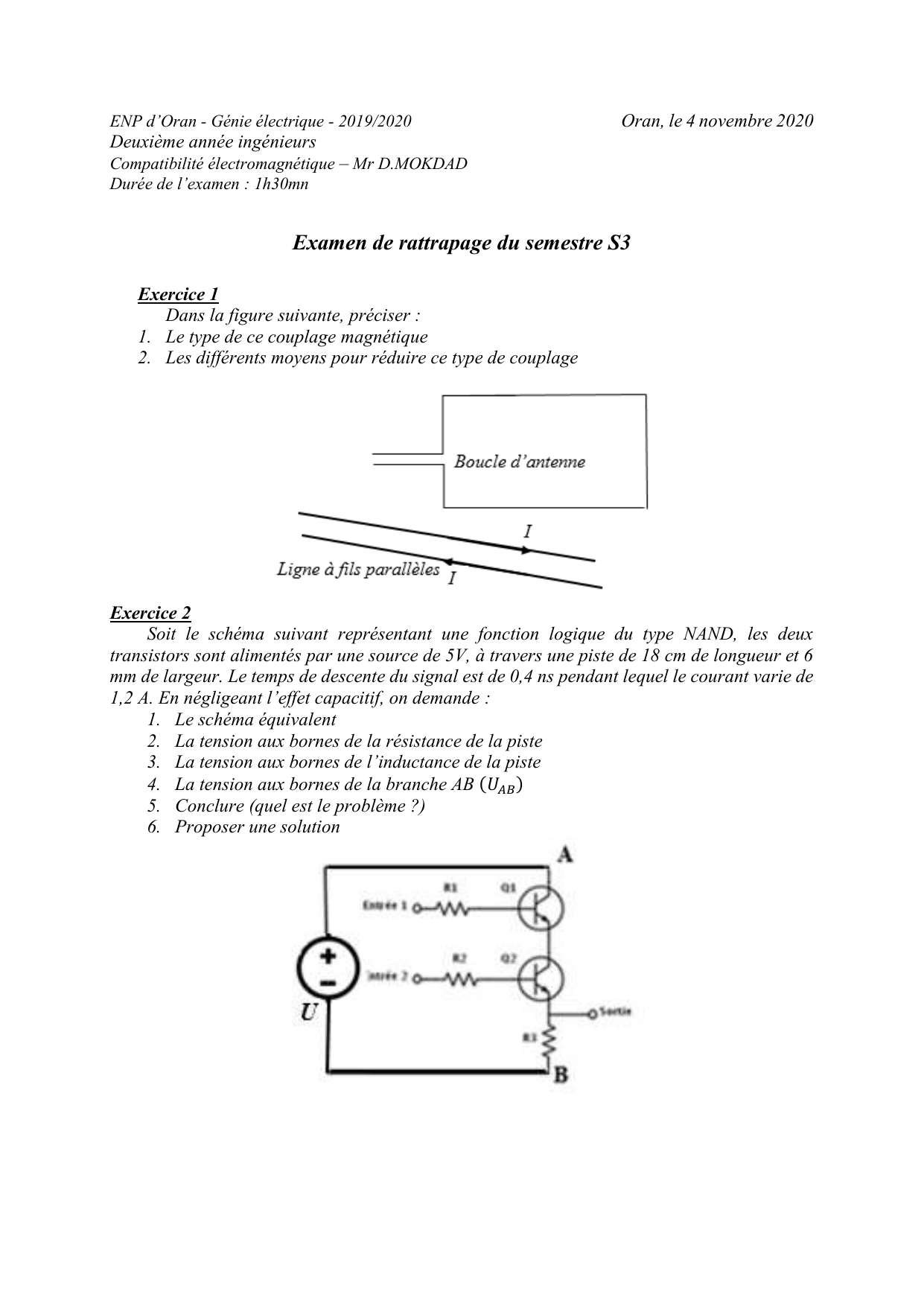

ENP d’Oran - Génie électrique - 2019/2020 Oran, le 4 novembre 2020
Deuxième année ingénieurs
Compatibilité électromagnétique – Mr D.MOKDAD
Durée de l’examen : 1h30mn
Examen de rattrapage du semestre S3
Exercice 1

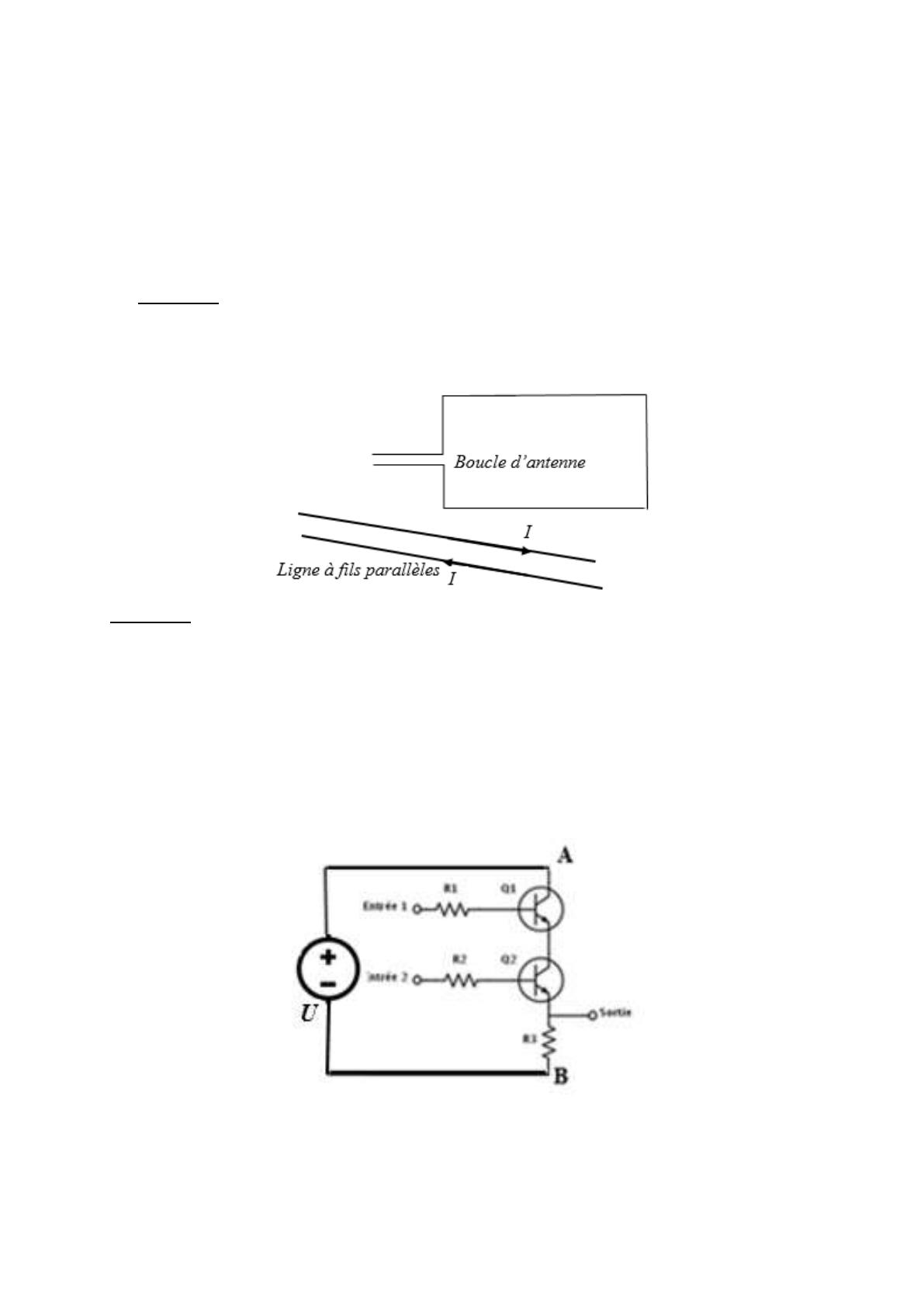

Dans la figure suivante, préciser :
1. Le type de ce couplage magnétique
2. Les différents moyens pour réduire ce type de couplage
Exercice 2
Soit le schéma suivant représentant une fonction logique du type NAND, les deux
transistors sont alimentés par une source de 5V, à travers une piste de 18 cm de longueur et 6
mm de largeur. Le temps de descente du signal est de 0,4 ns pendant lequel le courant varie de
1,2 A. En négligeant l’effet capacitif, on demande :
1. Le schéma équivalent
2. La tension aux bornes de la résistance de la piste
3. La tension aux bornes de l’inductance de la piste
4. La tension aux bornes de la branche AB 
5. Conclure (quel est le problème ?)
6. Proposer une solution

ENP d’Oran - Génie électrique - 2019/2020 Oran, le 4 novembre 2020
Deuxième année ingénieurs
Compatibilité électromagnétique – Mr D.MOKDAD
Durée de l’examen : 1h30mn
Examen de rattrapage du semestre S3
Exercice 1 (8 points)
1. Diaphonie inductive 2 points
2. Moyens pour réduire ce type de couplage
a) Augmenter la distance séparant la victime de la source 2 points
b) Réduire la surface de la boucle 2 points
c) Pratiquer un torsadage au niveau de la ligne 2 points
Exercice 2 (12 points)

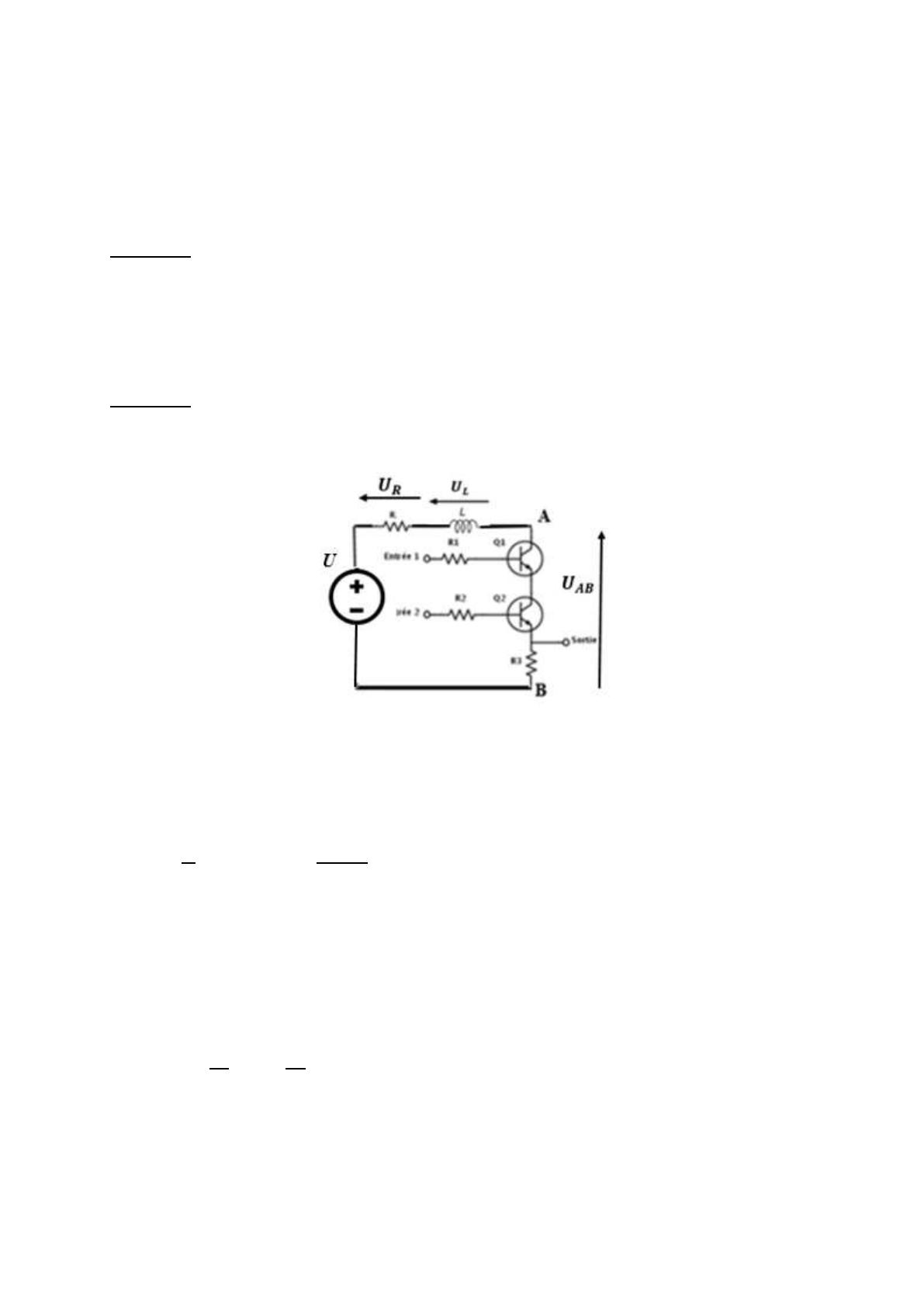

1. Schéma équivalent 2 points
2. La tension aux bornes de la résistance de la piste
   1 point
    1 point
3. La tension aux bornes de l’inductance de la piste
      1 point
   1 point
4. La tension aux bornes de la branche AB 
                  2 points
5. Conclusion : La tension  est dangereuse pour les transistors 2 points
6. Solution : Mettre une capacité (de découplage) en parallèle avec la source pour
stabiliser la tension à 5V et bloquer la tension due à la perturbation dont la fréquence
est élevée et on aura :
     2 points
