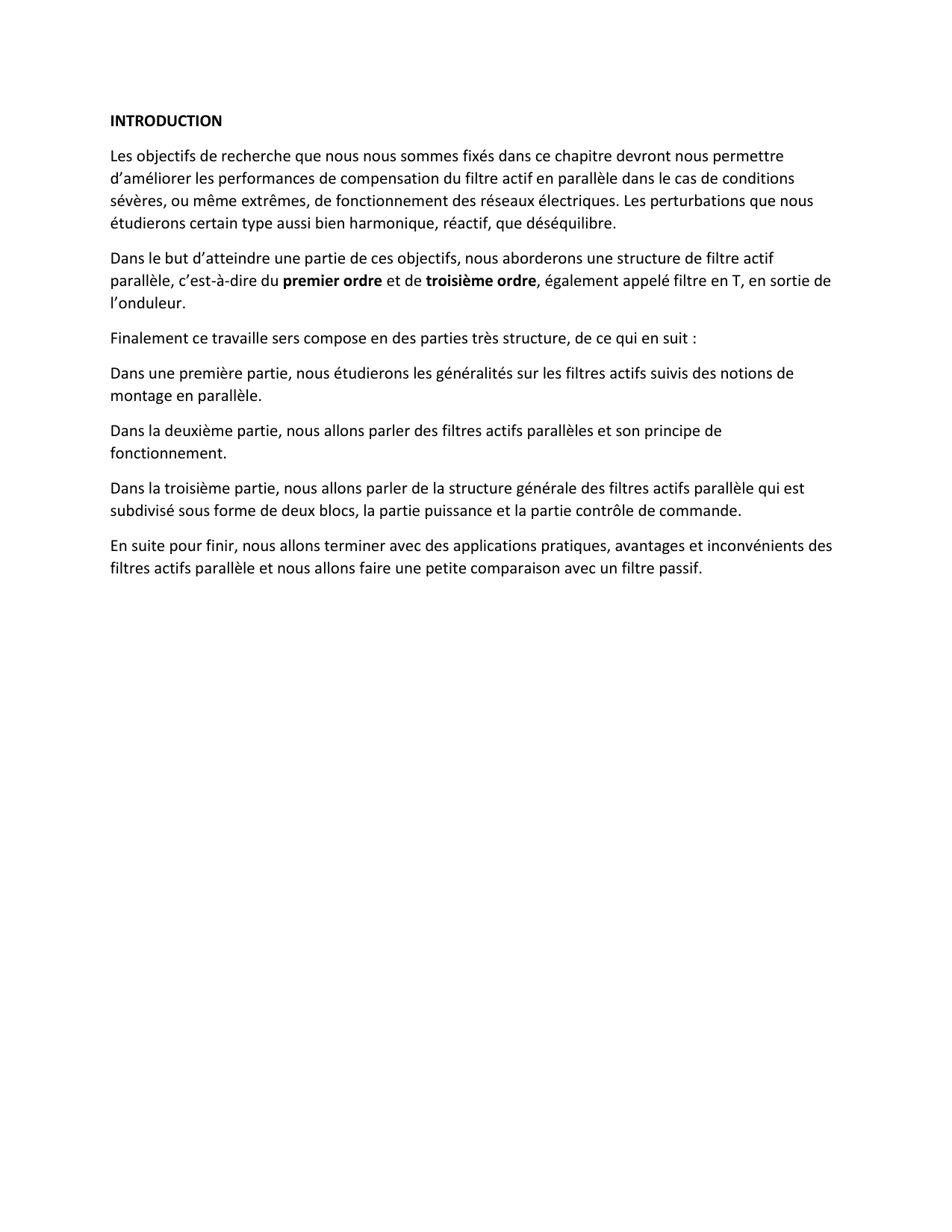

INTRODUCTION
Les objectifs de recherche que nous nous sommes fixés dans ce chapitre devront nous permettre
d’améliorer les performances de compensation du filtre actif en parallèle dans le cas de conditions
sévères, ou même extrêmes, de fonctionnement des réseaux électriques. Les perturbations que nous
étudierons certain type aussi bien harmonique, réactif, que déséquilibre.
Dans le but d’atteindre une partie de ces objectifs, nous aborderons une structure de filtre actif
parallèle, c’est-à-dire du premier ordre et de troisième ordre, également appelé filtre en T, en sortie de
l’onduleur.
Finalement ce travaille sers compose en des parties très structure, de ce qui en suit :
Dans une première partie, nous étudierons les généralités sur les filtres actifs suivis des notions de
montage en parallèle.
Dans la deuxième partie, nous allons parler des filtres actifs parallèles et son principe de
fonctionnement.
Dans la troisième partie, nous allons parler de la structure générale des filtres actifs parallèle qui est
subdivisé sous forme de deux blocs, la partie puissance et la partie contrôle de commande.
En suite pour finir, nous allons terminer avec des applications pratiques, avantages et inconvénients des
filtres actifs parallèle et nous allons faire une petite comparaison avec un filtre passif.
III- NOTION DE MONTAGE EN PARALLELE D’UN F.A.P
1. Définition d’un montage en parallèle.
Le filtre est connecté a cote à cote avec la charge électrique (non-linéaire, par exemple) et qu’il
injecte un courant d’opposition pour annuler les harmoniques et purifier le courant global,
agissant comme une source de courant harmonique complémentaire qui rejoint le courant
principal, permettant au courant de ligne de rester sinusoïdal et au filtre d’opérer
indépendamment pour corriger les défauts de courant.
2. Principe et fonctionnement
Connexion en parallèle : Le filtre actif est branché en dérivation, sur le même nœud
d’alimentation, avec la charge.
Fonctionnement : Il voit la même tension que la charge.
Objectif : Il détecte les courants harmoniques produits par la charge et injecte des
courants harmoniques de même amplitude mais en opposition de phase (180˚), ce qui les
annules.
Résultat : Le courant total fourni par la source est sinusoïdal, car les harmoniques
indésirables sont compensées par le filtre, améliorant la qualité du réseau électrique.
Figure du montage
3. Avantages du montage en parallèle.
Tolérance aux pannes/Redondance : Si un amplificateur ou une branche parallèle tombe
en panne, les autres peuvent continuer à fonctionner, évitant une panne complète du
système, contrairement à un montage en série ou un seul défaut bloque tout le courant.
Adaptabilité et précision :
o Permet d’éteindre des valeurs de capacité précises par addition des capacités
individuelles.
o Le filtre s’adapte automatiquement aux fluctuation de charge aux harmoniques,
injectant des courants compensateurs en opposition de phase.
Répartition des tâches : Chaque amplificateur actif peut se concentrer sur une bande de
fréquences spécifique, améliorant le rendement global.
Correction de la puissance : Il compense efficacement la pollution harmonique, la
puissance réactive et les déséquilibre de tension et de courant.
4. Comparaison avec le montage série (pour les F.A.P)
Série : Un filtre actif série est place en série avec la charge et filtre avant l’amplification,
excellent pour une filtration sélective mais plus sensible aux variation de la source.
Parallèle : Placé en parallèle, il injecte des courants de compensation, agissant comme
une source de courant ‘’parfaites’’ pour annuler les harmoniques, offrant une meilleure
compensation globale.
En résumé, le montage parallèle dans un filtre actif assure une meilleure fiabilité, une
grande précision, et une capacité d’adaptation supérieure, faisant de lui un choix
privilégié pour la compensation des harmoniques dans les installations complexes.
LES AVANTAGES DES FILTRES ACTIFS PARALLELE
Les avantages des filtres actifs parallèle résident dans leurs capacités à compenser
dynamiquement les harmoniques et améliorer la qu’alitée de l’énergie (facteur de
puissance, tension) en injectant des courants opposes, avec une meilleures performance
face aux variation de la charge comparée au filtres passifs, dans les pertes de signal en
bande passante. Il permet un contrôle précis et une adaptation automatique aux
perturbation, offrant gain et isolation entre étage.
Avantage principaux
Compensation harmonique dynamique ; Ils injectent un courant en opposition de phase
aux harmonique les annulant efficacement et s’adaptent au changement de charge.
Amélioration de la qualité d’énergie ; Il y’a réduction de la distorsion harmonique,
améliorant le facteur de puissance et stabilisant la tension.
Isolation et contrôle ; Ils insolents les étages amplifient les conceptions complexes et
permettent un contrôle des impédance d’entrée/sortie.
Polyvalence ; Un seul filtre actif peut compenser plusieurs harmoniques et traiter
d’autre problème comme le scintillement.
Inconvenant des filtres actifs parallèle
Les filtres actifs parallèles, bien qu’efficaces pour corriger les harmoniques on des
inconvenants majeurs ;
Cout élevé ; Ils sont beaucoup plus chers que les filtres passifs.
Consommation Electrique (pertes de 3-7%) ; Ils consomment de l’énergie pour
fonctionner correctement contrairement au filtre passif qui n’en consomme pas.
Complexité et encombrement (plus grand que passifs) et nécessite une
alimentation externe.
Comparaison avec les filtres passifs
Réactivité ; Répondent mieux aux variation de la charge et harmonique au les filtres
passifs.
Complexité ; Bien que potentiellement plus complexes, ils gèrent mieux les situations
dynamiques, alors que les filtres passifs utilisent des circuit LC accordées pour chaque
fréquence, nécessitant plusieurs branches pour plusieurs harmoniques
