Plans de fondation SNCF : Massifs cylindriques et parallélépipédiques

Ce document est la Propriété de la SNCF – IG.TE/ZC1
Reproduction, communication à des tiers et utilisation interdites sans autorisation écrite (Loi du 01 juillet 1992).
MASSIFS DE FONDATION AVEC MARTEAU
FOND DE TROU 56005
Ind. Libellé Date Etabli /Visa Vérifié /Visa Validé /Visa
750V/1500V
25000
V
G BM 2036 09/2011 BUCHERE 09/11 LIGONNIERE09/11 GEHL 09/11
/ 10/1989 CADIO LAMON DUPONT WORD
Remplace
VZC 21405/305092 Applications EF 7B 18-3
EF 7B 28-3
Format
A4x17 Echelle
---
IGTE 21405/305092
Indice
G Feuille
1
/
16

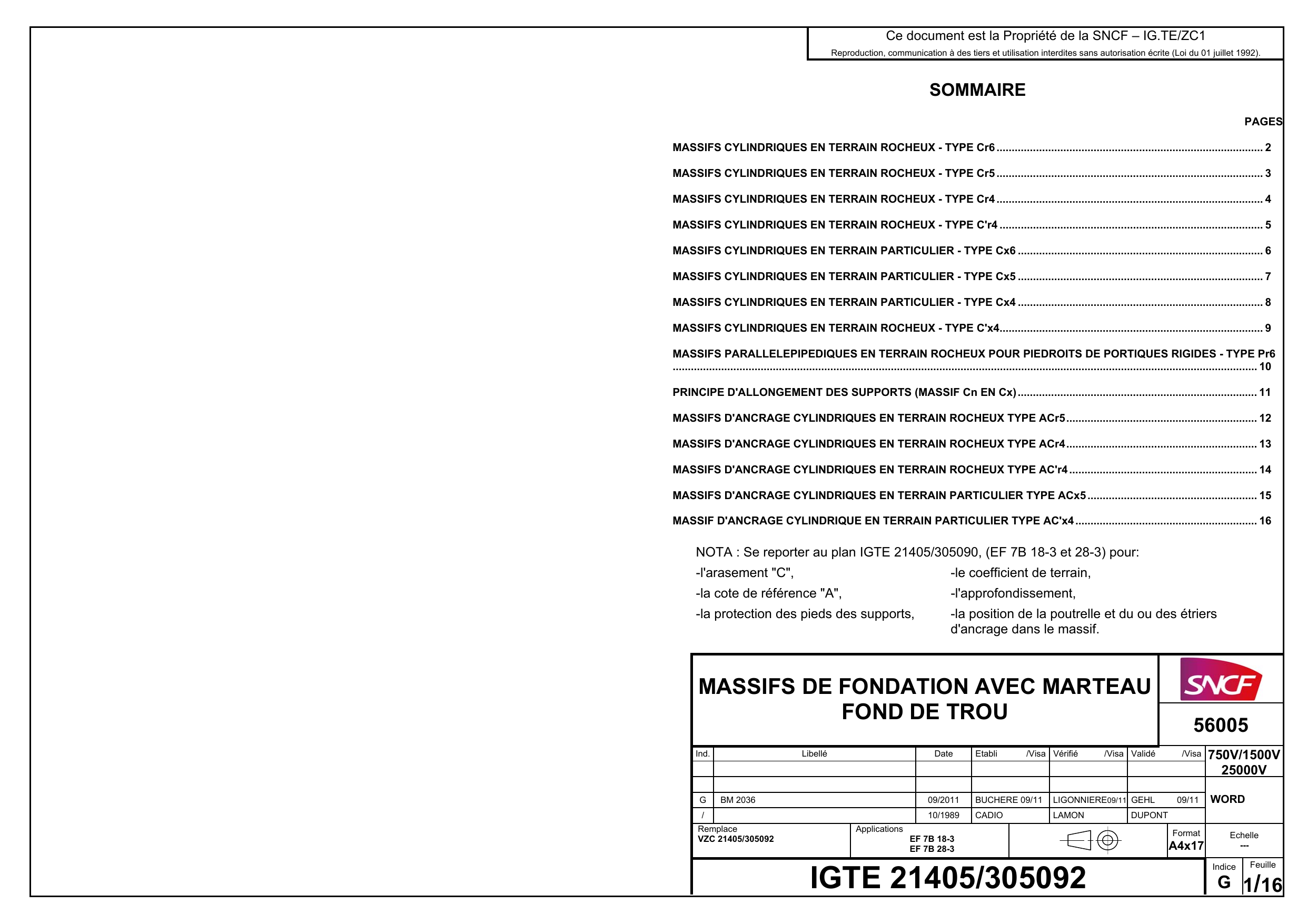

SOMMAIRE
PAGES
MASSIFS CYLINDRIQUES EN TERRAIN ROCHEUX - TYPE Cr6........................................................................................2
MASSIFS CYLINDRIQUES EN TERRAIN ROCHEUX - TYPE Cr5........................................................................................3
MASSIFS CYLINDRIQUES EN TERRAIN ROCHEUX - TYPE Cr4........................................................................................4
MASSIFS CYLINDRIQUES EN TERRAIN ROCHEUX - TYPE C'r4.......................................................................................5
MASSIFS CYLINDRIQUES EN TERRAIN PARTICULIER - TYPE Cx6.................................................................................6
MASSIFS CYLINDRIQUES EN TERRAIN PARTICULIER - TYPE Cx5.................................................................................7
MASSIFS CYLINDRIQUES EN TERRAIN PARTICULIER - TYPE Cx4.................................................................................8
MASSIFS CYLINDRIQUES EN TERRAIN ROCHEUX - TYPE C'x4.......................................................................................9
MASSIFS PARALLELEPIPEDIQUES EN TERRAIN ROCHEUX POUR PIEDROITS DE PORTIQUES RIGIDES - TYPE Pr6
.................................................................................................................................................................................................10
PRINCIPE D'ALLONGEMENT DES SUPPORTS (MASSIF Cn EN Cx)............................................................................... 11
MASSIFS D'ANCRAGE CYLINDRIQUES EN TERRAIN ROCHEUX TYPE ACr5...............................................................12
MASSIFS D'ANCRAGE CYLINDRIQUES EN TERRAIN ROCHEUX TYPE ACr4...............................................................13
MASSIFS D'ANCRAGE CYLINDRIQUES EN TERRAIN ROCHEUX TYPE AC'r4..............................................................14
MASSIFS D'ANCRAGE CYLINDRIQUES EN TERRAIN PARTICULIER TYPE ACx5........................................................15
MASSIF D'ANCRAGE CYLINDRIQUE EN TERRAIN PARTICULIER TYPE AC'x4............................................................16
NOTA : Se reporter au plan IGTE 21405/305090, (EF 7B 18-3 et 28-3) pour:
-l'arasement "C", -le coefficient de terrain,
-la cote de référence "A", -l'approfondissement,
-la protection des pieds des supports, -la position de la poutrelle et du ou des étriers
d'ancrage dans le massif.

EF 7B 18-3 et 28-3 750 V / 1500 V / 25000 V
56005 IGTE 21405/305092
Indice
G
Feuille
2/16
Ce document est la propriété de la SNCF – IG.TE/ZC1
Reproduction, communication à des tiers et utilisation interdites sans autorisation écrite (loi du 01 juillet 1992).

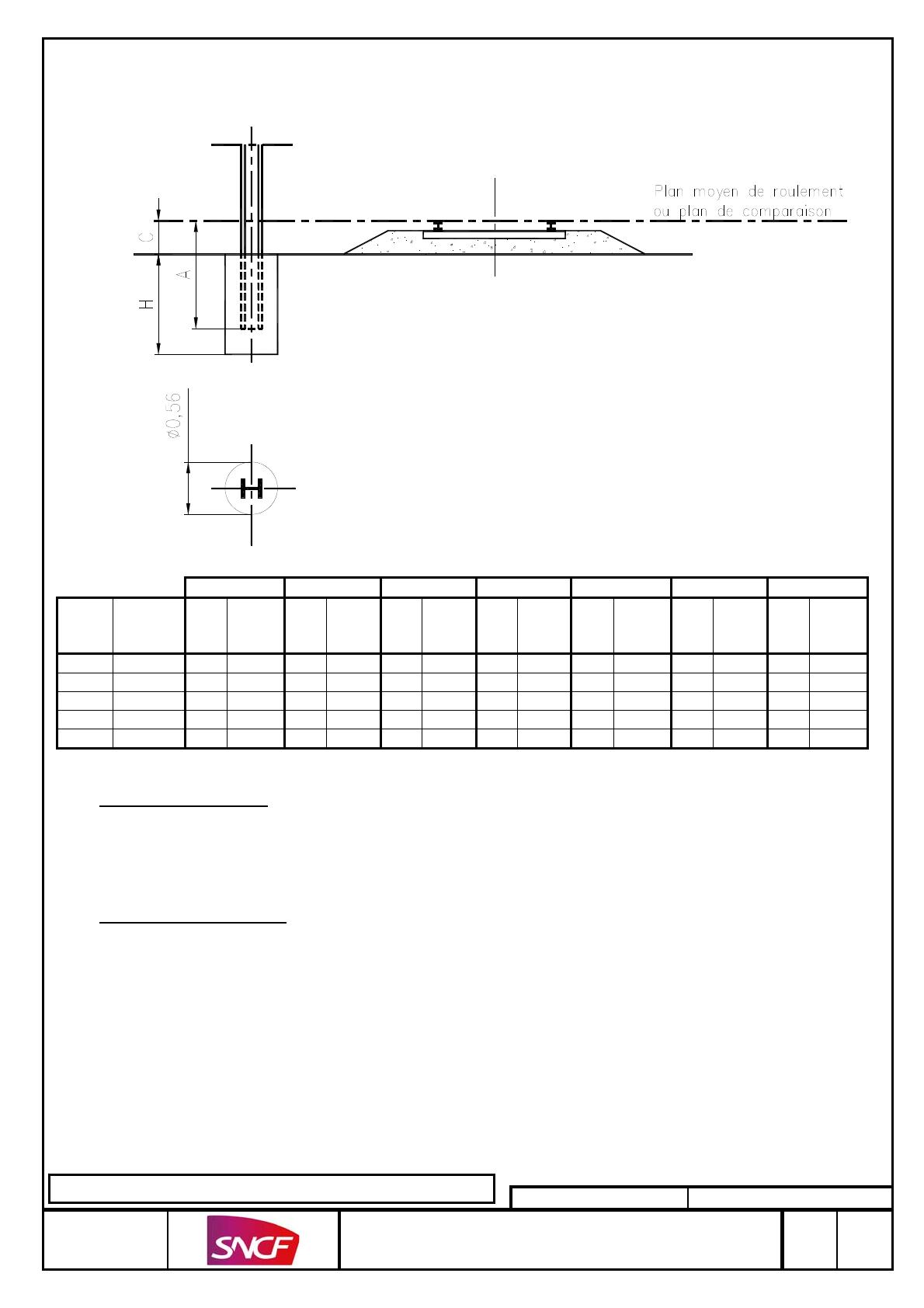

MASSIFS CYLINDRIQUES EN TERRAIN ROCHEUX - TYPE Cr6
Cr6 Cr6a Cr6b Cr6c Cr6d Cr6e Cr6f
Repère Moment
disponible
(kN.m) H (m) Volume
(m3) H (m) Volume
(m3) H (m)Volume (m3) H (m)Volume (m3) H (m) Volume (m3) H (m) Volume (m3) H (m)Volume (m3)
0 35 1,70 0,481 1,90 0,537 2,10 0,594 2,30 0,650 2,50 0,707 2,70 0,763 2,90 0,820
1 50 1,90 0,537 2,10 0,594 2,30 0,650 2,50 0,707 2,70 0,763 2,90 0,820
2 65 2,10 0,594 2,30 0,650 2,50 0,707 2,70 0,763 2,90 0,820
3 80 2,20 0,622 2,40 0,679 2,60 0,735 2,80 0,792 3,00 0,848
4 100 2,40 0,679 2,60 0,735 2,80 0,792 3,00 0,848
Nature des terrains :
Roches friables, non homogènes compactées artificiellement.
Echantillon maxi de poteau: HE 320 B.
Hypothèses de calcul :
Pression maximale : 0,36 MPa
Mort terrain : Cr6: 0,30 m; Cr6a: 0,50 m; Cr6b: 0,70 m; Cr6c: 0,90 m; Cr6d: 1,10 m;
Cr6e: 1,30 m; Cr6f: 1,50 m.

EF 7B 18-3 et 28-3 750 V / 1500 V / 25000 V
56005 IGTE 21405/305092
Indice
G
Feuille
3/16
Ce document est la propriété de la SNCF – IG.TE/ZC1
Reproduction, communication à des tiers et utilisation interdites sans autorisation écrite (loi du 01 juillet 1992).
MASSIFS CYLINDRIQUES EN TERRAIN ROCHEUX - TYPE Cr5
Cr5 Cr5a Cr5b Cr5c Cr5d Cr5e Cr5f
Repère Moment
disponible
(kN.m) H (m) Volume
(m3) H (m) Volume
(m3) H (m)Volume (m3) H (m)Volume (m3) H (m) Volume (m3) H (m) Volume (m3) H (m)Volume (m3)
0 35 1,70 0,419 1,90 0,468 2,10 0,517 2,30 0,566 2,50 0,616 2,70 0,665 2,90 0,714
1 50 1,90 0,468 2,10 0,517 2,30 0,566 2,50 0,616 2,70 0,665 2,90 0,714
2 65 2,10 0,517 2,30 0,566 2,50 0,616 2,70 0,665 2,90 0,714
3 80 2,20 0,542 2,40 0,591 2,60 0,640 2,80 0,689 3,00 0,739
4 100 2,50 0,616 2,70 0,665 2,90 0,714
Nature des terrains :
Roches friables, non homogènes compactées artificiellement.
Echantillon maxi de poteau: HE 260 B.
Hypothèses de calcul :
Pression maximale : 0,36 MPa
Mort terrain : Cr5: 0,30 m; Cr5a: 0,50 m; Cr5b: 0,70 m; Cr5c: 0,90 m; Cr5d: 1,10 m;
Cr5e: 1,30 m; Cr5f: 1,50 m.

EF 7B 18-3 et 28-3 750 V / 1500 V / 25000 V
56005 IGTE 21405/305092
Indice
G
Feuille
4/16
Ce document est la propriété de la SNCF – IG.TE/ZC1
Reproduction, communication à des tiers et utilisation interdites sans autorisation écrite (loi du 01 juillet 1992).

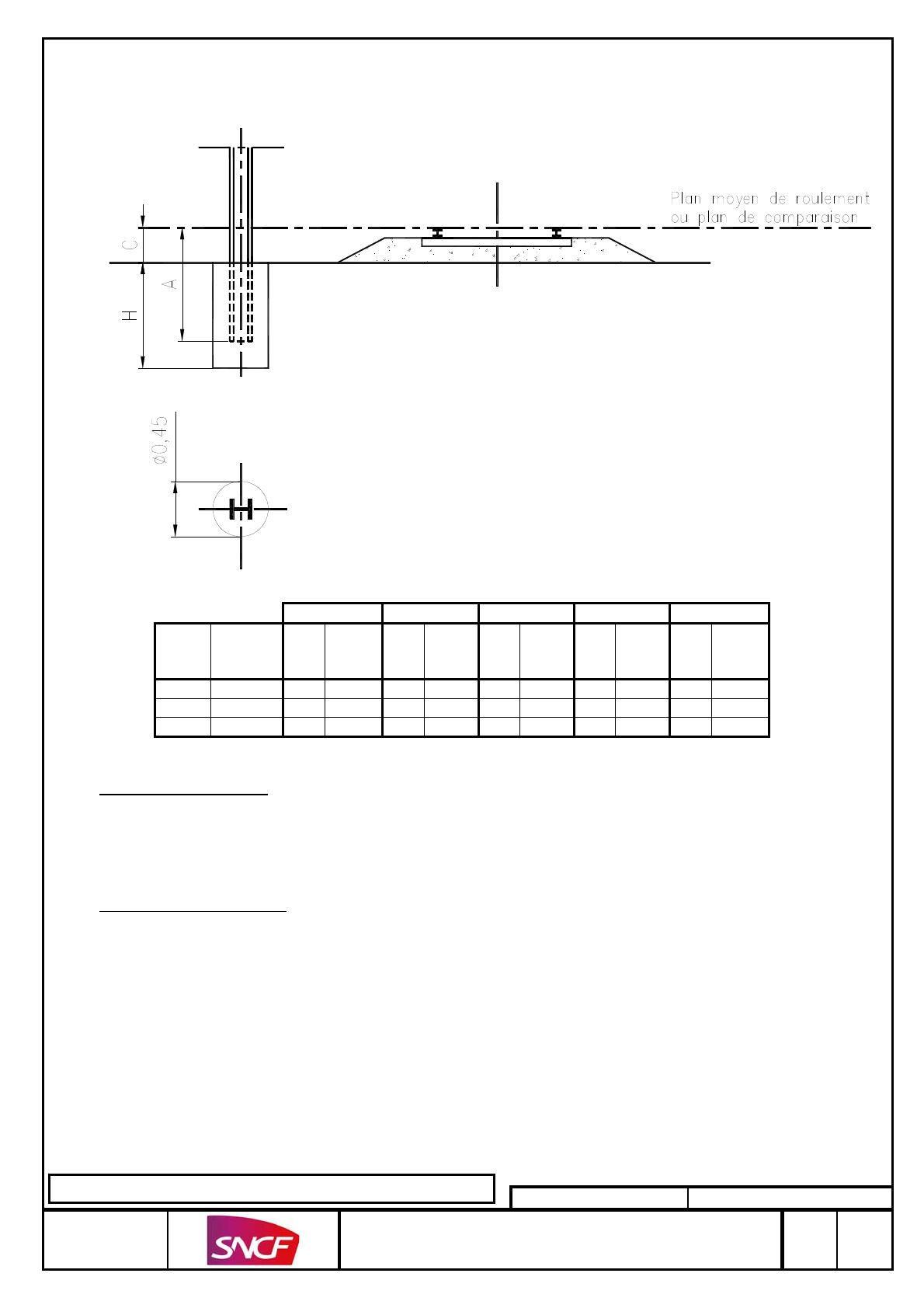

MASSIFS CYLINDRIQUES EN TERRAIN ROCHEUX - TYPE Cr4
Cr4 Cr4a Cr4b Cr4c Cr4d
Repère Moment
disponible
(kN.m) H (m) Volume
(m3) H (m)Volume
(m3) H (m)Volume (m3) H (m)Volume (m3) H (m) Volume (m3)
0 35 1,70 0,270 1,90 0,302 2,10 0,334 2,30 0,366 2,50 0,398
1 50 2,00 0,318 2,20 0,350 2,40 0,382
2 65 2,30 0,366 2,50 0,398
Nature des terrains :
Roches friables, non homogènes compactées artificiellement.
Echantillon maxi de poteau: HE 220 B.
Hypothèses de calcul :
Pression maximale : 0,36 MPa
Mort terrain : Cr4: 0,30 m; Cr4a: 0,50 m; Cr4b: 0,70 m; Cr4c: 0,90 m; Cr4d: 1,10 m.

EF 7B 18-3 et 28-3 750 V / 1500 V / 25000 V
56005 IGTE 21405/305092
Indice
G
Feuille
5/16
Ce document est la propriété de la SNCF – IG.TE/ZC1
Reproduction, communication à des tiers et utilisation interdites sans autorisation écrite (loi du 01 juillet 1992).

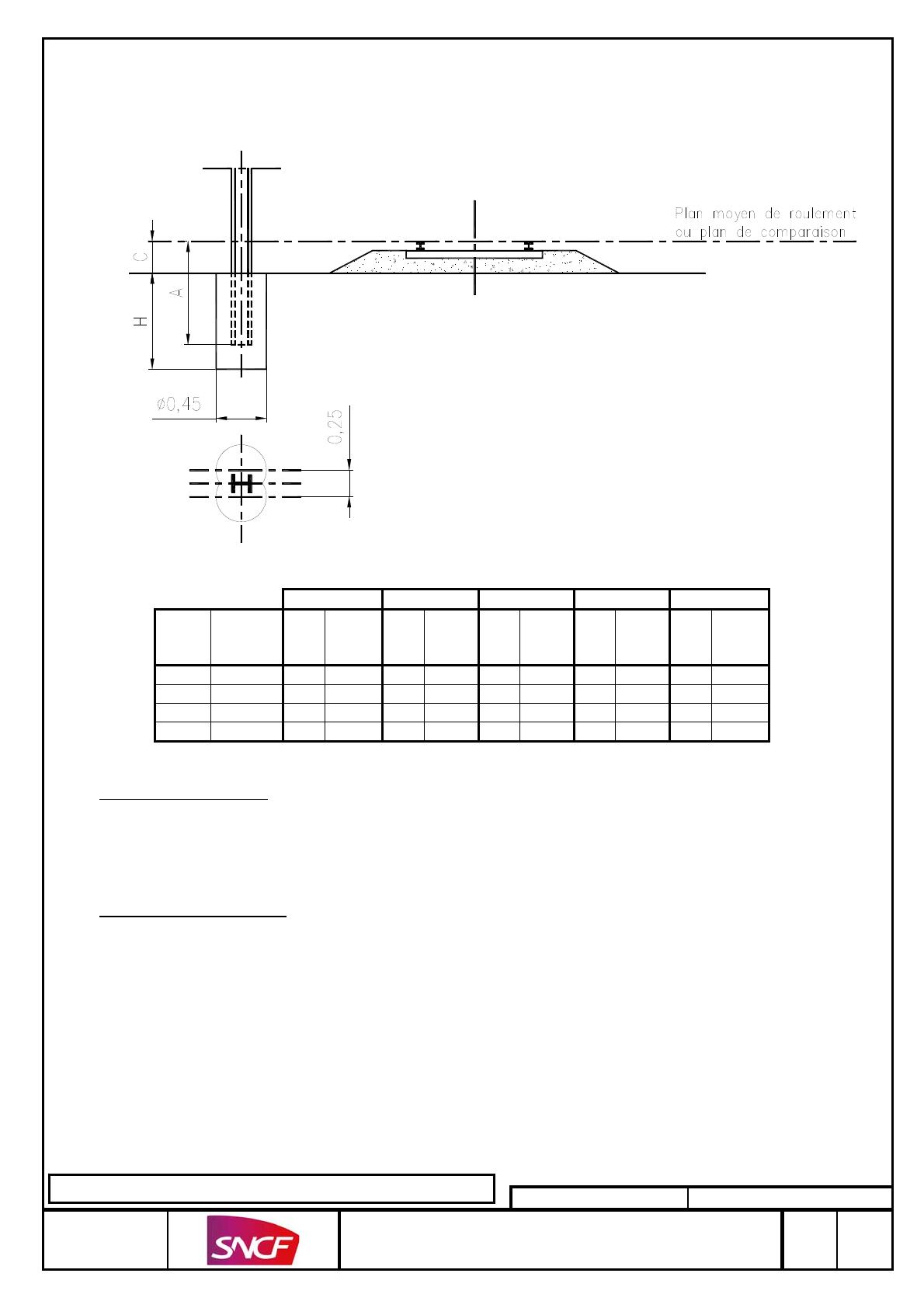

MASSIFS CYLINDRIQUES EN TERRAIN ROCHEUX - TYPE C'r4
C'r4 C'r4a C'r4b C'r4c C'r4d
Repère Moment
disponible
(kN.m) H (m) Volume
(m3) H (m)Volume
(m3) H (m)Volume (m3) H (m)Volume (m3) H (m) Volume (m3)
1 50 1,70 0,451 1,90 0,504 2,10 0,557 2,30 0,610 2,50 0,664
2 65 1,90 0,504 2,10 0,557 2,30 0,610 2,50 0,664
3 80 2,00 0,531 2,20 0,584 2,40 0,637
4 100 2,10 0,557 2,30 0,610 2,50 0,664
Nature des terrains :
Roches friables, non homogènes compactées artificiellement.
Echantillon maxi de poteau: HE 260 B.
Hypothèses de calcul :
Pression maximale : 0,36 MPa
Mort terrain : C'r4: 0,30 m; C'r4a: 0,50 m; C'r4b: 0,70 m; C'r4c: 0,90 m; C'r4d: 1,10 m.
