Rapport TP Électrotechnique: Analyse de Circuits et Mesures

Introduction Générale
Le présent compte rendu présente les travaux pratiques réalisés dans le cadre du cours
d’électrotechnique. Ils portent sur l’étude des lois fondamentales de l’électricité ainsi que sur
l’utilisation des appareils de mesure et de simulation.
Dans la première partie, les circuits électriques comportant des résistances en série et en
parallèle sont analysés. Les résultats théoriques sont vérifiés par des calculs, puis comparés aux
mesures obtenues grâce au logiciel de simulation Proteus (ISIS).
La deuxième partie est dédiée à la prise en main de l’oscilloscope pour mesurer et visualiser
des signaux sinusoïdaux, comprendre l’influence de la tension d’OFFSET et confronter les
résultats de l’oscilloscope à ceux mesurés avec des voltmètres en modes DC et AC.
L’objectif général de ce TP est d’améliorer la maîtrise des instruments de mesure, de
comprendre le comportement des circuits électriques et de renforcer les compétences pratiques
liées à l’analyse des signaux électriques.

Partie 1 : Étude des circuits électrique par simulation
Objecf :
Analyser un circuit électrique composé de résistances en série et en parallèle,
vérifier les lois fondamentales de l'électricité et confronter les résultats théoriques avec
les mesures simulées.
Applicaon 1
Les données
• R1 = 120 Ω
• R2 = R4 = 150 Ω
• R3 = 82 Ω
• Tension d'alimentation : U = 12 V

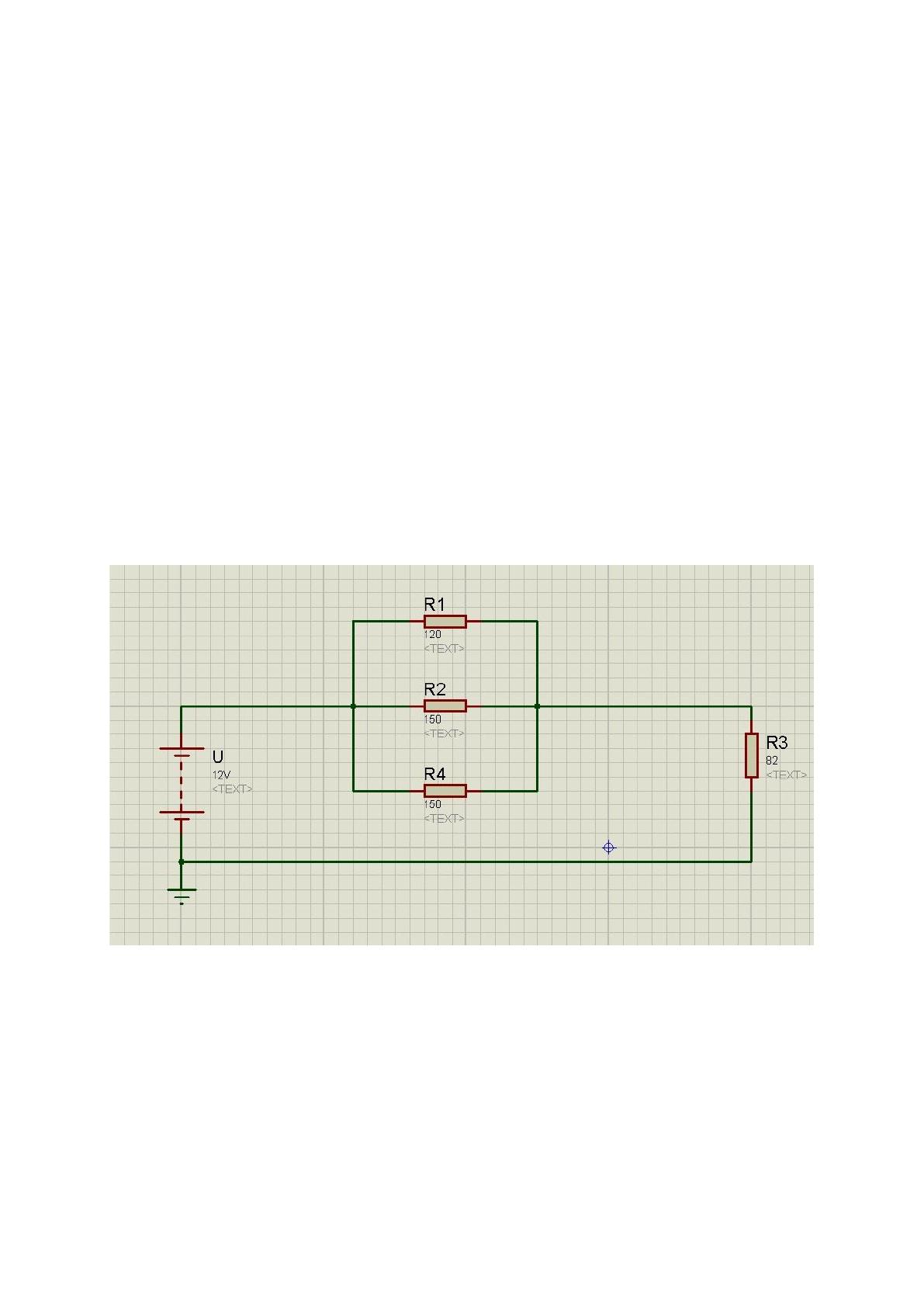

Figure 1:SIM1P
1. Calculs théoriques
Données : R1=120 Ω, R2=R4=150 Ω, R3=82 Ω, U=12 V
a) Résistance équivalente du triplet en parallèle R_BC :
1/R_BC = 1/120 + 1/150 + 1/150 = 0,021 R_BC = 1 / 0,021≈ 47,61 Ω
