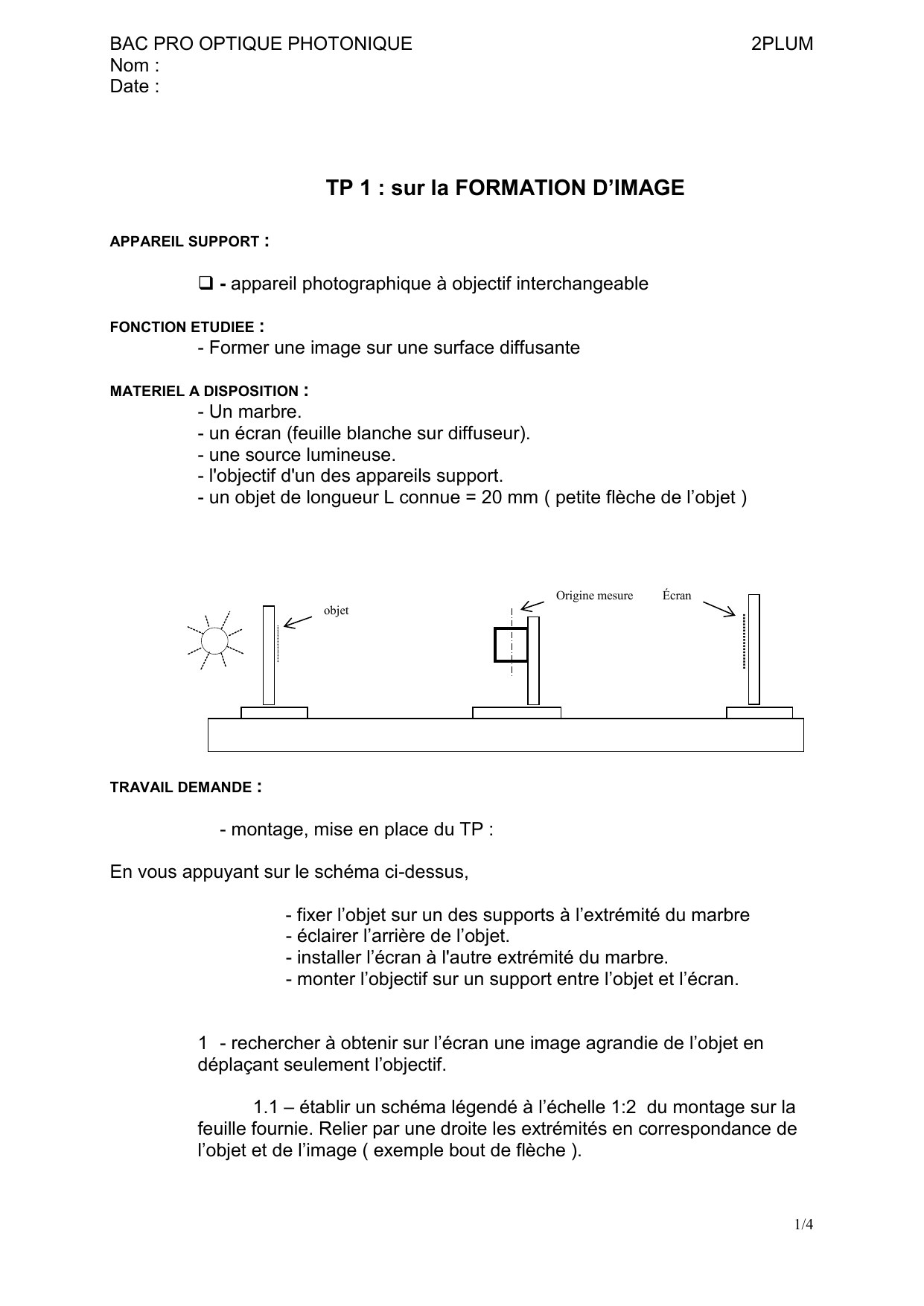

BAC PRO OPTIQUE PHOTONIQUE 2PLUM
Nom :
Date :
TP 1 : sur la FORMATION D’IMAGE
APPAREIL SUPPORT :
 - appareil photographique à objectif interchangeable
FONCTION ETUDIEE :
- Former une image sur une surface diffusante
MATERIEL A DISPOSITION :
- Un marbre.
- un écran (feuille blanche sur diffuseur).
- une source lumineuse.
- l'objectif d'un des appareils support.
- un objet de longueur L connue = 20 mm ( petite flèche de l’objet )
TRAVAIL DEMANDE :
- montage, mise en place du TP :

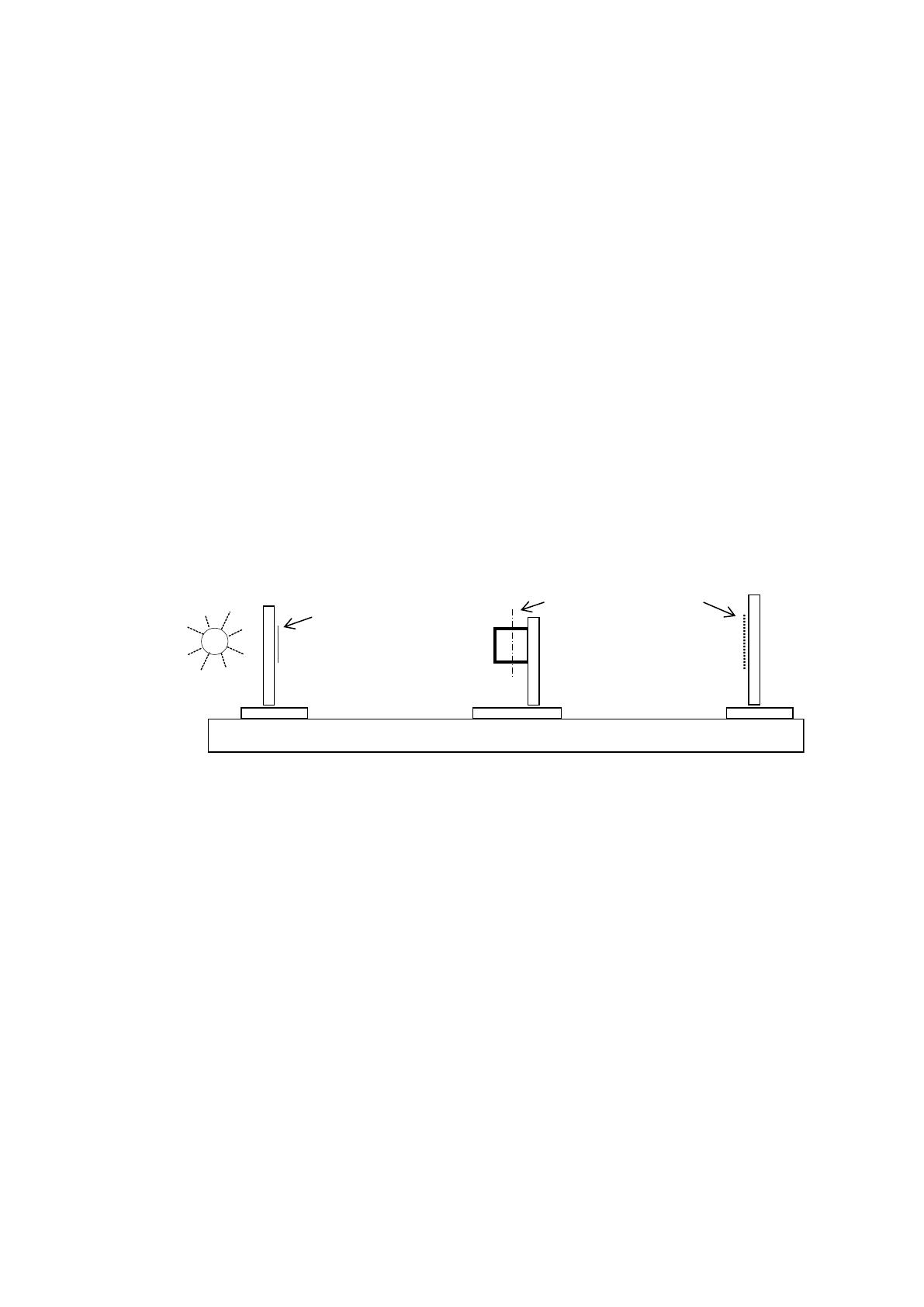

En vous appuyant sur le schéma ci-dessus,
- fixer l’objet sur un des supports à l’extrémité du marbre
- éclairer l’arrière de l’objet.
- installer l’écran à l'autre extrémité du marbre.
- monter l’objectif sur un support entre l’objet et l’écran.
1 - rechercher à obtenir sur l’écran une image agrandie de l’objet en
déplaçant seulement l’objectif.
1.1 – établir un schéma légendé à l’échelle 1:2 du montage sur la
feuille fournie. Relier par une droite les extrémités en correspondance de
l’objet et de l’image ( exemple bout de flèche ).
Origine mesure
Écran
objet
/1 le, 04/09/2024 CC - Lycée Victor Bérard - MOREZ

2/4
1.2 - mesurer alors la taille L1 de l’image, la distance D1 entre
l’objectif et l’image et la distance D entre l’objet et l’objectif. Compléter le
schéma de la question 1.1 avec ces distances.
1.3 – reporter les valeurs mesurées dans le tableau ci-dessous.
1.4 – calculer les rapports suivants L1/L et D1/D et reporter les
valeurs trouvées dans le tableau ci-dessous.
Mesure
ou
calcul
Longueur
objet L
Longueur
image L1
Distance D
Distance D1
Calcul de
L1/L
Calcul de
D1/D
Valeur
trouvée
1.5 - comparer les rapports suivants L1/L et D1/D'. Que pouvez-
vous en conclure ?
2 - déplacer les différents éléments afin d’obtenir une taille L2 de l’image
de longueur 20 mm (longueur image = longueur objet)
2.1 - mesurer la nouvelle distance D2 entre l’objet et l’image.La
noter ci-dessous :
D2 =
3 - enlever l’objet, la source lumineuse et rechercher sur l’écran une
image des bâtiments situés à l’extérieur.
3.1 - mesurer la distance D3 entre l’écran et l’objectif.
D3 =
3.2 – calculer D2 divisée par 4 :
D2 / 4 =

3/4
3.3 - comparer la distance D3 avec D2 divisée par 4. Quelle
hypothèse pouvez-vous émettre ?
4 - en reprenant la disposition du montage initial mais en plaçant l’objet à
une distance inférieure à D de l’objectif,
4.1 - rechercher une image sur l’écran. Que constatez-vous ?
4.2 - enlever l’écran et regarder au travers de l’objectif. Pouvez-
vous observer une image ? Quelle est le principal changement par rapport
à l’image vue à la question 1 ?
5 - retourner l’objectif sur le banc et répéter toutes les opérations du 2.
Mesurer D5 entre l’objet et l’image et comparer avec D.
D5 =
Comparaison avec D :
6 - Que pouvez-vous en conclure ?

4/4
SCHEMA DU BANC ( question 1.1 )
