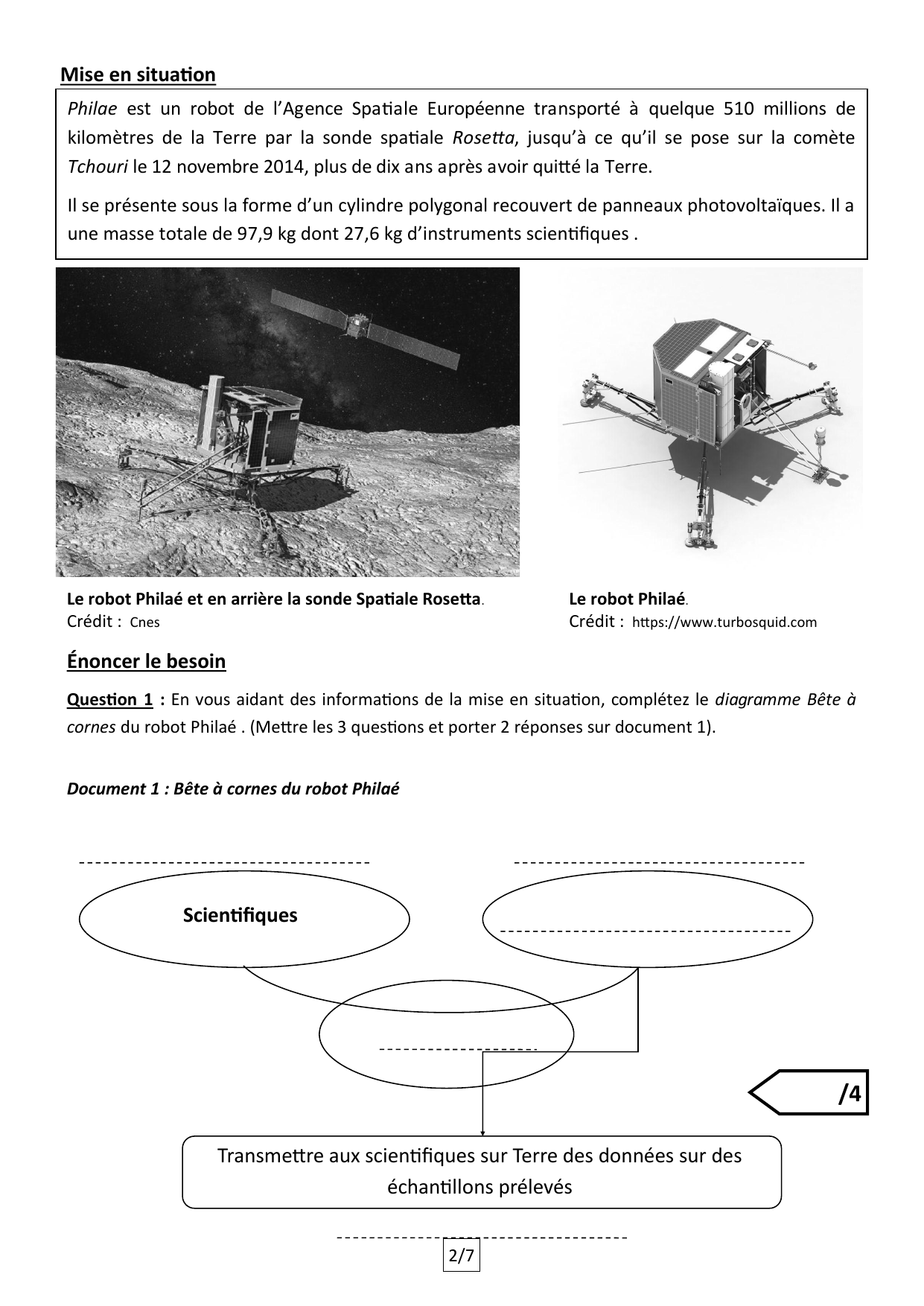

Mise en situaon
Philae est un robot de l’Agence Spaale Européenne transporté à quelque 510 millions de
kilomètres de la Terre par la sonde spaale Rosea, jusqu’à ce qu’il se pose sur la comète
Tchouri le 12 novembre 2014, plus de dix ans après avoir quié la Terre.
Il se présente sous la forme d’un cylindre polygonal recouvert de panneaux photovoltaïques. Il a
une masse totale de 97,9 kg dont 27,6 kg d’instruments scienques .
Le robot Philaé et en arrière la sonde Spaale Rosea.
Crédit : Cnes
Énoncer le besoin
Queson 1 : En vous aidant des informaons de la mise en situaon, complétez le diagramme Bête à
cornes du robot Philaé . (Mere les 3 quesons et porter 2 réponses sur document 1).
Scienques
Transmere aux scienques sur Terre des données sur des
échanllons prélevés
Document 1 : Bête à cornes du robot Philaé
Le robot Philaé.
Crédit : hps://www.turbosquid.com
/4
2/7

Document 2 : Diagramme des inter-acteurs du robot Philaé
Robot Philaé
Scienques Comète Tchouri
Sonde Rosea
Instruments
scienques
Environnement
spaal
FC4
FC5
FC1
FC6
FC3
Document 3 : Tableau des foncons du CDCF du robot Philaé
Foncons Énoncé de la foncon
FP1 Transmere sur Terre des données sur des échanllons prélevés
FC1 Transporter des instruments scienques
FC2 Communiquer avec la sonde Rosea
FC3 Être autonome en énergie
FC4
FC5 Se poser sur la comète Tchouri
FC6 Prélever des échanllons
Rédiger le cahier des charges fonconnel
Queson 2 : Compléter le graphique Pieuvre du robot Philaé (Document 2), en replaçant les foncons de
service FP1 et FC2.
Queson 3 : Compléter le graphique Pieuvre du robot Philaé (Document 2), en indiquant l’élément du
milieu extérieur manquant qui est associé à la foncon contrainte FC3.
Queson 4 : Compléter le tableau des foncons du CDCF (Document 3), en énonçant la
foncon contrainte FC4.
/1
/2.5
