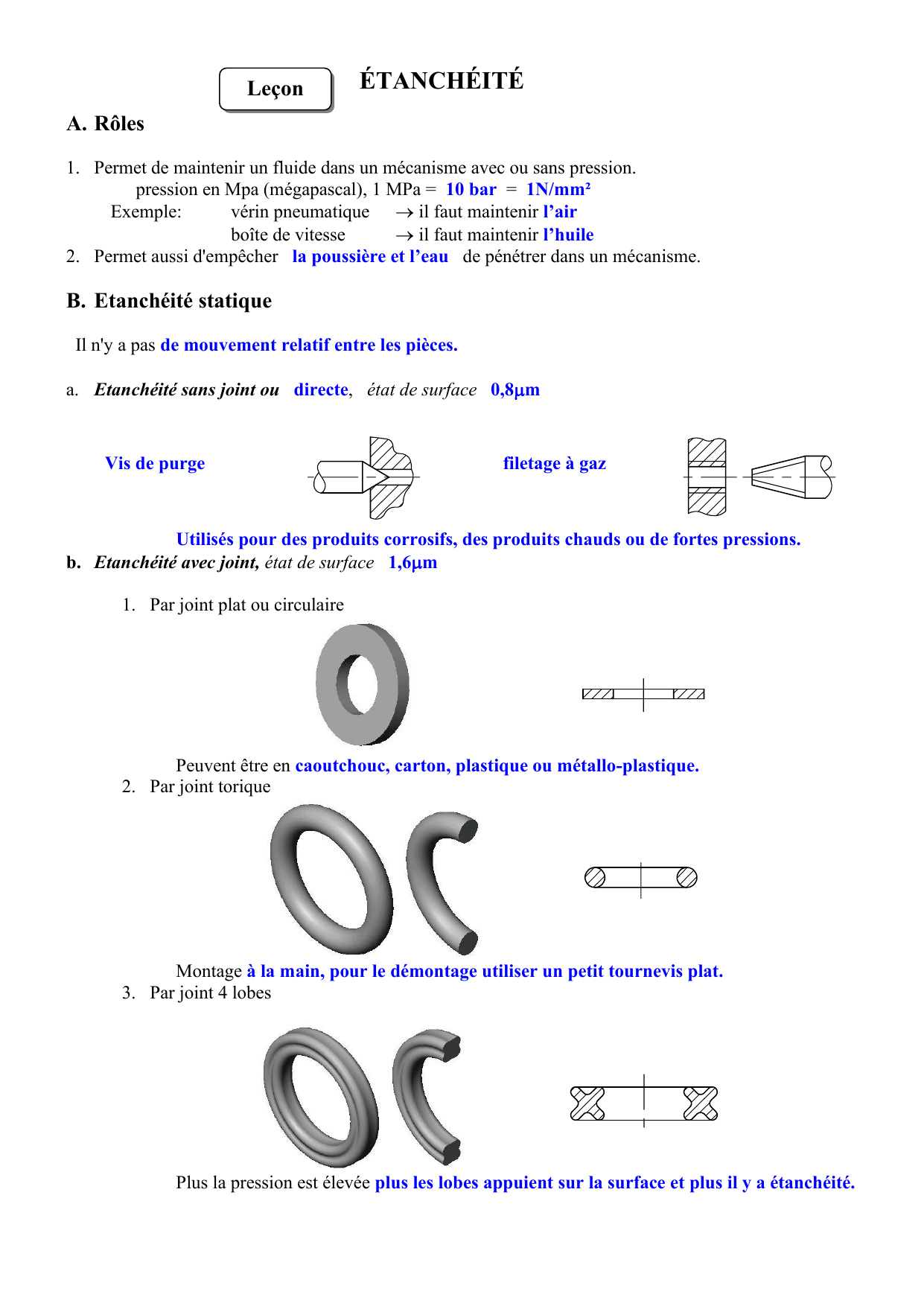

ÉTANCHÉITÉ
Leçon
Leç
on
A. Rôles
1. Permet de maintenir un fluide dans un mécanisme avec ou sans pression.
pression en Mpa (mégapascal), 1 MPa = 10 bar = 1N/mm²
Exemple: vérin pneumatique → il faut maintenir l’air
boîte de vitesse → il faut maintenir l’huile
2. Permet aussi d'empêcher la poussière et l’eau de pénétrer dans un mécanisme.
B. Etanchéité statique
Il n'y a pas de mouvement relatif entre les pièces.

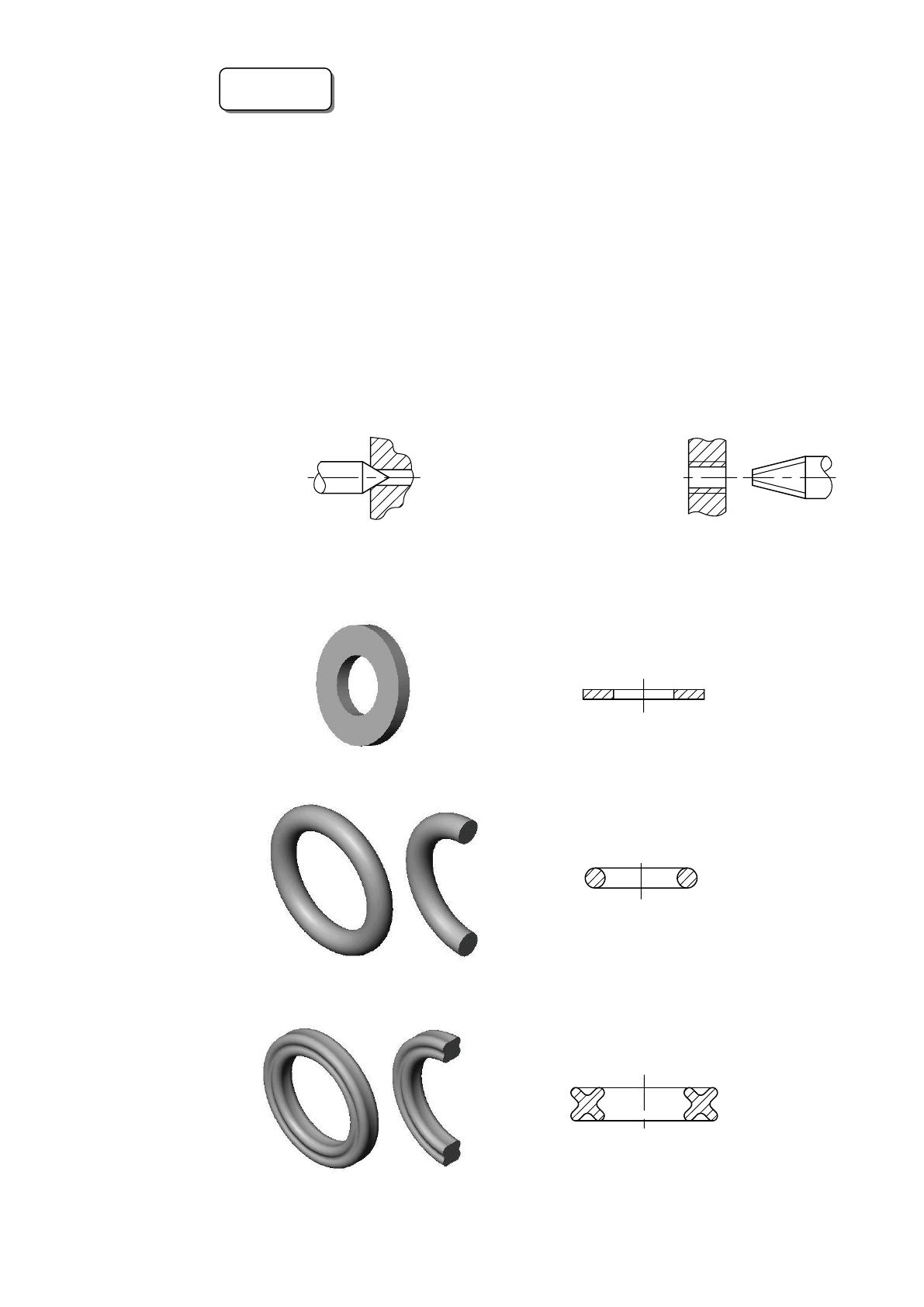

a. Etanchéité sans joint ou directe, état de surface 0,8m
Utilisés pour des produits corrosifs, des produits chauds ou de fortes pressions.
b. Etanchéité avec joint, état de surface 1,6m
1. Par joint plat ou circulaire
Peuvent être en caoutchouc, carton, plastique ou métallo-plastique.
2. Par joint torique
Montage à la main, pour le démontage utiliser un petit tournevis plat.
3. Par joint 4 lobes
Plus la pression est élevée plus les lobes appuient sur la surface et plus il y a étanchéité.
Vis de purge filetage à gaz

ÉTANCHÉITÉ
Leçon
Leç
on

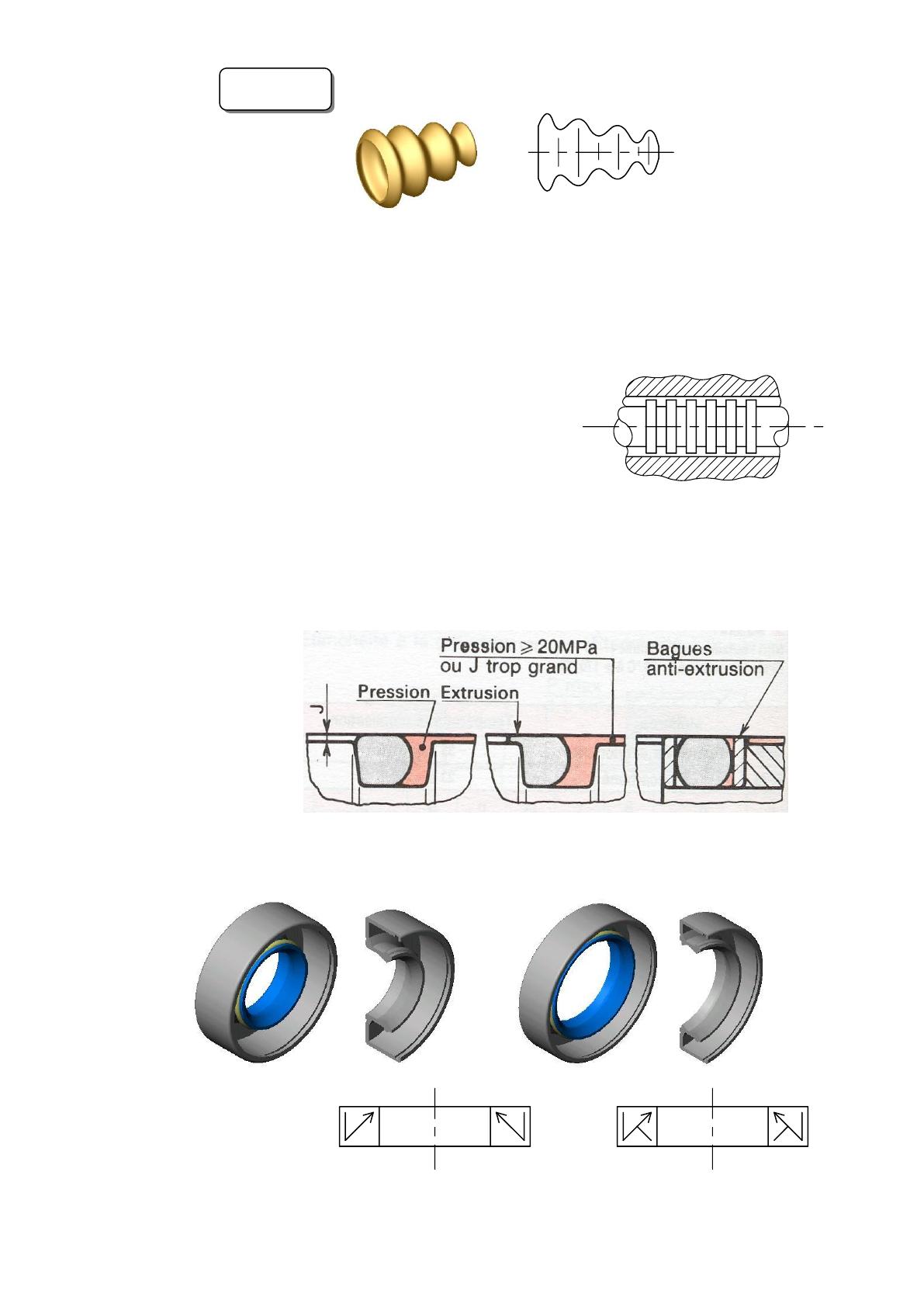

4. Par soufflet
Maintien la graisse dans le mécanisme et empêche les impuretés de rentrer.
C. Etanchéité dynamique
Il y a 2 mouvements possibles rotation et translation
a. Etanchéité sans joint ou directe, état de surface 0,05m
Par chicanes
Exemple : distributeur hydraulique
mouvement de translation
b. Etanchéité avec joint, état de surface 0,4m
1. par joint torique pour rotation et translation.
Utiliser une avec bague anti-extrusion lorsque la pression est importante ou la vitesse élevée,
elle permet d’éviter d’abîmer le joint.
2. par joint 4 lobes pour rotation et translation
3. par joint à 1 ou 2 lèvres pour rotation
schématiquement :
joint à 1 lèvre joint à 2 lèvres

ÉTANCHÉITÉ
Leçon
Leç
on

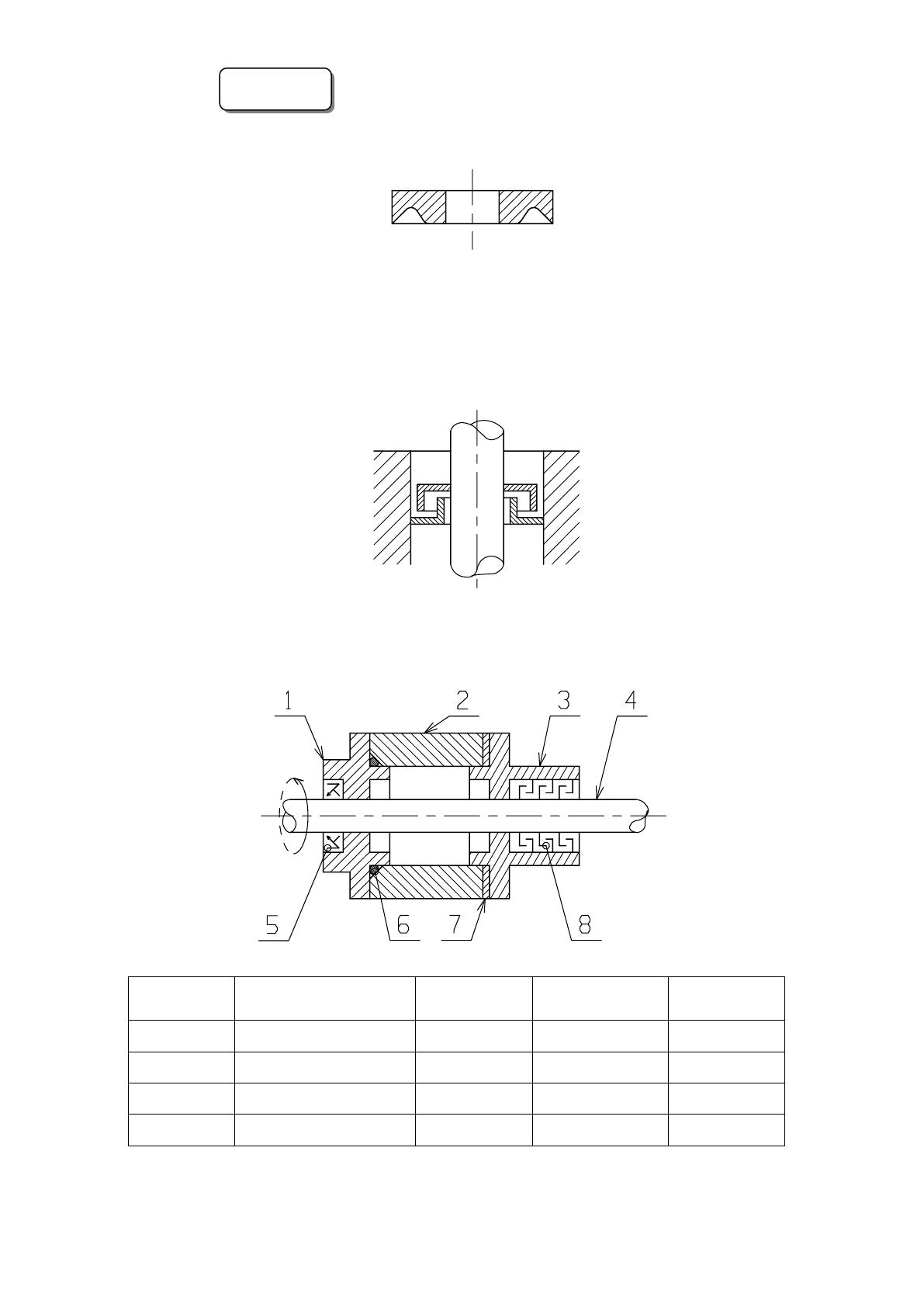

4. par coupelle pour translation
5. par segment pour translation et haute température
6. par chicanes pour rotation
D. Exercice
Complétez le tableau ci-dessous. Mettre une croix dans les colonnes (Et. dynamique et Et.statique).
repère
Type de joint
Et. statique
Et. dynamique
Entre quelles
pièces
5
à 2 lèvres
X
1 et 4
6
torique
X
1 et 2
7
plat
X
2 et 3
8
chicane
X
3 et 4
