TP d'Électronique I : Analyse de Transistor NPN et Calcul de Gains

REPUBLIQUE DEMOCRATIQUE DU CONGO
INSTITUT SUPERIEUR PEDAGOGIQUE ET TECHNIQUE DE
KINSHASA
SECTION : ELECTRICITE
NOM & POST NOM : ………………………………………………………
PROMOTION
CT KALALA & Ass NGALAMULUME
LPAT 1………
TP D’ELECTRONIQUE I
NB : Ce TP est remettre le Jeudi 14 Août 2025 au plus tard 12h00’.

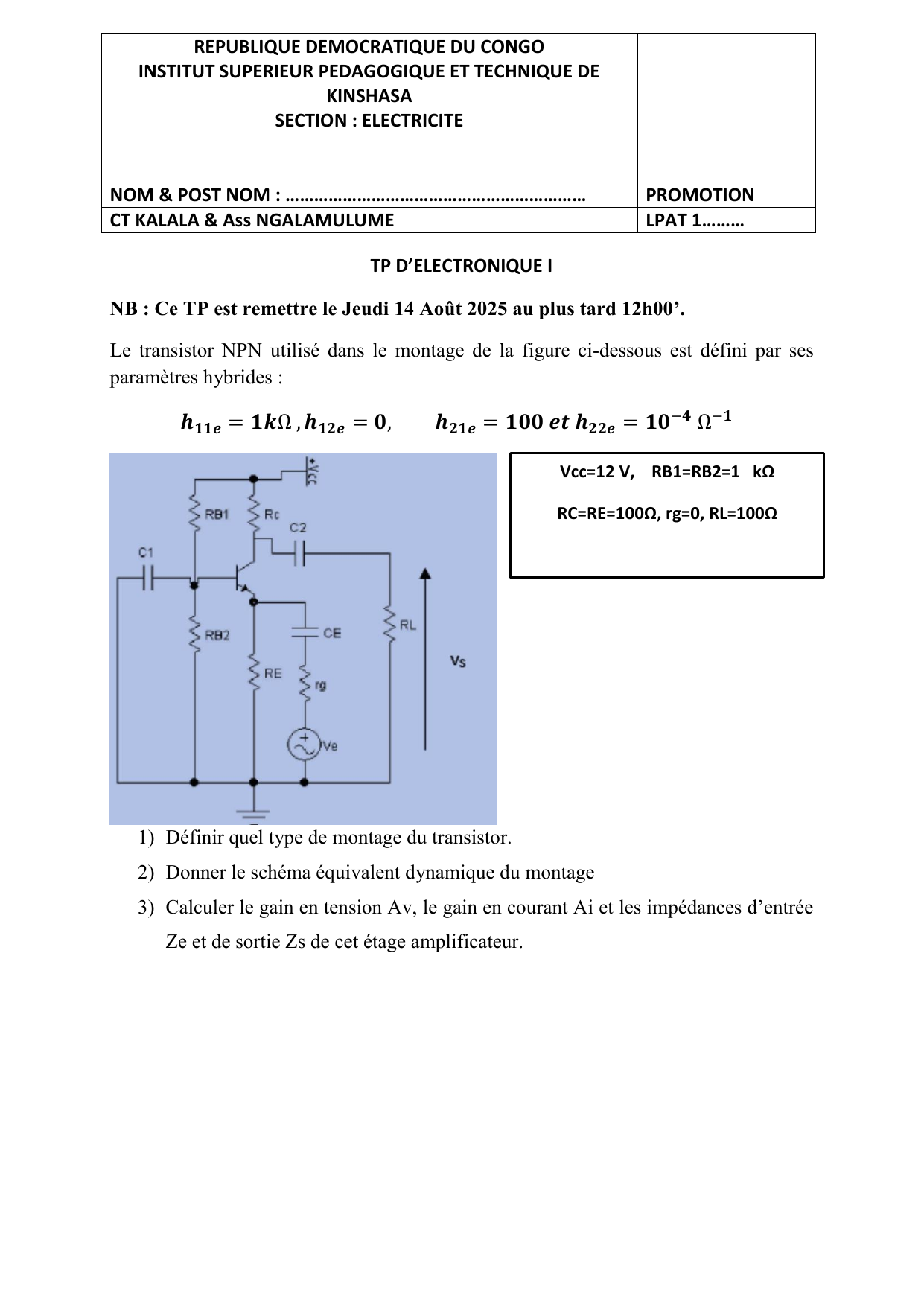

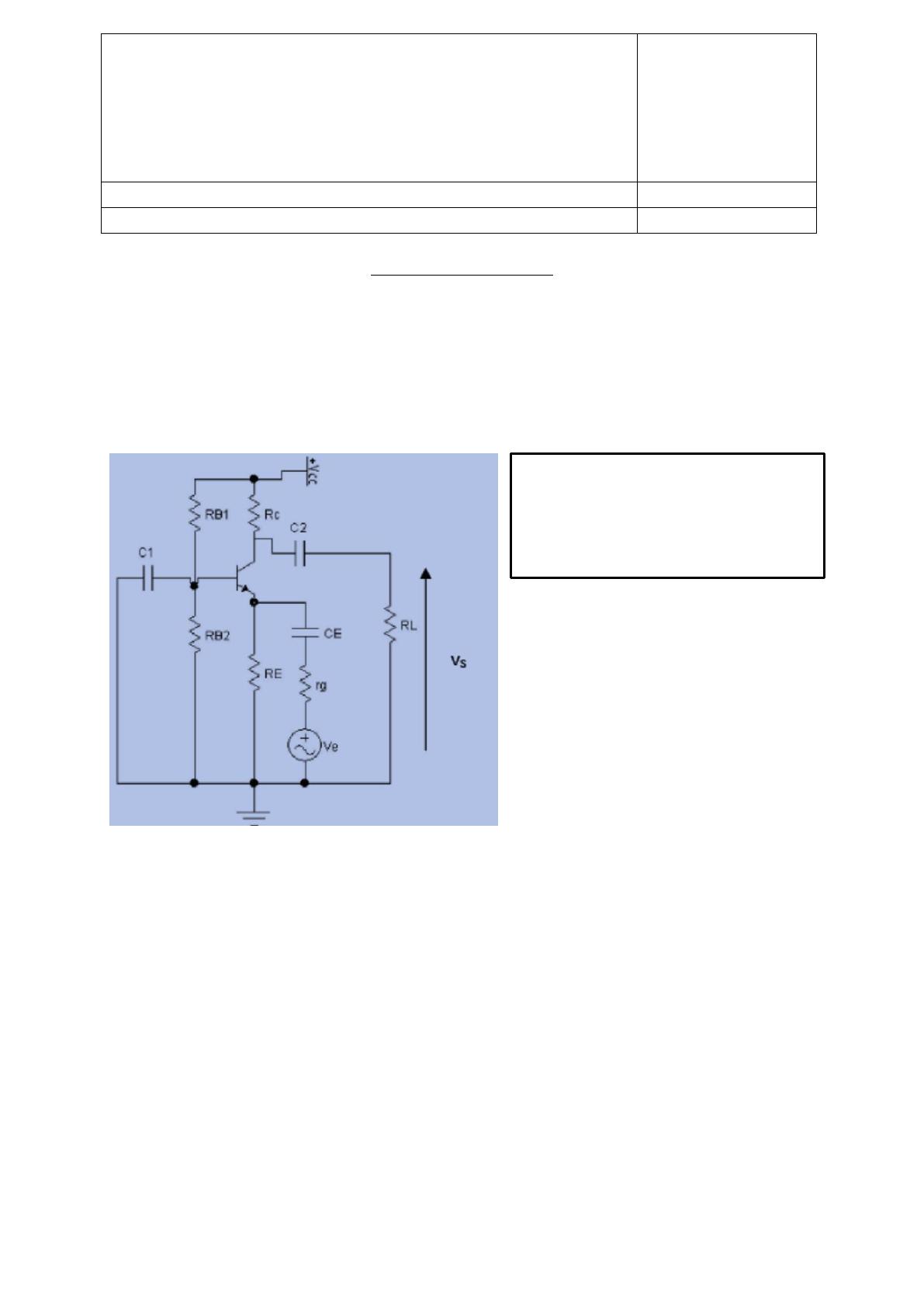

Le transistor NPN utilisé dans le montage de la figure ci-dessous est défini par ses
paramètres hybrides :
1) Définir quel type de montage du transistor.
2) Donner le schéma équivalent dynamique du montage
3) Calculer le gain en tension Av, le gain en courant Ai et les impédances d’entrée
Ze et de sortie Zs de cet étage amplificateur.
Vcc=12 V, RB1=RB2=1 kΩ
RC=RE=100Ω, rg=0, RL=100Ω
