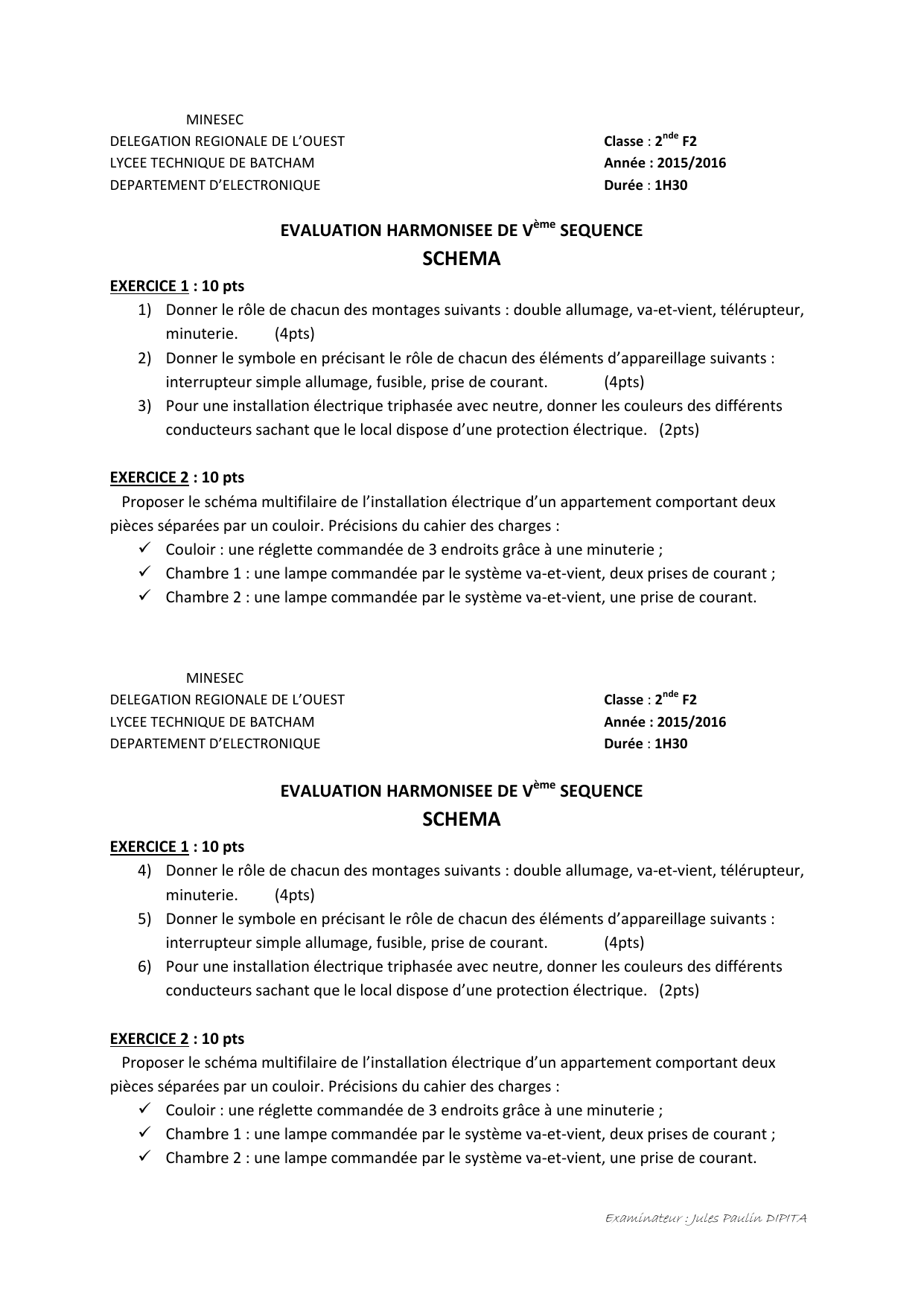

Évaluation Harmonisée Électronique - Schéma - Lycée Technique Batcham

Examinateur : Jules Paulin DIPITA
MINESEC
DELEGATION REGIONALE DE L’OUEST Classe : 2nde F2
LYCEE TECHNIQUE DE BATCHAM Année : 2015/2016
DEPARTEMENT D’ELECTRONIQUE Durée : 1H30
EVALUATION HARMONISEE DE Vème SEQUENCE
SCHEMA
EXERCICE 1 : 10 pts
1) Donner le rôle de chacun des montages suivants : double allumage, va-et-vient, télérupteur,
minuterie. (4pts)
2) Donner le symbole en précisant le rôle de chacun des éléments d’appareillage suivants :
interrupteur simple allumage, fusible, prise de courant. (4pts)
3) Pour une installation électrique triphasée avec neutre, donner les couleurs des différents
conducteurs sachant que le local dispose d’une protection électrique. (2pts)
EXERCICE 2 : 10 pts
Proposer le schéma multifilaire de l’installation électrique d’un appartement comportant deux
pièces séparées par un couloir. Précisions du cahier des charges :
 Couloir : une réglette commandée de 3 endroits grâce à une minuterie ;
 Chambre 1 : une lampe commandée par le système va-et-vient, deux prises de courant ;
 Chambre 2 : une lampe commandée par le système va-et-vient, une prise de courant.
MINESEC
DELEGATION REGIONALE DE L’OUEST Classe : 2nde F2
LYCEE TECHNIQUE DE BATCHAM Année : 2015/2016
DEPARTEMENT D’ELECTRONIQUE Durée : 1H30
EVALUATION HARMONISEE DE Vème SEQUENCE
SCHEMA
EXERCICE 1 : 10 pts
4) Donner le rôle de chacun des montages suivants : double allumage, va-et-vient, télérupteur,
minuterie. (4pts)
5) Donner le symbole en précisant le rôle de chacun des éléments d’appareillage suivants :
interrupteur simple allumage, fusible, prise de courant. (4pts)
6) Pour une installation électrique triphasée avec neutre, donner les couleurs des différents
conducteurs sachant que le local dispose d’une protection électrique. (2pts)
EXERCICE 2 : 10 pts
Proposer le schéma multifilaire de l’installation électrique d’un appartement comportant deux
pièces séparées par un couloir. Précisions du cahier des charges :
 Couloir : une réglette commandée de 3 endroits grâce à une minuterie ;
 Chambre 1 : une lampe commandée par le système va-et-vient, deux prises de courant ;
 Chambre 2 : une lampe commandée par le système va-et-vient, une prise de courant.
