COMAC V4.60 : Mode Opératoire ENEDIS pour Calcul de Supports BT

- 04/06/19 – COMAC 4.60 Mode Opératoire
1
COMAC V4.60
Mode opératoire

- 04/06/19 – COMAC 4.60 Mode Opératoire
2
1. Introduction .................................................................................................... 4
2. Nouveautés de la version : ............................................................................ 5
COMAC v4.60 5
COMAC v4.01c2 6
COMAC v4.01c 6
COMAC v4.01b 6
COMAC v4.01a 7
3. Menu principal ................................................................................................ 8
4. Données ........................................................................................................ 12
Liste des câbles 12
Liste des supports 13
Configuration 14
Ouvrir étude 15
5. Etude pas à pas ............................................................................................ 16
Création étude 17
Répartition des réseaux sur les supports 19
Portées 19
Supports 21
Lignes BT 22
Lignes Telecom/Coaxial/Fibre : 24
6. Visualisation graphique ............................................................................... 27
Navigation 27
Représentation graphique 29
Placement sur fond de carte 32
7. Calcul des appuis ......................................................................................... 34
8. Contrôle ......................................................................................................... 36
Flèches et paramètres 36
Distances/Sol 37
Efforts 38

- 04/06/19 – COMAC 4.60 Mode Opératoire
3
Câbles hors référentiel 38
Distances de sécurité et parallélisme 38
Croisement 39
Graphique portées 40
Longueurs à facturer 41
Récapitulatif cantons 41
9. Edition PDF ................................................................................................... 42
10. Export Excel.................................................................................................. 43
11. Tableaux de pose ......................................................................................... 44
12. Export CAP-FT .............................................................................................. 45
13. ANNEXES ...................................................................................................... 46
Liste des supports 46
Liste des câbles 50
Liste des nappes 64
Liste des hypothèses 67

- 04/06/19 – COMAC 4.60 Mode Opératoire
4
1. Introduction
COMAC (Calcul d’Ouvrages Mixte d’Appui Commun) est un logiciel ENEDIS permettant le calcul
mécanique des supports BT sur lesquels s’appuient des lignes de télécommunication : cuivre,
coaxial et fibre optique.
COMAC est distribué par SOGELINK.
Ce document décrit l’utilisation de COMAC version 4.60 sur un exemple, et indique les nouveautés
par rapport à COMAC version 4.01.
Documents de référence :
- Guide pratique de l’étude d’appuis communs
- PRDE G.1.5 – 01 : Modèle de convention relative à l’usage des supports des réseaux publics de
distribution d’électricité basse tension (BT) et haute tension (HTA) aériens pour l’établissement et
l’exploitation d’un réseau de communications électroniques.
(PRDE G.1.5 – 02) Les modalités techniques d’utilisation des appuis communs via l’annexe 5
- Guide pratique BLOM : Déploiement de la Boucle Locale Optique Mutualisée sur support aérien –
Objectif fibre
- Norme NF C11-201 : Réseaux de distribution publique d’énergie électrique – UTE/AFNOR

- 04/06/19 – COMAC 4.60 Mode Opératoire
5

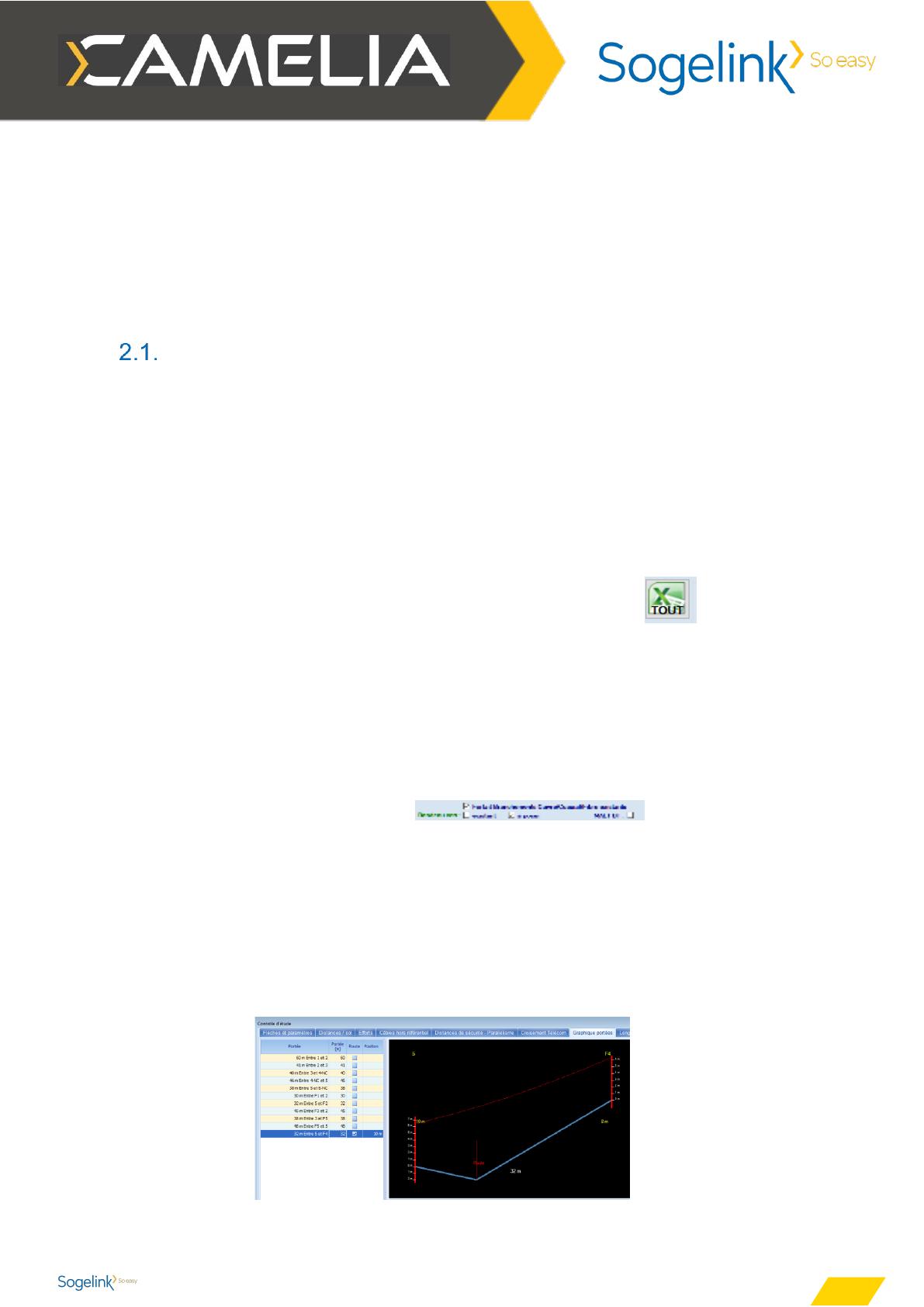

2. Nouveautés de la version :
COMAC v4.60
Les évolutions suivantes ont été apportées sur la version 4.60 depuis la version 4.01c :
Evolutions :
• Graphique : Changement du moteur de visualisation graphique évitant les conflits mémoire. La
visualisation graphique est enregistrée en fichiers Shapefile.
• Lignes BT : Pour une ligne BT en torsadé isolé on propose par défaut le paramètre usuel, calculé
en fonction du câble et de la portée équivalente.
• Lignes TV : Ajout d’une alerte (non bloquante) si la fibre est posée sur la même traverse que le
télécom cuivre.
• Config : Pouvoir paramétrer le proxy dans le fichier Comac.exe.Config
• Contrôle : Pouvoir sortir d’un coup tous les exports Excel de l’écran contrôle .
• BD : Ajout des supports A 6 kN en bibliothèque
• COMAC : Nouveau module Raccordement avec réalisation d’étude simplifiée et export complet de
dossier : valable uniquement pour les études de pose de câbles de branchement. Voir mode
opératoire spécifique à ce module.
• Lignes BT : La flèche usuelle BT est arrondie au cm près au lieu de 10 cm (posait problème pour
une portée très courtes<2 m)
• Supports : Message hauteur non définie si ajout d’une traverse dans les supports sans passer par
les lignes Telecom pour valider hauteur
• Supports : Différencier dans les données supports une case à cocher pour le forfait branchement
et une case pour la pose du bandeau vert.
• BD : Intégrer dans la base Comac.mdb la liste des communes de France avec leur zone de vent
• Lignes TV : Ajout d’un message si utilisation du mode relevé de terrain de la hauteur de câble, et
remise à zéro si passage d’une portée à l’autre
• Export Pdf : Ajout de la présence et hauteur EP dans l’export PDF
• Export Excel : Ajout du total à facturer sur l’export Excel
• Export Pdf : Ajout dans l’export .pdf du tableau de répartition, les lignes à poser
• COMAC : Ajout dans l’écran de contrôle, onglet efforts, d’une colonne indiquant l’effort global
existant (avant pose)
• Routes : Ajout de la possibilité de saisir une altitude support et une altitude route, calcul distances
et affichage dans le graphique des portées.
