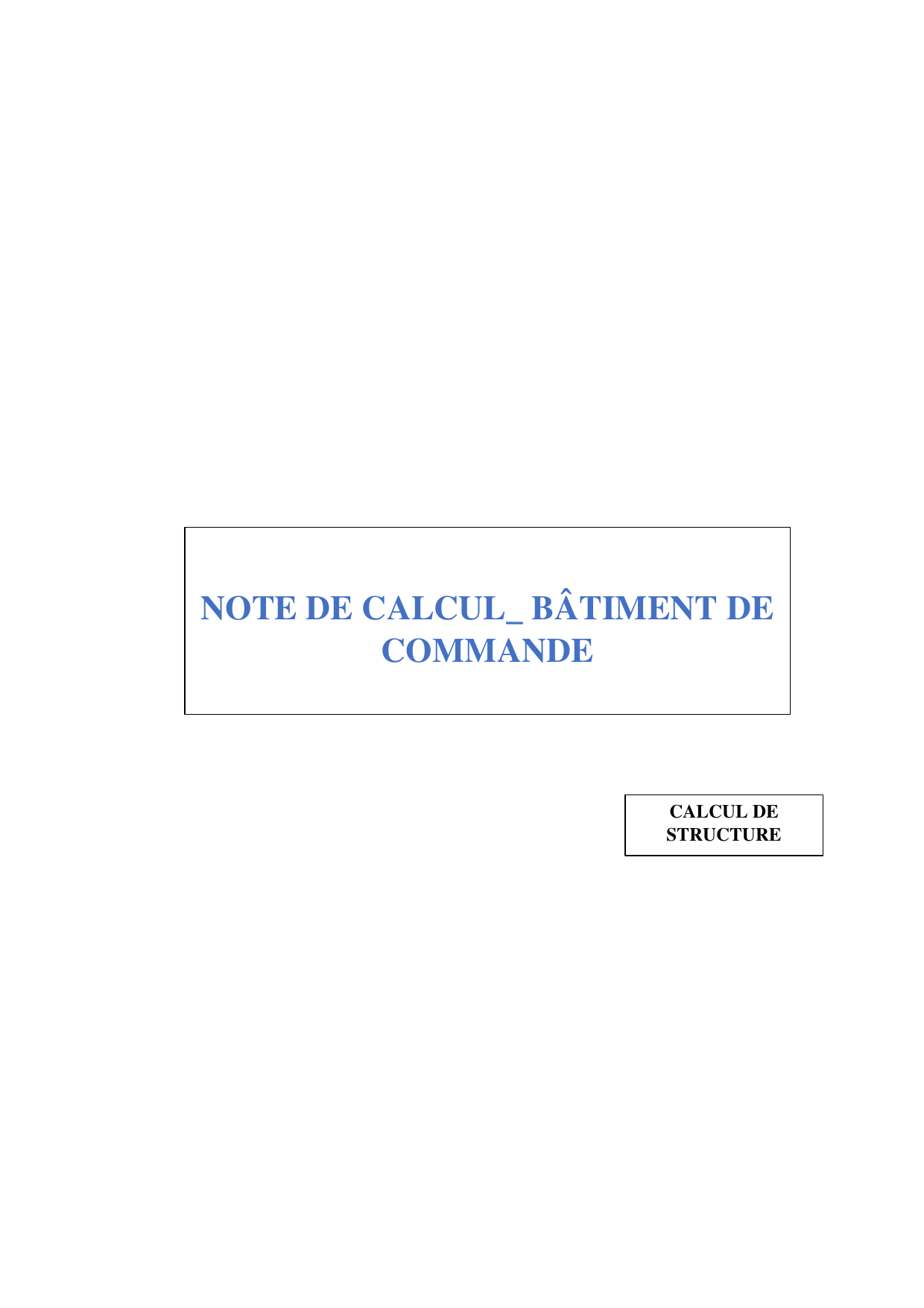

Note de Calcul Bâtiment de Commande : Structure

CALCUL DE
STRUCTURE
NOTE DE CALCUL_ BÂTIMENT DE
COMMANDE

p. 1
Sommaire :
1. Préambule ..................................................................................................... 2
2. Bases de modélisation et de calcul .............................................................. 2
3. Présentation de l’ouvrage ............................................................................ 2
4. Normes de calcul .......................................................................................... 2
5. Caractéristiques des matériaux .................................................................. 3
5.1 Béton ................................................................................................................ 3
5.2 Acier ................................................................................................................. 3
6. Contrainte du sol .......................................................................................... 3
7. Fondation ...................................................................................................... 4
8. Evaluation des Charges ............................................................................... 5
8.1 Charges Permanentes et d’exploitations des planchers ................................... 5
8.2 Autres Charges considérées ............................................................................. 6
9. Modèle analytique ........................................................................................ 6
10. Chargements - Cas .................................................................................... 6
11. Chargements - Valeurs ............................................................................. 7
12. Combinaisons ............................................................................................ 7
13. Descente des charges................................................................................. 8
14. Calcul des éléments porteurs ................................................................. 10
14.1 Semelles ......................................................................................................... 10
14.2 Les poteaux .................................................................................................... 77
14.3 Longrines ....................................................................................................... 86
14.4 Les poutres ................................................................................................... 162
14.5 Dallage Salle auxiliaries .............................................................................. 208
14.6 Dallage fond vide technique ........................................................................ 212
14.7 Dalle du plancher terrasse ............................................................................ 216
14.8 Dalle du vide technique ............................................................................... 220
14.9 Voile ............................................................................................................. 225
14.9.1 Calcul des efforts ........................................................................................... 225
14.9.2 Calcul des armatures ...................................................................................... 227

p. 2
1. Préambule
Le présent document a pour objet le calcul du Bâtiment de commande dans
le cadre des TRAVAUX D'ALIMENTATION EN ENERGIE ELECTRIQUE
DE LA ROUTE DES PECHES, PHASE N° 2 : VOLET POSTE.
Cet ouvrage est calculé aux états limites ultimes (ELU) de résistance et de
stabilité, et vérifié à l’état limite de service (ELS) en considérant la classe d’exposition
du milieu.
2. Bases de modélisation et de calcul
• La modélisation de la structure et la génération du modèle analytique sont faites
avec le logiciel Revit 2025.
• Les calculs effectués sont vérifiés par Robot Structural Analysis 2025, un
logiciel de calcul de structures basé sur la méthode des éléments finis.
• Les plugins installés dans ces différents logiciels.
3. Présentation de l’ouvrage
Bâtiment de type RDC de classe structurale S4 avec toiture en dalle pleine de 20 cm
d’épaisseur. Il est constitué d’un vide technique dont le plancher est également en dalle
pleine d’épaisseur 20 cm au niveau de la salle HTA. Ce bâtiment est fondé sur un
système de semelles isolées sous poteaux et de semelles filantes sous voiles. Au niveau
des salles contrôle commande et du local bactéries un système de dallage solidarisé
d’épaisseur 20 cm et posé sur sol est considéré.
4. Normes de calcul
Dans le cadre de ce travail, nous avons utilisé les Eurocodes. Dans le domaine des règles
de conception-calcul, il s'agit de dix textes codificatifs formant un ensemble cohérent se
déclinant comme suit :
► EN 1990 - Bases de calcul des structures.
► EN 1991 - Actions sur les structures.
► EN 1992 - Calcul des structures en béton.
► EN 1993 - Calcul des structures en acier.
► EN 1994 - Calcul des structures mixtes acier-béton.
► EN 1995 - Calcul des structures en bois.
► EN 1996 - Calcul des structures en maçonnerie.

p. 3
► EN 1997 - Calcul géotechnique.
► EN 1998 - Conception et dimensionnement des structures pour la résistance aux
séismes.
► EN 1999 - Calcul des structures en alliage d'aluminium.
Les textes codificatifs en gras sont ceux utilisés dans le cadre de ce travail.
5. Caractéristiques des matériaux
5.1 Béton
• Béton de classe C25/30
5.2 Acier
• Nuance :
400
e
F E
• La limite d'élasticité 400
yk
f Mpa
= ;
• Classe de ductilité : B
• Classe d’exposition :
- XC1 : cette classe d’exposition est considérée pour les parties de
l’ouvrage en superstructure, et
- XC2 : cette classe d’exposition est considérée pour les parties de
l’ouvrage en infrastructure.
• Enrobage nominale : C
nom
= C
min
+
∆
C
dev
=3 cm+1 cm ou 2cm = 4cm
(superstructure) / 5cm (infrastructure)
6. Contrainte du sol
D'après les résultats du rapport d'étude de sol effectué par le Laboratoire ATS. Pour
les semelles isolées ancrées à au moins -1,50 m du terrain naturel,
- La capacité portante à l’ELU de 410 kPa sous charge verticale
- La capacité portante à l’ELS de 250 kPa sous charge verticale.
La raideur ou le coefficient de réaction moyen du sol est à l’ordre de 5 800 kPa/m.
Compte tenu de l’homogénéité du sous-sol, le modèle géotechnique du sol du poste
d’avlékété se présente comme suit :

p. 4

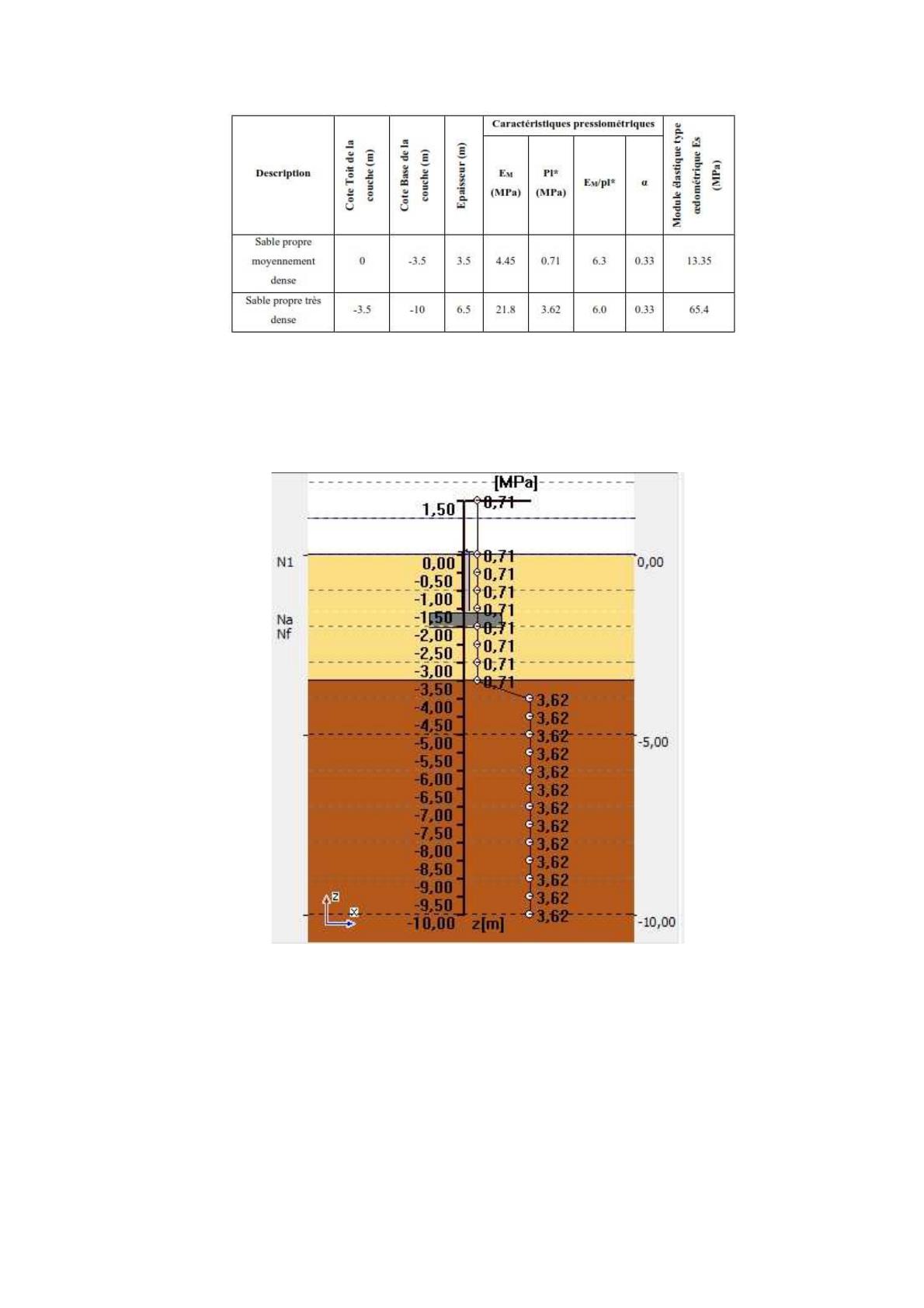

Le modèle de sol implémenté dans le logiciel pour définition la courbe
pressiométrique est le suivant :
7. Fondation
Le système de fondations adopté au bâtiment de commande est un système de semelles
isolées de dimensions variables et de semelles filantes sous voile.
