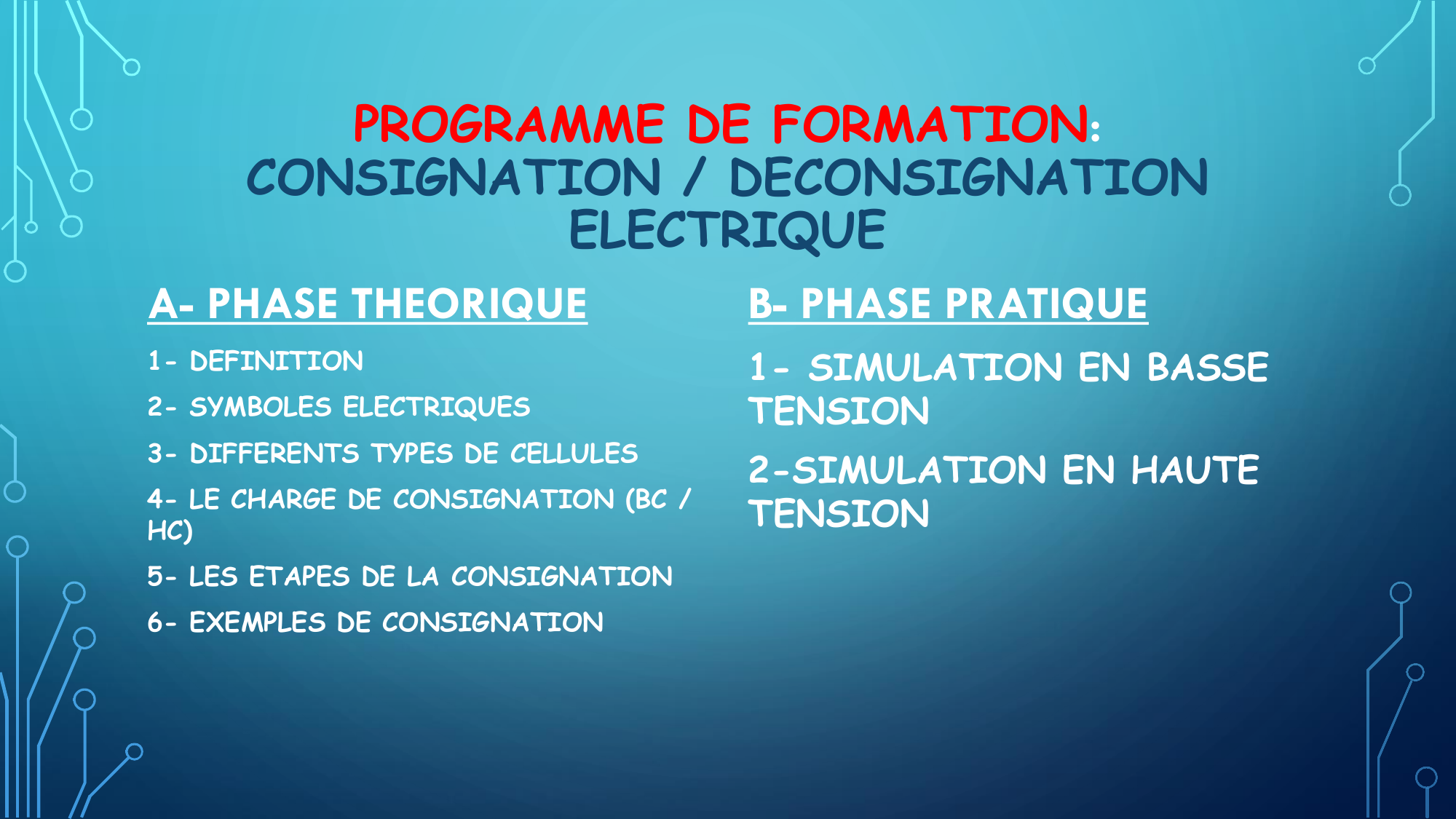

PROGRAMME DE FORMATION:
CONSIGNATION / DECONSIGNATION
ELECTRIQUE
A- PHASE THEORIQUE
1- DEFINITION
2- SYMBOLES ELECTRIQUES
3- DIFFERENTS TYPES DE CELLULES
4- LE CHARGE DE CONSIGNATION (BC /
HC)
5- LES ETAPES DE LA CONSIGNATION
6- EXEMPLES DE CONSIGNATION
B- PHASE PRATIQUE
1- SIMULATION EN BASSE
TENSION
2-SIMULATION EN HAUTE
TENSION
1- DEFINITION
•La déconsignation est l’opération inverse,
c’est-à-dire, elle consiste à mettre sous
tension tout ou une partie d’une installation
ou d’un ouvrage EN TOUTE SECURITE.
•Consigner un ouvrage, c'est effectuer
un ensemble d'opérations destinées à
mettre et à maintenir hors tension,
tout ou partie d'un ouvrage afin
d'assurer la protection des
personnes y effectuant des travaux
ou des interventions.
La consignation est une opération
ou un ensemble d’opération de
manœuvre procédurale
(Agencement ordonnancé) qui
consiste à mettre et à maintenir
hors tension (sous régime) tout ou
une partie d’une installation ou
d’un ouvrage afin d’assurer la
protection des personnes y
effectuant des interventions ou
des travaux.
2- SYMBOLES
ELECTRIQUES

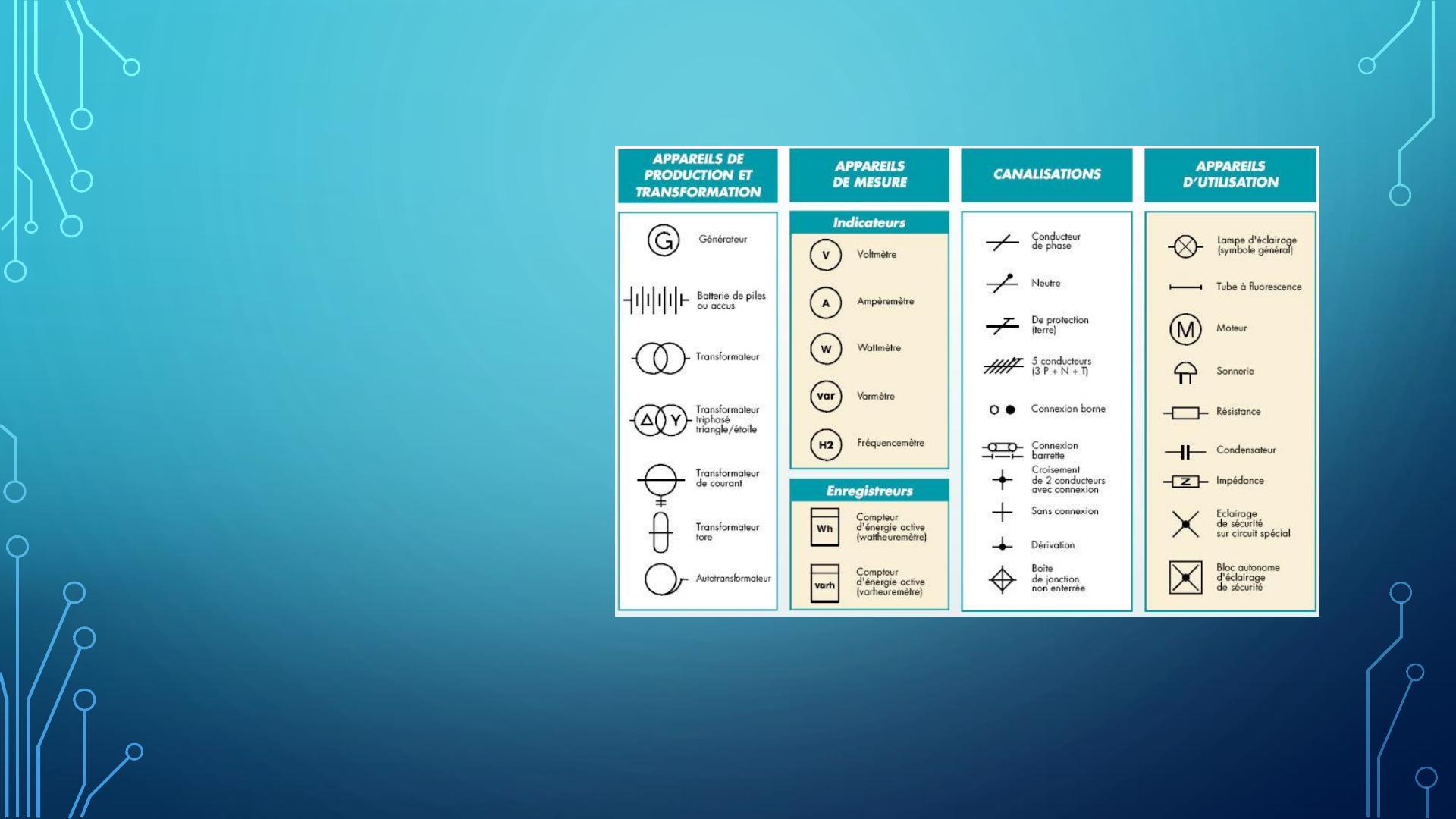

2-1 Exemples de
symboles pour
schémas
électriques de
distribution
2-2 Fonctions de l’appareillage électrique

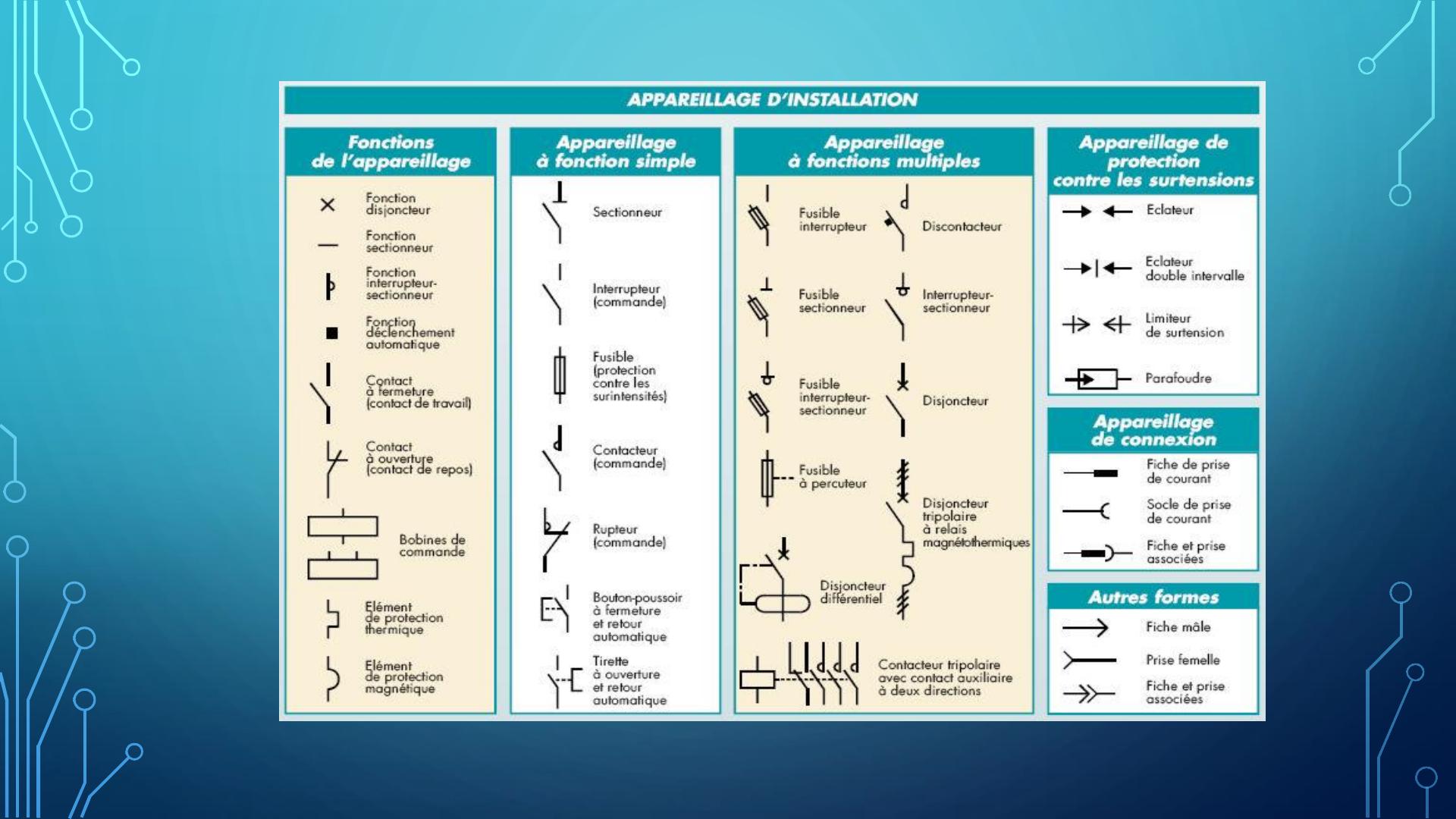

2-2-1 Les symboles normalisés
Fonction disjoncteur
Fonction sectionneur
Fonction interrupteur-sectionneur
Fonction déclenchement automatique
Contact à fermeture (contact de travail)
Contact à ouverture (contact de repos)
