Communication et Localisation en Mine Souterraine : Étude

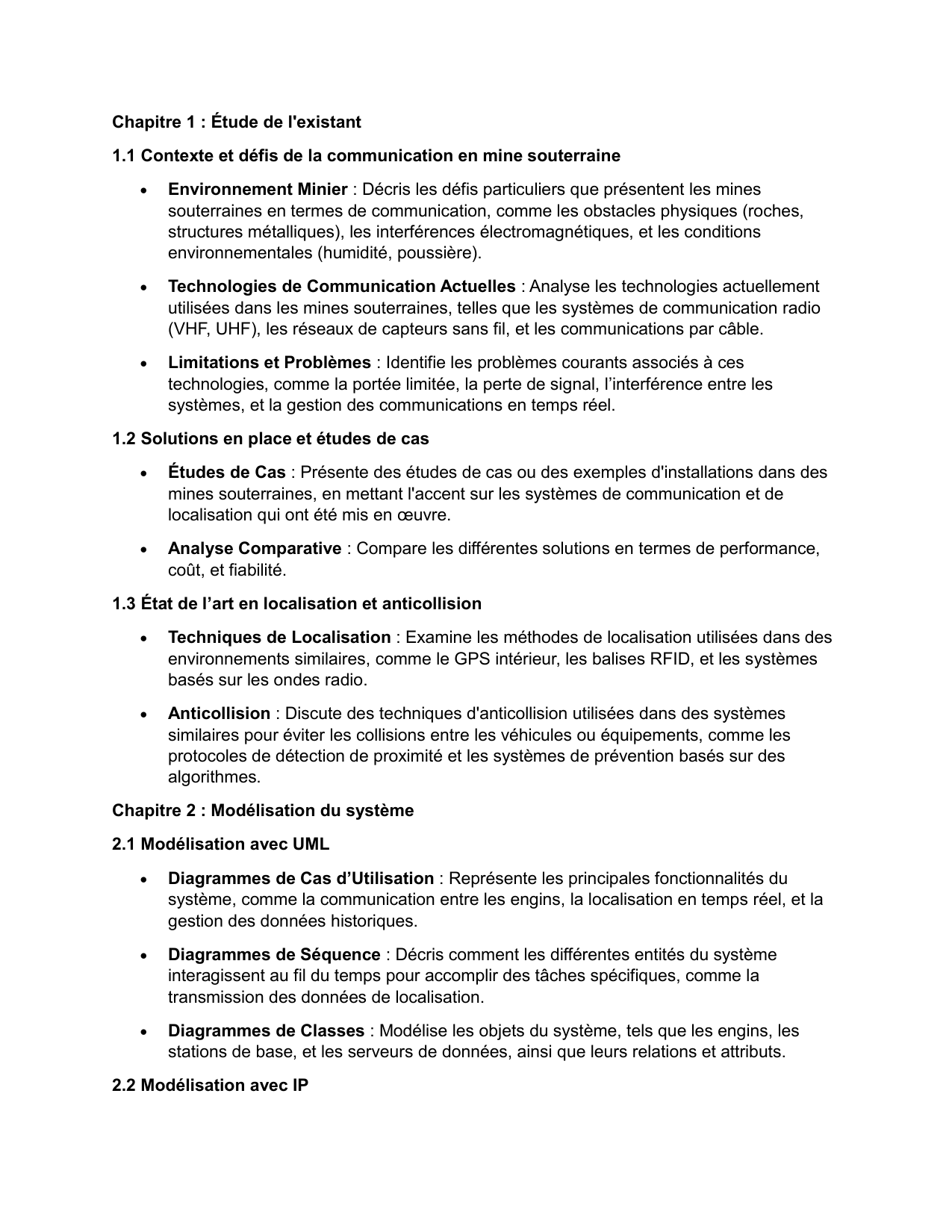

Chapitre 1 : Étude de l'existant
1.1 Contexte et défis de la communication en mine souterraine
 Environnement Minier : Décris les défis particuliers que présentent les mines
souterraines en termes de communication, comme les obstacles physiques (roches,
structures métalliques), les interférences électromagnétiques, et les conditions
environnementales (humidité, poussière).
 Technologies de Communication Actuelles : Analyse les technologies actuellement
utilisées dans les mines souterraines, telles que les systèmes de communication radio
(VHF, UHF), les réseaux de capteurs sans fil, et les communications par câble.
 Limitations et Problèmes : Identifie les problèmes courants associés à ces
technologies, comme la portée limitée, la perte de signal, l’interférence entre les
systèmes, et la gestion des communications en temps réel.
1.2 Solutions en place et études de cas
 Études de Cas : Présente des études de cas ou des exemples d'installations dans des
mines souterraines, en mettant l'accent sur les systèmes de communication et de
localisation qui ont été mis en œuvre.
 Analyse Comparative : Compare les différentes solutions en termes de performance,
coût, et fiabilité.
1.3 État de l’art en localisation et anticollision
 Techniques de Localisation : Examine les méthodes de localisation utilisées dans des
environnements similaires, comme le GPS intérieur, les balises RFID, et les systèmes
basés sur les ondes radio.
 Anticollision : Discute des techniques d'anticollision utilisées dans des systèmes
similaires pour éviter les collisions entre les véhicules ou équipements, comme les
protocoles de détection de proximité et les systèmes de prévention basés sur des
algorithmes.
Chapitre 2 : Modélisation du système
2.1 Modélisation avec UML
 Diagrammes de Cas d’Utilisation : Représente les principales fonctionnalités du
système, comme la communication entre les engins, la localisation en temps réel, et la
gestion des données historiques.
 Diagrammes de Séquence : Décris comment les différentes entités du système
interagissent au fil du temps pour accomplir des tâches spécifiques, comme la
transmission des données de localisation.
 Diagrammes de Classes : Modélise les objets du système, tels que les engins, les
stations de base, et les serveurs de données, ainsi que leurs relations et attributs.
2.2 Modélisation avec IP

 Protocoles de Communication : Détaille les protocoles IP adaptés aux
environnements souterrains, comme IPv6 pour une meilleure gestion des adresses.
 Modèle de Réseau : Décris comment les adresses IP sont attribuées et comment les
dispositifs communiquent entre eux en utilisant ces protocoles.
2.3 Topologie du Réseau
 Topologie en Maillage : Propose une topologie en maillage (mesh network) où chaque
équipement radio peut relayer des données. Ce type de réseau est résilient aux pannes
et permet une communication entre tous les nœuds.
 Topologie en Étoile avec Répéteurs : Alternative utilisant une topologie en étoile où
les équipements communiquent avec un point central, mais en utilisant des répéteurs ou
des relais pour surmonter les obstacles.
 Analyse de la Topologie : Évalue la stabilité, la couverture et les performances de
chaque topologie dans le contexte d’une mine souterraine.
Chapitre 3 : Présentation des résultats
3.1 Analyse des Performances
 Tests de Communication : Présente les résultats des tests réalisés pour évaluer la
performance du réseau de communication, en termes de portée, de latence et de
fiabilité dans un environnement souterrain.
 Évaluation de la Localisation : Analyse la précision des systèmes de localisation en
place, avec des mesures de la précision de la localisation et des erreurs de calcul.
3.2 Gestion des Accidents et Historique
 Base de Données : Décris comment les données de localisation et les chemins
empruntés par les engins sont stockés dans une base de données. Explique la structure
de la base de données et les types de données collectées.
 Analyse des Données : Montre comment les données historiques peuvent être utilisées
pour analyser les incidents, améliorer la gestion des risques, et optimiser les opérations.
3.3 Conclusion et Recommandations
 Bilan : Résume les principaux résultats de ton étude et comment ils répondent à la
problématique posée.
 Recommandations : Propose des recommandations pour l’amélioration des systèmes
de communication et de localisation dans les mines souterraines, basées sur tes
résultats.
 Perspectives d’Avenir : Discute des possibilités d’évolution future de la technologie et
des recherches nécessaires pour améliorer encore le système.
Ce cadre devrait t'aider à structurer ton travail et à aborder chaque aspect de ton étude de
manière approfondie.

### 1.1 Contexte et Défis de la Communication en Mine Souterraine
Les mines souterraines, en raison de leur environnement unique et complexe, posent des défis
importants pour la communication et la gestion des systèmes embarqués. Voici une vue
d'ensemble des principaux défis associés à la communication dans ce type d'environnement.
Environnement Minier
**Obstacles Physiques**
Les mines souterraines sont caractérisées par une géographie complexe, avec des galeries
étroites, des tunnels sinueux et des chambres profondes, souvent soutenues par des structures
métalliques telles que des renforts et des supports. Ces obstacles physiques créent des défis
majeurs pour la transmission des signaux de communication :
- **Roches et Structures Métalliques** : Les parois rocheuses des galeries et les structures
métalliques de soutien peuvent atténuer, réfléchir ou bloquer les signaux radio. La présence de
matériaux conducteurs comme le fer accentue les problèmes de réflexion et de diffusion des
ondes radio, réduisant ainsi la portée et la clarté des communications.
- **Éléments de Construction** : Les matériaux utilisés dans la construction des mines, tels que
le béton armé et les supports métalliques, peuvent également interférer avec les signaux de
communication, nécessitant des solutions spécifiques pour assurer une couverture continue.
**Interférences Électromagnétiques**
L’environnement minier est souvent soumis à des interférences électromagnétiques dues à
plusieurs facteurs :
- **Équipements Électriques et Électroniques** : Les équipements miniers tels que les
convoyeurs, les foreuses et les systèmes d'éclairage génèrent des champs électromagnétiques
qui peuvent interférer avec les signaux de communication radio. Les équipements de haute
puissance peuvent créer des bruits de fond électromagnétiques importants.

- **Perturbations Naturelles** : Les propriétés géologiques de la mine peuvent également
induire des perturbations naturelles dans les champs électromagnétiques, compliquant
davantage la tâche de maintenir des communications fiables.
**Conditions Environnementales**
Les conditions environnementales spécifiques aux mines souterraines ajoutent une couche
supplémentaire de complexité à la communication :
- **Humidité** : L'humidité élevée dans les mines peut affecter la performance des équipements
électroniques et des systèmes de communication. L'humidité peut entraîner la condensation à
l'intérieur des équipements, augmentant les risques de court-circuit et de défaillance.
- **Poussière** : La poussière minière est omniprésente dans les environnements souterrains et
peut pénétrer dans les équipements électroniques, provoquant des dysfonctionnements et
réduisant leur durée de vie. Les systèmes de communication doivent être conçus pour résister à
l'accumulation de poussière et pour fonctionner efficacement dans des conditions de faible
visibilité.
**Conséquences pour la Communication**
Ces défis combinés font que la mise en place et la gestion de réseaux de communication
fiables en milieu souterrain nécessitent des solutions innovantes. Les systèmes doivent non
seulement surmonter les obstacles physiques et les interférences électromagnétiques, mais
aussi s'adapter aux conditions environnementales rigoureuses. L’efficacité des systèmes de
communication en mines souterraines est cruciale pour assurer la sécurité des opérations,
permettre une gestion efficace des ressources et garantir une réponse rapide en cas
d'incidents.
### Technologies de Communication Actuelles en Mines Souterraines
Dans les mines souterraines, la communication efficace est essentielle pour assurer la sécurité,
la coordination des opérations et la gestion des équipements. Plusieurs technologies sont
actuellement utilisées pour surmonter les défis spécifiques de l’environnement minier. Voici un
aperçu des principales technologies employées.

#### Systèmes de Communication Radio
**VHF (Very High Frequency)**
- **Fréquence et Portée** : Les systèmes VHF fonctionnent généralement dans la bande de 30
à 300 MHz. Ils offrent une portée relativement longue, ce qui est avantageux pour les grandes
galeries ou les exploitations minières profondes. Cependant, leur capacité à traverser des
obstacles tels que les structures métalliques et les parois rocheuses est limitée.
- **Avantages et Limites** : Les systèmes VHF sont appréciés pour leur clarté de
communication et leur capacité à couvrir de grandes distances. Cependant, leur performance
peut être affectée par les interférences et la déperdition du signal à travers les matériaux durs.
**UHF (Ultra High Frequency)**
- **Fréquence et Portée** : Les systèmes UHF fonctionnent dans la bande de 300 MHz à 3
GHz. Ils sont souvent utilisés pour les communications à courte distance, mais leur capacité à
pénétrer les obstacles est généralement meilleure que celle des systèmes VHF.
- **Avantages et Limites** : Les systèmes UHF sont efficaces dans des environnements où les
obstacles sont nombreux, mais leur portée est généralement plus limitée que celle des
systèmes VHF. Ils sont aussi plus susceptibles d’être affectés par les interférences
électromagnétiques.
#### Réseaux de Capteurs Sans Fil
**Technologies de Capteurs**
- **Types de Capteurs** : Les réseaux de capteurs sans fil utilisés dans les mines comprennent
des capteurs de température, d'humidité, de gaz, et de localisation. Ces capteurs peuvent
surveiller les conditions environnementales et le statut des équipements en temps réel.
- **Avantages** : Les réseaux de capteurs sans fil permettent une installation flexible et peuvent
être rapidement reconfigurés en fonction des besoins de la mine. Ils sont essentiels pour la
collecte de données en temps réel et la détection précoce des conditions dangereuses.
