Chariots de manutention : Cours complet

Cours d’Engins de levage et de Manutention
Les chariots de
manutention
Par François-Xavier KOSTA
2ICM-EM

SOMMAIRE
I. INTRODUCTION
II. ROUES
III. CLASSIFICAFION
IV. MAINTENANCE
V. DIMENSIONNEMENT
VI. CHOIX
VII. ECONOMIE
VIII. APPLICATION
CONCLUSION

I. INTRODUCTION
•En vue de résoudre des problèmes liés à la manutention, l’homme a trouvé qu’il fallait des machines qui
l’aideraient à diminuer l’effort physique et augmenter le rendement dans le domaine de manutention. Les
ingénieurs ont mis au point des engins de manutention qui sont motorisés ou non. Ces engins sont classés en
3 catégories :
•Les appareils de transport fixes : les convoyeurs en sont un exemple et ont pour caractéristiques d’être fixe
au sol et donnant un avantage primordial sur la réalisation d’un mouvement continu des produits
•Les appareils de transport demi fixes : tels que les grues et les portiques où la charge déplacée est liée à
l’appareil au moyen de câble ou de chaîne, le mouvement étant limité dans le temps
•Appareils de transport mobiles : communément appelés chariots de manutention, feront l’objet de notre
étude. Ils correspondent mieux à la conception moderne des transports à des vitesses plus grandes.

I. INTRODUCTION
•Définition
Le chariot est tout appareil de transport mobile monté sur roues. Au sens des
présentes prescriptions de prévention des accidents des moyens de transport qui de
par leur type de construction :
•Roulent en course libre sur des roues au sol
•Sont équipés pour le transport, le remorquage et la poussée des charges et
•Sont destinés à la manutention interne
Nous commençons par présenter les roues qui sont d’une importance capitale dans
l’étude des chariots avant de pouvoir les classifier

II. ROUES
C’est un élément des éléments essentiels du chariot car
sans elle, l’élément porte-charge ne serait qu’un
brancard ou un traîneau.

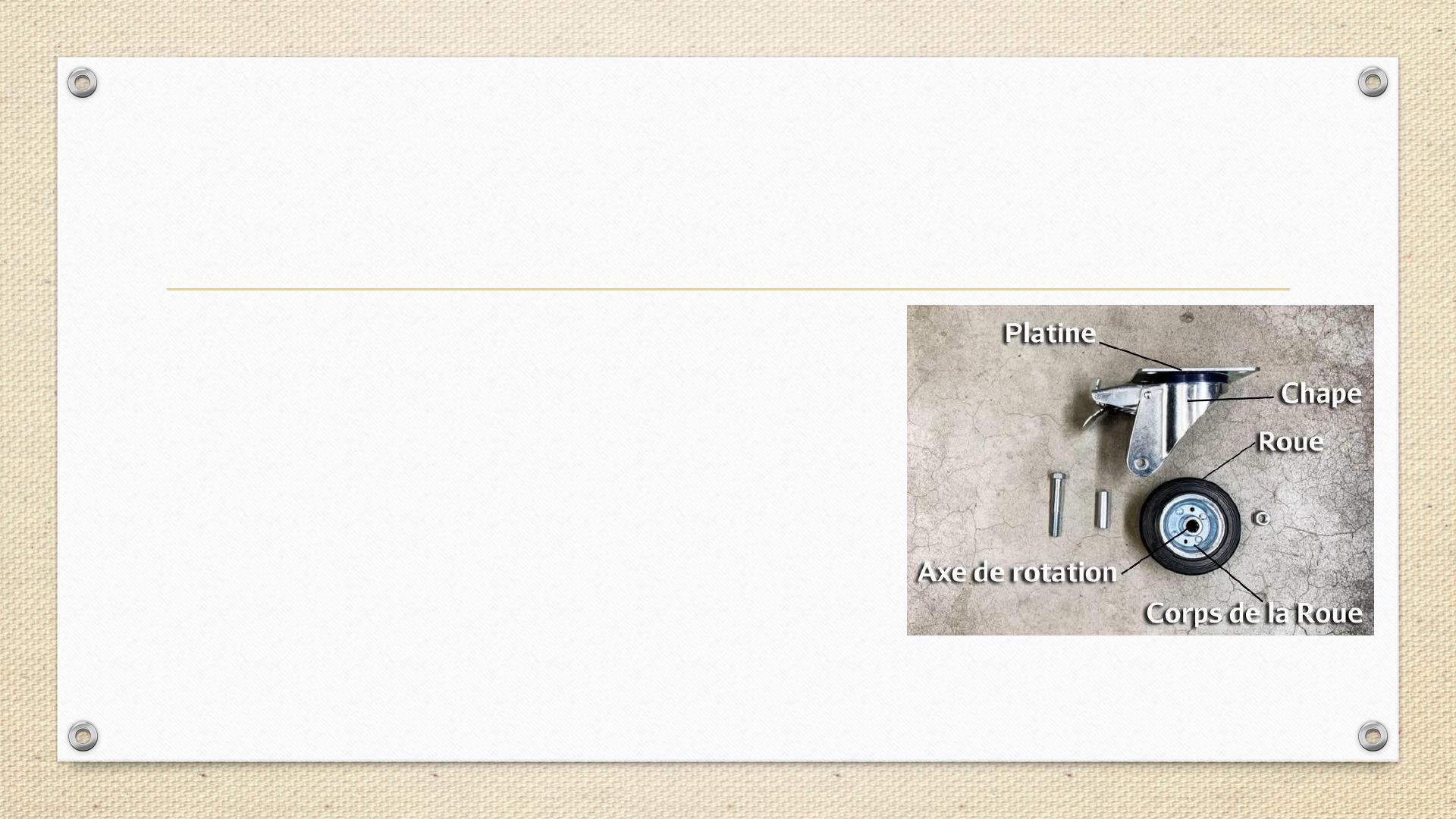

Roulette : roue montée à l’intérieur d’une chape.
Parties : bande de roulement, le corps et le moyeu.
Types:
•Roue à bandage plein
•Roue à bandage semi-pneumatique
•Roues pneumatique Roulette
