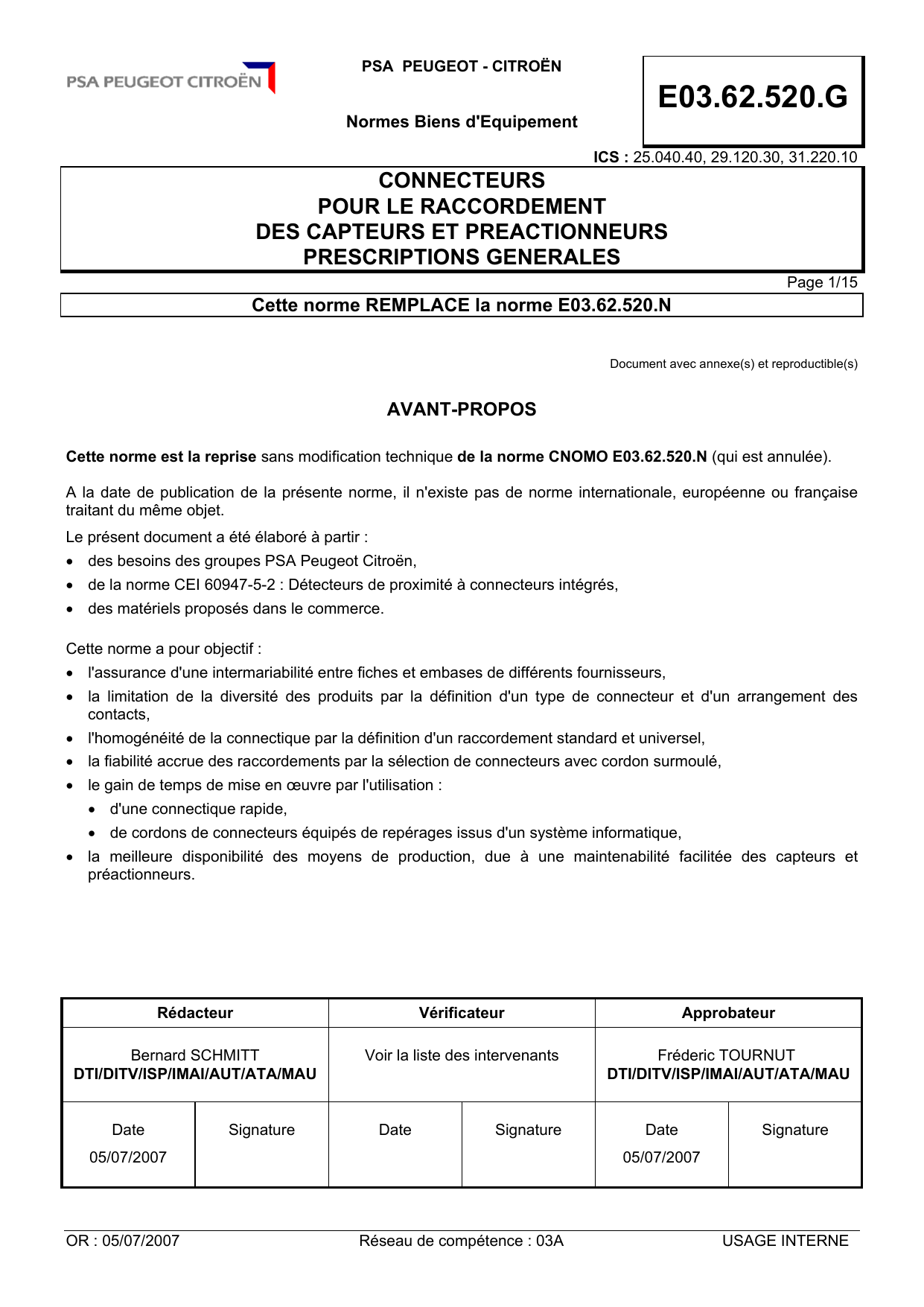

PSA PEUGEOT - CITROËN
CONNECTEURS POUR CAPTEURS ET PREACTIONNEURS E03.62.520.G 5/15
OR : 05/07/2007 Réseau de compétence : 03A USAGE INTERNE
3.2.SIGLES
Sans objet
4.PRESENTATION GENERALE ET UTILISATION
• Connecteur M12 femelle équipé de 5 broches pour répartiteur, prolongateur, rallonge.
• Connecteur M12 mâle :
• équipé de 4 broches pour le raccordement des matériels de classe II,
• équipé de 5 broches pour les matériels nécessitant un conducteur de protection et les rallonges.
5.CARACTERISTIQUES TECHNIQUES
5.1.CARACTERISTIQUES MECANIQUES
La partie plastique surmoulée du corps du connecteur et le câble doivent être compatibles avec les liquides de
coupe, suivant norme CNOMO E03.40.150.N, et/ou résister à l'étincelage. Tous les câbles doivent être de
classe 6. Le degré de protection est ≥ à IP 67.
Chaque contact est réalisé par une broche mâle, d'extrémité sphérique ou en forme d'ogive (sans arête vive), qui
s'engage dans une douille élastique dont l'entrée est évasée et ne présente pas d'arête vive.
La broche centrale du connecteur mâle (broche 5, voir dessin § 3.2.1.) est plus longue que les autres broches de
façon à être la première connectée et la dernière déconnectée.
La pression de contact est obtenue par l’élasticité des broches femelles, la surface de contact correspond aux
valeurs nominales définies au chapitre "caractéristiques électriques" (§ 2.2.).
• Force d’insertion par contact ≤ 2 N
• Force de séparation par contact ≥ 0,5 N
Vibrations
Un essai de tenue aux vibrations doit être effectué sur le connecteur accouplé conformément à la Publication
CEI 60068-2-6 et selon les modalités particulières énoncées dans les normes ISO 1949 et UTE C 93-422U.
Au cours de l’essai, il ne doit pas se produire de discontinuité électrique d’une durée supérieure à 100 μs.
A la fin de l’essai, il ne doit pas être constaté de desserrage de la fiche sur son embase, ni signes de fissuration,
de rupture ou jeu de certaines pièces.
5.2.CARACTERISTIQUES ELECTRIQUES
5.2.1.TENSION ASSIGNEE D’EMPLOI (UE)
10 V DC ≤ Ue ≤ 50 V DC.
5.2.2.COURANT ASSIGNE D’EMPLOI (IZ)
5 mA ≤ Iz ≤ 4 A
5.2.3.RIGIDITE DIELECTRIQUE
Une tension d’essai de 1000 V (nature de la tension : valeur efficace en courant alternatif 50/60 Hz) doit pouvoir
être appliquée entre deux contacts d’un connecteur pendant 1 minute, sans que contournements ni claquages
disruptifs se produisent lors de l’essai.
5.2.4.RESISTANCE DE CONTACT (R)
La mesure de la résistance de contact est effectuée selon les dispositions prescrites dans les normes NF C 93-422
et NF C 93-050. La tension d’essai est fixée à 24 V DC, l’intensité à 2 A. La résistance de contact est mesurée :
a) sur un échantillon neuf,
