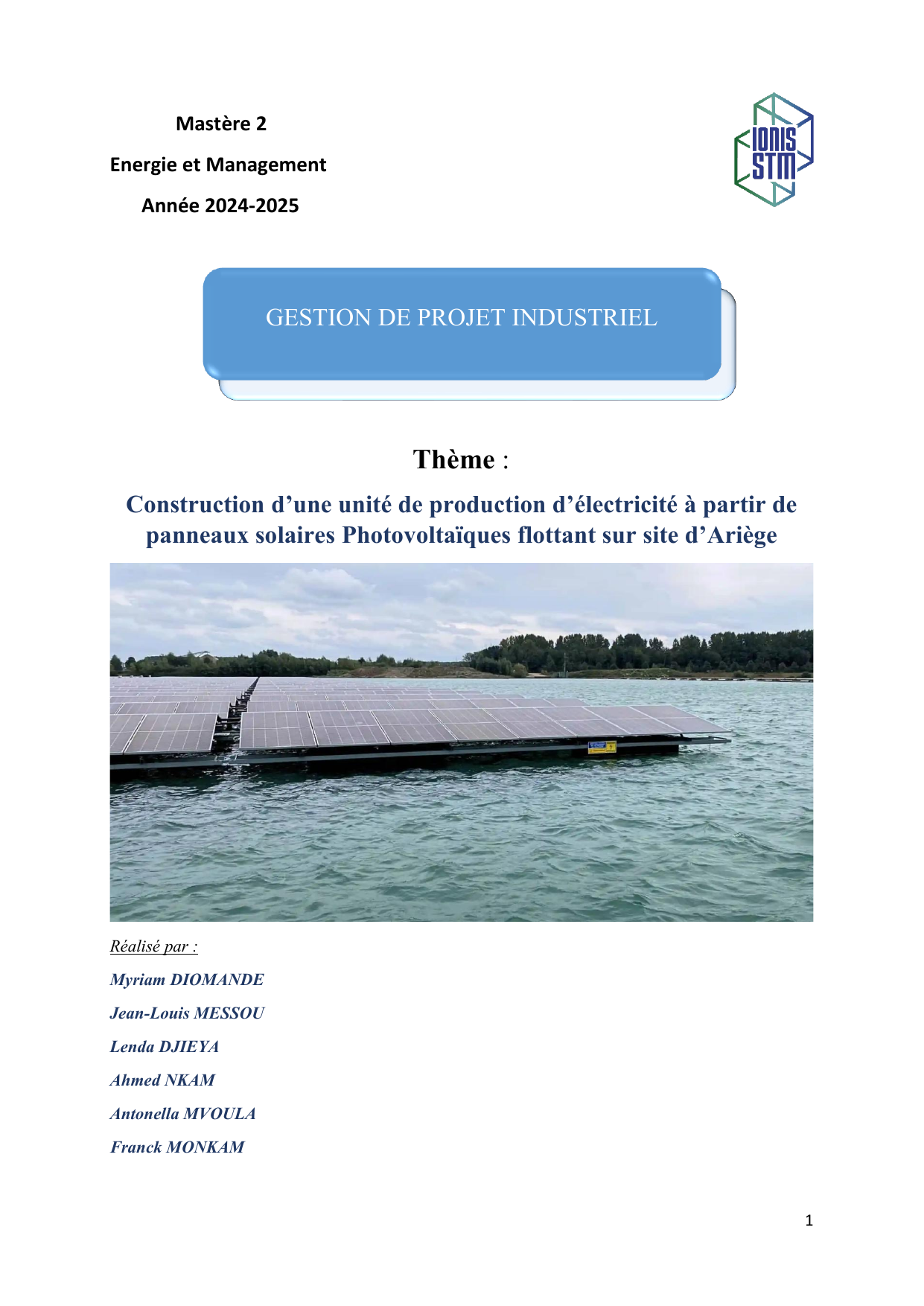

Projet Centrale Solaire Flottante en Ariège

1
Mastère 2
Energie et Management
Année 2024-2025
Thème :
Construction d’une unité de production d’électricité à partir de
panneaux solaires Photovoltaïques flottant sur site d’Ariège
Réalisé par :
Myriam DIOMANDE
Jean-Louis MESSOU
Lenda DJIEYA
Ahmed NKAM
Antonella MVOULA
Franck MONKAM
GESTION DE PROJET INDUSTRIEL

2
Introduction :
De nos jours, nous redonnons vie aux anciennes carrières, certaines étant transformées en réserves d’eau
pour les barrages, d’autres en plages ou en sites touristiques. C’est dans cette logique que nous Flotte
Solaire, entreprise spécialisée dans l’investissement et l’exploitation de parcs photovoltaïques, avons été
sollicitée pour aménager une ancienne carrière dans le midi de la France.
Ce projet consiste à construire et exploiter un parc photovoltaïque flottant sur un plan d’eau d’une
ancienne gravière de la commune de Roumengoux (Ariège). Cette carrière offre une surface de plan
d’eau totale de 70 hectares, sur cette surface nous produirons une puissance de 15 MWc qui permettra
d’alimenter environ 5000 foyers. La carte ci-dessous permet de localiser le site :
I. Structure Organisationnelle :
1. Équipe Projet :
Equipe projet
Rôle
Chef de Projet : Franck
Supervise l’ensemble du projet, assure le respect du planning, du budget et des
objectifs.
Ingénieur Photovoltaïque : Lenda
Conçoit l’installation et veille à l’optimisation de son rendement
Responsable Travaux &
Maintenance : Myriam
Gère la mise en œuvre physique du projet (installation, infrastructures flottantes,
raccordement au réseau).
Responsable Administratif &
Réglementaire : Antonella
Gère les démarches administratives, les autorisations et la conformité aux
réglementations environnementales.
Responsable Financier &
Commercial : Jean-Louis
Assure la gestion du budget, la recherche de financements et la
commercialisation de l’électricité produite.
Chargé de Communication &
Relations Publiques : Ahmed
Gère la communication avec les collectivités, les investisseurs et le public pour
promouvoir le projet.

3
2. Stratégie Industrielle :
Description
Application
Type de Contrat
Contrats Séparés : études, fournitures, installation.
Séparation des Lots
• Études et Ingénierie : Réalisées par un bureau d’études spécialisé.
• Fourniture des équipements : Contrats spécifiques pour panneaux
solaires, structures flottantes et onduleurs.
• Construction et Installation : Contrat avec une entreprise spécialisée en
photovoltaïque flottant.
Gestion des Interfaces
• Coordination entre les différents prestataires (ingénierie, construction,
maintenance).
• Planification des raccordements avec Enedis pour garantir la mise en
service.
Type de Rémunération
• Forfaitaire pour l’ingénierie et les études.
• Forfait clé en main pour l’EPC afin de limiter les surcoûts.
• Paiement au résultat pour la maintenance avec un engagement de
performance énergétique.
Répartition des Risques
• Risques techniques (retard, panne) pris en charge par les fournisseurs
avec des garanties de performance.
• Risques financiers (hausse des coûts) répartis via des clauses
contractuelles sur la variation des prix.
Contrôle et Supervision
• Validation des études avant lancement des travaux.
• Audits de qualité et essais avant la mise en service.
Plan de Résolution des
Litiges
• Clause d’arbitrage en cas de différend.
• Pénalités en cas de non-respect des délais ou des performances.
3. Phasage et Livrables
Description
Caractéristique
Panneaux solaire Bifaciaux
• À haute résistance (anti-reflet, anti-humidité)
• Encapsulation en EVA (Éthylène-acétate de vinyle) pour protéger les
cellules
• Cadre en aluminium anodisé pour éviter la corrosion
Structures Flottantes
• Polyéthylène haute densité (PEHD)
• Résistant aux UV et aux produits chimiques
• Flottabilité élevée et durabilité longue
• 100 % recyclable
Systèmes d’ancrage et
fixation
• Câbles en acier inoxydable
• Pieux d’ancrage pour stabiliser la structure
• Connecteurs flexibles pour gérer le mouvement de l’eau
Protection électrique et
câblage
• Câbles marinisés (résistants à l’eau et aux UV)
• Boîtiers étanches IP67/IP68 pour les connexions électriques
• Transformateurs et onduleurs résistants aux conditions humides

4
4. Etude de faisabilité économique
Catégorie
Éléments Clés
Coûts d’Investissement
• Études et Développement : Faisabilité, impact environnemental,
conception, démarches administratives.
• Équipements : Panneaux solaires, structures flottantes, onduleurs,
transformateurs, systèmes de surveillance.
• Exploitation & Maintenance : Nettoyage, surveillance, maintenance des
structures et équipements électriques.
Financements et Aides
• Subventions publiques : Fonds Chaleur ADEME, appels d’offres CRE,
soutiens européens.
• Investissements privés : Fonds spécialisés en énergies renouvelables,
investisseurs institutionnels.
• Partenariats publics : Collaboration avec collectivités locales pour le
financement.
Modèle Économique
• Autoconsommation collective : Distribution locale aux collectivités.
• Vente d’électricité : vente directe sur le marché libre.
• Coûts d’exploitation : Moins de maintenance qu’une centrale terrestre.
Rentabilité
• Durée de vie : 30 ans minimum.
• Amortissement : Entre 10 et 15 ans
Contraintes & Risques
• Réglementation et délais administratifs : Risque de retard dans
l’obtention des autorisations.
• Coût de maintenance et d’assurance : À anticiper pour assurer la
pérennité du projet.
II. Contraintes réglementaires :
a. Quelques normes
Notre installation photovoltaïque aura une production de plus de (>250kwc), alors elle sera classée
ICPE. Certains risques seront à prendre en compte tels que des risques d’incendies, de perturbations
des écosystèmes, de dégradation de la qualité de l’eau…
Nous disposons des normes suivantes :
• La norme NF C 15-100 : Nos installations photovoltaïques devront respecter la norme NF C 15-
100. Cette est la référence en matière d’installations électriques en France. Elle définit les règles
techniques à suivre pour garantir la sécurité des installations électriques, notamment en ce qui
concerne la protection contre les chocs électriques, les incendies et les surtensions.
• Le guide UTE C 15-712-1 : Nos installations devront également être conformes au Guide UTE
C 15-712-1, qui est spécifique aux systèmes photovoltaïques. Ce guide technique détaille les
bonnes pratiques pour l’installation des panneaux solaires, leur raccordement électrique, et la
mise en place des dispositifs de protection. Il couvre tous les aspects techniques de l’installation,
depuis la conception jusqu’à la mise en service.
b. Demande d’autorisation
Pour faire cette demande, nous aurons besoin d’élaborer une demande au préfet avec un dossier complet
qui sera soumis à une enquête publique. Les données de ce dossier seront consultées par plusieurs
services d’État. Une fois le dossier validé, un arrêté préfectoral sera émis, accompagné des prescriptions
spécifiques au projet.
Notre dossier comprendra :

5
• Une lettre : identité de l’activité, la localisation et la taille de notre activité, une carte du site au
1/25000ème, un plan à l’échelle 1/2500ème, un plan d’ensemble à l’échelle 1/200ème, une notice
HSE relative à la conformité de l’installation aux règles d’hygiène et de sécurité du personnel.
c. Etude d’impact du projet :
Cette étude a pour objectif : la détermination des problèmes environnementaux liés à l’entreprise et les
solutions techniques pour les résoudre. L’ensemble des enjeux environnementaux sont pris en compte
et elle est accompagnée d’un résumé non technique afin d’informer le public.
Elle comprend :
• Une analyse de l’état initial du site,
• Les effets directs et indirects, temporaires ou permanents de l’entreprise sur l’environnement
(eau, air, paysages, faunes, flore, écosystèmes aquatique…)
• Les mesures envisagées pour la limitation, suppression des nuisances et une estimation des
dépenses
• Les conditions de remises en état du site après exploitation
• Une analyse des méthodes utilisées pour évaluer les effets de l’entreprise sur l’environnement.
Cette étude précisera : les caractéristiques de l’environnement de l’endroit où l’installation est projetée,
la description de l’installation photovoltaïque et ses effets sur l’environnement, les conditions de remise
en état du site.
d. Etude de dangers
L’étude de dangers atteste que les démarches pour permettre à l’installation d’atteindre le plus haut
niveau de sûreté possible ont été effectuées. Elle est obligatoire pour toute demande d’autorisation. Elle
sera mise à jour tous les 5 ans et elle comprendra :
• Un résumé non technique afin d’informer le public.
• Une organisation des secours devra être mise en place avec une liste de tous les scénarios
d’accidents possibles, associés à leurs causes, leurs conséquences, mesures pour réduction de
ces accidents, mesures nécessaires à la diminution de la gravité de ces conséquences.
e. Enquête publique
Pour cette enquête, il sera question d’obtenir les avis de toutes les parties intéressées (collectivités
locales, riverains). L’avis d’enquête sera affiché dans la commune du site Le commissaire enquêteur a
pour obligation de faire part à l’exploitant l’avis du public avant son mémoire de réponse
