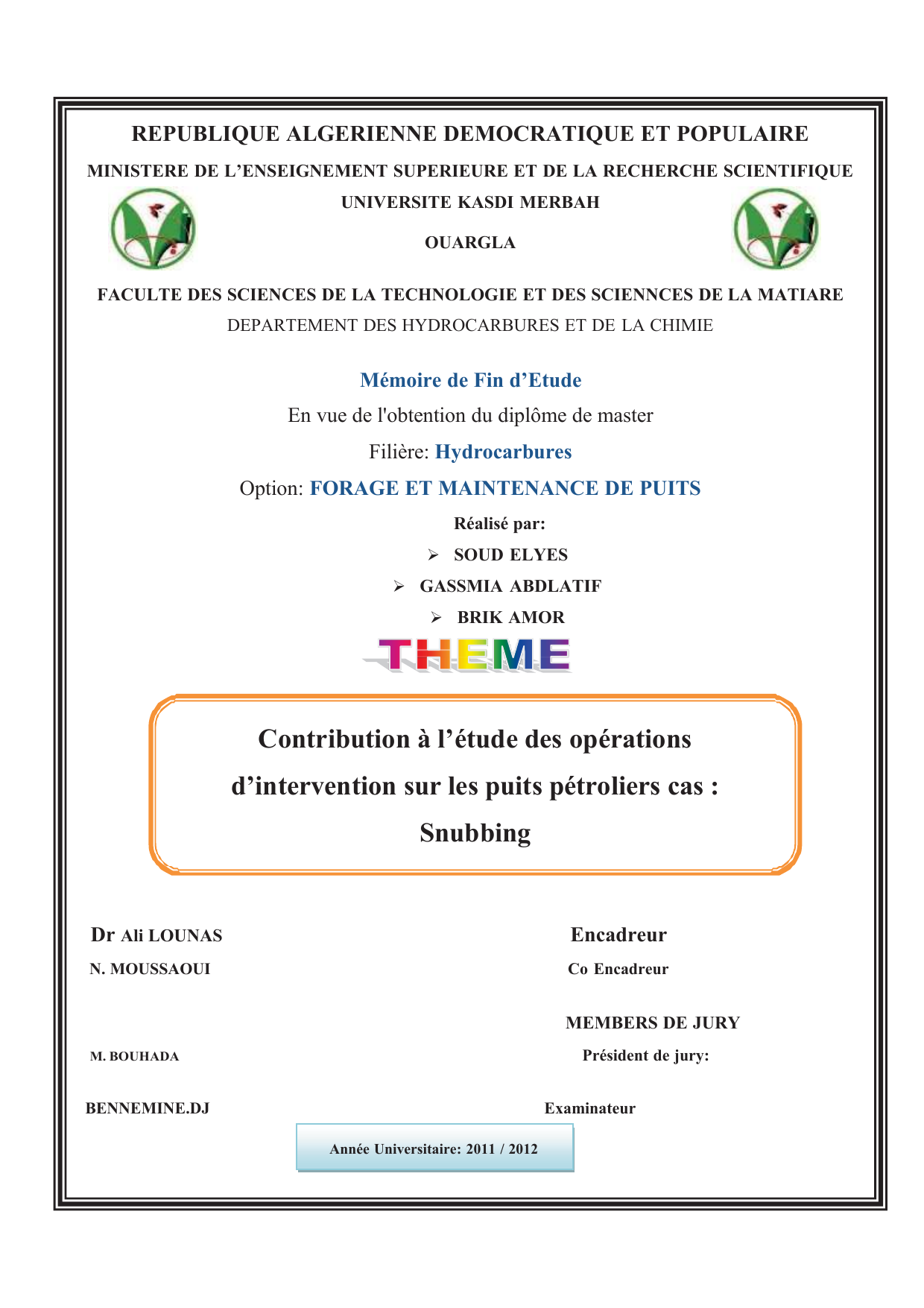

Contribution à l’étude des opérations
d’intervention sur les puits pétroliers cas :
Snubbing
Année Universitaire: 2011 / 2012
REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
MINISTERE DE L’ENSEIGNEMENT SUPERIEURE ET DE LA RECHERCHE SCIENTIFIQUE
UNIVERSITE KASDI MERBAH
OUARGLA
FACULTE DES SCIENCES DE LA TECHNOLOGIE ET DES SCIENNCES DE LA MATIARE
DEPARTEMENT DES HYDROCARBURES ET DE LA CHIMIE
Mémoire de Fin d’Etude
En vue de l'obtention du diplôme de master
Filière: Hydrocarbures
Option: FORAGE ET MAINTENANCE DE PUITS
Réalisé par:
SOUD ELYES
GASSMIA ABDLATIF
BRIK AMOR
Dr Ali LOUNAS Encadreur
N. MOUSSAOUI Co Encadreur
MEMBERS DE JURY
M. BOUHADA
Président de jury:
BENNEMINE.DJ Examinateur
Sommaire
.INTRODUCTION ........................................................................................................... page1
.1 INTRODUTION ........................................................................................................... page2
1.2-CARACTERISTIQUES DES UNITES SNUBBING ............................................... page3
1.3-TYPES D’UNITE DE SNUBBING ........................................................................... page3
1.3.1UNITE AUONOME AVERIN COCENTRIQUE ........................................ page3
1.3.2- UNITE AUONOME AVERIN MULTIPLES ................................................... page5
1.3.3 UNITE AUONOME AVERIN -CABLE ......................................................... page6
2. LA FORCE DE SNUBBING .......................................................................................page8
2.1. LES DIFFERENTES PHASES DU SNUBBING ...................................................... page9
2.2. PROCEDURE DE STRIPPING RAM TO RAM ..................................................... page10
3. EQUIPEMNTS DE SNUBBING ................................................................................. page14
3.1-EQUIPEMENTS DE SURFACE .............................................................................. page14
3.2.1-LE SYSTEME DE SECURITE ............................................................................. page14
3.2.2-LES OBTURATEURS ........................................................................................... page17
3.2.3-LES A C C U M U L A T E U R S ........................................................................ page17
3.2.4-LE SYSTEME DE MANŒUVRE ........................................................................ page18
3.2.5-ENSEMBLE DE VERINS HYDRAULIQUES (HYDRAULIC JACK
ASSEMBLY) .................................................................................................................. page19
3.2.5-TUBE GUIDE (GUIDE TUBE)…......................................................................... page19
3.2.6- FENETRE D’ACCES (ACCES WINDOW .......................................................... page20
3.2.7-SNUBS MOBILES (TRAVELLING SLIPS .......................................................... page21
3.2.8-SNUBS FIXES (STATIONARY SLIPS) ............................................................... page21
3.2.9- TETE ROTATIVE (ROTARY SWIVEL .............................................................. page22
3.2.10- GROUPE DE PUISSANCE (POWER PACK) ................................................... page23
3.2.11-CLEF AUTOMATIQUE (POWER TONG .......................................................... page23
3.2.12-S T R I P P E R ..................................................................................................... page24
3.2.13- SYSTEME DE CIRCULATION (CIRCULATING SYSTEM) ......................... page24
3.2.14-JOINT TÉLESCOPIQUE (TELESCOPING MAST/GIN POLE) ....................... page25
3.2.15-LE PANIER DE TRAVAIL (WORK BASKET) ................................................ page26
3.2.16-PANNEAU DE CONTROLE DES OBTURATEURS
(CONTROLPANEL) ........................................................................................................ page26
3.2.17-PANNEAU DE COMMANDE DU CHEF DE POSTE...................................... page27
3.2.18-EQUIPEMENT DE FOND ................................................................................... page27
3.3-LES PLUGS ET NIPPLES ...................................................................................... page28
3.3.1- TRAIN D’OUTILS ................................................................................................ page28
4. INTRODUCTION ...................................................................................................... page31
4.1 DESCENTE D’UN CONCENTRIQUE .................................................................... page31
4.2 PROGRAMME DE SNUBBING .............................................................................. page32
4.2.1 BUT DE L'OPERATION ........................................................................................ page32
.4.2.2 FICHE TECHNIQUE ............................................................................................. page32
4.2.3. CALCUL SNUBBING .......................................................................................... page33
4.2.4-WORKSTRING ...................................................................................................... page33
1) CALCUL DU POINT D’EQUILIBRE ....................................................................... page33
2) CHARGE DE TENSION/LIMITE D’ECRASEMENT (VOIR ABAQUE)… .......... page33
3) CHARGE CRITIQUE DE FLAMBAGE .................................................................... page33
4) CHARGE EN SNUB .................................................................................................. page33
4.2.5- POWER PAC ......................................................................................................... page34
1) PRESSION DU SNUB RECOMMANDEE ................................................................ page34
2) PRESSION DE LEVAGE RECOMMANDEE........................................................... page34
3) PRESSION DU WINCH RECOMMANDEE............................................................. page34
4) PRESSION DU SYSTEME SLIP/BOP RECOMMANDEE ...................................... page34
5) PRESSION DE LA TÊTE ROTATIVE RECOMMANDEE ....................................... page34
4.2.6ACCUMULATEUR ................................................................................................. page35
1) LE VOLUME MIN REQUIS UTILISABLE PAR L’ACCUMULATEUR ............... page35
2) PRESSION HYDRAULIQUE REQUISE MIN D’OPERATION ............................. page35
3) PRESSION PRE-CHARGE DU NITROGENE .......................................................... page35
4) LA PRESSION CHOISIE DU SYSTEME HYDRAULIQUE ................................... page35
5) VOLUME TOTAL D’ACCUMULATEUR ................................................................ page35
5. PROCEDURE D’URGENCE EN SNUBBING .............................................. page38
5.1. PANNE DE L’UNITE HYDRAULIQUE .................................................... page38
5.2. GLISSEMENT DES TUBINGS DANS LES CALES ................................. page38
5.3. FUITE DE LA GARNITURE ....................................................................... page38
5.4. COINCEMENT DE LA GARNITURE ....................................................... page39
CONCLUSION GENIRALE ............................................................................... page41
Chapitre. 1
Généralité sur le snubbing
1
1-INTRODUCTION :
Le SNUBBING est une opération préventive sur les puits avant qu’elle soit curative.
Le SNUBBING est une technique utilisée pour manœuvrer les tubes obturés, en utilisant
des BOPs, afin d’obtenir une étanchéité tout autour, dans un puits sous pression.
L’unité peut effectuer les opérations suivantes :
Descente et remontée des complétions.
Opérations de repêchage.
Circulation et nettoyage des dépôts et sédiments à l’intérieur du puits.
Acidification et nettoyage des perforations.
Opérations de fraisage.
Contrôle des puits.
Opérations d’abandon des puits.
Il faut noter que, contrairement aux opérations d’interventions du Coiled- tubing et travail
au câble, dans les opérations de SNUBBING les vérins hydrauliques et la passerelle de
travail sont positionnés directement au-dessus de touts les équipements de confinement,
le risque associé à des erreurs de conception des BOPs ou au manque d’expérience de
l’équipe d’intervention peuvent conduire directement à une catastrophe.
