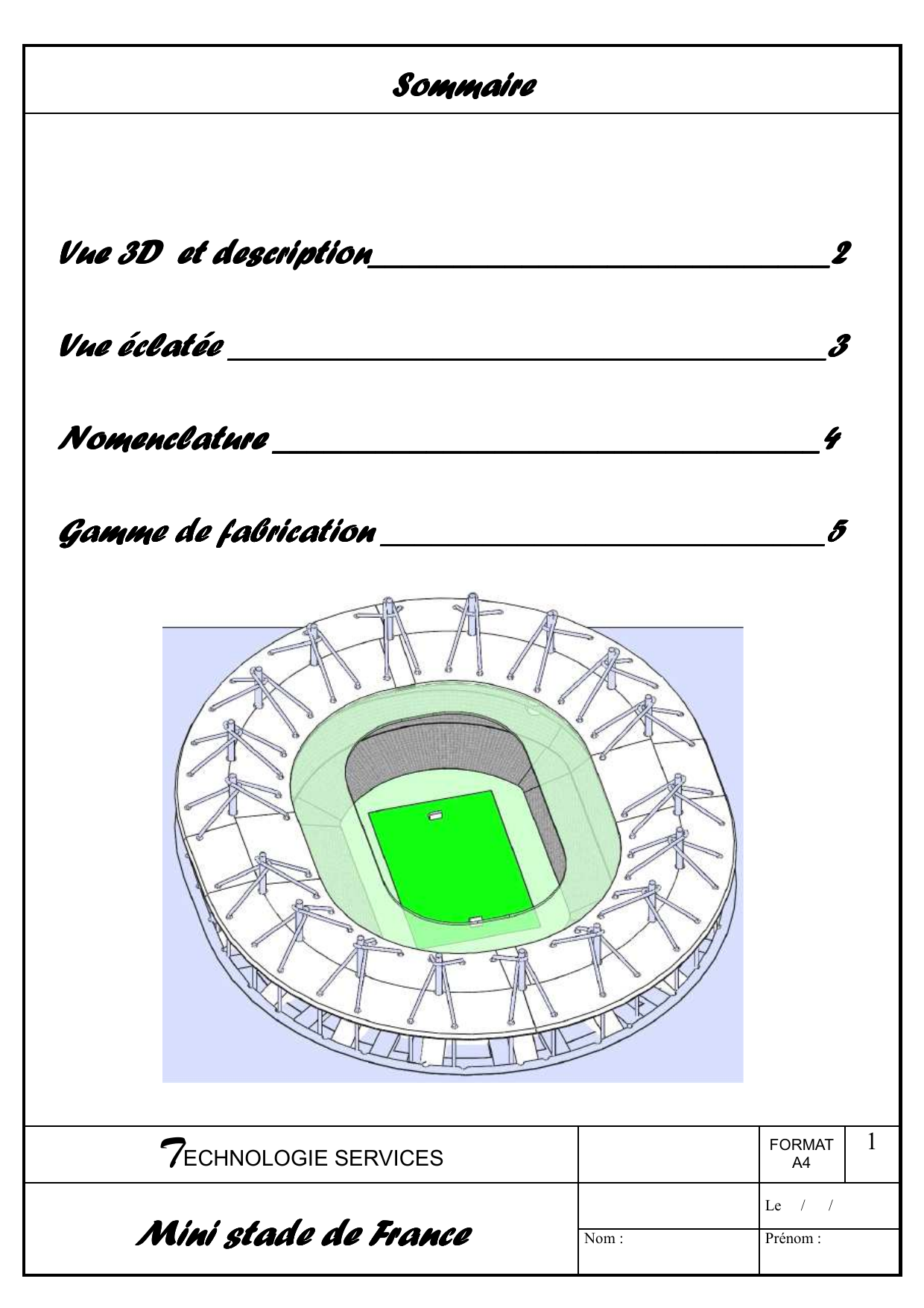

Sommaire Vue 3D et description___________________________2 Vue éclatée ___________________________________3 Nomenclature ________________________________4 Gamme de fabrication __________________________5 TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 1 Vue 3D et description La maquette mini stade de France est un support permettant d’étudier les différentes phases mises en œuvre sur un chantier de grande envergure. En effet, l’assemblage de cette maquette est propice à l’étude des moyens et techniques utilisés. Une partie électronique à base de DEL, à assembler complètement, permet de créer une ambiance lumineuse dans l’enceinte du stade mais aussi de mettre en avant la photo de votre joueur préféré. Elle est alimentée par une pile CR2032 (Réf : PBCR2032). TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 2 Vue éclatée TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 3 Nomenclature REPERE Qté Désignation Fil noir 1 Fil noir 80 cm Fil rouge 1 Fil rouge 80 cm CI 1 Circuit imprimé BP 1 Bouton poussoir interrupteur LED B 2 LED Bleue LED R 2 LED Rouge 18 1 Gaine thermo rétractable 500mm 17 1 Contact pile 16 2 Vis M2x7mm 15 3 Vis M2x4mm 14 3 Vis M2,3x7mm 13 1 clip pile plate 12 1 support 11 1 escaliers 10 1 terrain 9 1 tribune basse 8 1 tribune intermédiaire 7 1 tribune haute 6 4 poteaux avec butée 5 1 toit 4 1 toiture vitrée 3 14 poteaux simples 2 18 câble long 1 18 câble cour Attention: il se peut que vos sachets contiennent des pièces en plus. Celles-ci vous seront utiles en cas de problème. TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 4 Gamme de fabrication E10 Perçage du support 12 Matériel : Perceuse, foret ø4mm et ø7mm Prendre le support (12). Repérer les trous de pré perçage aux quatre coins du stade pour pouvoir insérer les DEL. Percer en utilisant un foret ø4mm. Repérer également l’avant trou de perçage de l’interrupteur sur le dessus de la base. Percer en utilisant un foret de ø7mm. Ø4m Ø7mm E20 Implanter le terrain Matériel : tournevis cruciforme Repérer le sens de la base grâce au trou de l’interrupteur percé à l’étape précédente. Implanter le terrain (10) sur le support (12). Le sens du terrain est imposé par la taille des ergots. Retourner le support et fixer le terrain à l’aide d’une vis M2x5 mm. Attention: ne pas trop forcer. La vis doit simplement empêcher que l’élément se détache. TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 5 Gamme de fabrication E30 Implanter la tribune basse Matériel : tournevis cruciforme Implanter la tribune basse (9) sur le support (12). Le sens du terrain est indiqué par la différence de taille des ergots. Retourner le support et fixer le terrain à l’aide d’une vis M2,3x7 mm. Attention: ne pas trop forcer. La vis doit simplement empêcher que l’ élément se détache. E40 Implanter les escaliers Matériel : aucun Implanter les escaliers (11) sur le support (12). Attention: cette pièce dispose d’un sens mais ne possède pas de détrompeur. Bien emboîter les ergots sous chaque escalier dans les logements rectangulaires prévus à cet effet . TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 6 Gamme de fabrication E50 Implanter la tribune intermédiaire Matériel : aucun Implanter la tribune intermédiaire (8) sur la base (12). Attention: la partie escalier implantée à la phase précédente possède un ergot qui impose la position de la tribune intermédiaire. E60 Implanter la tribune haute Matériel : aucun Implanter la tribune haute (7), le sens n’a pas d’importance. E70 Fixer les tribunes Matériel : tournevis cruciforme Fixer l’ensemble par deux vis M2,3x7mm. TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 7 Gamme de fabrication E80 Implanter les poteaux Matériel : aucun Mettre en place les quatre poteaux (6) qui possèdent une butée blanche. Les poteaux doivent être placés à l’extérieur des trous de passage prévus pour les LED. E90 Implanter la partie vitrée Matériel : aucun Prendre la partie vitrée (4) et le toit (5). Repérer leur sens. Le dessous du toit est lisse. Le dessus de la partie vitrée est striée blanche. La partie vitrée se clipse sur toit à l’aide de petits ergots. Partie vitrée FRAGILE E100 Matériel : aucun Implanter le toit Mettre en place le toit (5) à l’aide des quatre poteaux (6) implantés à l’étape précédente. TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 8 Gamme de fabrication E110 Implanter les poteaux Matériel : pince plate Mettre en place les poteaux (3) restants dans les trous du toit (5). Utiliser une pince plate pour enfoncer les poteaux si nécessaire. E120 Implanter les câbles métalliques Matériel : aucun Mettre en place les parties métalliques (2) (imitation des câbles) les plus longues sur l'extérieur du toit comme sur la photo. Les emboîter dans les trous associés. TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 9 Gamme de fabrication E130 Implanter les câbles métalliques Matériel : colle* réf:COL25 Mettre en place les parties métalliques (1) (imitation de câble) les plus courtes en pinçant légèrement la pièce (photo1). Tremper légèrement les extrémités de la pièce dans une goutte de colle* et emboîter dans les trous (photo2). Répéter l’opération. Colle* Photo1 Photo2 Pour fixer l’ensemble des câbles, retourner délicatement la maquette et la poser sur le plan de travail en appui sur les poteaux. Résultat Colle* TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 10 Gamme de fabrication Anode E140 Implantation des composants du CI Matériel : Fer à souder, étain Couper 5 fils rouges et 5 fils noirs à une longueur de 150mm. Dénuder et étamer chaque fil. Différencier les LED rouges des LED bleues en les testant directement avec une pile Réf : PBCR2032. Attention à la polarité. Découper la gaine thermo rétractable en 10 morceaux de 50mm. Souder les LED et le bouton poussoir sur les fils, puis isoler les pattes avec les morceaux de gaine thermo rétractable. Souder ensuite les ensembles en suivant le schéma de câblage ci-dessous. Méplat LED rouge LED bleu Cathode (K) Anode (A) K A A K Fil noir Fil noir K A Fil rouge Fil rouge Fil rouge Fil rouge Fil noir A K Fil noir Fil rouge Fil noir Bouton poussoir Lorsque que tout est soudé, tester le fonctionnement de la carte. TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 11 Gamme de fabrication E150 Implantation contact de pile Matériel : fer à souder, étain Mettre en place le contact de pile (17) sur le CI comme indiqué ci à gauche puis le souder. E160 Implantation clip de pile Matériel : fer à souder, étain Mettre en place le clip de pile (13) sur le CI comme indiqué ci à gauche puis le souder. Attention au sens. E170 Fixer le circuit imprimé Matériel : tournevis cruciforme Mettre en place le circuit imprimé dans son emplacement puis le fixer à l’aide de deux vis M2x7mm. E180 Fixer le bouton poussoir Matériel : tournevis cruciforme Mettre en place le bouton poussoir (BP) et le fixer à l’aide de deux vis M2x5mm sur le support (12). E190 Implanter les LED Matériel : pistolet à colle Mettre en place les LED dans les trous qui traversent les gradins. Pour les maintenir dans les trous, coller les LED en utilisant un pistolet à colle. Fixer les fils en les collant pour qu’ils ne gênent pas. TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 12 Gamme de fabrication E200 Réglage animation lumineuse Matériel : aucun Plier les 4 LED à 90° pour qu’elles éclairent l’aire de jeux. TECHNOLOGIE SERVICES FORMAT A4 Le Mini stade de France Nom : / Prénom : / 13
