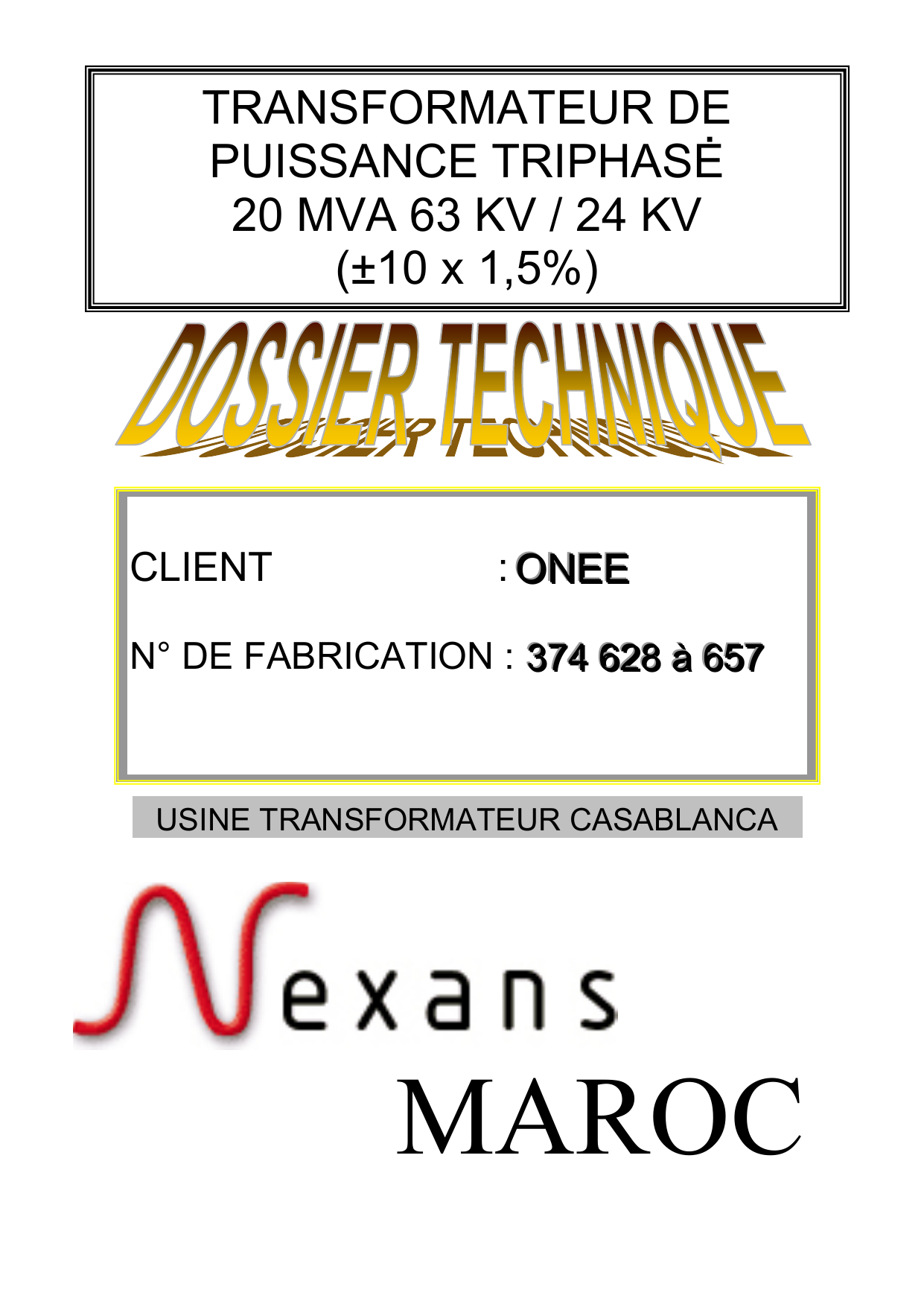

Fiche Technique Transformateur 20 MVA 63/24 kV

MAROC
USINE TRANSFORMATEUR CASABLANC
A
TRANSFORMATEUR DE
PUISSANCE TRIPHASĖ
20 MVA 63 KV / 24 KV
(±10 x 1,5%)
CLIENT : O O
ON
N
NE
E
EE
E
E
N° DE FABRICATION : 3 3
37
7
74
4
4 6
6
62
2
28
8
8 à
à
à 6
6
65
5
57
7
7

01. Fiche Technique.
02. Rapport d’Essais.
03. Equipement du transformateur.
04. Notice d’entretien et de Mise en service.
05. Plan d’encombrement.
06. Notices des accessoires.
07. Coffret auxiliaires ODAF.
08. Schémas moteur EDS.
09. Changeur de prise MR.
10. Notice d'entretien Motopompe.
11. Notice d’installation, mise en service et maintenance
aero CIAT.
12. Notice indicateur de circulation d'huile MESSKO.
13. Traversée HT - TRENCH FRANCE.
14. Traversée MT - CEDASPE
15. Buchholz - MESSKO.
16. Obturateur - CEDASPE.
17. Niveau d'huile MESSKO.

18. Transformateur de courant SADTEM .
19. Assécheurs D'air MESSKO.
20. Thermostat QUALITROL.
21. Thermomètre MESSKO.
22. Vannes GUICHON et CEDASPE.
23. Soupape MESSKO.
24. Plaque Signalétique.
25. Procédure de serrage au couple.
26. Couple serrage TP.
27. Stockage transfos de Puissance.

AO ONE n° SM 463715
Date de Mise à jour :
21/09/2013
N° Désignation Unité Sollicitées Offertes
1Caractéristiques générales
Fabricant NEXANS MAROC
2 Modèle Respirant
3 Installation Intempéries Intempéries
4 Type de transformateur 3 colonnes 3 colonnes
5 Nombre de phase Triphasé Triphasé
6 Fréquence nominale Hz 50 50
7 Puissance nominale :
*Enroulement HT MVA 20 20
*Enroulement MT MVA 20 20
8 Tension maximale de service KV 72,5 72,5
9 Symbole de couplage Ynyno Ynyn0
10 Intensité nominale HT A 183,3
Intensité nominale MT A 481
11 Mode de refroidissement ODAF ODAF
12 Rapport de Transformation
HT KV 63 ± 10 x 1.5% 63 ± 10 x 1.5%
MT
KV
24
24
Niveau d'isolement des enroulements
13 Tension de tenue à fréquence industrielle : 1mn
HT KV 140 140
MT KV 70 70
Neutre HT KV 140 140
Neutre MT KV 70 70
14 Tension d'essai aux ondes de choc (BIL)
HT KV 325 325
MT KV 170 170
Neutre HT KV 325 325
Neutre MT KV 170 170
Température de travail à la tension Maximum
de service (pour une température ambiante de
50°C)
15 Échauffement maximum des tôles °C 60 60
16 Échauffement du cuivre des enroulements au
point le plus chaud
°C 65 65
17 Échauffement moyen du cuivre des
enroulements
°C 60 60
18 Échauffement maximum de l'huile partie
supérieure
°C 50 50
Surcharges admissibles temporaires reccurents
pouvant se répéter plusieurs fois par jour à
partir du régime suivant:
19 *Température ambiante 50°C(30 minutes )
Spécification TECHNIQUE
Transformateur de Puissance 20 MVA
63/24 kV de 20 MVA
130921 Fiche technique 20MVA 63kV24kV ODAF.xls Page : 1 / 6 Edité le : 21/09/2013 11:08

AO ONE n° SM 463715
Date de Mise à jour :
21/09/2013
N° Désignation Unité Sollicitées Offertes
4/4
charge:……………………………………………………………………….
% 13
3/4 % 17
2/4
charge:……………………………………………………………………...
% 23
20 *Température ambiante 50°C(2 heures )
4/4 % 5
3/4 % 9
2/4 % 13
21 *Température ambiante 30°C(30 minutes )
4/4
charge:………………………………………………………………………..
% 19
3/4 % 25
2/4 % 32
22 Température ambiante 30°C(2 heures )
4/4 charge:………………………………………………………………… % 12
3/4 % 21
2/4 % 30
23 Température ambiante 10°C(30 minutes )
4/4 charge:………………………………………………………………… % 30
3/4 % 37
2/4 % 41
24 Température ambiante 10°C(2 heures )
4/4 charge:………………………………………………………………… % 23
3/4 % 30
2/4 % 35
Caractéristiques des bornes
25 Bornes HT :
a- Fabricant (s): TRENCH France ou ABB
b- Dénomination suivant catalogue : COS 450-800
c- Plan n° : MD 3 416 675/03
d- Type de borne (condensateur, isolation
céramique, etc …):
Isolateur porcelaine
e- Type d'isolement (papier imprégné,
céramique, etc ) :
papier imprégnée
f- Matériau de la borne de raccordement : alliage cuivre argenté
g- Intensité nominal en service A 630
h- Tension d'isolement entre phase et terre: KV 100
i- Longueur de la ligne de fuite : mm > 2248 2500
j- Tension de tenue à fréquence 50Hz de courte
durée :
KV 140 140
k- Tension de tenue aux ondes de choc (BIL ) : KVc 325 325
26 Bornes MT:
a- Fabricant (s): CEDASPE - ou COMEM
b- Dénomination suivant catalogue : 36kV / 1250A
c- Plan n°
d- Type de borne (condensateur, isolation
céramique, etc …)
Isolation céramique
e- Type d'isolement (papier imprégné,
céramique, etc ) :
papier imprégné
f- Matériau de la borne de raccordement : cuivre
g- Intensité nominal en service A 1250
h- Tension d'isolement entre phase et terre: KV 36
130921 Fiche technique 20MVA 63kV24kV ODAF.xls Page : 2 / 6 Edité le : 21/09/2013 11:08
