Combiprobe CP100 SONDES MIXTES

I N F O R M AT I O N S P R O D U I T
Combiprobe CP100
SONDES MIXTES
MESURE COMBINÉE DE LA CONCENTRATION DE POUSSIÈRE, DU
DÉBIT VOLUMIQUE, DE LA PRESSION ET DE LA TEMPÉRATURE
Solutions d'analyse
MESURE COMPACTE DE LA POUSSIÈRE,
DU DÉBIT VOLUMIQUE, DE LA PRESSION
ET DE LA TEMPÉRATURE
Dans les installations industrielles telles que les centrales électriques ou les installations pour
le traitement des déchets, les polluants HCl, HF, CO, NOx, SO2, NH3, la poussière ainsi que les
grandeurs de référence, telles que la vitesse des effluents gazeux, la pression et la température
sont mesurés en continu.
Avec le Combiprobe CP100, SICK propose une solution compacte pour la mesure simultanée de
la poussière, du débit volumique, de la pression et de la température au niveau de la cheminée.

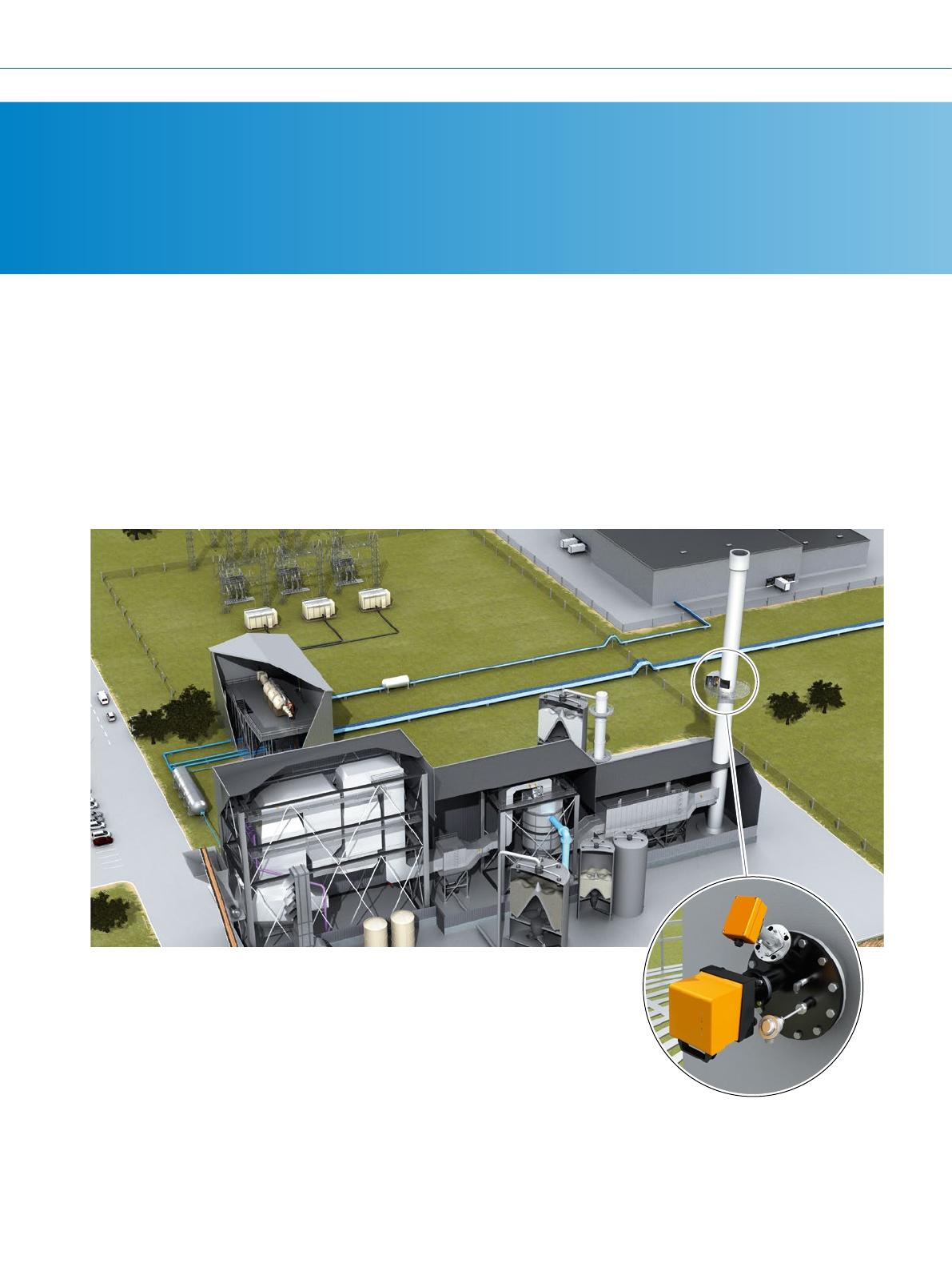

Mesure compacte des émissions au niveau de la cheminée
Le Combiprobe CP100 associe l'appareil de mesure de poussière
DUSTHUNTER SP100 éprouvé, l'appareil de mesure du flux volumétrique
FLOWSIC100 PR ainsi qu'un capteur de pression et un capteur de température PT100 – regroupés sur une bride combinée. D'autres rehausses
ou brides deviennent ainsi inutiles. Cette solution de faible encombrement fait particulièrement ses preuves lorsqu'une réalisation redondante
des appareils de mesure est souhaitée.
2
C o m b i p r o b e C P 1 0 0 | S I C K
8018386/2015-11
Sujet à modification sans préavis

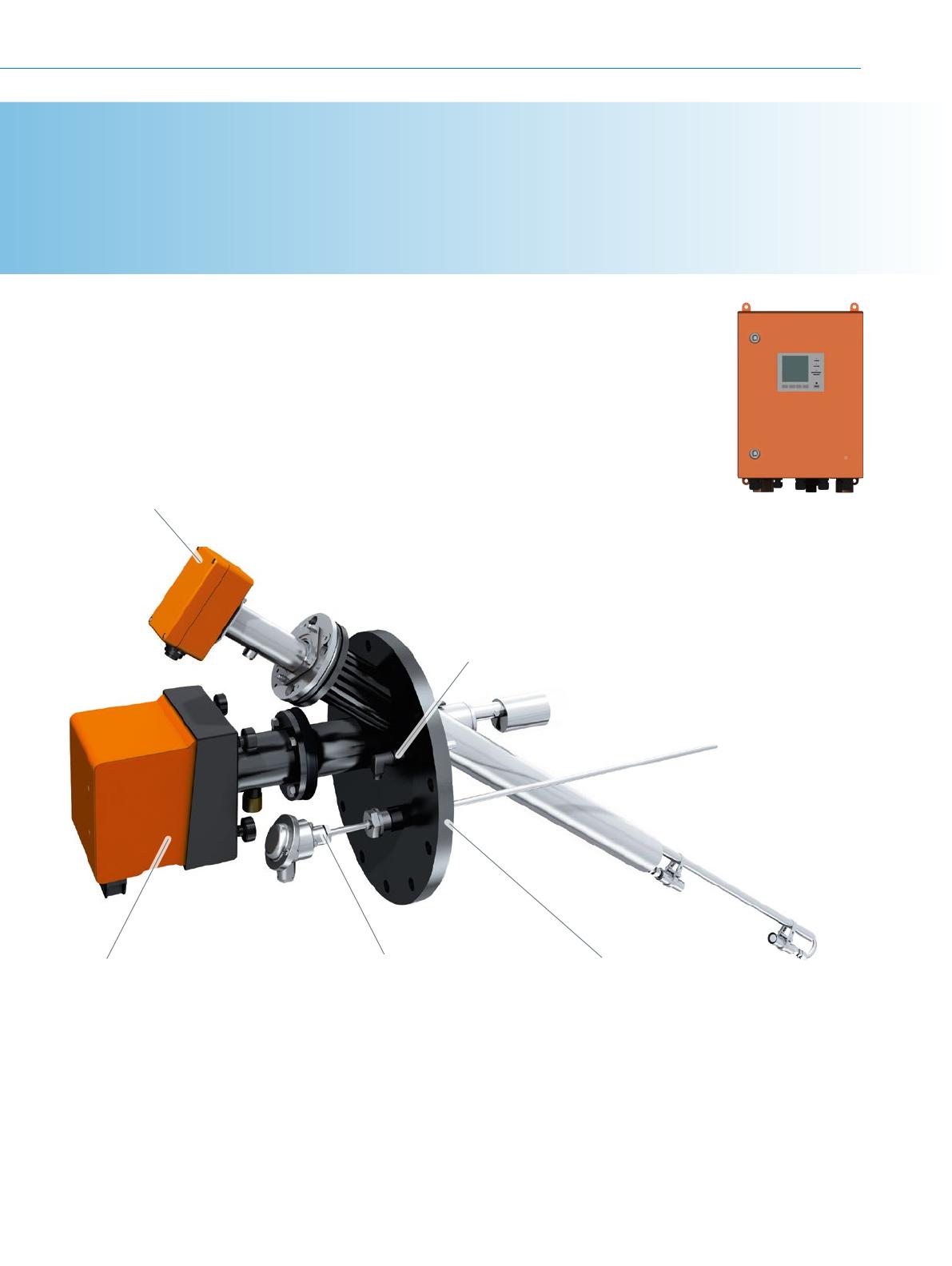

Appareil de mesure du flux volumétrique
FLOWSIC100 PR
Ce modèle à sonde du FLOWSIC100, pratique et simple,
mesure la vitesse des gaz ou le débit volumique selon le principe de la différence du temps de propagation des ultrasons.
Les convertisseurs robustes en titane garantissent une grande
longévité. La surveillance fiable du fonctionnement permet
de réduire à un minimum les frais d'exploitation et de maintenance.
Unité de commande MCU
Pour la commande, le traitement des
signaux et la transmission des données.
Comprend une unité d'air de balayage
intégrée pour l'approvisionnement en air
de balayage de l'appareil de mesure de
poussière.
Capteur de pression
Pour la mesure de la pression dans la cheminée, le principe de
mesure piézorésistif est utilisé à l'aide de jauges de contrainte
à couches minces CMS.
Appareil de mesure de poussière DUSTHUNTER SP100
Maintes fois éprouvé, le DUSTHUNTER
SP100 mesure les concentrations
de poussière faibles à moyennes. En
s'appuyant sur le principe de la mesure
de lumière diffusée (propagation vers
l'avant), il fournit des résultats d'une très
grande précision. Un contrôle automatique des points zéro et de référence
ainsi qu'un contrôle de l'encrassement
sont intégrés.
8018386/2015-11
Sujet à modification sans préavis
Capteur de température
PT100
Pour la mesure de la température de
gaz avec un capteur de température
qui transmet les mesures sous forme
de signaux analogiques de 4 à 20 mA à
l'unité de commande.
Bride combinée
Pour un montage très simple des
appareils de mesure et des capteurs au
niveau du point de mesure via la bride
DN250 PN6. D'autres rehausses ou
brides deviennent inutiles.
C o m b i p r o b e C P 1 0 0 | S I C K
3
Combiprobe CP100 Solutions CEMS
MESURE COMBINÉE DE LA POUSSIÈRE, DU DÉBIT
VOLUMIQUE, DE LA PRESSION ET DE LA TEMPÉRATURE

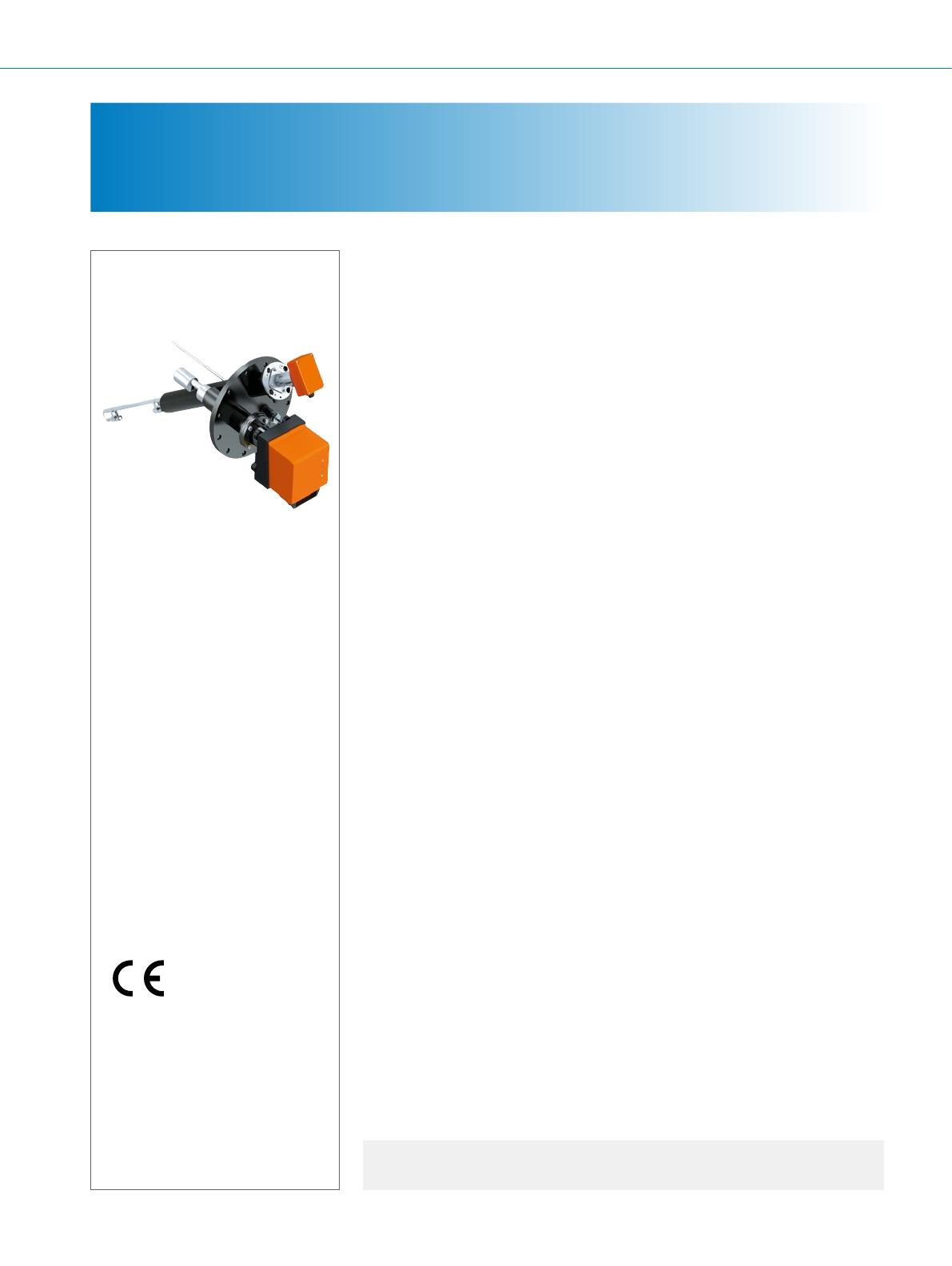

Description du produit
Combiprobe CP100 associe un appareil
de mesure de la poussière par lumière
diffusée, DUSTHUNTER SP100, à un
appareil de mesure de débit volumique,
FLOWSIC100 PR, sur une bride de
montage. Un transmetteur de pression et
un thermomètre à résistance complètent
la sonde combinée. Pour mesurer la
concentration de poussière, le débit
volumique, la pression et la température,
la sonde Combiprobe CP100 n’a besoin
que d’une seule ouverture de montage
sur la cheminée. Ainsi, l’installation se
révèle beaucoup moins contraignante
qu’une installation séparée des différents composants.
En bref
• Pas de réglage mécanique nécessaire
• Autotest via un cycle de contrôle
automatique
• Configuration et utilisation simples
par l’intermédiaire d’un logiciel
convivial
• Pour des températures de gaz jusqu’à
200 °C
• Pour des cheminées présentant un
diamètre intérieur minimal de 0,7 m
Vos avantages
• Solution complète facile à installer
permettant de détecter les émissions de poussière et les références
en termes d’émission du débit
volumique, de la pression et de la
température
• Faibles coûts d’exploitation grâce à
de longs intervalles de maintenance
des appareils de mesure
• Composants durables et fiables
• Appareil de mesure de la poussière
par lumière diffusée homologué et appareil de mesure du débit volumique
conforme à la norme EN 15267
Informations supplémentaires
Domaines d’application ����������������������5
Caractéristiques techniques
détaillées����������������������������������������������5
Informations de commande����������������7
Plans cotés��������������������������������������������7
4
C o m b i p r o b e C P 1 0 0 | S I C K
-- www.mysick.com/fr/Combiprobe_CP100
Pour en savoir plus, saisir le lien pour accéder directement aux caractéristiques techniques, aux modèles CAO, aux
notices d’utilisation, aux logiciels, aux exemples d’application, etc.
8018386/2015-11
Sujet à modification sans préavis
Solutions CEMS Combiprobe CP100
Domaines d’application
• Contrôle des émissions dans les centrales
• Mesure des émissions lors de l’incinération de déchets
• Mesure des émissions dans l’industrie du ciment et de
l’acier
• Mesure des processus dans les installations de traitement
de l’industrie pharmaceutique, alimentaire et des aliments
pour animaux
• Surveillance des installations de traitement thermique et
d’évacuation
• Surveillance des processus dans l’industrie chimique
Caractéristiques techniques détaillées
Les spécifications techniques et caractéristiques de performances précises peuvent varier et dépendent de l’application spécifique du client.
Système Combiprobe CP100
Grandeurs de mesure
Concentration en poussière (après mesure comparative gravimétrique), vitesse du gaz, pression du gaz, température du gaz
Nombre maximal de grandeurs de mesure
4
Plages de mesure
Concentration en poussière
0 ... 5 mg/m³ / 0 ... 200 mg/m³
Vitesse du gaz
0 ... ± 40 m/s / 0
Pression de gaz absolue
800 ... 1.200 hPa
Température du gaz
–50 ... +400 °C
Temps de réglage
DUSTHUNTER SP100: 1 s ... 600 s
Réglable
FLOWSIC100 PR: 1 s ... 300 s
Réglable
Incertitude de mesure
Concentration en poussière: ± 2 %
De la valeur finale de la plage de mesure
Vitesse du gaz: ± 0,1 m/s
Pression du gaz: ± 1 %
Température du gaz: ≤ ± 0,5 %
Température de process
–20 °C ... +200 °C
Pression du process
–70 hPa ... 10 hPa
Humidité du gaz de process
Sans condensation
Diamètre de conduite
≥ 0,75 m
Température ambiante
–20 °C ... +60 °C
Température d’aspiration pour l’air de balayage: –20 °C ... +45 °C
Sécurité électrique
CE
Indice de protection
DUSTHUNTER SP100: IP 66
FLOWSIC100 PR: IP 65
Capteur de pression, capteur de température: IP 54
Dimensions (l x H x P)
Voir les plans cotés
Poids
DUSTHUNTER SP100: 7,8 kg
FLOWSIC100 PR: 7,2 kg
Capteur de pression: 0,2 kg
Capteur de température: 1,3 kg
Alimentation en énergie
Tension
Puissance absorbée
DUSTHUNTER SP100, FLOWSIC100 PR alimentation par l’unité de commande: 24
Capteur de pression, capteur de température: 10 ... 30 V DC
DUSTHUNTER SP100, FLOWSIC100 PR: ≤ 70 W
Capteur de pression, capteur de température: ≤ 1 W
Unité de commande MCU-P
Description
Unité pour la commande des composants du système et pour l’évaluation et la sortie des
données que vous avez préparées. Avec unité d’air de balayage intégrée.
Débit du gaz
≤ 20 m³/h
8018386/2015-11
Sujet à modification sans préavis
C o m b i p r o b e C P 1 0 0 | S I C K
5
Combiprobe CP100 Solutions CEMS
Température ambiante
–40 °C ... +45 °C
Température d’aspiration pour l’air de balayage
Indice de protection
IP 66
Sorties analogiques
3 sorties:
0/2/4 ... 20 mA, 750 Ω
Avec séparation galvanique ; deux autres sorties pour l’utilisation de modules E/S (en option)
Entrées analogiques
2 entrées:
0 ... 20 mA
Sans séparation galvanique ; deux autres entrées pour l’utilisation de modules E/S (en option)
Sorties numériques
5 contacts de relais:
48 V, 1 A
Libre de potentiel ; pour signaux d’état
Entrées numériques
4 contacts libres de potentiel
Interfaces et protocoles de bus
Ethernet
Modbus TCP (par module d’interface optionnel)
Ethernet
OPC (par module d’interface optionnel)
Ethernet
SOPAS ET (par module d’interface optionnel)
RS-485
Modbus RTU (par module d’interface optionnel)
RS-485
PROFIBUS DP (par module d’interface optionnel)
RS-485
SOPAS ET (par module d’interface optionnel)
USB
SOPAS ET
Affichage
Écran LCD
LED d’état « Power », « Maintenance » et « Défaut »
Utilisation
Avec l’écran LC ou le logiciel SOPAS ET
Dimensions (l x H x P)
300 mm x 455 mm x 220 mm
Poids
≤ 13,5 kg
Alimentation en énergie
Tension
90 ... 250 V
Modèle disponible en option avec 24 V CC
Fréquence
Puissance absorbée
6
47 ... 63 Hz
≤ 70 W
Raccordements des gaz auxiliaires
Air de balayage
Options
Module(s) d’interface
Module(s) E/S
C o m b i p r o b e C P 1 0 0 | S I C K
8018386/2015-11
Sujet à modification sans préavis
Solutions CEMS Combiprobe CP100
Informations de commande
Notre réseau de vente régional vous assiste afin de sélectionner les appareils les mieux appropriés.
Plans cotés (Dimensions en mm (inch))
556 (21.89)
947 (37.28)
783 (30.83)
Système Combiprobe CP100
35°
411 (16.18)
907 (35.71)
1,318 (51.89)
8018386/2015-11
Sujet à modification sans préavis
C o m b i p r o b e C P 1 0 0 | S I C K
7
Combiprobe CP100 Solutions CEMS
Émetteur-récepteur DHSP-T2V2
735 (28.94)
(3.54)
600 (23.62)
(4.82)
Ø 100
(3.54)
180 (7.09)
1,025 (40.35)
Ø 125
90
216 (8.50)
180 (7.09)
90
(3.94)
Ø 25
183 (7.20)
233 (9.17)
Ø 12 (0.47)
55
(0.98)
80
(2.17) (3.15)
Ø 54
(2.13)
Ø 60
(2.36)
Ø 76
(2.99)
290 (11.42)
Émetteur-récepteur FLSE100-PR
60 (2.36)
140 (5.51)
750 (29.53)
506.5 (19.94)
Ø 100 (3.94)
A
Ø 60
(2.36)
120 (4.72)
Ø 125 (4.92)
A
270 ... 280
(10.63 ... 11.02)
G 1/2
50 (1.97)
Capteur de pression
128 (5.04)
8
C o m b i p r o b e C P 1 0 0 | S I C K
34 (1.34)
8018386/2015-11
Sujet à modification sans préavis
Solutions CEMS Combiprobe CP100
Ø 9 (.35)
G 3/4
80 (3.15)
Thermorésistance
73 (2.87)
130 (5.12)
550 (21.65)
70 (2.76)
753 (29.65)
Système de brides mixtes
55°
Ø 18 (0.71)
80 (3.15) 70 (2.76)
Ø 375 (14.76)
45
45
(1.77) (1.77)
97
(3.82)
15°
45°
M10
100 (3.94)
Ø 335 (13.19)
20 (0.89)
1Bride pour émetteur/récepteur DHSP-T2V2
2Bride pour émetteur/récepteur FLSE100-PR
3G 1/2 pour capteur de pression
4G 3/4 pour thermomètre à résistance
8018386/2015-11
Sujet à modification sans préavis
C o m b i p r o b e C P 1 0 0 | S I C K
9
Combiprobe CP100 Solutions CEMS
Bride de montage, DN250, PN6
1 5°
Ø 18 (0.71)
230 (9.06)
Ø 335 (13.19)
250 (9.84)
Ø 375 (14.76)
Unité de commande MCU-P ; boîtier mural, modèle compact
400 (15.75)
420 (16.54)
455 (17.91)
260 (10.24)
Meas
300 (11.81)
10
Ø 8 (0.31)
C o m b i p r o b e C P 1 0 0 | S I C K
220 (8.66)
8018386/2015-11
Sujet à modification sans préavis
SERVICE
ENREGISTREZ-VOUS SANS ATTENDRE SUR WWW.SICK.COM
ET PROFITEZ DE TOUS LES AVANTAGES
m Choix simple et rapide de produits, d'accessoires, de documentations et de logiciels.
m Créer des listes de favoris personnalisées, les enregistrer
et les partager.
m Voir le prix net et les délais de livraison pour chaque produit.
m Demande de devis, commande et suivi de commande
aisés.
m Vue d'ensemble des offres et des commandes.
m Commande directe : réalisation rapide des commandes,
même importantes.
m Visualisation permanente de l'état des offres et des commandes. Notification par e-mail de tout changement d'état.
m Réutilisation aisée de commandes précédentes.
m Exportation aisée d'offres et de commandes, en concordance avec vos systèmes.
SERVICES POUR LES MACHINES ET LES INSTALLATIONS :
SICK LifeTime Services
Les LifeTime Services élaborés et variés sont le complément idéal au riche éventail de produits proposé par SICK. La gamme
s'étend des prestations de conseil générales aux services classiques spécifiques aux produits.
Conseil et design
Fiabilité et compétence
Assistance produit et système
Fiabilité, rapidité et sur site
Vérification et optimisation
Contrôle sûr et régulier
Modernisation et rénovation
Simplicité, fiabilité et rentabilité
Stages et formations continues
Une formation concrète, ciblée et professionnelle
8018386/2015-11
Sujet à modification sans préavis
C o m b i p r o b e C P 1 0 0 | S I C K
11
8018386/2015-11 ∙ 3PMS/ITL (2016-01) ∙ Pre USmod fr44
SICK EN BREF
SICK compte parmi les leaders mondiaux des capteurs intelligents et des solutions pour des applications
industrielles. Avec presque 7.000 collaborateurs et plus de 50 filiales et participations ainsi que de représentations nombreuses dans le monde entier, nous sommes toujours plus proches de nos clients. Grâce
à notre gamme unique de produits et de prestations de services, nous vous fournissons les bases nécessaires à la gestion sûre et efficace de vos processus, à la protection des personnes contre les accidents et
à la prévention de dommages environnementaux. Nous disposons d’une expérience de longue date dans
de nombreux secteurs et connaissons leurs processus et leurs exigences. Nous sommes donc en mesure
de proposer à nos clients les capteurs intelligents spécialement conçus pour leurs besoins. Nos systèmes
sont testés et optimisés dans des centres d’application situés en Europe, Asie et Amérique du Nord pour
répondre précisément aux souhaits de nos clients. Tout cela fait de notre entreprise un fournisseur et partenaire de développement fiable.
Enfin, notre offre comprend une gamme complète de prestations : SICK LifeTime Services vous accompagnent tout au long du cycle de vie de vos machines et vous garantit sécurité et productivité.
Telle est notre définition de «Sensor Intelligence.»
Dans le monde entier, à proximité de chez vous :
Afrique du Sud, Allemagne, Australie, Autriche, Belgique, Brésil, Canada, Chine, Danemark, Émirats arabes
unis, Espagne, Finlande, France, Grande Bretagne, Hongrie, Inde, Israël, Italie, Japon, Le Chili, Malaisie,
Mexique, Norvège, Nouvelle Zélande, Pays-Bas, Pologne, République de Corée, République Tchèque,
Roumanie, Russie, Singapour, Slovaquie, Slovénie, Suède, Suisse, Taiwan, ThaÏlande, Turquie, USA,
Vietnam.
Contacts et autres représentations
- www.sick.com
SICK AG | Waldkirch | Germany | www.sick.com
