Fiche produit IRCT

2008-04-10
3–6 m 3–6 m
Émetteurs infrarouge IRCT
Émetteurs infrarouge IRCT
Pour les locaux réputés inchauffables et les applications extérieures
Application
Les IRCT sont particulièrement adaptés au chauffage
de zone dans les grands volumes tertiaires réputés
inchauffables: églises, musées, bâtiments de collectivités
locales, terrasses de restaurants ou cafés, etc.
Les modèles lustres s'utilisent principalement dans les
églises.
Confort
Les émetteurs infrarouges offrent une chaleur intense
et agréable et permettent la personnalisation du
confort via un chauffage ponctuel et par zone. Dans des
applications extérieures, ils peuvent prolonger la saison
estivale. L’absence de pièces mobiles est synonyme
d'un système silencieux, sans déplacement d’air ni de
particules.
Fonctionnement et économie
Les émetteurs infrarouges procurent une chaleur
immédiate, s'installent aisément et ne nécessitent
qu'un minimum d'entretien. Le fait qu’ils chauffent les
personnes et les objets, et non l’air environnant prouve
leur efficacité. Plus l’espace est protégé du vent, plus
l’énergie nécessaire pour le chauffage sera moindre.
Esthétique
Les IRCT sont orientables et articulés. Ils émettent
une faible lumière chaleureuse. Les lustres offrent une
solution originale et esthétique.
12 modèles
Caractéristiques du produit :
• LesIRCTsontéquipésd’unréecteurlisseàdouble
focale qui assure une meilleure directivité, et de
lampes HeLeN.
Deux versions du produit sont disponibles:
• IRCT - Infrarouge court tertiaire
Boîtiercouleurnoiravecréecteurdoréouboîtier
couleurblancavecréecteurargent.IP20.
• LUF - Lustre infrarouge court
Lustre 5 branches couleur noir ou blanc livré en kit
àmontersoi-même.Possibilitécommanderunlustre
sanséquipementIRC.IP20.
Chauffage électrique 1200 – 4500 W
Hauteur d'installation
Sous toutes réserves de modification sans avis préalable.
IRCT
IRCT
LUF

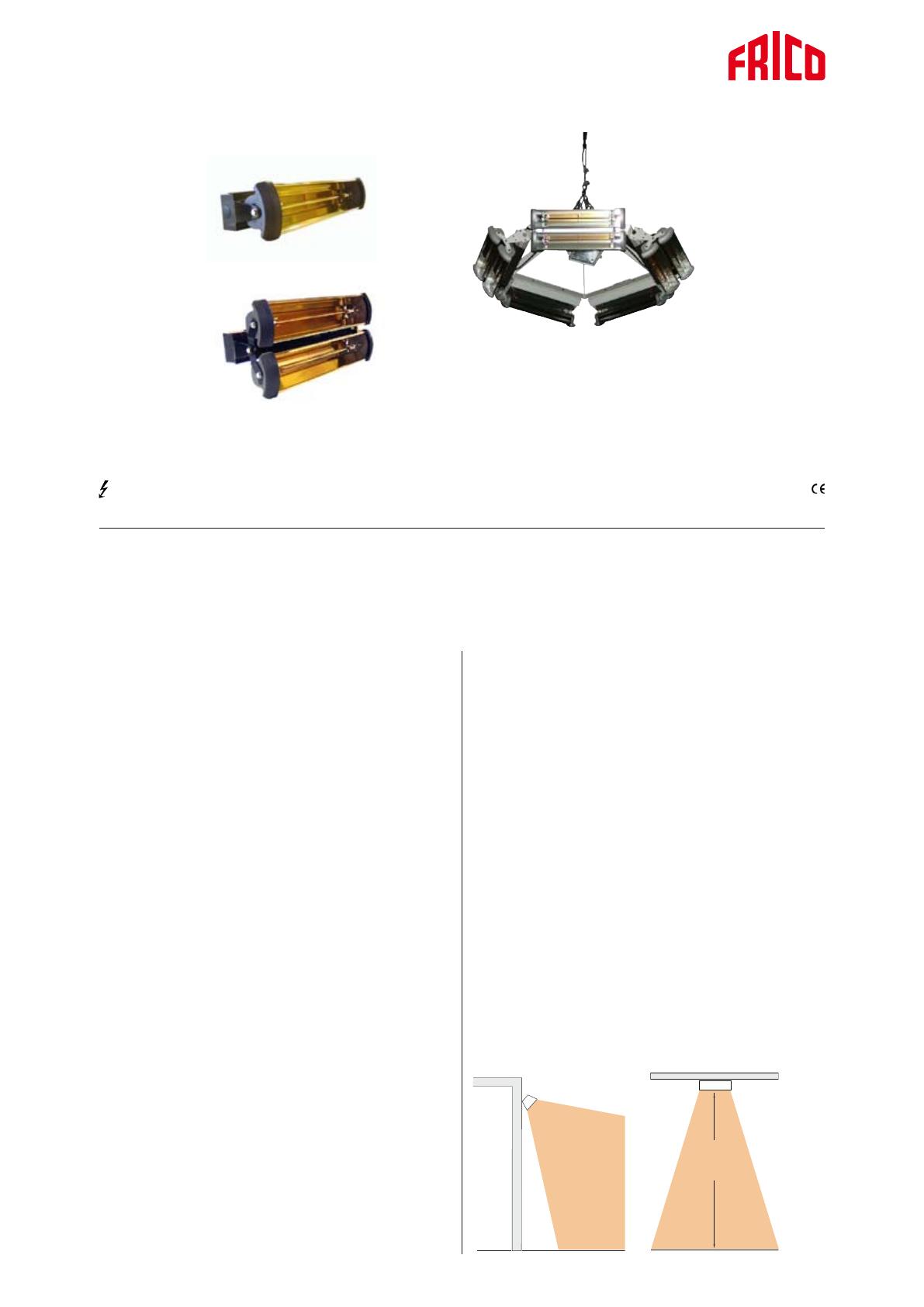

Émetteurs infrarouge IRCT

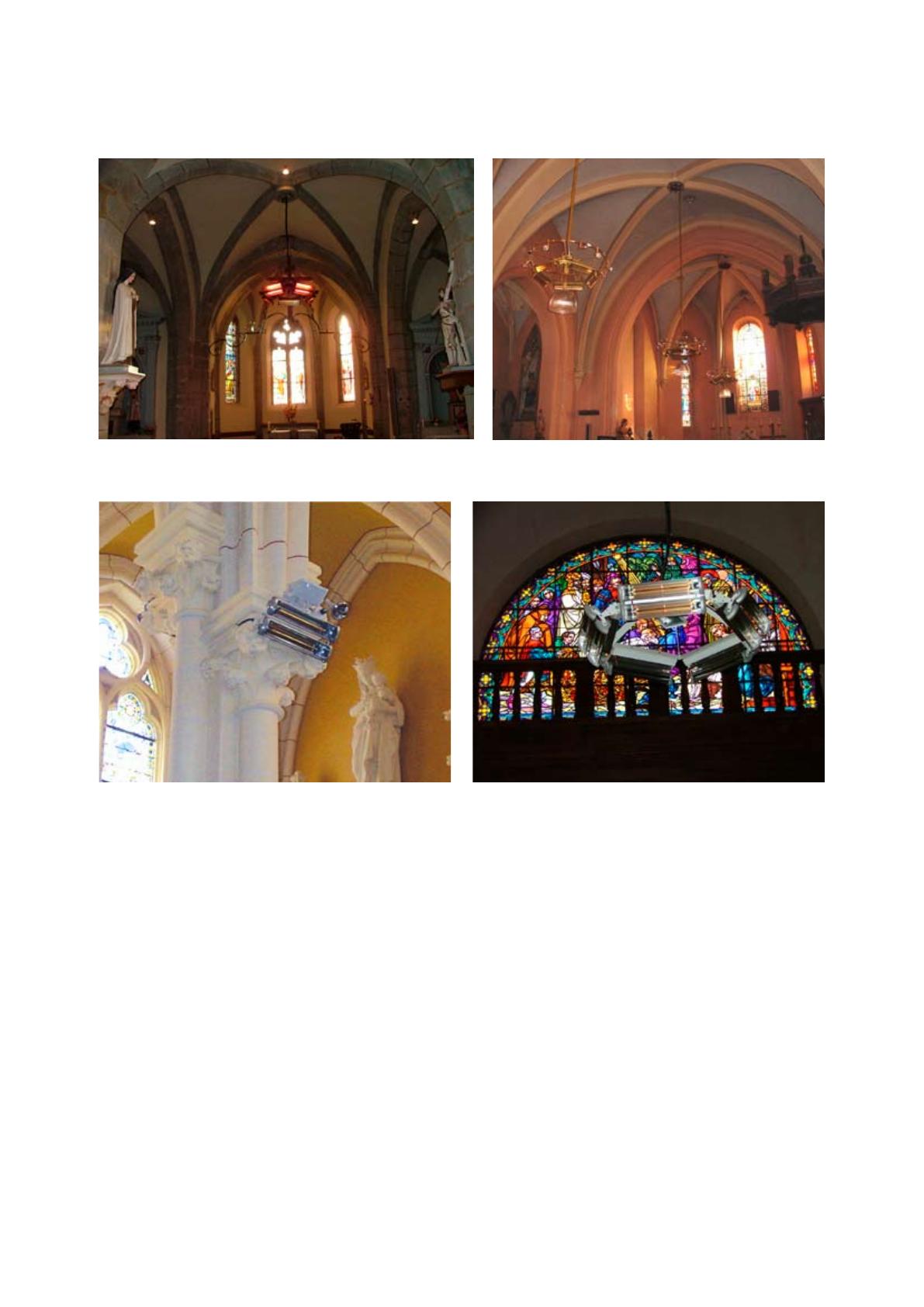

La mise en température de l'IRCT est quasi instantanée, évitant ainsi le préchauffage global.
Les lustres infrarouge, en version à 5 branches, sont particulièrement adaptés au chauffage des églises.

Émetteurs infrarouge IRCT
Caractéristiques techniques | Émetteur infrarouge court IRCTB avec boîtier blanc et réflecteur argent 3
Type Puissance
[W]
Tension
[V]
Intensité
[A]
Dimensions
L x l x ép
[mm]
Température max.
de la lampe
[°C]
Poids
[kg]
IRCTB15 1500 230V~ 6,5 450 x 100 x 170 2000 2
IRCTB30 3000 230V~ 13,0 450 x 200 x 170 2000 4
IRCTB45 4500 230V~/400V3N~* 19,5 450 x 300 x 170 2000 6
*) commutable entre 230V~ et 400V3N~
Caractéristiques techniques | Émetteur infrarouge court IRCTN avec boîtier noir et réflecteur doré 3
Type Puissance
[W]
Tension
[V]
Intensité
[A]
Dimensions
L x l x ép
[mm]
Température max.
de la lampe
[°C]
Poids
[kg]
IRCTN15 1500 230V~ 6,5 450 x 100 x 170 2000 2
IRCTN30 3000 230V~ 13,0 450 x 200 x 170 2000 4
IRCTN45 4500 230V~/400V3N~* 19,5 450 x 300 x 170 2000 6
*) commutable entre 230V~ et 400V3N~
IndicedeprotectionIRCT:IP20.
Marquage CE.
Caractéristiques techniques | Kit pour lustres à 5 branches équipé d'infrarouge court LUF, noir 3
Type Réflecteur Puissance
[W]
Tension
[V]
Intensité
[A]
Diamètre
[mm]
Température max.
de la lampe
[°C]
Poids
[kg]
LUF5N75 simple 7500 230V~/400V3N~* 32,6 700 2000 17
LUF5N150 double 15000 230V~/400V3N~* 64,4 700 2000 22
*) commutable entre 230V~ et 400V3N~
Caractéristiques techniques | Kit pour lustres à 5 branches équipé d'infrarouge court LUF, blanc 3
Type Réflecteur Puissance
[W]
Tension
[V]
Intensité
[A]
Diamètre
[mm]
Température max.
de la lampe
[°C]
Poids
[kg]
LUF5B75 simple 7500 230V~/400V3N~* 32,6 700 2000 17
LUF5B150 double 15000 230V~/400V3N~* 64,4 700 2000 22
*) commutable entre 230V~ et 400V3N~
Caractéristiques techniques | Lustres nu, sans équipement IRC 3
Type Couleur Diamètre
[mm]
Poids
[kg]
LUF5N Noir 700 10
LUF5B Blanc 700 10
IndicedeprotectionLUF:IP20.
Marquage CE.

Émetteurs infrarouge IRCT
Positionnement, montage et installation

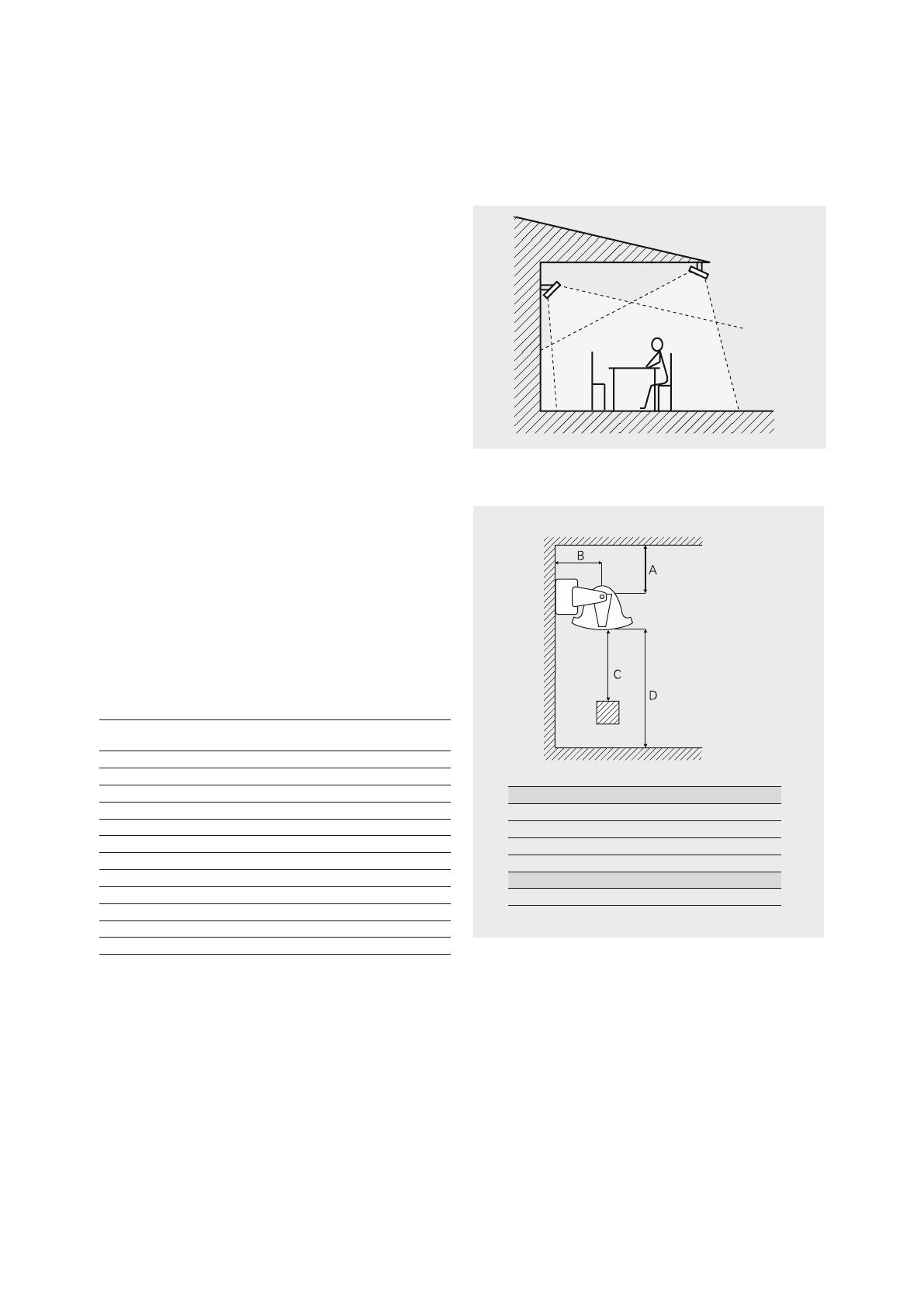

Fig. 2 : Pour un chauffage uniforme, les émetteurs doivent chauffer
dans au moins deux directions.
Positionnement
Lesémetteursinfrarougedoiventêtreinstallésautour
delazoneàchauffer(voirgure1).Habituellement,les
appareilssontpositionnésdeuxàtroismètresau-dessus
dusol.D’unemanièregénérale,unepuissancede600
à800W/m²produituneaugmentationdetempérature
d’environ10°C.Lapuissancenécessairepeutêtre
réduite en fonction de l’exposition de la zone. Si la zone
estseulementprotégéeparuntoit,aumoins800W/m²
sont nécessaires. Si la zone est entourée de trois murs,
600W/m²sufsent.Pourunezonefermée,lapuissance
requisedoitêtrecalculée.
Le confort est optimal lorsque la chaleur provient de
deux directions.
Montage
L'IRCTdoittoujoursêtremontéàl'horizontale.Pour
lesdistancesminimalesd'installationcf.g.1.L'IRCT
peutêtrexéaumuroususpendupardeschaînes.Pour
un confort optimal, l’angle de l’émetteur infrarouge est
réglable(voirFig.6).
Pouruneinstallationinférieureà2,5milest
recommandé de mettre une grille de protection.
Raccordement
L’IRCT est prévu pour une installation permanente.
Fig. 1 : Distance de sécurité
Régulateurs et autres accessoires
Type Désignation
CU333SF Thermostat digital CO 16A
T10 Thermostat électronique, réglage interne
TK10 Thermostat électronique, réglage externe
TD10 Thermostat électronique, affichage digital
TEVTRONIC Thermostat électronique, sonde déportée
TH011F Thermostat modulaire
SA002P Sonde déportée
DP140 Détecteur de présence
KLRS Lampe HeLeN 1,5 kW
GIRT15 Grille de protection IRCT15
GIRT30 Grille de protection IRCT30
GIRT45 Grille de protection IRCT45
Distance de sécurité [mm]
Plafond A 200
Mur B 50
Matériau inflammable C 1000
Sol D 1800
Hauteur d'installation minimale récommandée
Sol D 2500*
* NB! 3000 mm minimum obligatoire pour les ERP en France.
