VARIABLE MULTI FLOW
Système intégré VMF
Toute l’hydronique
à vos ordres

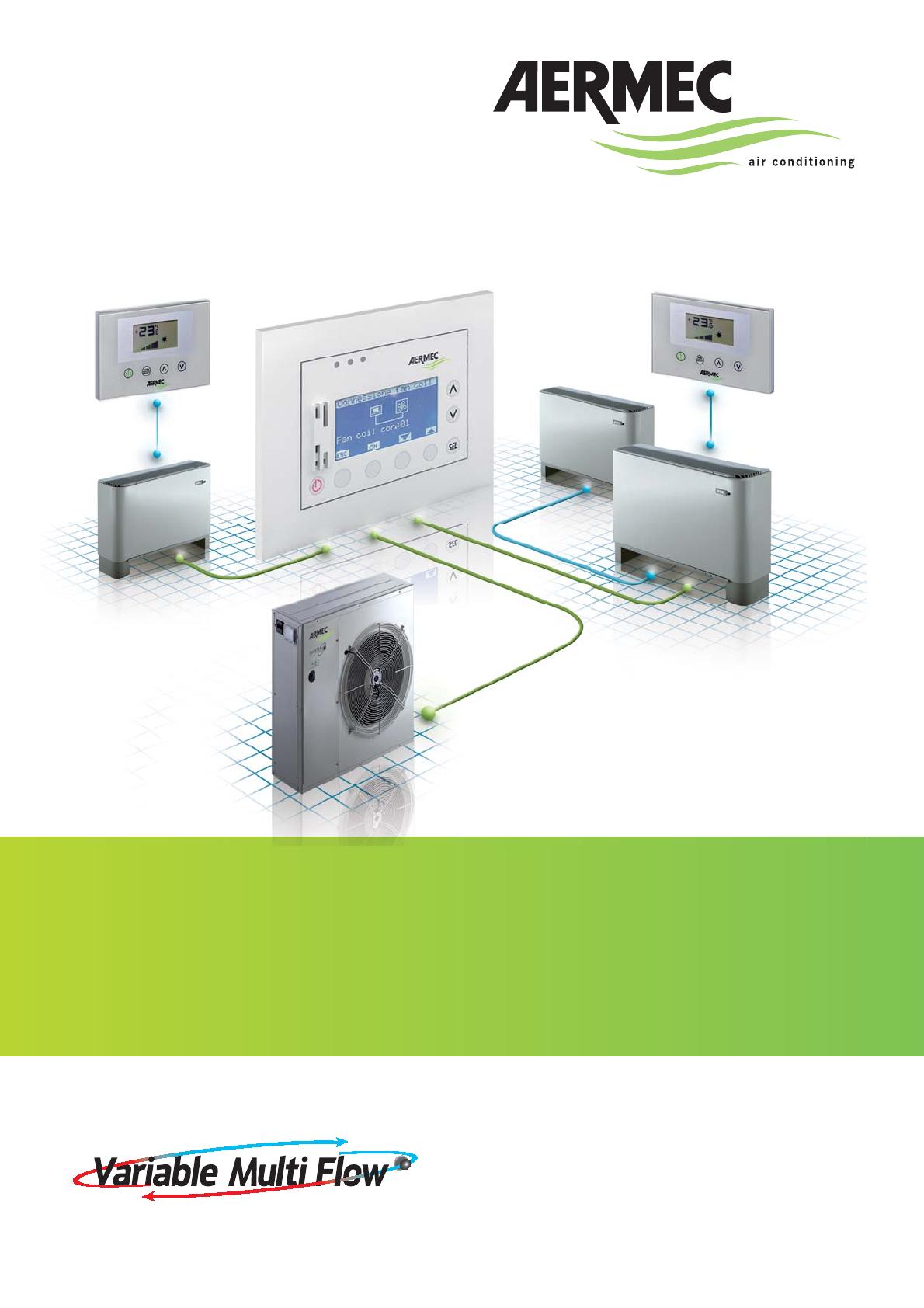

VMF Variable Multi Flow
• Le système VMF, résultat d’années de recherche et développement dans les laboratoires
Aermec, est destiné à révolutionner le monde du confort résidentiel;
• En plus, VMF est le très nouveau système de gestion et de contrôle de l’ensemble de
l’installation de climatisation-chauffage et de production d’eau chaude sanitaire;
• Le système permet l’interaction entre les différents éléments de l’installation: pompe
à chaleur; ventilo-convecteurs et des éventuels systèmes d’intégration thermique
(solaire, chaudière, etc.).
Contrôle total
Green Comfort
Fonctionnement silencieux
Economie
ANLI
Boite électrique
accessoire DHW
Chaudière
E4 interface
Panneau E5
Eau sanitaire Récupération
de chaleur
E4 interface
Production d'eau
sanitaire
As awarded by
The Chicago Athenaeum:
Museum of
Architecture and Design.
*
*
*Vainqueur du prix international du design "Good Design 2010" pour la catégorie "Electronics"

VARIABLE MULTI FLOW:
Le futur c’est VMF
Le système peut gérer et contrôler tout type de chiller/pompe à chaleur
ET DE VENTILO-CONVECTEURS, TANT ON-OFF que inverter.
En profi tant de l’énorme puissance de l’innovante pompe à chaleur à inverter ANLIH et
de très nouveaux ventilo-convecteurs FCXI, équipés du moteur sans balai à variation
continue de la vitesse de ventilation, le système réalise pleinement le concept de VMF:
VARIABLE MULTI FLOW.
Le confort maximal est crée avec le système hydronique VMF et grâce à la VARIATION
CONTINUE on obtient l’économie d’énergie maximale:
• du débit de réfrigérant à l’intérieur du chiller/pompe à chaleur à inverter;
• du débit d’air traitée par le ventilo-convecteur avec moteur sans balais;
• du débit d’eau (en exploitant les pompes hydrauliques à inverter).
En outre, en confi gurant la modalité ECONOMY le système VMF adapte le
fonctionnement de chaque élément de l’installation (chiller, ventilo-convecteurs, etc.)
à la modalité qui permet d’obtenir le rendement énergétique maximal.
-20 %
C’EST L’ÉCONOMIE D’ÉNERGIE
ANNUELLE D’UNE INSTALLATION VMF
PAR RAPPORT À UNE INSTALLATION
HYDRONIQUE TRADITIONNELLE
-20 %
C’EST LA RÉDUCTION DE CO2,
L’ANHYDRIDE CARBONIQUE
RESPONSABLE
DE L’EFFET DE SERRE
CONSOMMATION D’ÉNERGIE
INSTALLATION VMF
CONSOMMATION D’ÉNERGIE
INSTALLATION
TRADITIONNELLE

ZONE 64
VMF E2
VMF E4 V
M
ZONE 2 ZON
E
MAITRE
Bus de zone
Bus de zone
Production d’
E
MAITRE
ESCLAVE
MAITRE
Pompe circuit primaire
Résistance
é
d'appoint b
a
As awarded by
The Chicago Athenaeum:
Museum of
Architecture and Design.
*
*Vainqueur du prix international du design "Good Design 2010" pour la catégorie "Electronics"

M
F E4

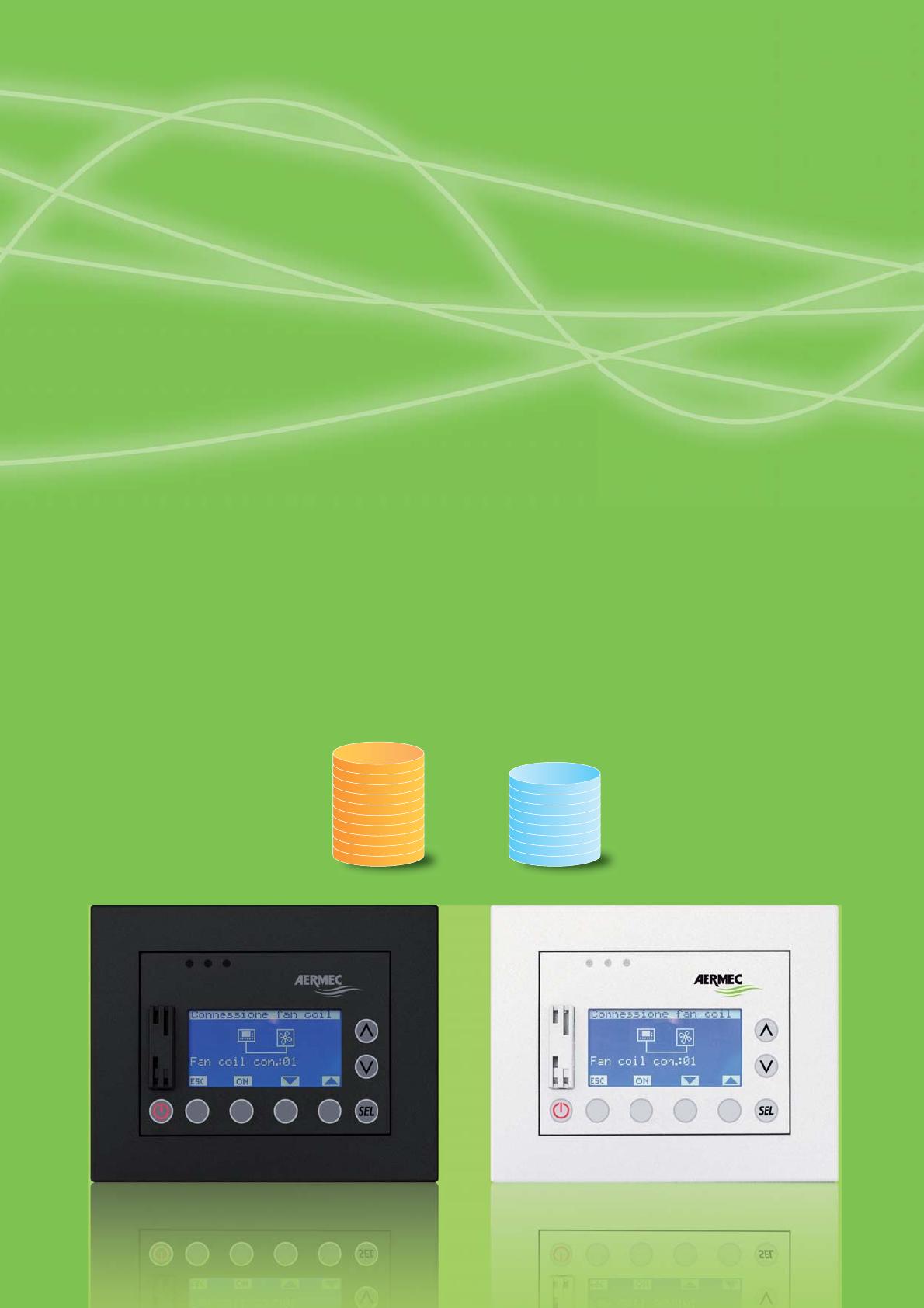

VMF E5 Manager
Moducontrol
E
1
Bus de zone
E
CS
Bus principal
Groupe d'eau glacée
é
léctrique
a
llon ECS
Demande eau chaude
sanitaire
Pompe zone 1
Récupérateur de chaleur
ON/OFF
Pompe zone 2
Vanne trois voies
Départ
Ventilo-convecteur
eau départ
Retour
Ventilo-convecteur
eau retour
*
