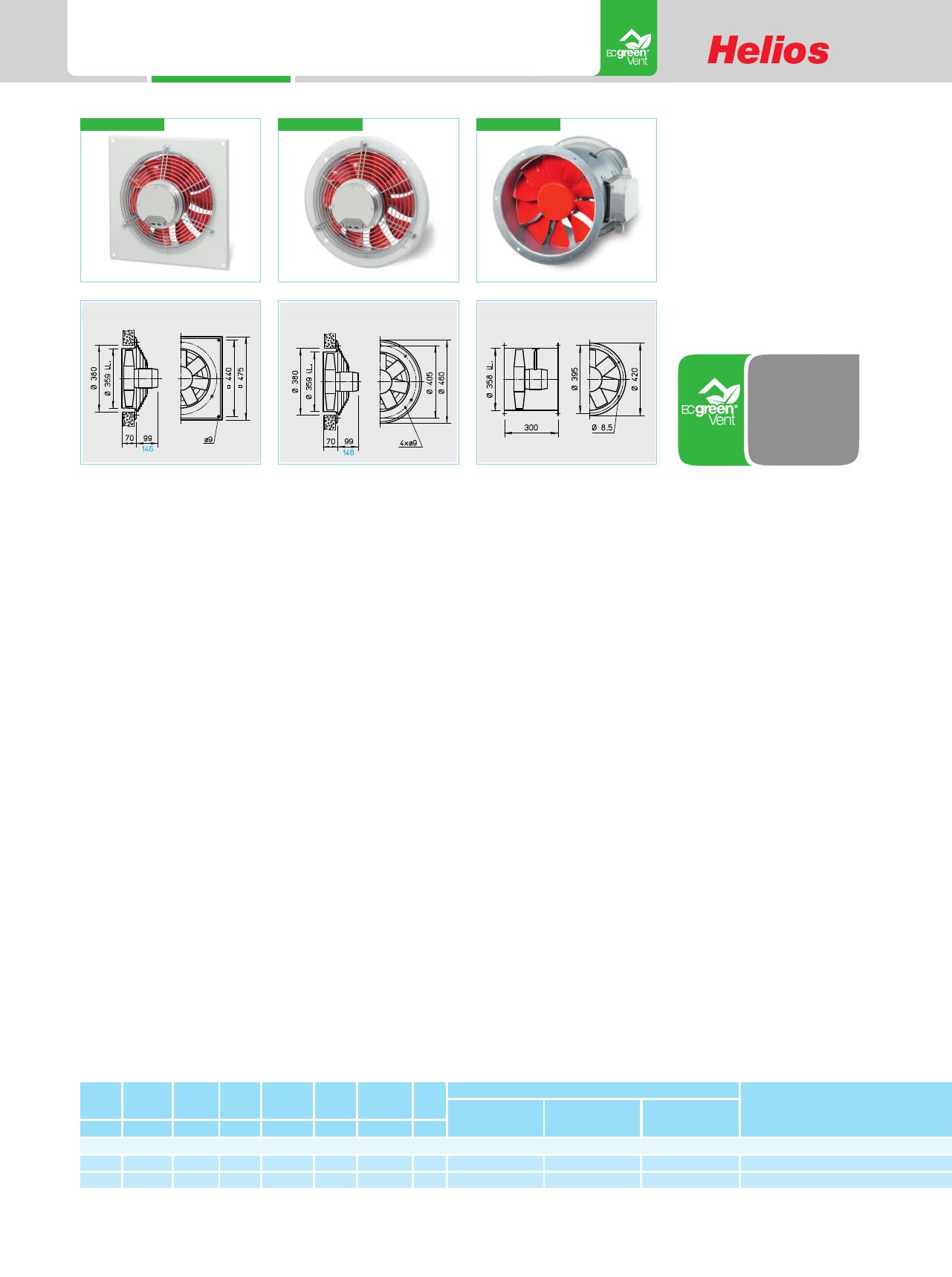

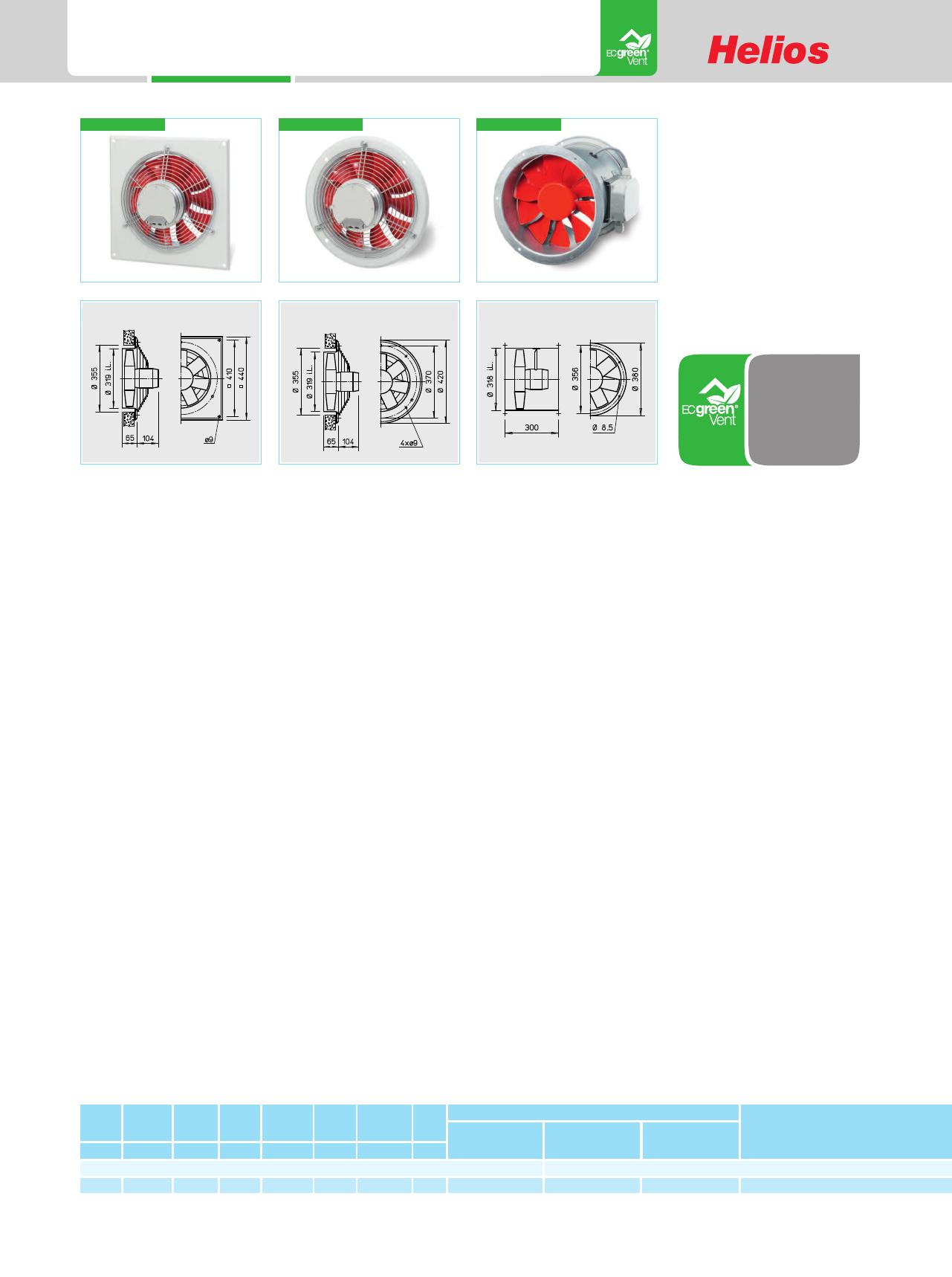

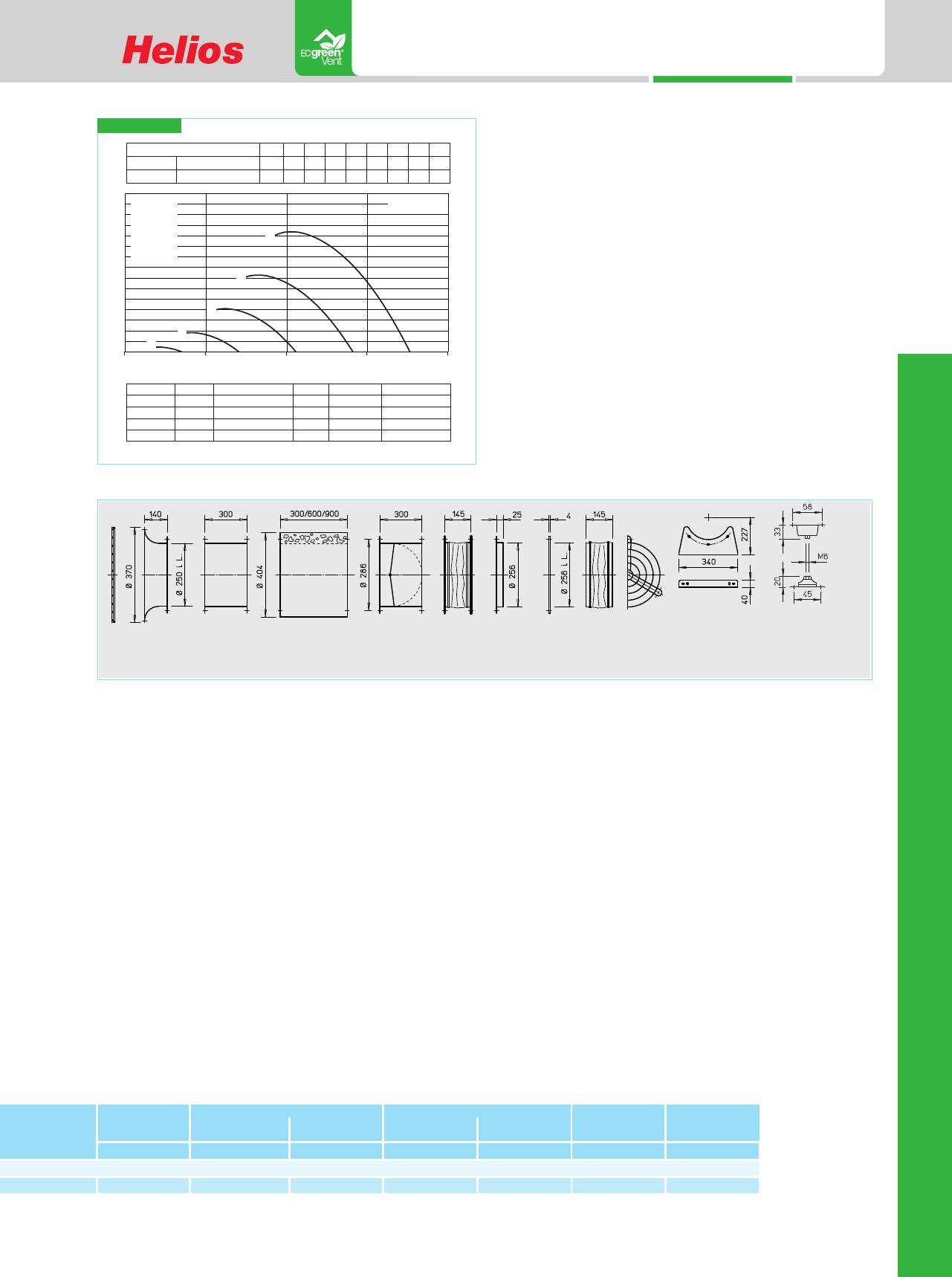

250 mm ø Ventilateurs EC hélicoïdes à hautes performances HQ EC HW EC HRF EC ← ← → sens de l’air sens de l’air sens de l’air 50 % d’économies* * avec régulation Dim. en mm ■ Description tous modèles ■ Enveloppe En tôle acier galvanisé, les modèles HQ et HW sont revêtus d’une double couche de laque couleur blanc cassé. ■ Hélice À haut rendement avec pales profilées en matière synthétique, optimisées aérodynamiquement et équilibrées dynamiquement. Température d’utilisation de -30 °C à + 60 °C. ■ Entraînement Moteur EC à rotor extérieur et vitesse variable, économique et à haut rendement, protection IP 44, haute efficacité. Monté sur roulements à billes, sans entretien et antiparasité, parfaite compatibilité électromagnétique (CEM). ■ Raccordement électrique Boîte à bornes de série (IP 54) montée sur câble d’alimentation (pour les modèles HRF, boîte fixée sur la virole). ■ Grille de protection En acier avec revêtement peinture époxy pour HQ et HW, conforme aux exigences EN ISO 13857. ■ Régulation Tous les modèles sont régulables de 0-100 % par potentiomètre. En alternative, une régulation par commutateur 3 vitesses, régulateur universel progressif ou régulateur de pression différentielle / température est disponible, voir tableau des modèles. Vitesses de fonctionnement pour exemple, voir les courbes caractéristiques ci-contre. ■ Montage Sans restriction, dans toutes les positions. ■ Niveau sonore Au-dessus des courbes caractéristiques sont indiqués les spectres acoustiques en dB(A), pour un fonctionnement à mi-courbe : – Puissance sonore rayonnée. – Pression sonore rayonnée à 4 m en champ libre. La pression sonore est également indiquée dans le tableau sous les courbes caractéristiques, pour différentes vitesses. ■ Protection moteur Protection électrothermique intégrée pour le moteur EC et sa régulation. Vitesse min-1 Débit à l’air Puissance libre absorbée V· m3/h W Courant absorbé Pression absorbée A dB(A) in 4 m Schéma de Température Poids branche- max. du fluide net ment N° +°C Modèle HQ EC grille de proappr. kg tection incluse N° de réf HW EC grille de protection incluse N° de réf HRF EC N° de réf Courant alternatif, 1~ 230 Volt, 50 Hz, moteur EC, protection moteur IP 44 2300 1 1800 95 0,66 52 1046 40 6,5 HQW EC 250 A 4822 HWW EC 250 A 4823 HRFW EC 250 A 4824 Ventilateurs EC hélicoïdes à hautes performances 250 mm ø 250 A Fréquence ∆pst Pa 150 Hz Tot. 125 250 500 1k 2k 4k 8k LWA Puissance rayonnée dB(A) 72 39 58 68 67 64 63 58 LPA,4m Pression rayonnée dB(A) 52 19 38 48 47 44 43 38 ρ = 1,20 kg/m3 ➀ 10 V ➁ 8V ➂ 6V ➃ 4V ➄ 2V 100 ➀ ➁ 50 ➂ ➃ ➄ 0 500 Tension V 10 8 6 4 -1 n min 2300 1840 1380 920 1000 1500 Refoulement libre V· m3/h Pel (W) 1800 95 1450 50 1050 22 700 7 IMoteur (A) 0,66 0,37 0,17 0,06 2000 V· m3/h Ventilateurs hélicoïdes EC 0 LPA, 4 m 52 46 39 28 Accessoires pour HRF EC SDZ 1 SDD 1 Pavillon d’aspiration avec grille de protection ASD-SGD 250 N° 1414 Régulateur universel Modèle 1) N° de réf Virole de prolongation VR 250 N° 1402 Clapet anti-retour automatique RVS 250 N° 2592 Silencieux circulaire RSD 250/.. Potentiomètre de vitesse encastrable apparent Modèle N° de réf Modèle N° de réf PU 10 1) PA 10 1) 1734 EUR EC 1) 1735 1347 en règle générale, plusieurs ventilateurs EC peuvent être connectés. Manchette souple STS 250 N° 1220 Contrebride FR 250 N° 1203 Bride plate FF 250 N° 4941 SU-3 10 1) N° de réf 4266 Modèle SA-3 10 1) Grille de protection SG 250 N° 1236 Dispositif de régulation électronique pour différence de pression Interrupteur à 3 vitesses encastrable apparent Modèle Manchette simple FM 250 N° 1672 Plots antivibratoires pour traction 1x SDZ 1 (= 4 pcs) N° 1454 Plots antivibratoires pour pression 1x SDD 1 (= 4 pcs) N° 1452 Pieds supports 1 x MK 250 (= 2 pièces) N° 1447 Dispositif de réglage électronique pour température N° de réf Modèle N° de réf Modèle N° de réf 4267 EDR 1) 1437 ETR 1) 1438 2 315 mm ø Ventilateurs EC hélicoïdes à hautes performances HQ EC HW EC HRF EC ← ← → sens de l’air sens de l’air sens de l’air 50 % d’économies* * avec régulation Dim. en mm ■ Description tous modèles ■ Enveloppe En tôle acier galvanisé, les modèles HQ et HW sont revêtus d’une double couche de laque couleur blanc cassé. ■ Hélice À haut rendement avec pales profilées en matière synthétique, optimisées aérodynamiquement et équilibrées dynamiquement. Température d’utilisation de -30 °C à + 60 °C. ■ Entraînement Moteur EC à rotor extérieur et vitesse variable, économique et à haut rendement, protection IP 44, haute efficacité. Monté sur roulements à billes, sans entretien et antiparasité, parfaite compatibilité électromagnétique (CEM). ■ Raccordement électrique Boîte à bornes de série (IP 54) montée sur câble d’alimentation (pour les modèles HRF, boîte fixée sur la virole). ■ Grille de protection En acier avec revêtement peinture époxy pour HQ et HW, conforme aux exigences EN ISO 13857. ■ Régulation Tous les modèles sont régulables de 0-100 % par potentiomètre. En alternative, une régulation par commutateur 3 vitesses, régulateur universel progressif ou régulateur de pression différentielle / température est disponible, voir tableau des modèles. Vitesses de fonctionnement pour exemple, voir les courbes caractéristiques ci-contre. ■ Montage Sans restriction, dans toutes les positions. ■ Niveau sonore Au-dessus des courbes caractéristiques sont indiqués les spectres acoustiques en dB(A), pour un fonctionnement à mi-courbe : – Puissance sonore rayonnée. – Pression sonore rayonnée à 4 m en champ libre. La pression sonore est également indiquée dans le tableau sous les courbes caractéristiques, pour différentes vitesses. ■ Protection moteur Protection électrothermique intégrée pour le moteur EC et sa régulation. Vitesse min-1 Débit à l’air Puissance libre absorbée V· m3/h W Courant absorbé Pression absorbée A dB(A) in 4 m Schéma de Température Poids branche- max. du fluide net ment N° +°C Modèle HQ EC grille de proappr. kg tection incluse N° de réf HW EC grille de protection incluse N° de réf HRF EC N° de réf Courant alternatif, 1~ 230 Volt, 50 Hz, moteur EC, protection moteur IP 44 1650 3 2500 112 0,78 50 1046 40 8 HQW EC 315 A 4880 HWW EC 315 A 4881 HRFW EC 315 A 4882 Ventilateurs EC hélicoïdes à hautes performances 315 mm ø 315 A Fréquence ∆pst Pa Hz Tot. 125 250 500 1k 2k 4k 8k LWA Puissance rayonnée dB(A) 70 46 63 64 63 64 62 55 LPA,4m Pression rayonnée dB(A) 50 26 43 44 43 44 42 35 125 ρ = 1,20 kg/m3 ➀ 10 V ➁ 8V 100 ➂ 6V ➃ 4V 75 ➄ 2 V ➀ ➁ 50 ➂ 25 ➃ ➄ 0 500 Tension V 10 8 6 4 1000 -1 n min 1650 1320 990 660 1500 2000 Refoulement libre V· m3/h Pel (W) 2500 112 2000 60 1500 26 1000 8 IMoteur (A) 0,78 0,44 0,20 0,08 2500 3000 V· m3/h Ventilateurs hélicoïdes EC 0 LPA, 4 m 50 45 37 27 Accessoires pour HRF EC SDZ 1 SDD 1 Pavillon d’aspiration avec grille de protection ASD-SGD 315 N° 1416 Régulateur universel Modèle 1) N° de réf Virole de prolongation VR 315 N° 1404 Silencieux circulaire RSD 315/.. Clapet anti-retour automatique RVS 315 N° 2594 Potentiomètre de vitesse encastrable apparent Modèle N° de réf Modèle N° de réf PU 10 1) PA 10 1) 1734 EUR EC 1) 1735 1347 en règle générale, plusieurs ventilateurs EC peuvent être connectés. Manchette souple STS 315 N° 1221 Contrebride FR 315 N° 1204 Bride plate FF 315 N° 4943 Manchette simple FM 315 N° 1674 SU-3 10 1) N° de réf 4266 Modèle SA-3 10 1) Pieds supports 1 x MK 315 (= 2 pièces) N° 1448 Dispositif de régulation électronique pour différence de pression Interrupteur à 3 vitesses encastrable apparent Modèle Grille de protection SG 315 N° 1237 Plots antivibratoires pour traction 1x SDZ 1 (= 4 pcs) N° 1454 Plots antivibratoires pour pression 1x SDD 1 (= 4 pcs) N° 1452 Dispositif de réglage électronique pour température N° de réf Modèle N° de réf Modèle N° de réf 4267 EDR 1) 1437 ETR 1) 1438 4 355 mm ø Ventilateurs EC hélicoïdes à hautes performances HQ EC HW EC HRF EC ← ← → sens de l’air sens de l’air sens de l’air 50 % d’économies* Dim. en mm HQW EC 355 B ■ Description tous modèles ■ Enveloppe En tôle acier galvanisé, les modèles HQ et HW sont revêtus d’une double couche de laque couleur blanc cassé. ■ Hélice À haut rendement avec pales profilées en matière synthétique, optimisées aérodynamiquement et équilibrées dynamiquement. Température d’utilisation de -30 °C à + 60 °C. ■ Entraînement Moteur EC à rotor extérieur et vitesse variable, économique et à haut rendement, protection IP 44 (modèle A), IP 54 (modèle B) haute efficacité. Monté sur roulements à billes, sans entretien et antiparasité, parfaite compatibilité électromagnétique (CEM). ■ Protection moteur Protection électrothermique intégrée pour le moteur EC et sa régulation. Vitesse min-1 Débit à l’air Puissance libre absorbée V· m3/h W * avec régulation HWW EC 355 B ■ Raccordement électrique Boîte à bornes de série (IP 54). Montée sur câble d’alimentation pour les modèles HQ et HW (configuration « A ») et sur le capot arrière du moteur (configuration « B »). Boîte fixée sur la virole pour les modèles HRF. ■ Grille de protection En acier avec revêtement peinture époxy pour HQ et HW, conforme aux exigences EN ISO 13857. ■ Régulation Tous les modèles sont régulables de 0-100 % par potentiomètre. En alternative, une régulation par commutateur 3 vitesses, régulateur universel progressif ou régulateur de pression différentielle / température est disponible, voir tableau des modèles. Vitesses de fonctionnement pour exemple, voir les courbes caractéristiques ci-contre. Courant absorbé Pression absorbée A dB(A) in 4 m Schéma de Température Poids branche- max. du fluide net ment N° +°C ■ Montage Sans restriction, dans toutes les positions. ■ Niveau sonore Au-dessus des courbes caractéristiques sont indiqués les spectres acoustiques en dB(A), pour un fonctionnement à mi-courbe : – Puissance sonore rayonnée. – Pression sonore rayonnée à 4 m en champ libre. La pression sonore est également indiquée dans le tableau sous les courbes caractéristiques, pour différentes vitesses. Modèle HQ EC grille de proappr. kg tection incluse N° de réf HW EC grille de protection incluse N° de réf HRF EC N° de réf Courant alternatif, 1~ 230 Volt, 50 Hz, moteur EC, protection moteur IP 44 5 1200 2600 80 0,55 47 1046 40 9 HQW EC 355 A 4916 HWW EC 355 A 4917 HRFW EC 355 A 4918 1975 4300 320 1,4 58 1047 40 12 HQW EC 355 B 4919 HWW EC 355 B 4920 HRFW EC 355 B 4921 Ventilateurs EC hélicoïdes à hautes performances 355 mm ø 355 A 355 B Fréquence 75 Tot. 125 250 500 1k 2k 4k 8k Fréquence Hz Tot. 125 250 500 1k 2k 4k 8k Puissance rayonnée dB(A) 67 46 59 60 60 60 56 49 LWA Puissance rayonnée dB(A) 78 51 70 72 72 72 70 64 LPA,4m Pression rayonnée dB(A) 47 26 39 40 40 40 36 29 LPA,4m Pression rayonnée dB(A) 58 31 50 52 52 52 50 44 ➀ 10 V ➁ 8V ➂ 6V ➃ 4V ➄ 2V 50 ρ = 1,20 ∆pst Pa 200 kg/m3 ➀ 10 V ➁ 8V 150 ➂ 6 V ➃ 4V ➄ 2V ➀ ➁ 25 ➂ ➂ 50 ➃ ➄ 500 0 Tension V 10 8 6 4 ➁ 100 ➃ 0 ρ = 1,20 kg/m3 ➀ 1000 -1 n min 1200 960 720 480 1500 2000 Refoulement libre V· m3/h Pel (W) 2600 80 2100 42 1550 18 1050 6 IMoteur (A) 0,55 0,31 0,14 0,05 2500 0 3000 V· m3/h ➄ 0 1000 Tension V 10 8 6 4 LPA, 4 m 47 40 33 23 2000 3000 Refoulement libre V· m3/h Pel (W) 4300 320 3450 165 2600 71 1750 23 -1 n min 1975 1580 1185 790 4000 IMoteur (A) 1,4 0,76 0,34 0,15 5000 V· m3/h Ventilateurs hélicoïdes EC ∆pst Pa Hz LWA LPA, 4 m 58 53 46 35 Accessoires pour HRF EC SDZ 1 SDD 1 Pavillon d’aspiration avec grille de protection ASD-SGD 355 N° 1417 Régulateur universel 1) 1347 PU 10 1) 1347 PU 10 1) EUR EC 1) Clapet anti-retour automatique RVS 355 N° 2595 Potentiomètre de vitesse encastrable apparent N° de réf N° de réf EUR EC Silencieux circulaire RSD 355/.. Modèle Modèle 1) Virole de prolongation VR 355 N° 1405 Manchette souple STS 355 N° 1222 Contrebride FR 355 N° 1205 Bride plate FF 355 N° 4944 Manchette simple FM 355 N° 1675 N° de réf 1734 PA 10 1) 1735 SU-3 10 1) 1734 PA 10 1) 1735 SU-3 10 1) Modèle N° de réf Modèle 4266 SA-3 10 1) 4266 SA-3 10 1) Pieds supports 1 x MK 355 (= 2 pièces) N° 1448 Dispositif de régulation électronique pour différence de pression Interrupteur à 3 vitesses encastrable apparent Modèle Grille de protection SG 355 N° 1238 Plots antivibratoires pour traction 1x SDZ 1 (= 4 pcs) N° 1454 Plots antivibratoires pour pression 1x SDD 1 (= 4 pcs) N° 1452 Dispositif de réglage électronique pour température Modèle Modèle N° de réf 4267 EDR 1) 1437 ETR 1) 1438 4267 EDR 1) 1437 ETR 1) 1438 N° de réf N° de réf en règle générale, plusieurs ventilateurs EC peuvent être connectés. 6 400 mm ø Ventilateurs EC hélicoïdes à hautes performances HQ EC HW EC HRF EC ← ← → sens de l’air sens de l’air sens de l’air 55 % d’économies* Dim. en mm HQW EC 400 B ■ Description tous modèles ■ Enveloppe En tôle acier galvanisé, les modèles HQ et HW sont revêtus d’une double couche de laque couleur blanc cassé. ■ Hélice À haut rendement avec pales profilées en matière synthétique, optimisées aérodynamiquement et équilibrées dynamiquement. Température d’utilisation de -30 °C à + 60 °C. ■ Entraînement Moteur EC à rotor extérieur et vitesse variable, économique et à haut rendement, protection IP 54, haute efficacité. Monté sur roulements à billes, sans entretien et antiparasité, parfaite compatibilité électromagnétique (CEM). * avec régulation HWW EC 400 B ■ Raccordement électrique Boîte à bornes de série (IP 54) montée sur câble d’alimentation (pour les modèles HRF, boîte fixée sur la virole). ■ Grille de protection En acier avec revêtement peinture époxy pour HQ et HW, conforme aux exigences EN ISO 13857. ■ Régulation Tous les modèles sont régulables de 0-100 % par potentiomètre. En alternative, une régulation par commutateur 3 vitesses, régulateur universel progressif ou régulateur de pression différentielle / température est disponible, voir tableau des modèles. Vitesses de fonctionnement pour exemple, voir les courbes caractéristiques ci-contre. ■ Montage Sans restriction, dans toutes les positions. ■ Niveau sonore Au-dessus des courbes caractéristiques sont indiqués les spectres acoustiques en dB(A), pour un fonctionnement à mi-courbe : – Puissance sonore rayonnée. – Pression sonore rayonnée à 4 m en champ libre. La pression sonore est également indiquée dans le tableau sous les courbes caractéristiques, pour différentes vitesses. ■ Protection moteur Protection électrothermique intégrée pour le moteur EC et sa régulation. Vitesse min-1 Débit à l’air Puissance libre absorbée V· m3/h W Courant absorbé Pression absorbée A dB(A) in 4 m Schéma de Température Poids branche- max. du fluide net ment N° +°C Modèle HQ EC grille de proappr. kg tection incluse N° de réf HW EC grille de protection incluse N° de réf HRF EC N° de réf Courant alternatif, 1~ 230 Volt, 50 Hz, moteur EC, protection moteur IP 54 7 1800 5600 450 2,0 60 1047 40 13,5 HQW EC 400 A 4922 HWW EC 400 A 4923 HRFW EC 400 A 4924 2125 6550 730 3,2 64 1048 40 15,5 HQW EC 400 B 4925 HWW EC 400 B 4926 HRFW EC 400 B 4927 Ventilateurs EC hélicoïdes à hautes performances 400 mm ø 400 A 400 B Fréquence Tot. 125 250 500 1k 2k 4k 8k Fréquence Hz Tot. 125 250 500 1k 2k 4k 8k Puissance rayonnée dB(A) 80 54 72 73 73 73 71 65 LWA Puissance rayonnée dB(A) 84 54 75 77 77 77 75 70 LPA,4m Pression rayonnée dB(A) 60 34 52 53 53 53 51 45 LPA,4m Pression rayonnée dB(A) 64 34 55 57 57 57 55 50 ∆pst Pa 250 ➀ 10 V ➁ 8V ➂ 6V ➃ 4V 150 ➄ 2 V ρ = 1,20 300 kg/m3 ➀ 10 V ➁ 8V ➂ 6V ➃ 4V ➄ 2V 200 ➀ 200 ➁ ➁ 100 100 ➂ 50 ➂ ➃ ➃ 0 ρ = 1,20 kg/m3 ➀ ➄ 0 1000 Tension V 10 8 6 4 2000 -1 n min 1800 1440 1080 720 3000 Refoulement libre V· m3/h Pel (W) 5600 450 4450 235 3350 100 2250 33 4000 IMoteur (A) 2,0 1,1 0,48 0,21 5000 0 6000 V· m3/h ➄ 0 2000 Tension V 10 8 6 4 LPA, 4 m 60 54 48 37 4000 Refoulement libre V· m3/h Pel (W) 6550 730 5240 380 3950 160 2600 53 -1 n min 2125 1700 1275 850 6000 IMoteur (A) 3,2 1,7 0,77 0,33 8000 V· m3/h Ventilateurs hélicoïdes EC ∆pst Pa Hz LWA LPA, 4 m 64 59 52 41 Accessoires pour HRF EC SDZ 1 SDD 1 Pavillon d’aspiration avec grille de protection ASD-SGD 400 N° 1418 Régulateur universel 1347 PU 10 1) 1347 PU 10 1) EUR EC 1) Clapet anti-retour automatique RVS 400 N° 2596 Potentiomètre de vitesse encastrable apparent N° de réf N° de réf EUR EC Silencieux circulaire RSD 400/.. Modèle Modèle 1) Virole de prolongation VR 400 N° 1406 Manchette souple STS 400 N° 1223 Contrebride FR 400 N° 1206 Bride plate FF 400 N° 4945 Manchette simple FM 400 N° 1676 N° de réf 1734 PA 10 1) 1735 SU-3 10 1) 1734 PA 10 1) 1735 SU-3 10 1) Modèle N° de réf Modèle 4266 SA-3 10 1) 4266 SA-3 10 1) Pieds supports 1 x MK 400 (= 2 pièces) N° 1449 Dispositif de régulation électronique pour différence de pression Interrupteur à 3 vitesses encastrable apparent Modèle Grille de protection SG 400 N° 1239 Plots antivibratoires pour traction 1x SDZ 1 (= 4 pcs) N° 1454 Plots antivibratoires pour pression 1x SDD 1 (= 4 pcs) N° 1452 Dispositif de réglage électronique pour température Modèle Modèle N° de réf 4267 EDR 1) 1437 ETR 1) 1438 4267 EDR 1) 1437 ETR 1) 1438 N° de réf N° de réf 8 450 mm ø Ventilateurs EC hélicoïdes à hautes performances HQ EC HW EC HRF EC ← ← → sens de l’air sens de l’air sens de l’air 55 % d’économies* Dim. en mm HQW EC 450 B ■ Description tous modèles ■ Enveloppe En tôle acier galvanisé, les modèles HQ et HW sont revêtus d’une double couche de laque couleur blanc cassé. ■ Hélice À haut rendement avec pales profilées en matière synthétique, optimisées aérodynamiquement et équilibrées dynamiquement. Température d’utilisation de -30 °C à + 60 °C. ■ Entraînement Moteur EC à rotor extérieur et vitesse variable, économique et à haut rendement, protection IP 54, haute efficacité. Monté sur roulements à billes, sans entretien et antiparasité, parfaite compatibilité électromagnétique (CEM). * avec régulation HWW EC 450 B ■ Raccordement électrique Boîte à bornes de série (IP 54) montée sur câble d’alimentation (pour les modèles HRF, boîte fixée sur la virole). ■ Grille de protection En acier avec revêtement peinture époxy pour HQ et HW, conforme aux exigences EN ISO 13857. ■ Régulation Tous les modèles sont régulables de 0-100 % par potentiomètre. En alternative, une régulation par commutateur 3 vitesses, régulateur universel progressif ou régulateur de pression différentielle / température est disponible, voir tableau des modèles. Vitesses de fonctionnement pour exemple, voir les courbes caractéristiques ci-contre. ■ Montage Sans restriction, dans toutes les positions. ■ Niveau sonore Au-dessus des courbes caractéristiques sont indiqués les spectres acoustiques en dB(A), pour un fonctionnement à mi-courbe : – Puissance sonore rayonnée. – Pression sonore rayonnée à 4 m en champ libre. La pression sonore est également indiquée dans le tableau sous les courbes caractéristiques, pour différentes vitesses. ■ Protection moteur Protection électrothermique intégrée pour le moteur EC et sa régulation. Vitesse min-1 Débit à l’air Puissance libre absorbée V· m3/h W Courant absorbé Pression absorbée A dB(A) in 4 m Schéma de Température Poids branche- max. du fluide net ment N° +°C Modèle HQ EC grille de proappr. kg tection incluse N° de réf HW EC grille de protection incluse N° de réf HRF EC N° de réf Courant alternatif, 1~ 230 Volt, 50 Hz, moteur EC, protection moteur IP 54 9 1325 5800 330 1,5 56 1047 40 14,5 HQW EC 450 A 4928 HWW EC 450 A 4929 HRFW EC 450 A 4930 1750 7650 750 3,3 63 1048 40 16,5 HQW EC 450 B 4931 HWW EC 450 B 4932 HRFW EC 450 B 4933 Ventilateurs EC hélicoïdes à hautes performances 450 mm ø 450 A 450 B Fréquence ∆pst Pa 150 Hz Tot. 125 250 500 1k 2k 4k 8k Fréquence Hz Tot. 125 250 500 1k 2k 4k 8k LWA Puissance rayonnée dB(A) 76 54 69 70 69 69 66 59 LWA Puissance rayonnée dB(A) 83 57 75 76 76 76 74 68 LPA,4m Pression rayonnée dB(A) 56 34 49 50 49 49 46 39 LPA,4m Pression rayonnée dB(A) 63 37 55 56 56 56 54 48 ➀ 10 V ➁ 8V ➂ 6V ➃ 4V ➄ 2V 100 ρ = 1,20 ∆pst Pa 300 kg/m3 ➀ 10 V ➁ 8V ➂ 6V ➃ 4V ➄ 2V ➀ 200 ➁ ρ = 1,20 kg/m3 ➀ ➁ 50 100 ➂ ➂ ➃ ➃ ➄ 0 1000 2000 3000 4000 5000 0 6000 V· m3/h Tension V 10 8 6 4 -1 n min 1325 1060 795 530 Refoulement libre V· m3/h Pel (W) 5800 330 4650 170 3500 73 2350 24 IMoteur (A) 1,5 0,78 0,35 0,15 ➄ 0 2000 Tension V 10 8 6 4 LPA, 4 m 56 50 43 32 4000 Refoulement libre V· m3/h Pel (W) 7650 750 6100 385 4600 165 3050 54 -1 n min 1750 1400 1050 700 6000 IMoteur (A) 3,3 1,8 0,79 0,34 8000 V· m3/h Ventilateurs hélicoïdes EC 0 LPA, 4 m 63 57 50 40 Accessoires pour HRF EC SDZ 1 SDD 1 Pavillon d’aspiration avec grille de protection ASD-SGD 450 N° 1419 Régulateur universel 1) 1347 PU 10 1) 1347 PU 10 1) EUR EC 1) Clapet anti-retour automatique RVS 450 a) N° 2597 Potentiomètre de vitesse encastrable apparent N° de réf N° de réf EUR EC Silencieux circulaire RSD 450/.. Modèle Modèle 1) Virole de prolongation VR 450 N° 1407 Manchette souple STS 450 N° 1224 Contrebride FR 450 N° 1207 Bride plate FF 450 N° 4946 Manchette simple FM 450 N° 1677 N° de réf 1734 PA 10 1) 1735 SU-3 10 1) 1734 PA 10 1) 1735 SU-3 10 1) Modèle N° de réf Modèle 4266 SA-3 10 1) 4266 SA-3 10 1) Pieds supports 1 x MK 450 (= 2 pièces) N° 1449 Dispositif de régulation électronique pour différence de pression Interrupteur à 3 vitesses encastrable apparent Modèle Grille de protection SG 450 N° 1240 Plots antivibratoires pour traction 1x SDZ 1 (= 4 pcs) N° 1454 Plots antivibratoires pour pression 1x SDD 1 (= 4 pcs) N° 1452 Dispositif de réglage électronique pour température Modèle Modèle N° de réf 4267 EDR 1) 1437 ETR 1) 1438 4267 EDR 1) 1437 ETR 1) 1438 N° de réf N° de réf en règle générale, plusieurs ventilateurs EC peuvent être connectés. 10 500 mm ø Ventilateurs EC hélicoïdes à hautes performances HQ EC HW EC HRF EC ← ← → sens de l’air sens de l’air sens de l’air 55 % d’économies* Dim. en mm HQW EC 500 B ■ Description tous modèles ■ Enveloppe En tôle acier galvanisé, les modèles HQ et HW sont revêtus d’une double couche de laque couleur blanc cassé. ■ Hélice À haut rendement avec pales profilées en matière synthétique, optimisées aérodynamiquement et équilibrées dynamiquement. Température d’utilisation de -30 °C à + 60 °C. ■ Entraînement Moteur EC à rotor extérieur et vitesse variable, économique et à haut rendement, protection IP 54, haute efficacité. Monté sur roulements à billes, sans entretien et antiparasité, parfaite compatibilité électromagnétique (CEM). * avec régulation HWW EC 500 B ■ Raccordement électrique Boîte à bornes de série (IP 54) montée sur câble d’alimentation (pour les modèles HRF, boîte fixée sur la virole). ■ Grille de protection En acier avec revêtement peinture époxy pour HQ et HW, conforme aux exigences EN ISO 13857. ■ Régulation Tous les modèles sont régulables de 0-100 % par potentiomètre. En alternative, une régulation par commutateur 3 vitesses, régulateur universel progressif ou régulateur de pression différentielle / température est disponible, voir tableau des modèles. Vitesses de fonctionnement pour exemple, voir les courbes caractéristiques ci-contre. ■ Montage Sans restriction, dans toutes les positions. ■ Niveau sonore Au-dessus des courbes caractéristiques sont indiqués les spectres acoustiques en dB(A), pour un fonctionnement à mi-courbe : – Puissance sonore rayonnée. – Pression sonore rayonnée à 4 m en champ libre. La pression sonore est également indiquée dans le tableau sous les courbes caractéristiques, pour différentes vitesses. ■ Protection moteur Protection électrothermique intégrée pour le moteur EC et sa régulation. Vitesse min-1 Débit à l’air Puissance libre absorbée V· m3/h W Courant absorbé Pression absorbée A dB(A) in 4 m Schéma de Température Poids branche- max. du fluide net ment N° +°C Modèle HQ EC grille de proappr. kg tection incluse N° de réf HW EC grille de protection incluse N° de réf HRF EC N° de réf Courant alternatif, 1~ 230 Volt, 50 Hz, moteur EC, protection moteur IP 54 1025 6150 260 1,1 52 1047 40 15,7 HQW EC 500 A 4934 HWW EC 500 A 4935 HRFW EC 500 A 4936 1450 8700 720 3,2 61 1048 40 17,7 HQW EC 500 B 4937 HWW EC 500 B 4938 HRFW EC 500 B 4939 11 Ventilateurs EC hélicoïdes à hautes performances 500 mm ø 500 A 500 B Fréquence Tot. 125 250 500 1k 2k 4k 8k Fréquence Hz Tot. 125 250 500 1k 2k 4k 8k Puissance rayonnée dB(A) 72 58 63 65 67 66 62 54 LWA Puissance rayonnée dB(A) 81 58 74 75 75 75 72 65 LPA,4m Pression rayonnée dB(A) 52 38 43 45 47 46 42 34 LPA,4m Pression rayonnée dB(A) 61 38 54 55 55 55 52 45 125 ➀ 10 V ➁ 8V 100 ➂ 6V ➃ 4V 75 ➄ 2 V ρ = 1,20 ∆pst Pa 250 kg/m3 ➀ 10 V ➁ 8V ➂ 6V ➃ 4V ➄ 2V 200 ➀ 150 ➀ ➁ 50 ➁ 100 ➂ 25 ➂ 50 ➃ 0 ρ = 1,20 kg/m3 ➃ ➄ 0 1000 Tension V 10 8 6 4 2000 -1 n min 1025 820 615 410 3000 4000 Refoulement libre V· m3/h Pel (W) 6150 260 4950 135 3700 57 2450 19 5000 IMoteur (A) 1,1 0,61 0,28 0,12 6000 0 7000 V· m3/h ➄ 0 2000 Tension V 10 8 6 4 LPA, 4 m 52 47 40 29 4000 6000 Refoulement libre V· m3/h Pel (W) 8700 720 6700 375 5200 160 3500 52 -1 n min 1450 1160 870 580 8000 IMoteur (A) 3,2 1,7 0,76 0,32 10000 V· m3/h Ventilateurs hélicoïdes EC ∆pst Pa Hz LWA LPA, 4 m 61 56 48 38 Accessoires pour HRF EC SDZ 1 SDD 1 Pavillon d’aspiration avec grille de protection ASD-SGD 500 N° 1420 Régulateur universel 1) 1347 PU 10 1) 1347 PU 10 1) EUR EC 1) Clapet anti-retour automatique RVS 500 N° 2598 Potentiomètre de vitesse encastrable apparent N° de réf N° de réf EUR EC Silencieux circulaire RSD 500/.. Modèle Modèle 1) Virole de prolongation VR 500 N° 1408 Manchette souple STS 500 N° 1225 Contrebride FR 500 N° 1208 Bride plate FF 500 N° 4947 Manchette simple FM 500 N° 1678 N° de réf 1734 PA 10 1) 1735 SU-3 10 1) 1734 PA 10 1) 1735 SU-3 10 1) Modèle N° de réf Modèle 4266 SA-3 10 1) 4266 SA-3 10 1) Pieds supports 1 x MK 500 (= 2 pièces) N° 1450 Dispositif de régulation électronique pour différence de pression Interrupteur à 3 vitesses encastrable apparent Modèle Grille de protection SG 500 N° 1241 Plots antivibratoires pour traction 1x SDZ 1 (= 4 pcs) N° 1454 Plots antivibratoires pour pression 1x SDD 1 (= 4 pcs) N° 1452 Dispositif de réglage électronique pour température Modèle Modèle N° de réf 4267 EDR 1) 1437 ETR 1) 1438 4267 EDR 1) 1437 ETR 1) 1438 N° de réf N° de réf en règle générale, plusieurs ventilateurs EC peuvent être connectés. 12
