TP : La LOI D’OHM
soin, orthographe, rédaction :
c – Appelons pour le moment k, le coefficient de proportionnalité entre la
tension U et l’intensité I :
U=kxI
Cherchons la relation qui existe entre la tension aux bornes d’un dipôle et
l’intensité du courant qui le traverse.
on a donc
1 ) Manipulation :

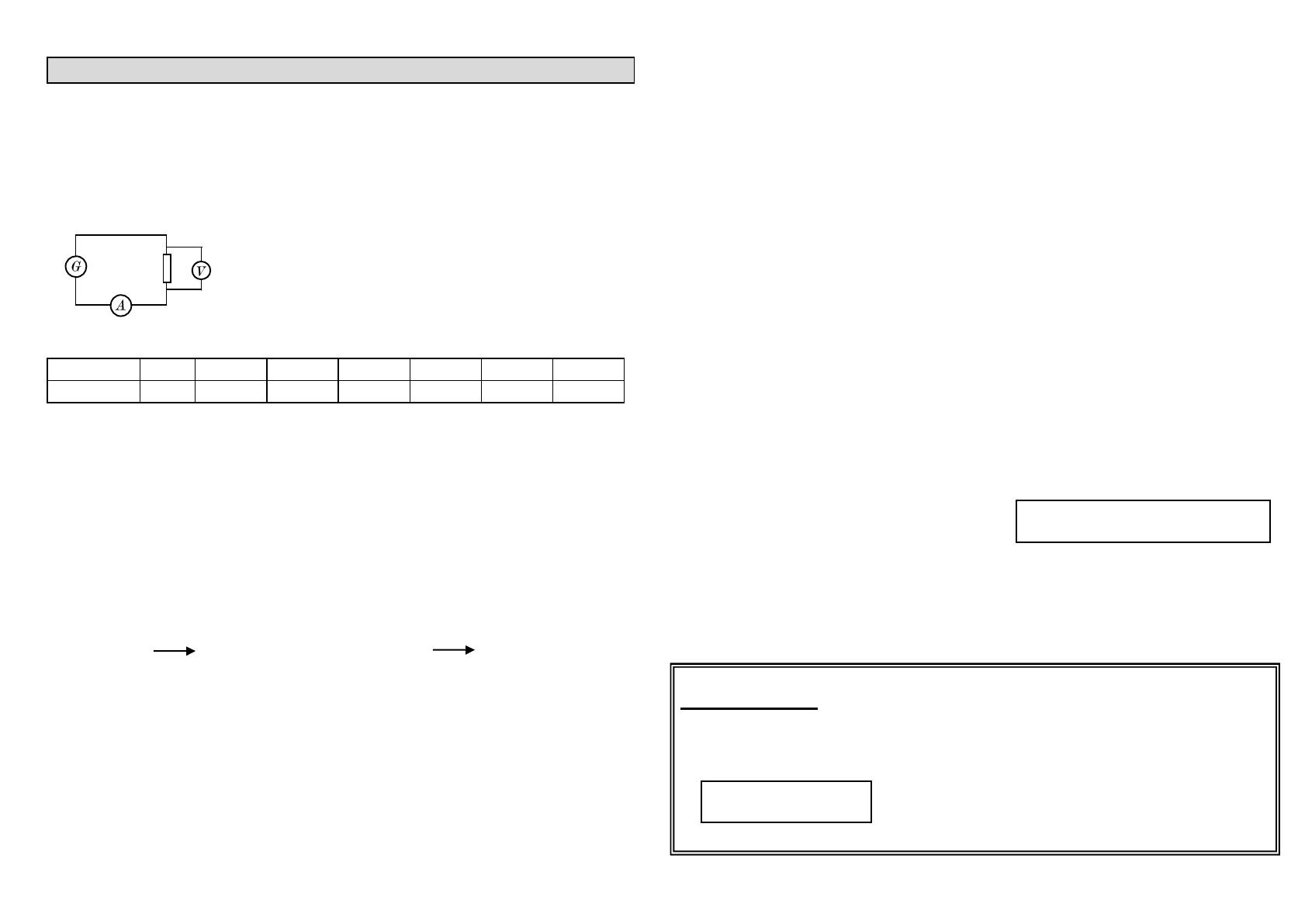

Réalise le circuit ci-dessous. L’ampèremètre mesure l’intensité du
courant qui traverse la résistance et le voltmètre mesure sa tension.
Pour déterminer la valeur de ce coefficient k :
Prends un point quelconque sur la courbe (Mais pas un de ceux qui ont
servi à faire la courbe).
D’après le code des couleurs, quelle est la valeur de
la résistance ?
( couleurs : rouge – rouge – marron )
R = ………………
Inscris ici les coordonnées du point que tu as choisi :
(Attention, je te demande d’exprimer l’intensité en ampère !)
coordonnées du point choisi :
Faire varier la tension du générateur et compléter le tableau suivant :
U (en V)
0
3,38
4,75
6,36
7,76
9,40
12,53
I (en mA) 0
15,4
21,8
29,2
35,8
43,5
57,9
Observation :
Quand la tension aux bornes du dipôle augmente, l’intensité qui le
traverse ……………………………………….
2 ) Représentation graphique
Tracer sur la feuille de papier millimétré le graphique représentant la
tension U aux bornes de la résistance en fonction de l’intensité I qui la
traverse.
Echelles de représentation :
En abscisse : intensité en milliampère
En ordonnée : tension en volt
1 cm
4mA
1 cm
1V
3 ) Exploitation de la courbe
a – Quel est le type de courbe obtenu ?
………………………………………………………………………………
………………………………………………………………………………
b – D’après cette courbe, que peut-on dire de la tension et de l’intensité ?
………………………………………………………………………………
………………………………………………………………………………
………………………………………………………………………………
U = …… … et I =……….. A
Calculons maintenant grâce aux coordonnées de ce point la valeur de k :
Tout d’abord, écrit la formule qui te permet de calculer k en connaissant
U et I :
k=
Applique cette formule et écrit la valeur de k (arrondi à l’unité) :
On ne mettra pas d’unité pour l’instant !
k = ……………..
Comparer k à la valeur de R écrite au 1 ):
…………………………………………………………………………………………
…………………………………………………………………………………….
CONCLUSION :
Pour un dipôle de résistance R, la relation entre sa tension
U et l’intensité I qui le traverse s’écrit :
U=
unités : U en …….., R en ……. et I en …….
